Mô tả sản phẩm

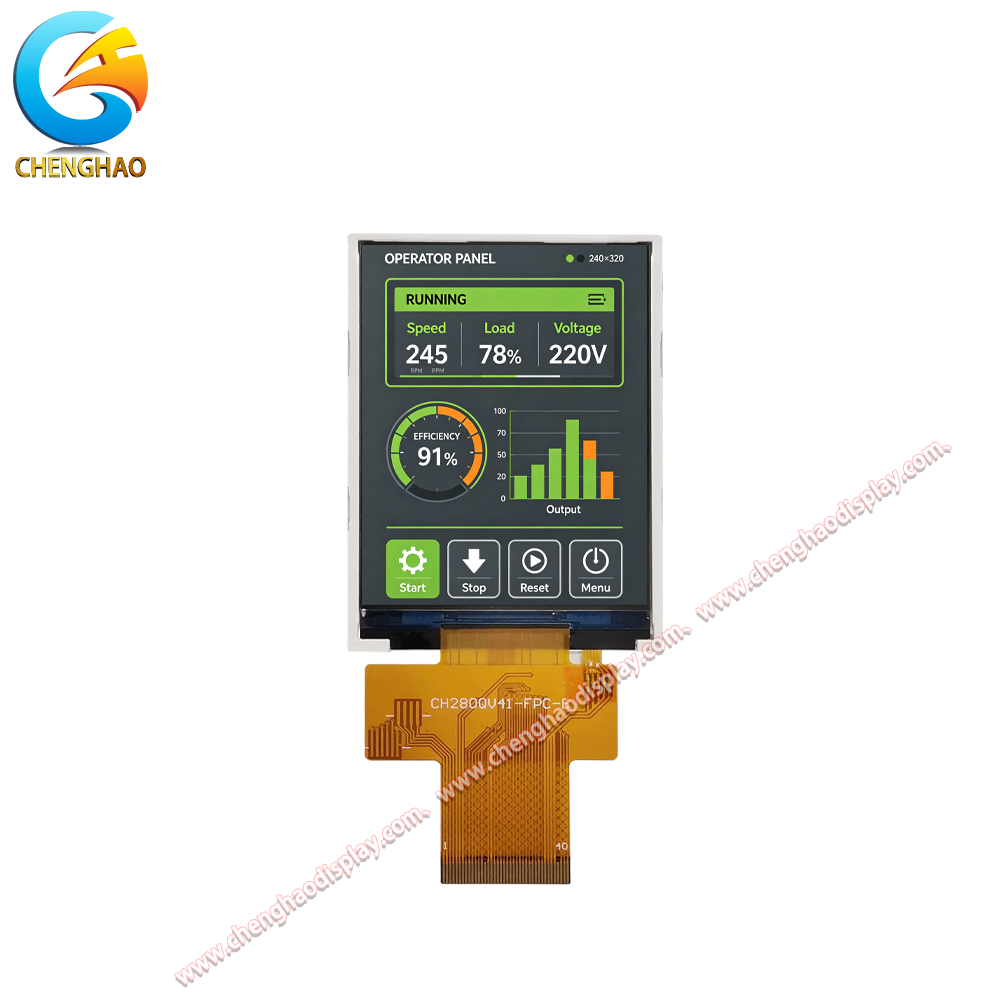

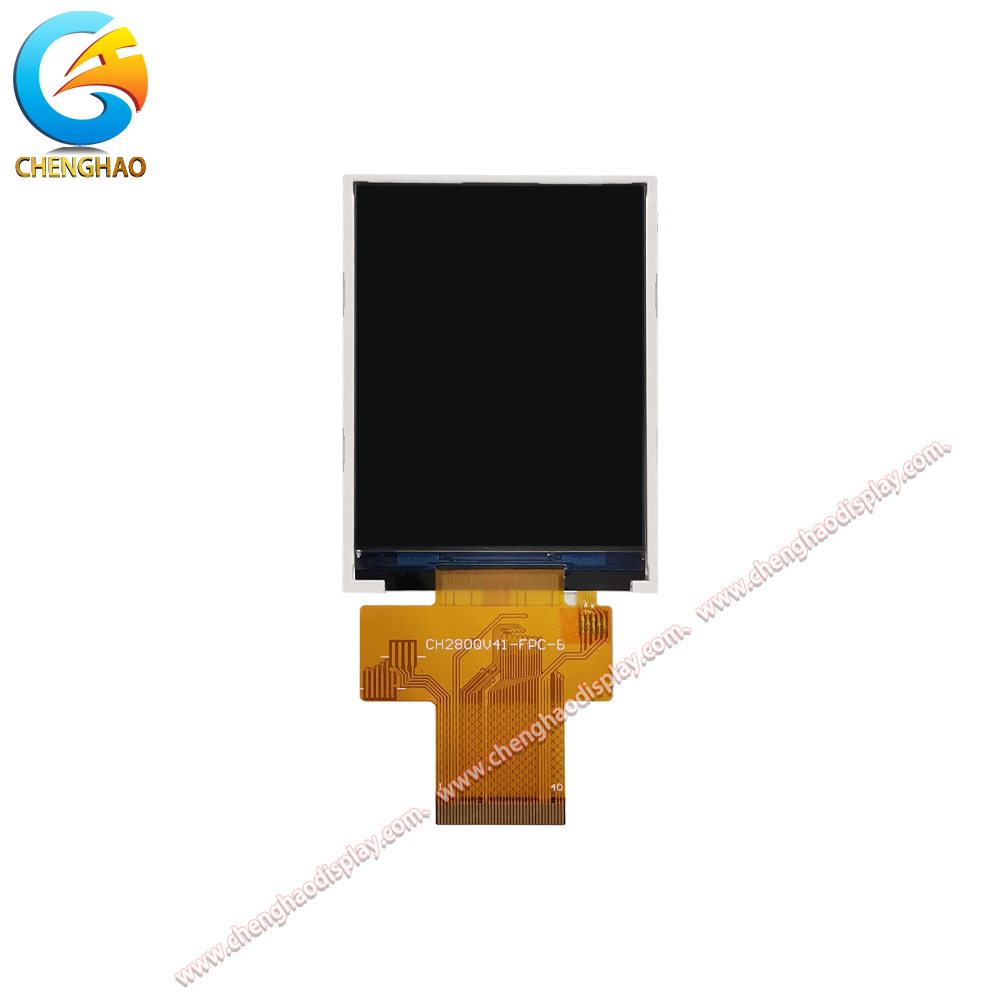

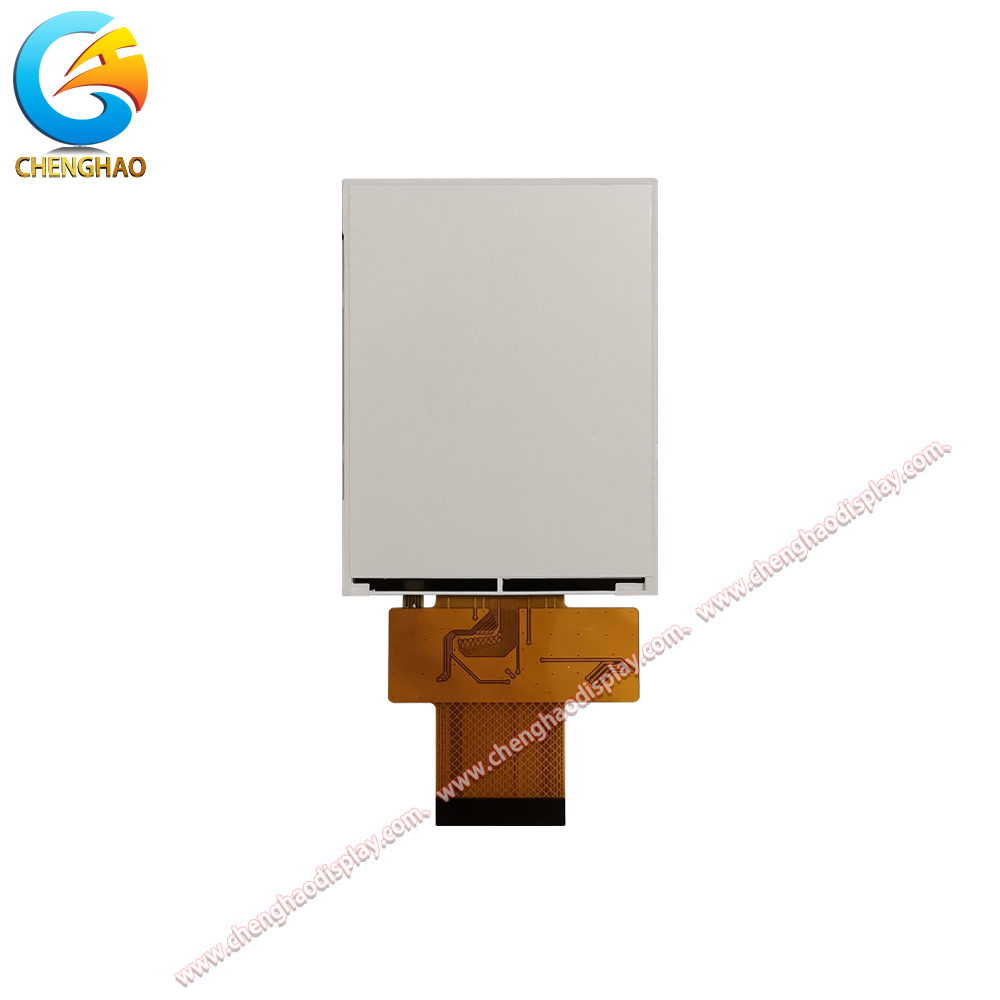

CH280QV41A là một mô-đun hiển thị LCD IPS TFT 2,8 inch với độ phân giải 240 x (RGB) x 320 và giao diện QSPI 40 pin. Nó cung cấp độ sáng điển hình là 300 cd / m2, 262K màu sắc,và một hướng xem 80/80/80/80 cho khả năng đọc nhất quán từ nhiều vị trí. Các bảng điều khiển sử dụng một IPS truyền thông thường chế độ màu đen với một đường viền 50,00 x 69,20 mm và một khu vực hoạt động 43,20 x 57,60 mm. nhiệt độ hoạt động dao động từ -20 đến +70 độ C,trong khi nhiệt độ lưu trữ dao động từ -30 đến +80 độ CMô-đun không chạm này phù hợp với các bảng HMI công nghiệp nhỏ gọn, các dụng cụ cầm tay, đầu cuối điều khiển và hệ thống hiển thị nhúng đòi hỏi một kết nối QSPI ổn định.

Tính năng sản phẩm

• Độ phân giải 240 x (RGB) x 320 hỗ trợ các menu định dạng chân dung, giá trị và màn hình trạng thái rõ ràng.
• Giao diện QSPI 40 pin đơn giản hóa việc kết nối với các bộ điều khiển nhúng nhỏ gọn và nền tảng hiển thị.
• Một hướng xem 80/80/80/80 duy trì tính nhất quán hình ảnh từ nhiều vị trí của người vận hành.
• Thiết kế không chạm nhỏ gọn 2,8 inch phù hợp với thiết bị công nghiệp và cầm tay có không gian hạn chế.

Sơ đồ sản phẩm

Thông số kỹ thuật chi tiết

Bước giới thiệu tùy chỉnh

Chenghao cung cấp dịch vụ mô-đun hiển thị tùy chỉnh cho các mô-đun TFT LCD, màn hình LCD đơn, mô-đun OLED màu và mô-đun OLED đơn.lựa chọn giao diện, điều chỉnh độ sáng, tích hợp cảm ứng, xử lý bề mặt chống chói và thiết kế kính nắp.

• Tùy chỉnh FPC bao gồm đường viền, chiều dài, số pin và bố cục kết nối.
• Các tùy chọn giao diện bao gồm QSPI, SPI, MCU, RGB, LVDS, MIPI, EDP và HDMI.
• Độ sáng có thể được điều chỉnh cho sử dụng trong nhà tiêu chuẩn hoặc môi trường ánh sáng xung quanh cao hơn.
• Các cấu hình cảm ứng công suất, cảm ứng kháng và không cảm ứng có sẵn.
• Điều trị bề mặt AG có thể làm giảm phản xạ trong các khu vực lắp đặt sáng.
• Kính bìa có thể được tùy chỉnh theo độ dày, hình dạng, màu sắc và in lụa.

Các trường hợp áp dụng

• Các tấm HMI công nghiệp nhỏ gọn:Định dạng hình ảnh 240 x 320 và giao diện QSPI hỗ trợ các điều khiển, giá trị và chỉ số trạng thái rõ ràng trong thiết bị nhỏ.
• Thiết bị cầm tay:Một đường viền nhỏ gọn 2,8 inch và FPC 40 chân giúp phù hợp với các công cụ đo lường và thiết bị điều khiển di động với không gian bên trong hạn chế.
• Các thiết bị điều khiển quy trình:Hướng nhìn 80/80/80/80 giữ cho các phép đọc có thể nhìn thấy từ các vị trí khác nhau của người vận hành trên các đơn vị điều khiển nhỏ gọn.
• Thiết bị giám sát nhúng:Hoạt động nhiệt độ rộng và một thiết kế không chạm hỗ trợ sử dụng màn hình đáng tin cậy trong các thiết bị trong nhà được giám sát.
