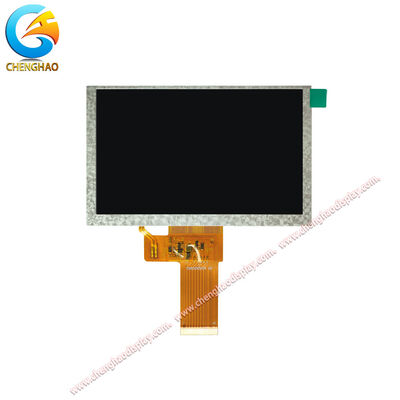

5 inch IPS TFT LCD Display Module 1024x600 LVDS 500 Nits cho HMI công nghiệp

Mô tả sản phẩm

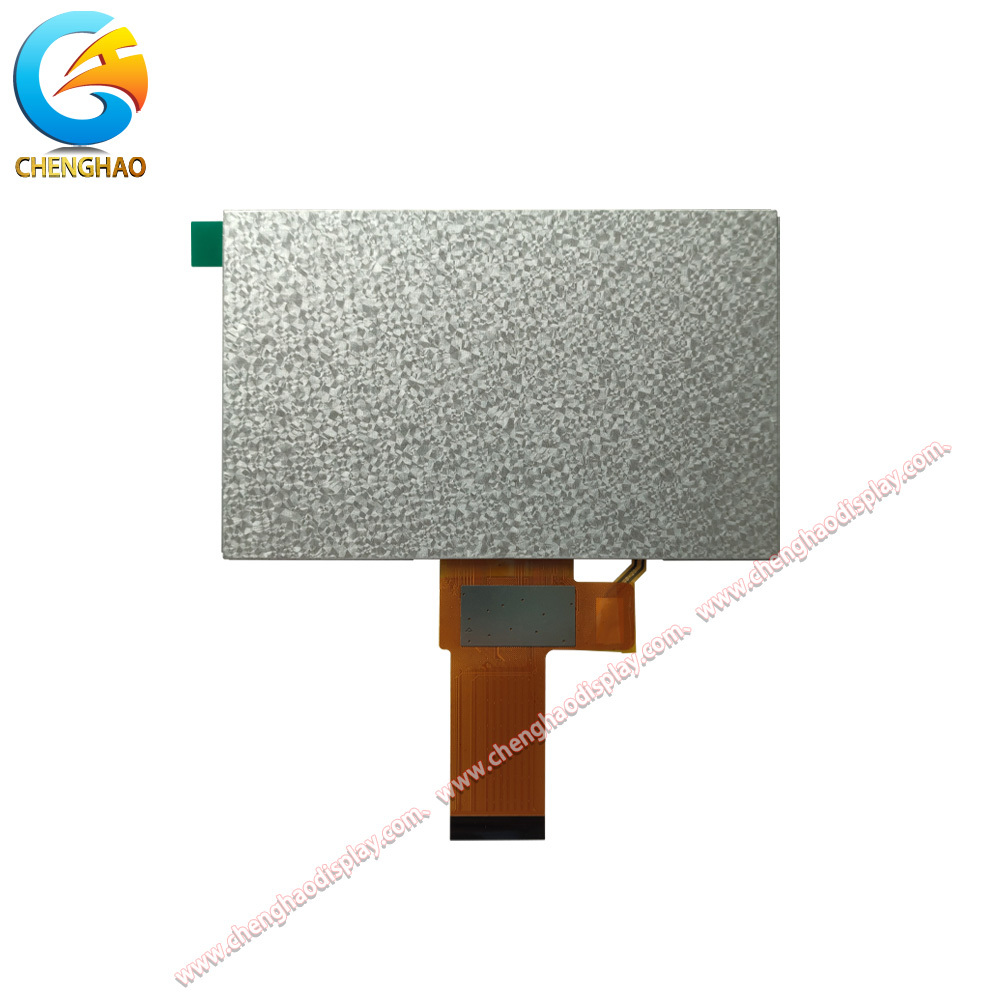

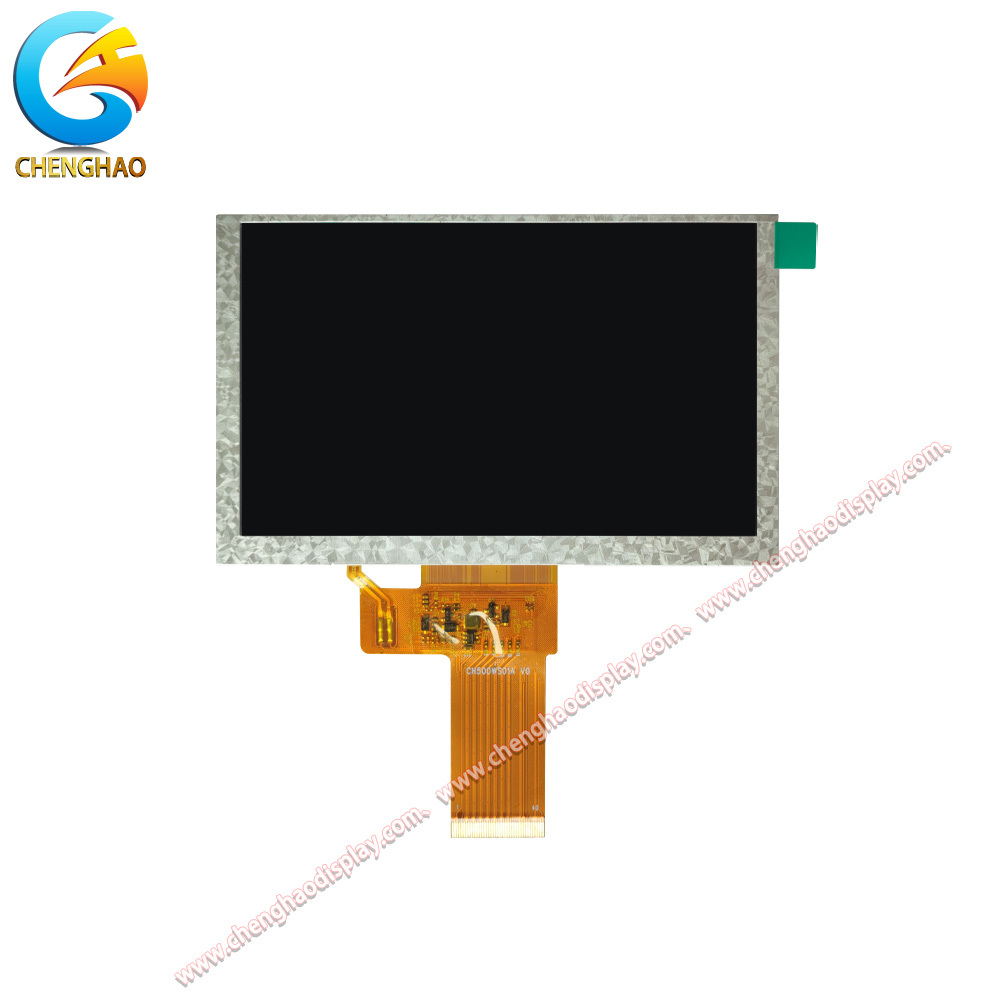

CH500WS01A là một mô-đun hiển thị LCD IPS TFT 5,0 inch với độ phân giải 1024 x (RGB) x 600 và giao diện LVDS 40 pin. Nó cung cấp độ sáng điển hình là 500 cd / m2, 16,7 triệu màu,và một hướng xem 85/85/85/85 cho khả năng đọc nhất quán từ nhiều vị trí. Các bảng điều khiển sử dụng một IPS truyền thông thường chế độ màu đen với một đường viền 120,7 x 75,8 mm và một khu vực hoạt động 108,03 x 64,8 mm. nhiệt độ hoạt động dao động từ -20 đến +70 độ C,trong khi nhiệt độ lưu trữ dao động từ -30 đến +80 độ CMô-đun không có bảng điều khiển cảm ứng và được thiết kế cho các bảng điều khiển HMI công nghiệp, thiết bị, đầu cuối điều khiển và hệ thống hiển thị nhúng đòi hỏi một giao diện LVDS ổn định và cung cấp lâu dài.

Tính năng sản phẩm

• Độ phân giải 1024 x (RGB) x 600 cung cấp văn bản sắc nét, biểu đồ và nội dung giao diện người vận hành.
• Độ sáng điển hình 500 cd / m2 hỗ trợ xem rõ ràng trong hầu hết các môi trường công nghiệp trong nhà và được kiểm soát.
• Công nghệ IPS với hướng xem 85/85/85/85 duy trì tính nhất quán hình ảnh từ mọi phía.
• Giao diện LVDS 40 pin đơn giản hóa việc tích hợp với bảng điều khiển công nghiệp và nền tảng điều khiển hiển thị.

Sơ đồ sản phẩm

Thông số kỹ thuật chi tiết

Bước giới thiệu tùy chỉnh

Chenghao cung cấp dịch vụ mô-đun hiển thị tùy chỉnh cho các mô-đun TFT LCD, màn hình LCD đơn, mô-đun OLED màu và mô-đun OLED đơn.lựa chọn giao diện, điều chỉnh độ sáng, tích hợp cảm ứng, xử lý bề mặt chống chói và thiết kế kính nắp.

• Tùy chỉnh FPC bao gồm đường viền, chiều dài, số pin và bố cục kết nối.
• Các tùy chọn giao diện bao gồm LVDS, SPI, MCU, RGB, MIPI, EDP và HDMI.
• Độ sáng có thể được điều chỉnh cho sử dụng trong nhà tiêu chuẩn hoặc môi trường ánh sáng xung quanh cao hơn.
• Các cấu hình cảm ứng công suất, cảm ứng kháng và không cảm ứng có sẵn.
• Điều trị bề mặt AG có thể làm giảm phản xạ trong các khu vực lắp đặt sáng.
• Kính bìa có thể được tùy chỉnh theo độ dày, hình dạng, màu sắc và in lụa.

Các trường hợp áp dụng

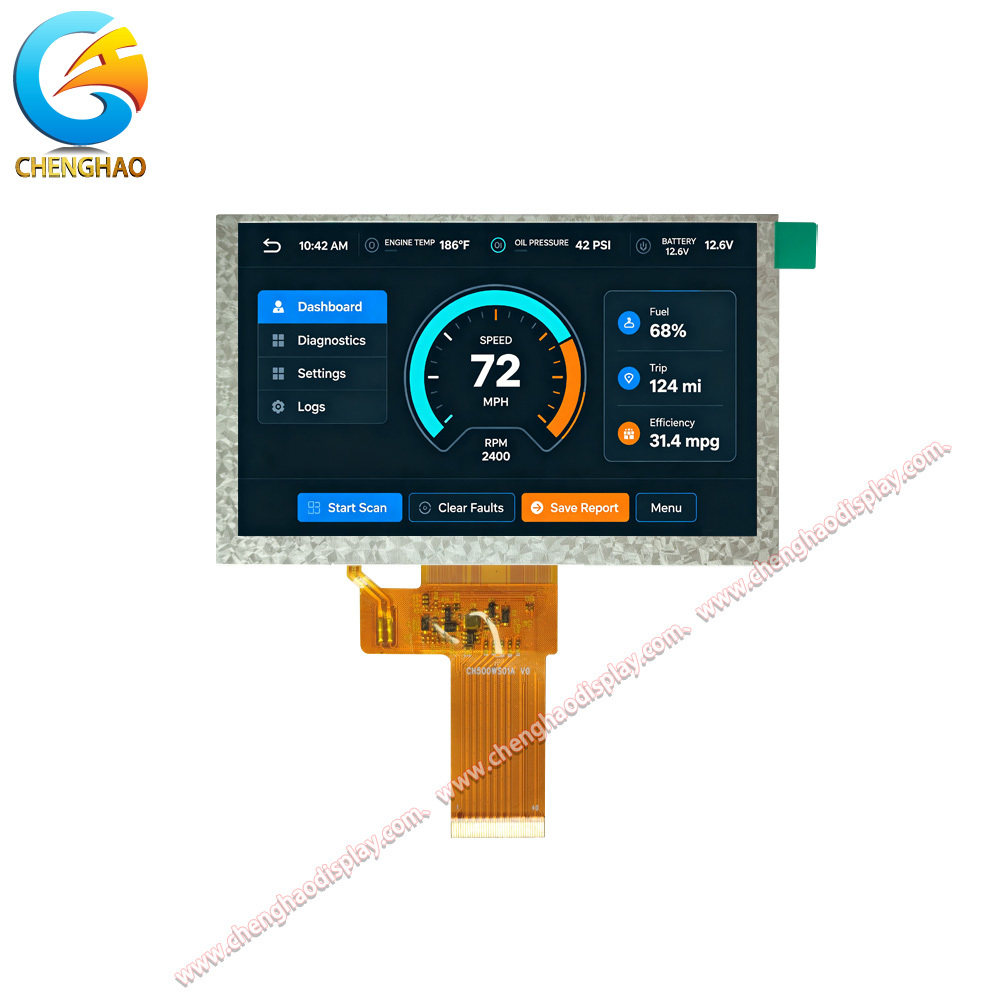

• Các tấm HMI công nghiệp:Độ phân giải 1024 x 600 và giao diện LVDS hỗ trợ bảng điều khiển người vận hành rõ ràng, màn hình trạng thái máy và đầu cuối điều khiển.
• Thiết bị thử nghiệm và đo:Các góc nhìn rộng và hiệu suất màu ổn định giúp các kỹ thuật viên đọc hình sóng, giá trị và menu từ các vị trí khác nhau.
• Kiosk và đầu cuối điều khiển:Bề đường nhỏ gọn 5,0 inch và giao diện 40 chân đơn giản hóa việc tích hợp vào các hệ thống nhúng không gian hạn chế.
• Thiết bị kiểm soát tòa nhà:Một màn hình 500 cd / m2 và phạm vi nhiệt độ rộng hỗ trợ hoạt động đáng tin cậy trong môi trường trong nhà được giám sát.
