Màn hình AMOLED 3.92 inch 1080x1240 với Giao diện MIPI & Cảm ứng Điện dung

Mô tả sản phẩm

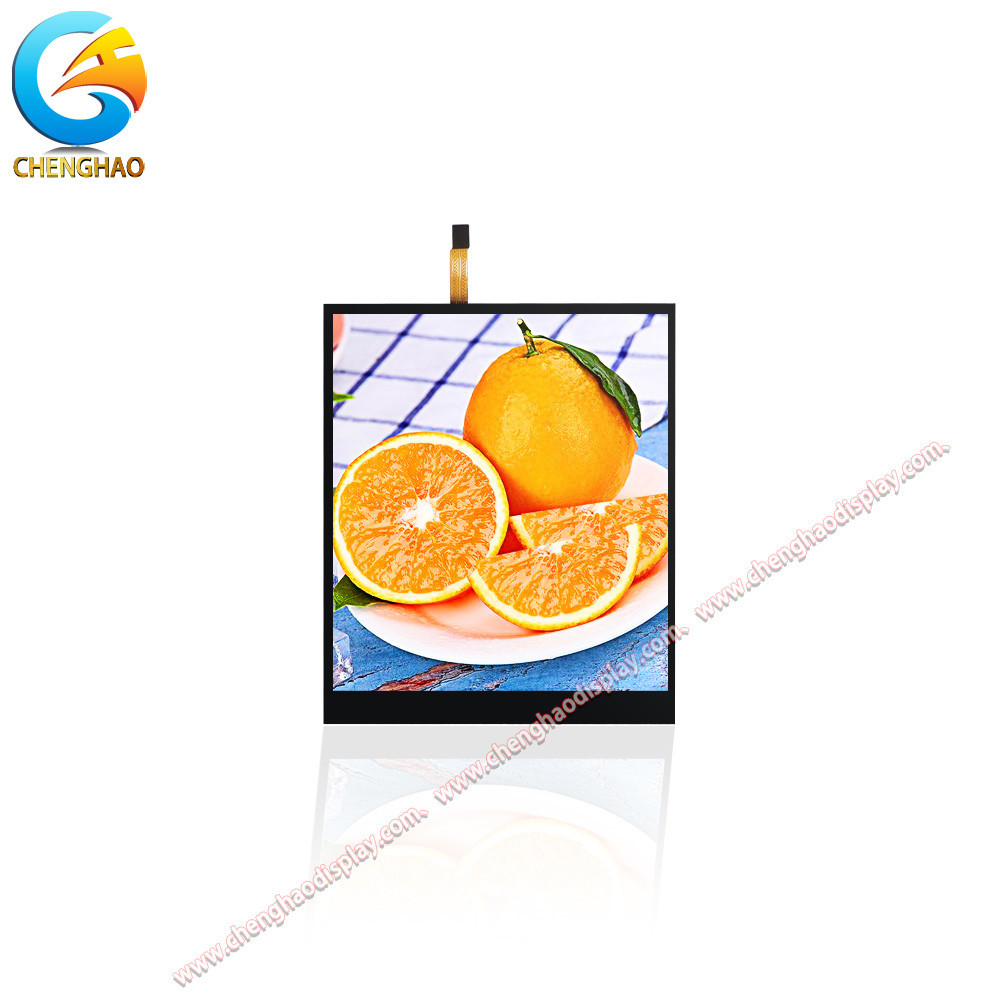

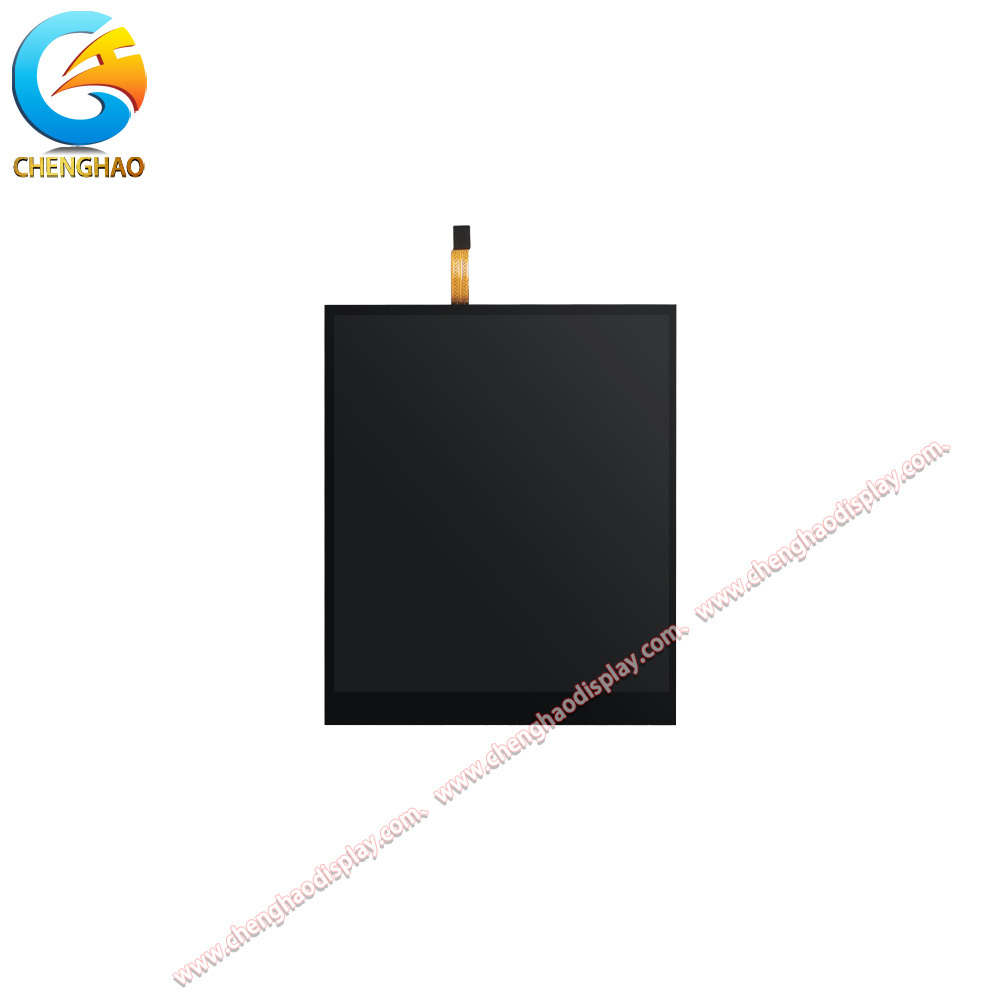

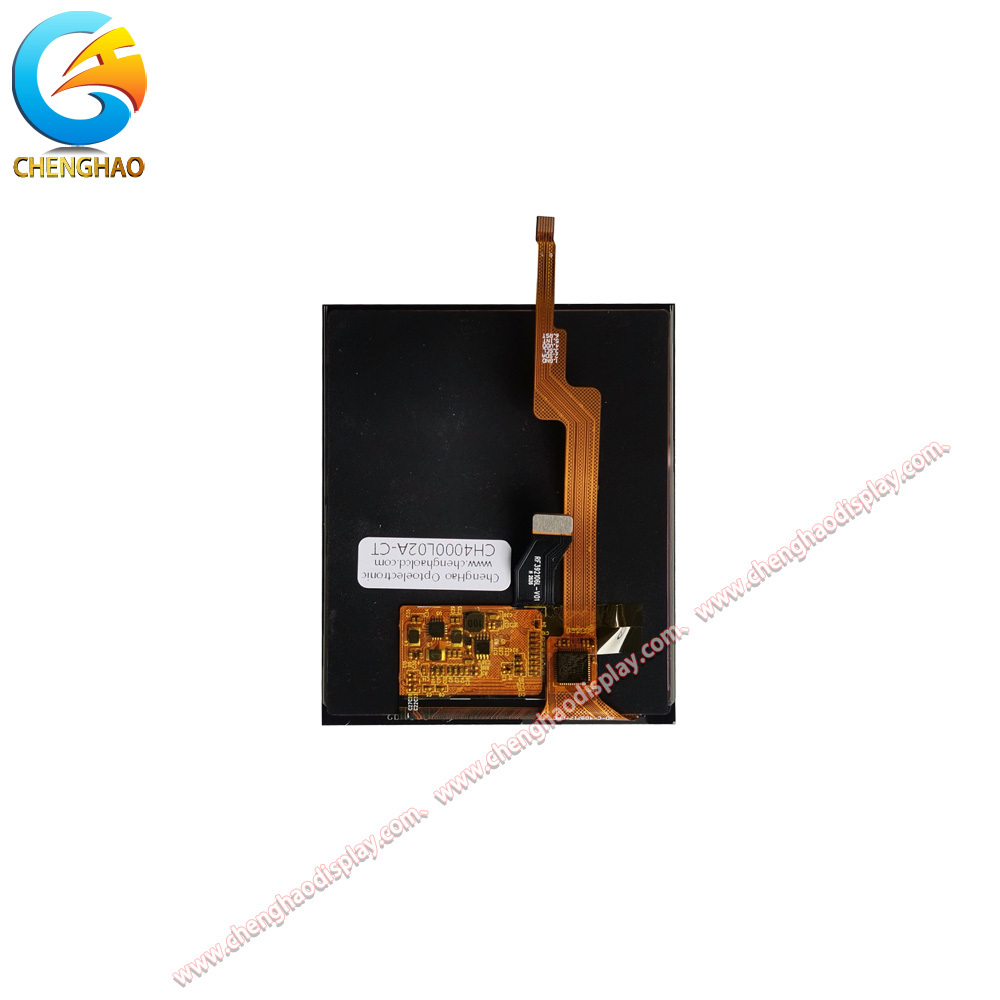

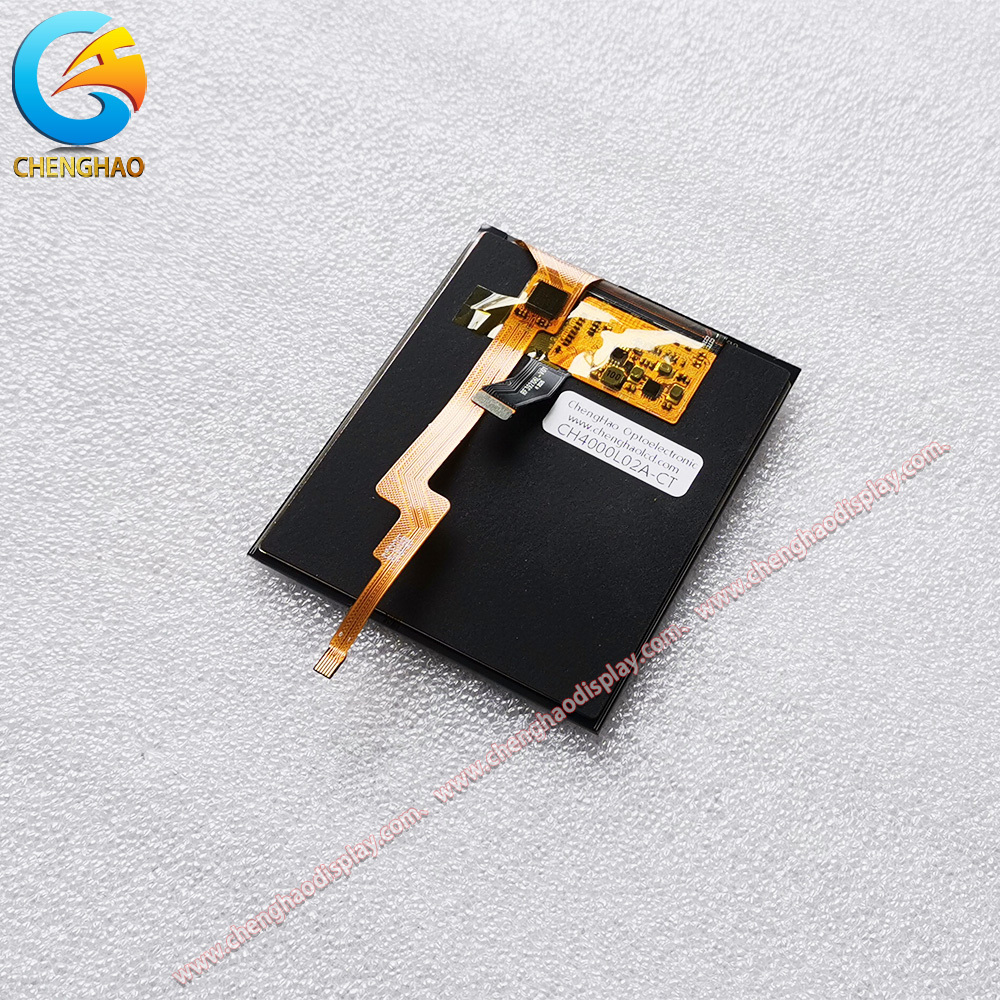

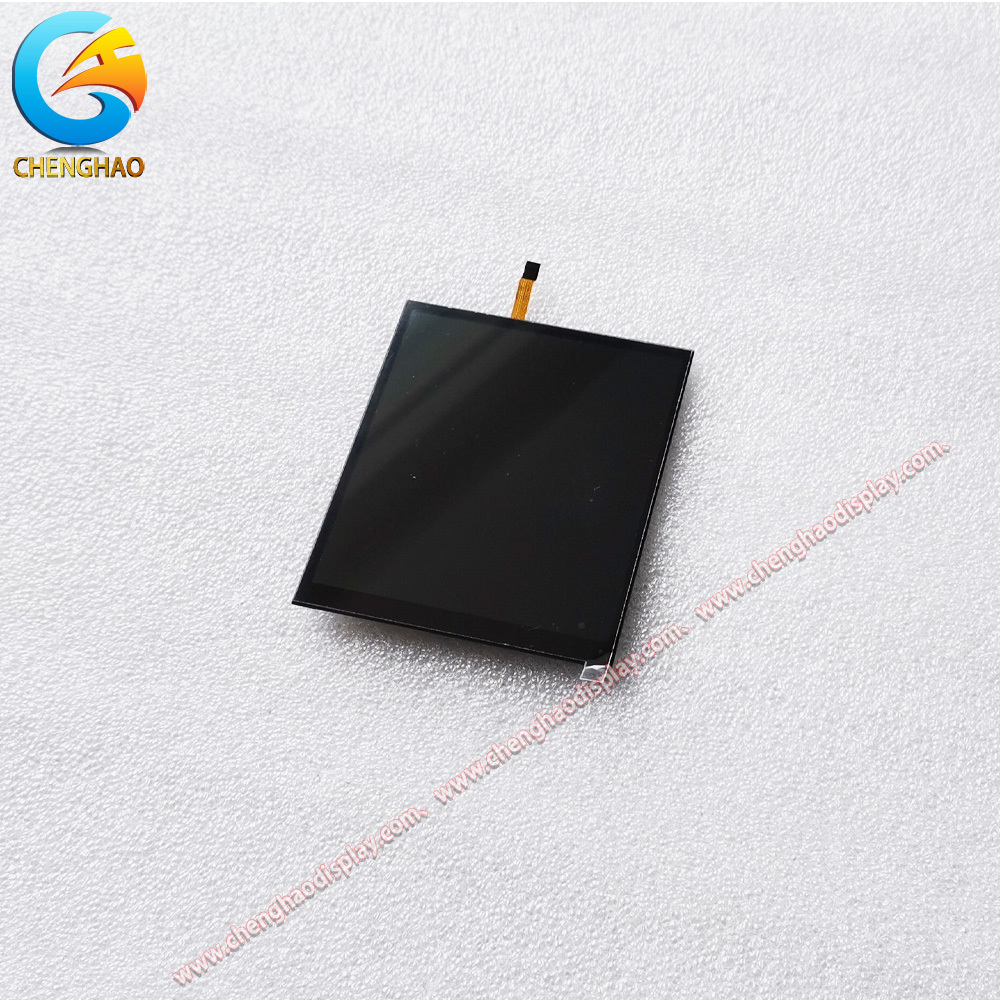

CH400OL02A-CT là mô-đun màn hình AMOLED 3,92 inch với độ phân giải 1080x1240, công nghệ AMOLED tự phát sáng và độ sáng cao 700cd/m² cho chất lượng hình ảnh sống động. Được trang bị giao diện MIPI DSI 4 làn và bảng điều khiển cảm ứng điện dung chiếu với cấu trúc GFF, mô-đun này mang lại hình ảnh sắc nét với góc nhìn rộng 80/80/80/80. Kính phủ tích hợp có độ cứng 6H và độ truyền sáng ≥87% cho độ bền và độ rõ nét. Hoạt động ở điện áp IO 1,8V và hỗ trợ dải nhiệt độ rộng từ -20°C đến +70°C, mô-đun AMOLED nhỏ gọn này lý tưởng cho các thiết bị cầm tay cao cấp, thiết bị y tế cầm tay, công cụ chẩn đoán đeo được và bảng điều khiển thông minh cao cấp yêu cầu màu đen sâu và độ tương phản cao.

Tính năng sản phẩm

1. Màn hình AMOLED tự phát sáng 3,92 inch với màu đen chân thực

Công nghệ AMOLED cung cấp các pixel được chiếu sáng riêng lẻ cho tỷ lệ tương phản vô hạn và màu đen chân thực, mang lại chất lượng hình ảnh vượt trội so với màn hình TFT LCD truyền thống cho các thiết bị đo lường cao cấp và màn hình y tế.

2. Độ phân giải siêu cao 1080x1240 ở độ sáng 700cd/m²

Với hơn 1,3 triệu pixel được tích hợp trong màn hình nhỏ gọn 3,92 inch và độ sáng 700cd/m², mô-đun này hiển thị văn bản siêu sắc nét, đồ họa chi tiết và màu sắc sống động ngay cả dưới ánh sáng xung quanh mạnh.

3. Giao diện MIPI DSI 4 làn cho truyền dữ liệu tốc độ cao

Giao diện MIPI hỗ trợ truyền video băng thông cao, lý tưởng cho các ứng dụng hình ảnh thời gian thực, màn hình máy hiện sóng và giao diện người dùng đồ họa yêu cầu tốc độ khung hình mượt mà.

4. Cảm ứng điện dung GFF với kính phủ cường lực 6H

Bảng điều khiển cảm ứng điện dung chiếu cấu trúc GFF kết hợp độ truyền sáng quang học ≥87% với kính phủ chống trầy xước 6H, cho phép tương tác đa điểm cảm ứng nhạy bén với độ bền vượt trội cho các thiết bị cầm tay được triển khai tại hiện trường.

5. Dải nhiệt độ rộng (-20°C đến +70°C) và điện áp IO thấp 1,8V

Được thiết kế cho các ứng dụng chạy bằng pin và ngoài trời, dải nhiệt độ hoạt động rộng và hoạt động điện áp thấp đảm bảo hiệu suất đáng tin cậy trong các thiết bị đo lường di động và thiết bị giám sát môi trường.

Bản vẽ sản phẩm

Thông số kỹ thuật chi tiết

Giới thiệu tùy chỉnh

Chenghao cung cấp dịch vụ tùy chỉnh chuyên nghiệp trên các mô-đun TFT LCD, màn hình LCD đơn sắc, mô-đun OLED màu và mô-đun OLED đơn sắc. Chúng tôi cung cấp:

• Tùy chỉnh FPC: Viền FPC, chiều dài và số chân tùy chỉnh để phù hợp với bố cục vỏ và đầu nối của bạn.
• Tùy chỉnh giao diện: Các tùy chọn giao diện SPI, MCU, RGB, MIPI, LVDS, EDP và HDMI có sẵn để phù hợp với nền tảng máy chủ của bạn.
• Điều chỉnh độ sáng: Từ 200-300 cd/m² tiêu chuẩn đến độ sáng cao 500+ cd/m², được hiệu chỉnh cho các ứng dụng trong nhà hoặc đọc dưới ánh sáng mặt trời.
• Tích hợp cảm ứng: Cấu hình cảm ứng điện dung, cảm ứng điện trở hoặc không có cảm ứng dựa trên yêu cầu sản phẩm của bạn.
• Lớp phủ chống lóa: Xử lý bề mặt AG để giảm phản xạ môi trường xung quanh cho các môi trường ngoài trời và có độ lóa cao.
• Tùy chỉnh kính phủ: Độ dày, hình dạng, màu sắc và in lụa kính được tùy chỉnh để phù hợp với thiết kế công nghiệp và thương hiệu của bạn.

Liên hệ với đội ngũ kỹ thuật của chúng tôi với các thông số kỹ thuật của bạn để có giải pháp tùy chỉnh.

Trường hợp ứng dụng

• Thiết bị y tế cầm tay cao cấp: Độ phân giải AMOLED 1080x1240 siêu sắc nét với màu đen chân thực và độ sáng 700cd/m² cho phép hiển thị rõ ràng các dấu hiệu sinh tồn và hình ảnh chẩn đoán trên các thiết bị theo dõi bệnh nhân di động và thiết bị siêu âm cầm tay.
• Thiết bị chẩn đoán đeo được cao cấp: Kích thước nhỏ gọn 3,92 inch, hoạt động công suất thấp 1,8V và cảm ứng điện dung phù hợp với các thiết bị đo oxy xung tiên tiến, máy đọc ECG di động và thiết bị theo dõi sức khỏe đeo được yêu cầu đầu ra hiển thị sống động.
• Máy hiện sóng công nghiệp và thiết bị kiểm tra: Giao diện băng thông cao MIPI DSI hỗ trợ hiển thị dạng sóng thời gian thực ở độ phân giải cao, lý tưởng cho các máy hiện sóng di động, máy phân tích phổ và thiết bị kiểm tra tại hiện trường mà độ rõ nét của dạng sóng là rất quan trọng.
• Thiết bị đầu cuối dữ liệu cầm tay ngoài trời: Độ sáng 700cd/m², kính chống trầy xước 6H và dải nhiệt độ rộng -20°C đến +70°C đảm bảo hoạt động đáng tin cậy cho các máy quét hậu cần, thiết bị theo dõi chuỗi lạnh và PDA công nghiệp ngoài trời.

Câu hỏi thường gặp

Q1: Giao thức giao diện cho màn hình AMOLED này là gì?

Mô-đun này sử dụng giao diện MIPI DSI 4 làn cho bảng điều khiển AMOLED và I2C cho bộ điều khiển cảm ứng điện dung, cung cấp truyền video tốc độ cao và giao tiếp dữ liệu cảm ứng.

Q2: AMOLED so với TFT LCD truyền thống cho ứng dụng này như thế nào?

Công nghệ AMOLED cung cấp các pixel tự phát sáng cho màu đen chân thực, tỷ lệ tương phản vô hạn, gam màu rộng hơn và cấu hình mỏng hơn so với TFT LCD, làm cho nó trở nên lý tưởng cho các thiết bị di động cao cấp.

Q3: Các cử chỉ cảm ứng nào được hỗ trợ?

Bảng điều khiển cảm ứng điện dung GFF hỗ trợ các cử chỉ đa điểm cảm ứng (lên đến 5 điểm), bao gồm chạm, vuốt và chụm để thu phóng, có thể cấu hình thông qua bộ điều khiển cảm ứng I2C.

Q4: Độ sáng màn hình có thể điều chỉnh được không?

Có, độ sáng AMOLED có thể được điều chỉnh động thông qua giao diện lệnh MIPI DSI, cho phép điều khiển độ sáng tự động dựa trên phản hồi của cảm biến ánh sáng xung quanh để tối ưu hóa năng lượng.

Q5: Kính phủ có thể thay thế hoặc tùy chỉnh được không?

Có. Chenghao cung cấp các tùy chọn kính phủ tùy chỉnh bao gồm độ dày, hình dạng, màu sắc, in lụa và xử lý bề mặt để phù hợp với yêu cầu thiết kế công nghiệp của sản phẩm bạn.
