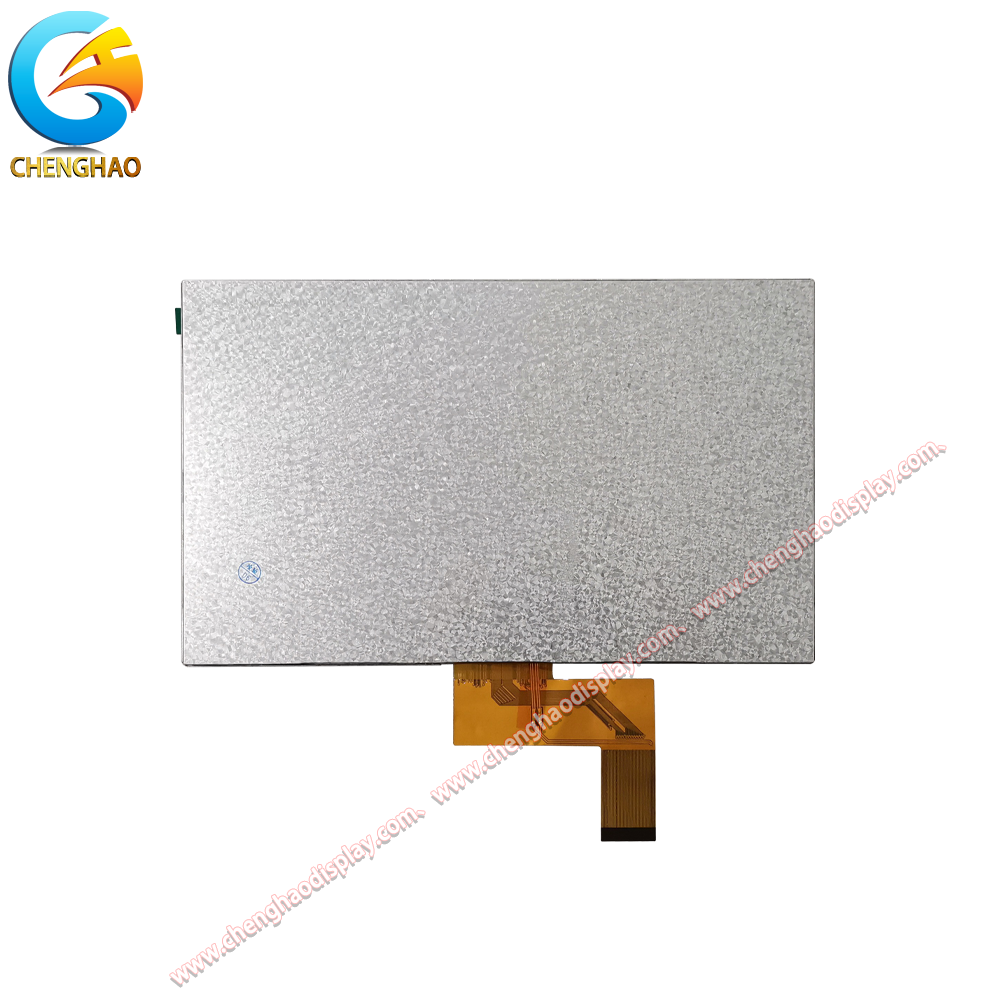

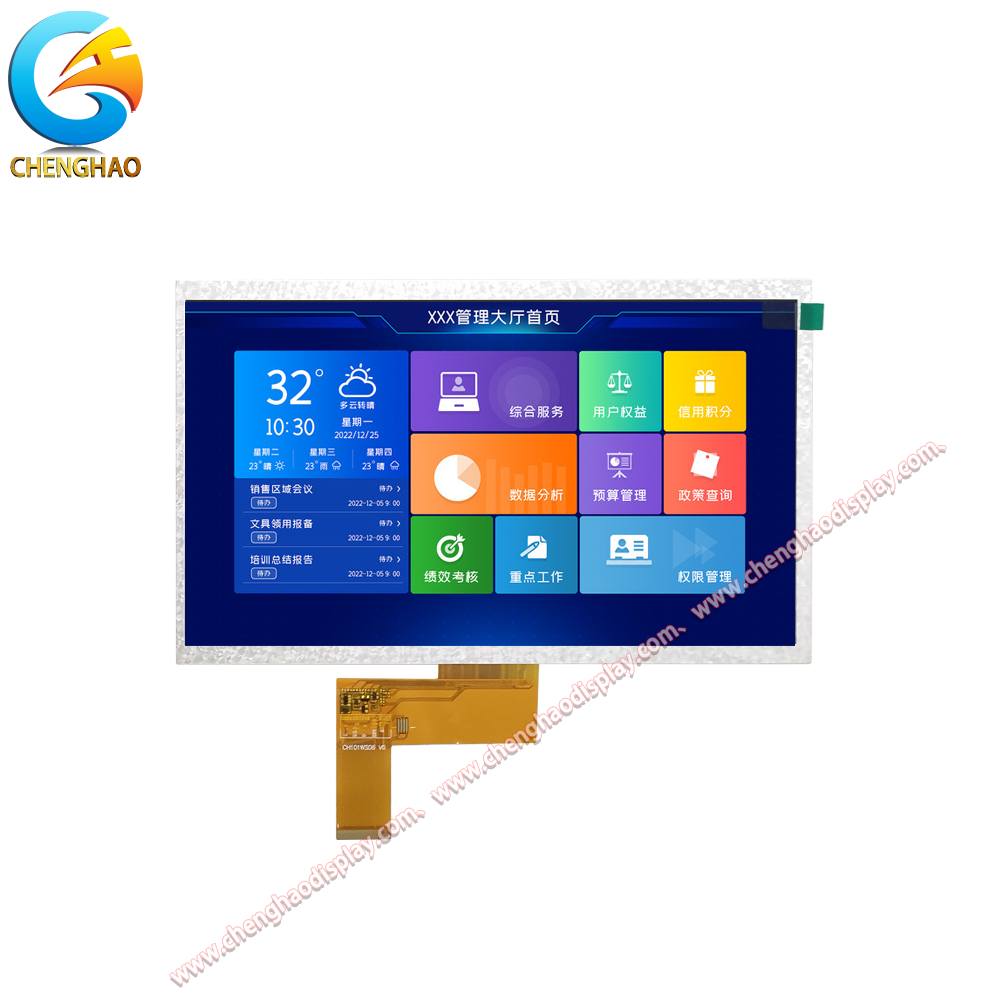

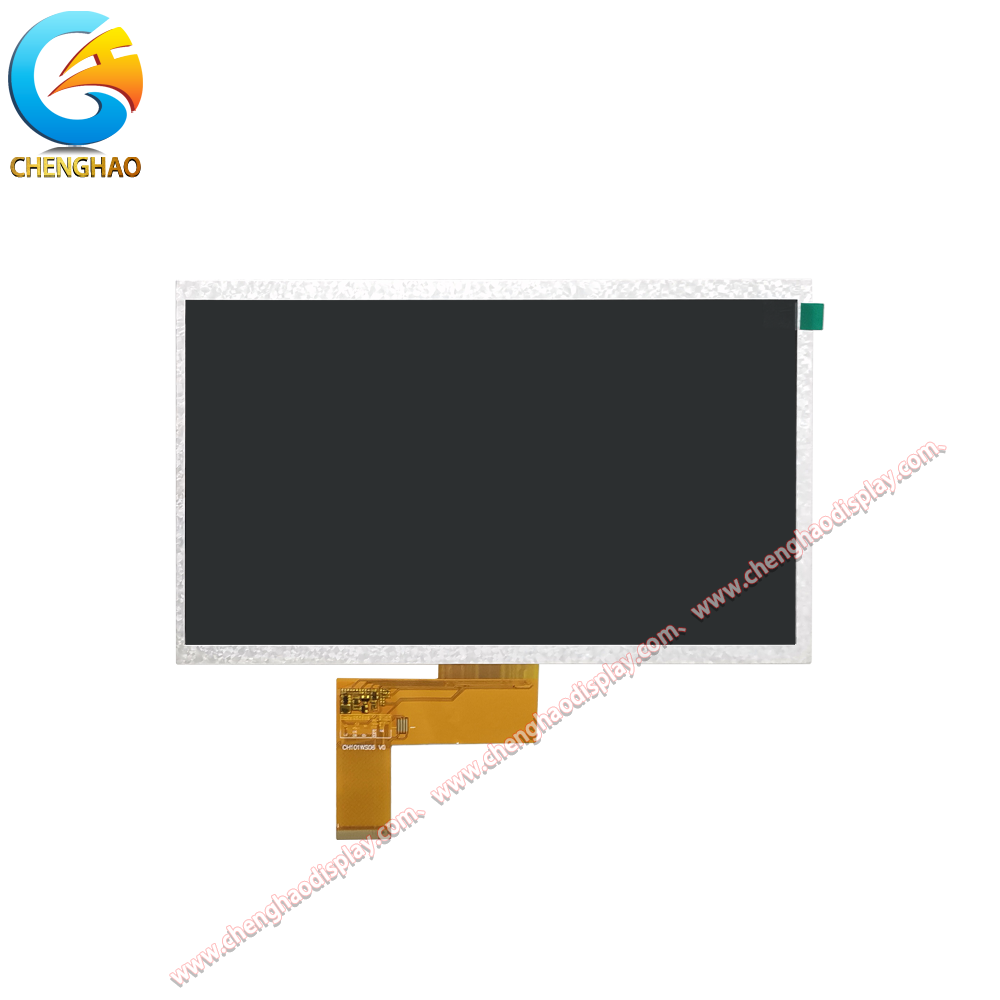

10.1 Inch 1024x600 TFT LCD Display Module với RGB Interface - 400 cd/m2 Industrial LCD

Mô tả sản phẩm

CH101WS06A là một mô-đun hiển thị LCD TFT 10,1 inch có khu vực hoạt động tỷ lệ khung hình rộng 222,72 x 125,28 mm với độ phân giải WSVGA 1024 x 600 pixel.Mô-đun hiển thị này sử dụng một giao diện RGB 24 bit tiêu chuẩn với đầu nối FPC 39 pin ở 0.5mm pitch, làm cho nó tương thích với một loạt các bộ điều khiển nhúng và máy tính đơn bảng thường được sử dụng trong các ứng dụng công nghiệp và thương mại.Với độ sáng điển hình là 400 cd / m2 và góc nhìn rộng 80/80/80/80 độ ở mọi hướng, màn hình cung cấp chất lượng hình ảnh nhất quán phù hợp với bảng điều khiển công nghiệp, giao diện người máy và gian hàng thông tin.Các mô-đun hoạt động trong chế độ truyền và có một thiết kế cơ khí bền với một phác thảo LCM 235.0 x 143,0 mm và lỗ viền 226,25 x 128,1 mm để lắp đặt bảng điều khiển tiêu chuẩn.cung cấp ánh sáng ổn định và đồng đều trên toàn bộ khu vực hiển thịMô-đun hiển thị này cung cấp một giải pháp hiệu quả về chi phí cho các ứng dụng đòi hỏi một màn hình màu định dạng lớn với giao diện RGB tiêu chuẩn,làm cho nó trở thành một sự lựa chọn tuyệt vời cho các nhà phát triển hệ thống nhúng và các nhà sản xuất thiết bị công nghiệpPhạm vi nhiệt độ hoạt động rộng và cấu trúc mạnh mẽ đảm bảo hiệu suất đáng tin cậy trong môi trường công nghiệp đòi hỏi.

Tính năng sản phẩm

• Màn hình WSVGA 10,1 inch lớn cho các ứng dụng công nghiệp: Màn hình chéo 10,1 inch với độ phân giải 1024 x 600 cung cấp không gian rộng rãi để hiển thị thông tin chi tiết, giao diện điều khiển và hình ảnh dữ liệu.9 tỷ lệ khung hình màn hình rộng là lý tưởng cho các ứng dụng HMI hiện đại, biển báo kỹ thuật số và màn hình thông tin nơi cả mật độ nội dung và khả năng đọc đều quan trọng. độ sáng 400 cd / m2 đảm bảo xem thoải mái trong môi trường công nghiệp trong nhà.

• Giao diện RGB tiêu chuẩn để tích hợp dễ dàng: Giao diện RGB 24 bit với đầu nối FPC 39 pin là một trong những giao diện hiển thị được hỗ trợ rộng rãi nhất trong ngành công nghiệp hệ thống nhúng.Nó được hỗ trợ bởi một hệ sinh thái rộng lớn của vi điều khiển và máy tính đơn bảngĐiều này loại bỏ nhu cầu chuyển đổi giao thức hoặc IC trình điều khiển chuyên biệt, giảm đáng kể cả chi phí BOM và thời gian phát triển firmware.

• góc nhìn rộng cho cài đặt linh hoạt: Với góc nhìn 80/80/80/80 độ theo mọi hướng, màn hình giữ màu sắc và độ tương phản nhất quán khi xem từ bất kỳ vị trí nào.Điều này đặc biệt có giá trị đối với thiết bị gắn trên bảng điều khiển, nơi các nhà khai thác có thể xem màn hình từ các góc khác nhau, và cho các ứng dụng đa người dùng như gian hàng thông tin công cộng, nơi màn hình phải có thể đọc được bởi những người ở các vị trí khác nhau.

• Thiết kế cơ khí mạnh mẽ cho môi trường nhúng: Phân cảnh LCM 235,0 x 143,0 mm với lỗ viền 226,25 x 128,1 mm được thiết kế để lắp đặt bảng điều khiển tiêu chuẩn.trong khi chế độ hiển thị truyền với mạch điều khiển đèn nền tối ưu hóa đảm bảo hiệu suất nhất quán trong suốt tuổi thọ hoạt động.

Sơ đồ sản phẩm

Thông số kỹ thuật chi tiết

Bước giới thiệu tùy chỉnh

Tại Shenzhen ChengHao Optoelectronic Co., Ltd, chúng tôi cung cấp các dịch vụ tùy biến toàn diện cho các mô-đun LCD TFT với các kích thước và thông số kỹ thuật khác nhau.Đối với CH101WS06A và các mô-đun hiển thị lớn tương tự, chúng tôi cung cấp tùy biến FPC linh hoạt bao gồm điều chỉnh cấu hình chân để phù hợp với bố cục kết nối cụ thể và yêu cầu giao diện PCB.Mức độ sáng có thể được điều chỉnh từ tiêu chuẩn 200-400 cd / m2 đến cấu hình độ sáng cao vượt quá 800 cd / m2 cho môi trường ngoài trời hoặc ánh sáng xung quanh cao. Các tùy chọn bảng điều khiển cảm ứng bao gồm cảm ứng dung lượng, cảm ứng kháng, hoặc không có cấu hình cảm ứng. Chúng tôi cũng cung cấp tùy chỉnh vỏ ống kính kính với độ dày, hình dạng và màu sắc điều chỉnh,cũng như các tùy chọn xử lý bề mặt chống chói và chống dấu vân tay.

Các trường hợp áp dụng

• HMI và bảng điều khiển công nghiệp: Kích thước 10,1 inch với độ phân giải 1024x600 là lựa chọn lý tưởng cho giao diện máy-người công nghiệp, bảng điều khiển máy CNC và HMI tự động hóa nhà máy.góc nhìn rộng cho phép các nhà khai thác đọc màn hình từ các vị trí khác nhau xung quanh thiết bị, trong khi giao diện RGB đơn giản hóa kết nối với các bảng điều khiển công nghiệp phổ biến.

• Bảng báo hiệu kỹ thuật số và ki-ốt thông tin: Khu vực hiển thị lớn làm cho mô-đun này phù hợp với các ứng dụng biển báo kỹ thuật số trong nhà, hiển thị thông tin công cộng và gian hàng hướng dẫn.Độ sáng 400 cd / m2 cung cấp tầm nhìn rõ ràng trong môi trường trong nhà như sảnh, không gian bán lẻ, và các trung tâm giao thông.

• Xây dựng nguyên mẫu hệ thống nhúng: Giao diện RGB tiêu chuẩn làm cho màn hình này là một sự lựa chọn tuyệt vời cho các nền tảng tạo mẫu. Nó có thể được kết nối trực tiếp với các bảng phát triển khác nhau hỗ trợ đầu ra RGB song song,cung cấp cho các kỹ sư một màn hình hiển thị đáng tin cậy cho các dự án nhúng của họ.

Câu hỏi thường gặp

Q: Ứng dụng điển hình của mô-đun hiển thị CH101WS06A là gì?A: Mô-đun LCD TFT 10,1 inch này được thiết kế cho HMI công nghiệp, biển báo kỹ thuật số và tạo mẫu hệ thống nhúng.Độ phân giải 1024x600 của nó và góc nhìn rộng làm cho nó phù hợp với thiết bị gắn trên bảng điều khiển và hiển thị thông tin công cộng.

Q: Mô-đun này có bao gồm một bảng điều khiển cảm ứng không?A: Không, CH101WS06A là một mô-đun chỉ hiển thị. Nếu chức năng cảm ứng được yêu cầu, chúng tôi cung cấp tùy chỉnh để thêm các bảng cảm ứng dung lượng hoặc kháng.

Hỏi: Thời gian sử dụng đèn LED là bao lâu?A: Đèn hậu LED được đánh giá là thường hoạt động liên tục từ 30.000 đến 50.000 giờ với dòng điện định số.

Q: Sự khác biệt giữa đường viền LCM và kích thước khu vực hoạt động là gì?A: Phân cảnh LCM là kích thước bên ngoài của mô-đun bao gồm viền. Khu vực hoạt động là khu vực thực tế mà các pixel được hiển thị. Khi thiết kế khung của bạn,tham khảo phác thảo LCM để phù hợp.

Hỏi: Màn hình có phù hợp để sử dụng ngoài trời không?A: Phiên bản tiêu chuẩn với độ sáng 400 cd / m2 được thiết kế để sử dụng trong nhà. Đối với môi trường ngoài trời, chúng tôi khuyên bạn nên tùy chỉnh tùy chỉnh độ sáng cao.
