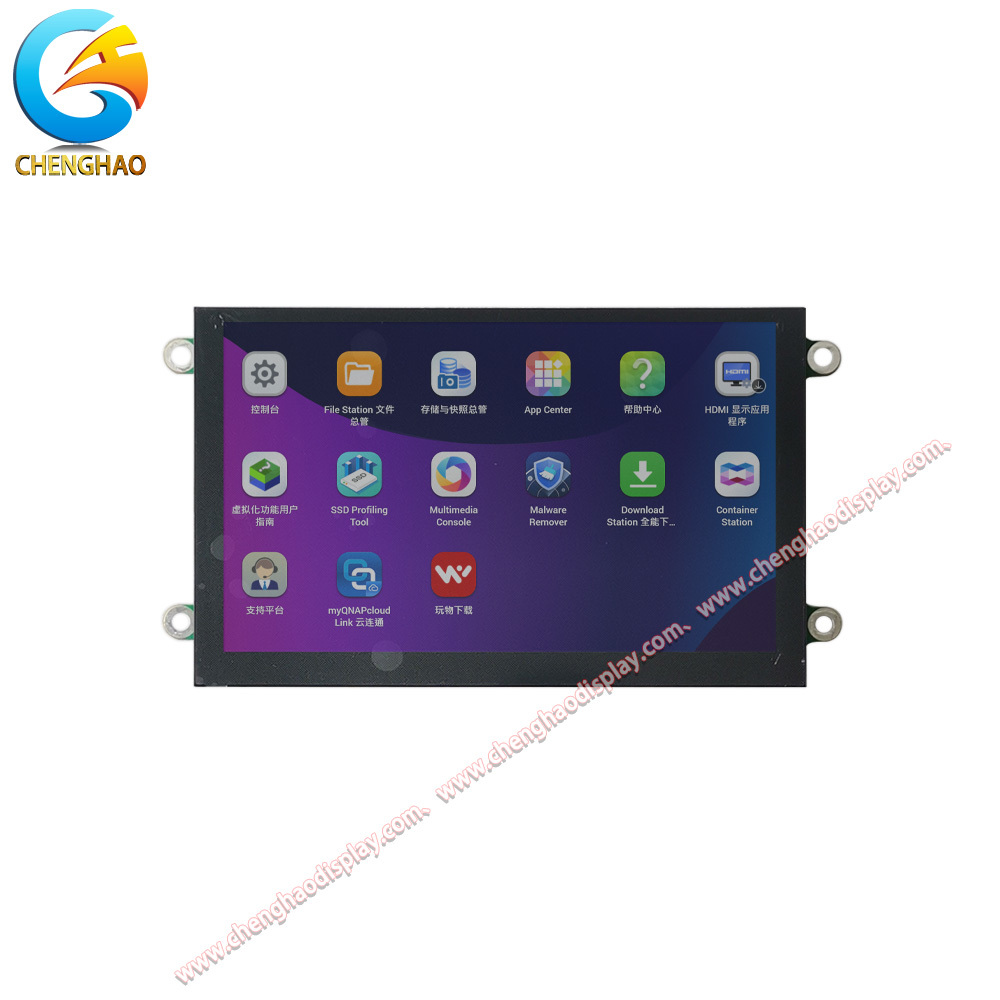

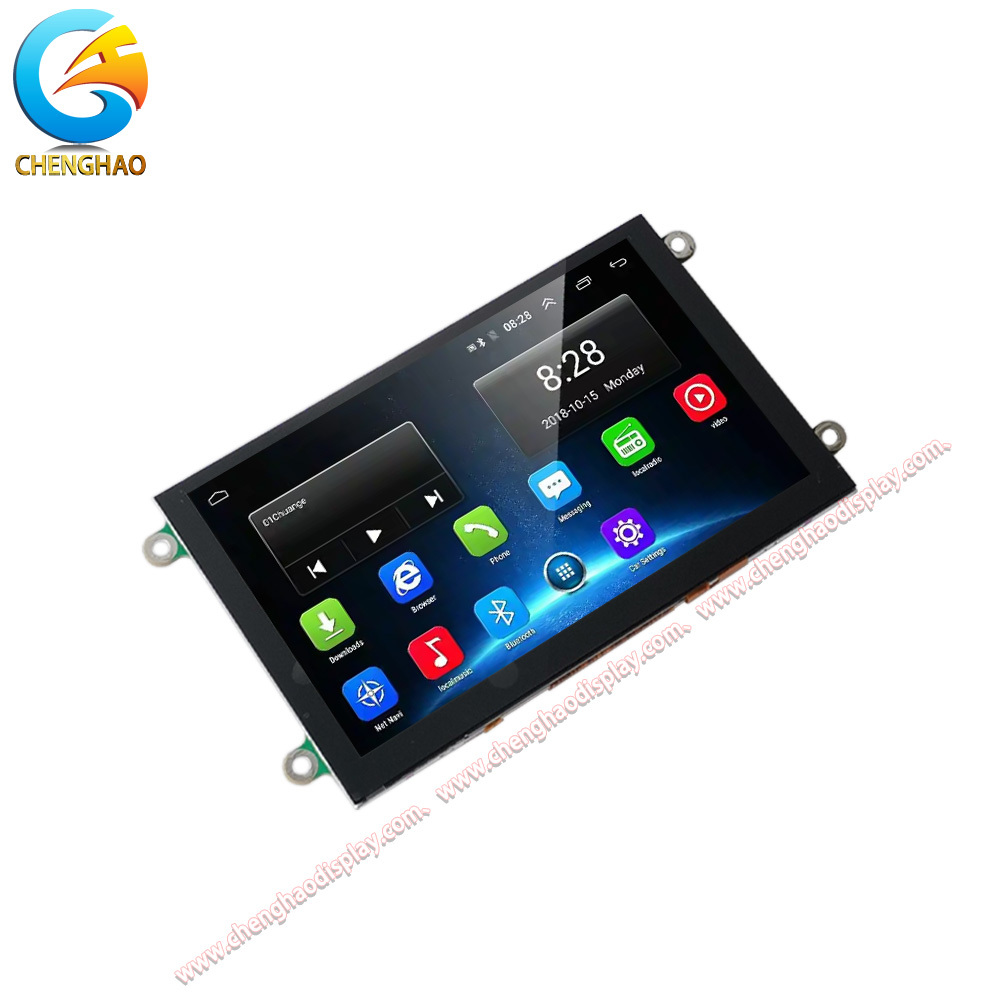

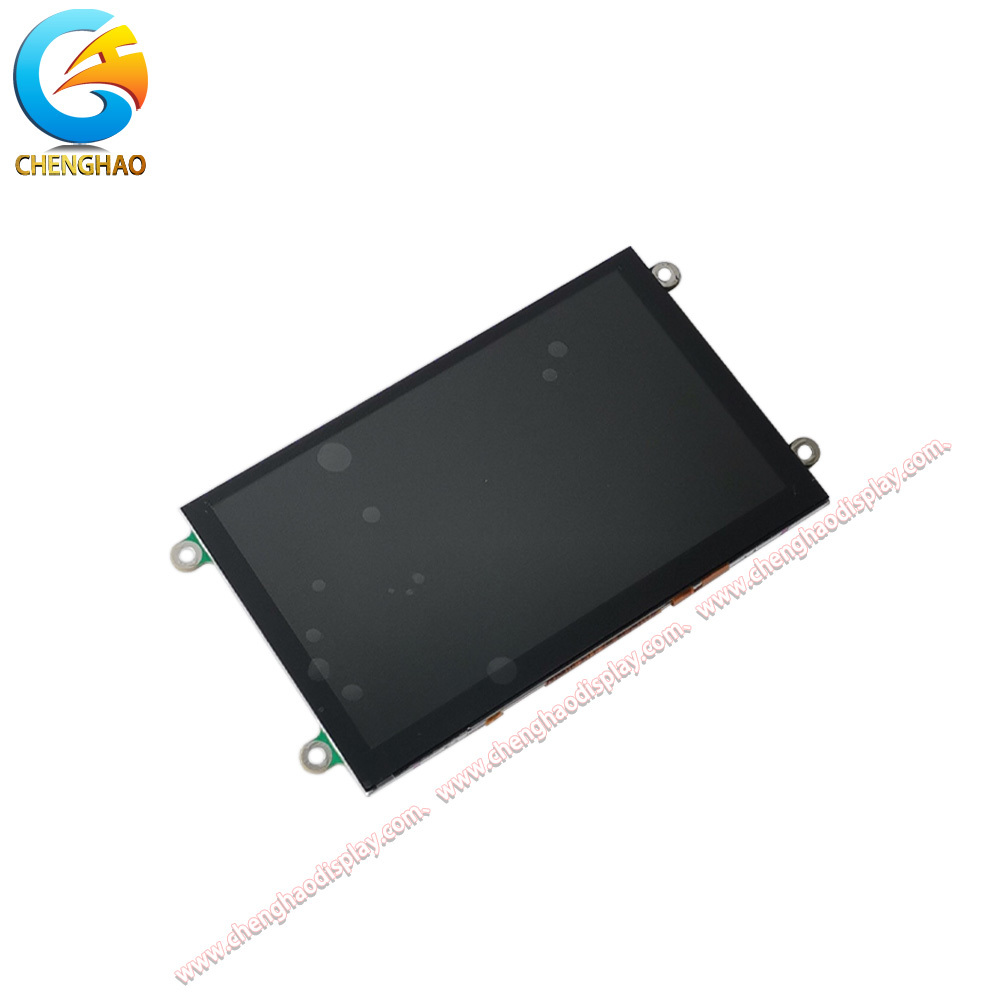

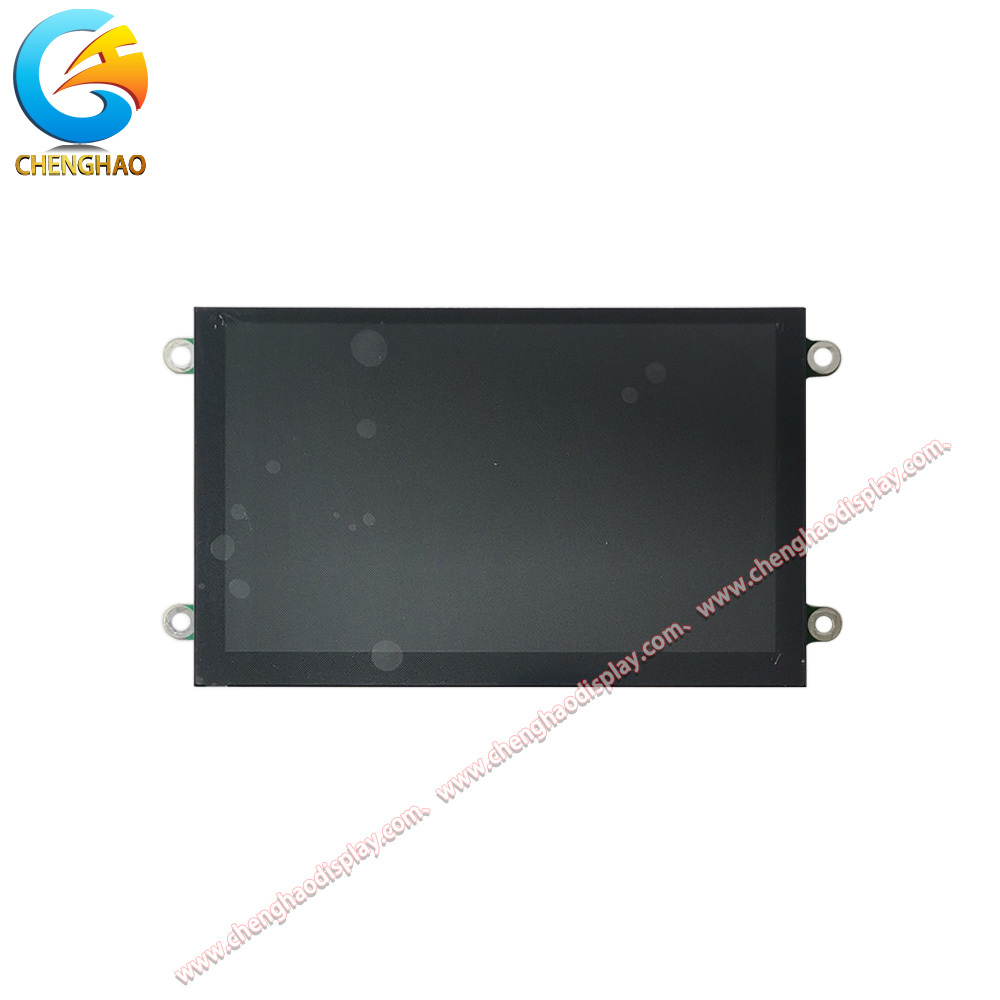

5 inch IPS TFT LCD Module với Capacitive Touch - 900 cd / m2 Hiển thị SPI độ sáng cao

Mô tả sản phẩm

CH500WV05B-CT-PA là một mô-đun LCD IPS TFT 5,0 inch có bảng điều khiển cảm ứng điện dung tích hợp và bộ điều khiển đồ họa EVE2 trên máy.Với độ phân giải 800 x 480 pixel WVGA và độ sáng cực cao 900 cd/m2, màn hình này cung cấp độ rõ ràng hình ảnh đặc biệt và khả năng đọc ánh sáng mặt trời, làm cho nó lý tưởng cho các gian hàng ngoài trời, thiết bị y tế và các ứng dụng HMI công nghiệp nơi có ánh sáng xung quanh mạnh.Công nghệ IPS tiên tiến cung cấp một góc nhìn rộng 80/80/80/80 độ, đảm bảo tái tạo màu sắc nhất quán và chất lượng hình ảnh từ hầu hết mọi hướng mà không có sự thay đổi màu sắc hoặc đảo ngược.Được trang bị giao diện SPI tiêu chuẩn hỗ trợ chế độ D-SPI và Q-SPI, mô-đun này cung cấp truyền thông dữ liệu linh hoạt và tốc độ cao trong khi giảm thiểu số pin I / O cần thiết trên bộ điều khiển máy chủ.Màn hình hoạt động trong chế độ truyền thông với công nghệ màu đen thông thường và có một điều trị bề mặt chống chói để giảm thiểu hiệu quả phản xạ từ các nguồn ánh sáng xung quanhBảng cảm ứng điện dung tích hợp với vỏ ống kính kính bền cung cấp khả năng đầu vào đáp ứng, chính xác và nhiều cảm ứng.Một bảng điều khiển PCB tích hợp được gắn vào mặt sau của mô-đun, kết hợp một công cụ video nhúng EVE2 xử lý hiển thị, xử lý cảm ứng và đầu ra âm thanh,giảm đáng kể gánh nặng cho bộ vi điều khiển chủ và đơn giản hóa thiết kế hệ thốngVới các tùy chọn kết nối kép bao gồm một tiêu đề hộp IDC 20 pin và một đầu nối FFC 20 pin,Mô-đun này cung cấp khả năng tích hợp linh hoạt cho một loạt các ứng dụng nhúng trên toàn ngành công nghiệp, y tế, và thị trường nhà thông minh.

Tính năng sản phẩm

• Độ sáng cực cao để ánh sáng mặt trời dễ đọc: Với độ sáng điển hình là 900 cd / m2, màn hình vẫn hiển thị rõ ngay cả dưới ánh sáng mặt trời trực tiếp.giao diện thiết bị vườn, và bất kỳ ứng dụng nào mà màn hình phải cạnh tranh với ánh sáng xung quanh mạnh.đảm bảo độ sáng nhất quán trong khi duy trì hiệu quả năng lượng.

• Bộ điều khiển đồ họa tích hợp EVE2 cho thiết kế hệ thống đơn giản: * Động cơ video nhúng (EVE2) tích hợp điều khiển màn hình, quản lý cảm ứng và đầu ra âm thanh vào một con chip duy nhất.Điều này loại bỏ sự cần thiết cho một bộ điều khiển đồ họa riêng biệt hoặc khung buffer, giảm đáng kể chi phí BOM, không gian PCB và thời gian phát triển firmware.cho phép giao diện người máy phong phú chỉ với một bộ vi điều khiển SPI giá rẻ.

• Công nghệ hiển thị IPS góc nhìn đầy đủ: Bảng IPS (In-Plane Switching) cung cấp hiệu suất màu sắc vượt trội với góc nhìn 80/80/80/80 độ theo mọi hướng.Màu sắc vẫn ổn định và chính xác mà không có đảo ngược hoặc mất độ sáng đáng kể khi xem từ các góc cực đoanĐiều này đặc biệt quan trọng đối với các thiết bị có vị trí xem rộng hoặc có thể điều chỉnh, chẳng hạn như thiết bị y tế, bảng điều khiển công nghiệp,và màn hình trên xe được chia sẻ giữa người lái và hành khách.

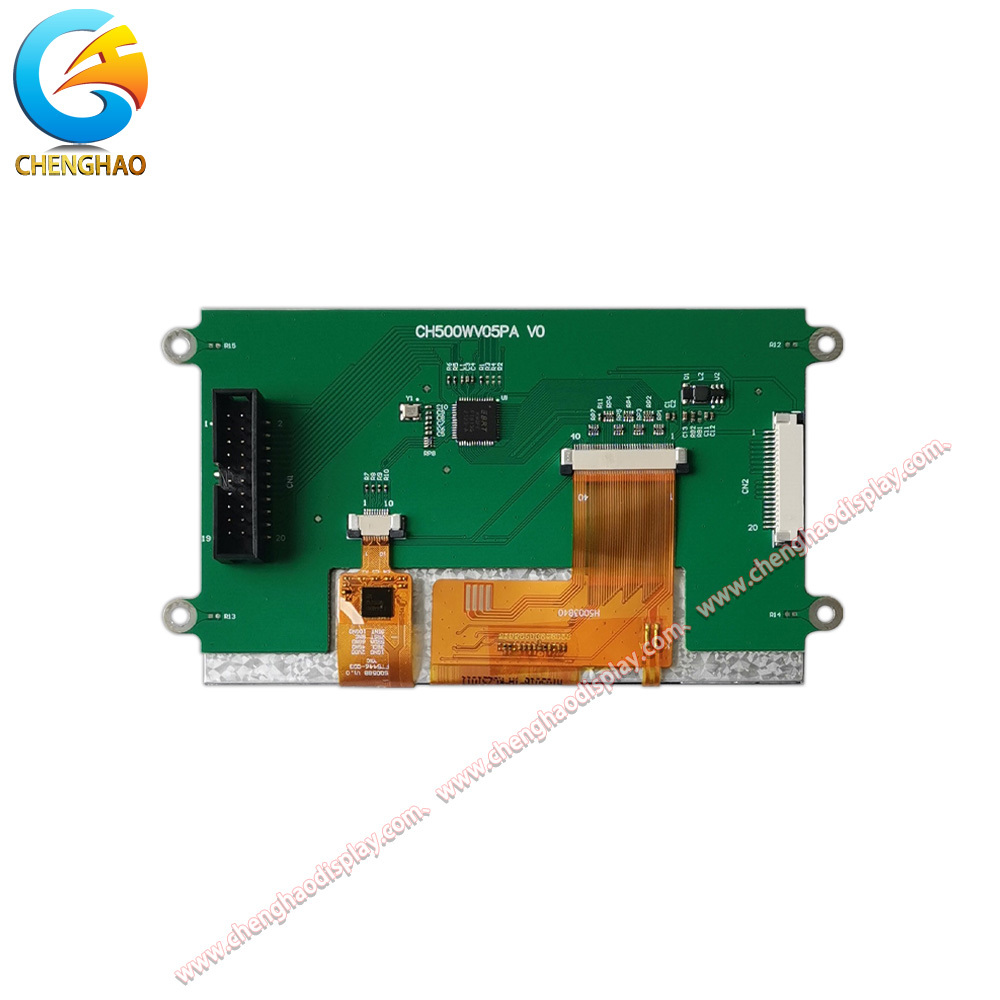

• Kết nối giao diện kép để tích hợp linh hoạt: Mô-đun cung cấp hai tùy chọn kết nối độc lập: đầu hộp IDC 2x10 20 pin với pitch 2,54mm và đầu nối FFC tiếp xúc trên với pitch 1,0 mm 20 pin.Thiết kế giao diện kép này cho phép các kỹ sư chọn phương pháp kết nối phù hợp nhất cho bố trí PCB và các hạn chế cơ học cụ thể của họKết nối linh hoạt làm giảm nhu cầu về các bảng chuyển đổi tùy chỉnh và đơn giản hóa tạo ra nguyên mẫu, sản xuất và bảo trì thực địa.

Sơ đồ sản phẩm

Thông số kỹ thuật chi tiết

Bước giới thiệu tùy chỉnh

Tại Shenzhen ChengHao Optoelectronic Co., Ltd, chúng tôi chuyên cung cấp dịch vụ tùy biến chuyên nghiệp cho các mô-đun LCD TFT, màn hình LCD đơn sắc, và các mô-đun OLED màu và đơn sắc.Đối với CH500WV05B-CT-PA và các mô-đun hiển thị tương tự, chúng tôi cung cấp các tùy chọn tùy chỉnh toàn diện để đáp ứng các yêu cầu ứng dụng đa dạng.Dịch vụ tùy chỉnh FPC của chúng tôi cho phép điều chỉnh cấu trúc yếu tố hình thức và cấu hình chân để phù hợp với bố cục kết nối cụ thểChúng tôi hỗ trợ nhiều loại giao diện bao gồm SPI, MCU, RGB, MIPI, LVDS và HDMI, cho phép tích hợp liền mạch với các bộ điều khiển máy chủ khác nhau.Mức độ sáng có thể được điều chỉnh từ tiêu chuẩn 200-300 cd / m2 đến cấu hình độ sáng cao vượt quá 500 cd / m2 tùy thuộc vào môi trường mục tiêu. Các tùy chọn bảng điều khiển cảm ứng bao gồm cảm ứng dung lượng, cảm ứng kháng, hoặc không có cấu hình cảm ứng. Chúng tôi cũng cung cấp tùy chỉnh vỏ ống kính kính với độ dày điều chỉnh, hình dạng, màu sắc,in bằng màn in lụaCác tùy chọn xử lý bề mặt như chống chói (AG), chống phản xạ (AR),và lớp phủ chống vân tay (AF) có sẵn để tăng hiệu suất hiển thị trong môi trường ứng dụng đầy thách thứcCho dù bạn cần một mô-đun tiêu chuẩn hoặc một giải pháp hiển thị hoàn toàn tùy chỉnh, nhóm kỹ sư của chúng tôi sẵn sàng hỗ trợ dự án của bạn từ khái niệm đến sản xuất.

Các trường hợp áp dụng

• Bảng điều khiển công nghiệp và HMI: Kích thước 5,0 inch với độ phân giải 800x480 là lý tưởng cho giao diện máy-người công nghiệp được sử dụng trong các thiết bị đầu cuối lập trình PLC, bộ điều khiển máy CNC và bảng điều khiển tự động hóa nhà máy.Độ sáng cao và bề mặt chống chói sáng đảm bảo khả năng đọc trong môi trường nhà máy có ánh sáng sáng, trong khi giao diện cảm ứng điện dung cung cấp tương tác trực quan với người vận hành.và góc nhìn rộng cho phép các nhà khai thác đọc màn hình từ các vị trí khác nhau xung quanh thiết bị.

• Màn hình thiết bị y tế: Công nghệ IPS với góc nhìn 80/80/80/80 làm cho mô-đun này phù hợp với thiết bị giám sát y tế, thiết bị chẩn đoán di động,và thiết bị đầu cuối thông tin bệnh nhân nơi tái tạo màu sắc chính xác và khả năng đọc từ các góc khác nhau là rất quan trọng. Bảng cảm ứng tích hợp cho phép giao diện vệ sinh, không cần nút dễ dàng lau và khử trùng hơn.giúp đáp ứng các yêu cầu về tiêu thụ năng lượng và chứng nhận.

• Bảng điều khiển nhà thông minh và IoT: Mô-đun hiển thị này là một sự lựa chọn tuyệt vời cho các trung tâm điều khiển nhà thông minh, bảng điều khiển tự động hóa và giao diện cổng IoT.Các yếu tố hình dạng nhỏ gọn 5 inch phù hợp với các tấm tường gắn trên tường và các thiết bị máy tính để bànKhả năng đầu ra âm thanh tích hợp của bộ điều khiển EVE2 cho phép nhắc giọng nói và âm thanh cảnh báo mà không cần phần cứng âm thanh bổ sung.Giao diện cảm ứng dung lượng hỗ trợ tương tác dựa trên cử chỉ hiện đại, và độ sáng cao đảm bảo khả năng đọc trong cả hành lang tối và phòng khách ánh sáng mặt trời.

Câu hỏi thường gặp

Q: Ứng dụng điển hình của mô-đun CH500WV05B-CT-PA là gì?A: Mô-đun này được thiết kế cho HMI công nghiệp, thiết bị y tế, bảng điều khiển nhà thông minh, gian hàng ngoài trời và bất kỳ hệ thống nhúng nào đòi hỏi màn hình màu sáng cao với giao diện cảm ứng.Bộ điều khiển đồ họa EVE2 tích hợp của nó làm cho nó đặc biệt phù hợp cho các ứng dụng nơi giảm tải trọng bộ xử lý máy chủ và đơn giản hóa thiết kế phần cứng là ưu tiên.

Q: Các mô-đun bao gồm bảng điều khiển cảm ứng, hoặc tôi cần phải mua nó riêng biệt?A: CH500WV05B-CT-PA đi kèm với một bảng điều khiển cảm ứng điện dung tích hợp và một nắp ống kính thủy tinh được lắp ráp sẵn.Bộ điều khiển cảm ứng được xử lý bởi bộ xử lý EVE2 trên máy, vì vậy không cần thiết để điều khiển cảm ứng bên ngoài IC.

Q: Các vi điều khiển hoặc bộ xử lý nào tương thích với giao diện SPI?Đáp: Bất kỳ vi điều khiển nào có giao diện SPI có thể giao tiếp với mô-đun này, bao gồm STM32, ESP32, Arduino, Raspberry Pi Pico và nhiều người khác.Bộ điều khiển đồ họa EVE2 xử lý tất cả các màn hình hiển thị và xử lý cảm ứng, vì vậy MCU chủ chỉ cần gửi các lệnh đồ họa qua SPI, làm cho nó tương thích ngay cả với các bộ vi điều khiển có số pin thấp và hiệu suất thấp.

Q: Tôi có thể sử dụng cả tiêu đề IDC và đầu nối FFC cùng một lúc không?A: Không, CN1 (IDC Box Header) và CN2 (FFC Connector) chia sẻ cùng một việc phân bổ pin và được thiết kế như các tùy chọn kết nối thay thế.Chọn tùy chọn phù hợp nhất với bố cục PCB và thiết kế cơ khí của bạn.

Q: Lợi thế của bộ điều khiển EVE2 trên tàu so với mô-đun TFT tiêu chuẩn là gì?A: Bộ điều khiển EVE2 loại bỏ sự cần thiết cho một bộ xử lý đồ họa riêng biệt, bộ nhớ RAM bộ đệm khung và bộ điều khiển cảm ứng. Nó xử lý khởi tạo màn hình, hiển thị đồ họa, cảm ứng cảm ứng,và phát âm tất cả trong một con chipĐiều này làm giảm chi phí BOM, sự phức tạp của PCB, tiêu thụ năng lượng và thời gian phát triển firmware.Các ứng dụng thường yêu cầu một bộ điều khiển vi mô cao cấp với bộ điều khiển TFT-LCD có thể sử dụng một, MCU có khả năng SPI chi phí thấp hơn.

Q: Có phải bề mặt chống chói ảnh hưởng đến độ nhạy cảm chạm?A: Không, điều trị bề mặt chống chói (AG) được áp dụng cho bề mặt bên ngoài của vỏ ống kính kính và không ảnh hưởng đến độ nhạy hoặc độ chính xác cảm ứng công suất.Điều trị AG làm giảm phản xạ từ các nguồn ánh sáng xung quanh, cải thiện khả năng đọc mà không ảnh hưởng đến hiệu suất cảm ứng.

Hỏi: Thời gian sử dụng của đèn LED ở độ sáng 900 cd/m2 là bao lâu?A: Đèn nền LED được đánh giá là thường hoạt động từ 30.000 đến 50.000 giờ với dòng điện định giá.có thể kéo dài tuổi thọ của đèn nền khi hoạt động ở mức độ sáng giảm trong môi trường trong nhà.
