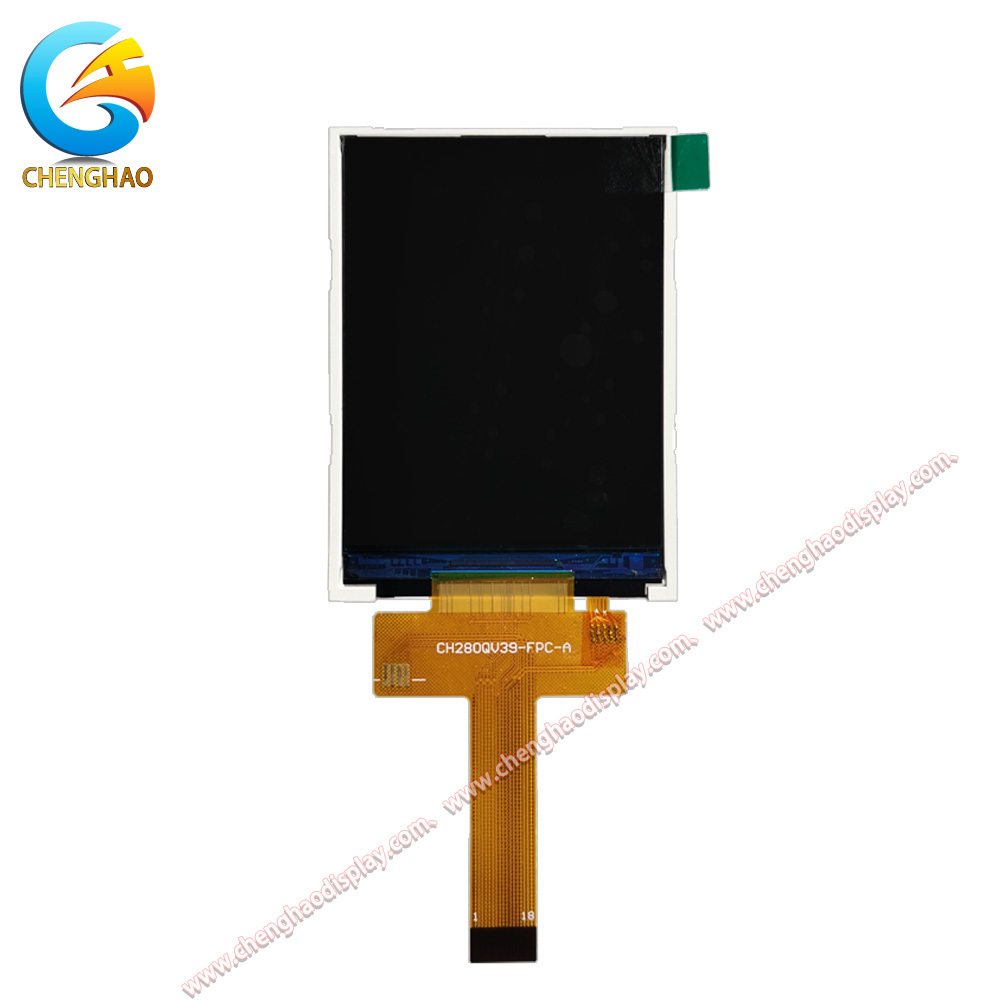

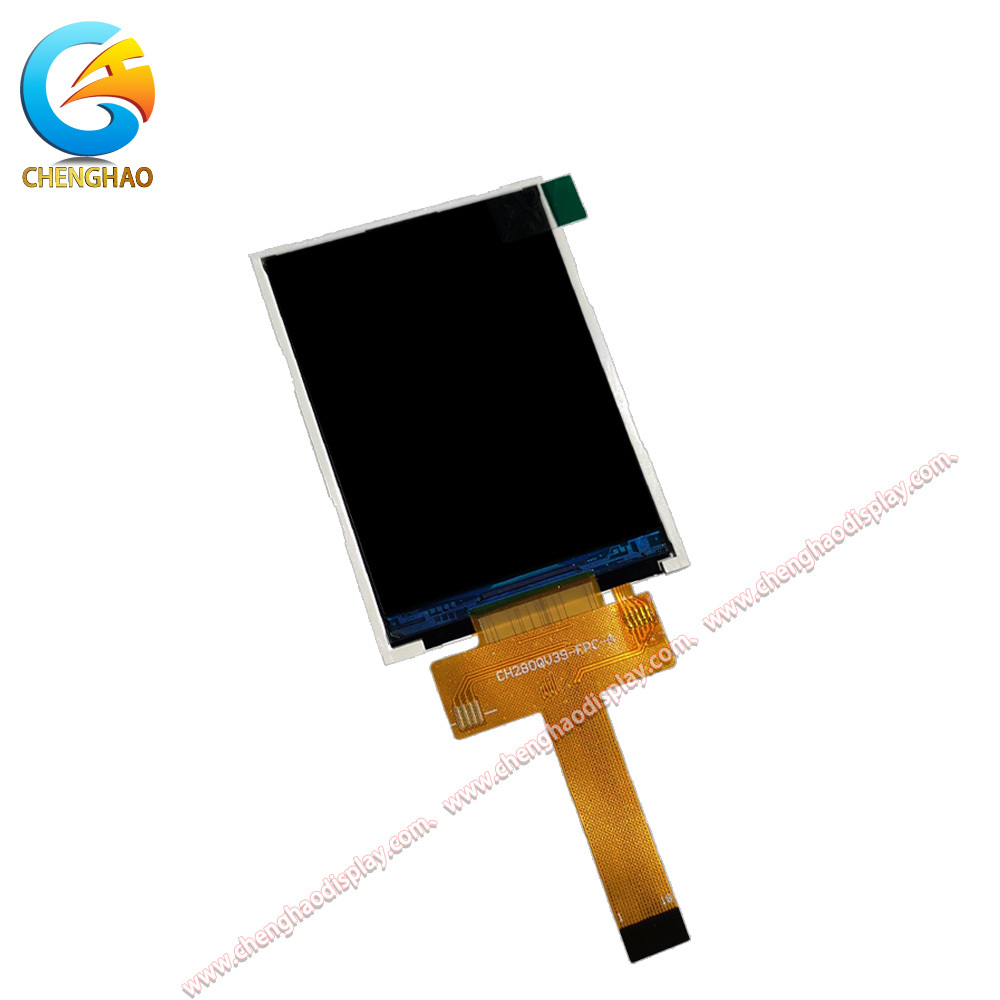

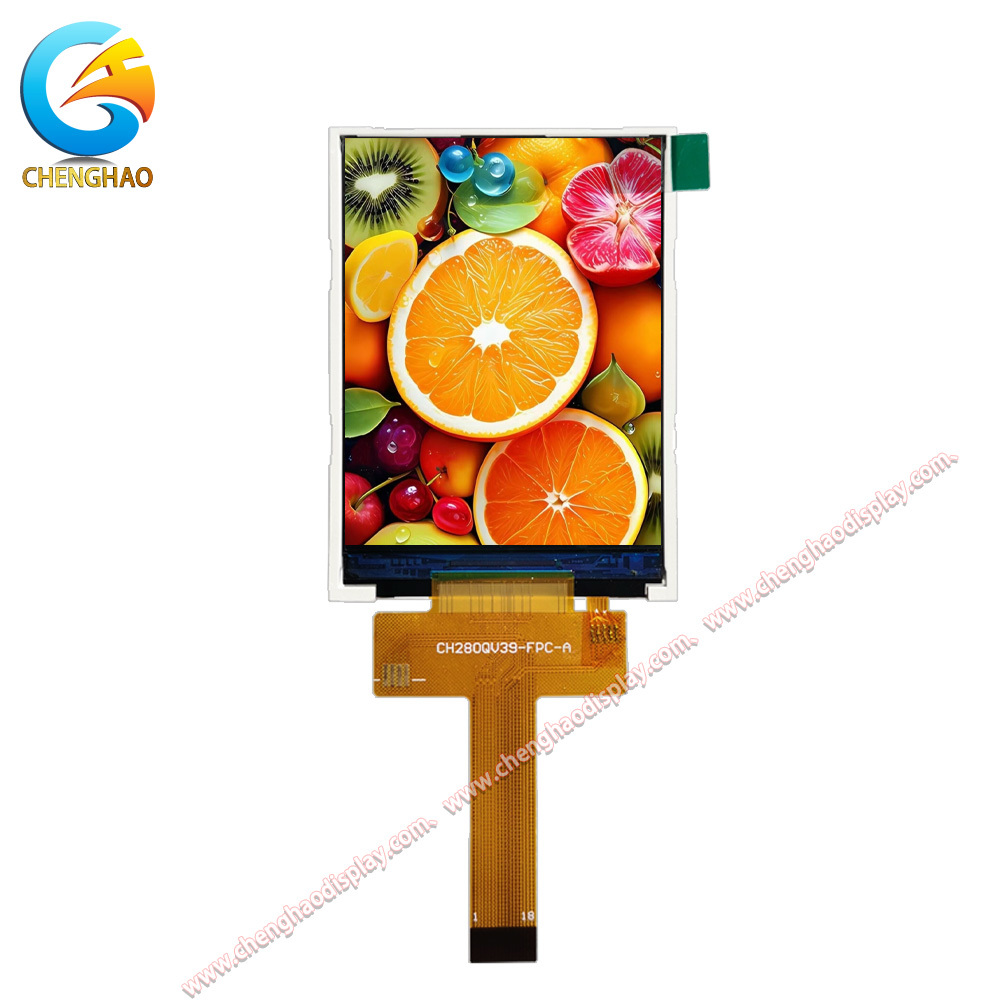

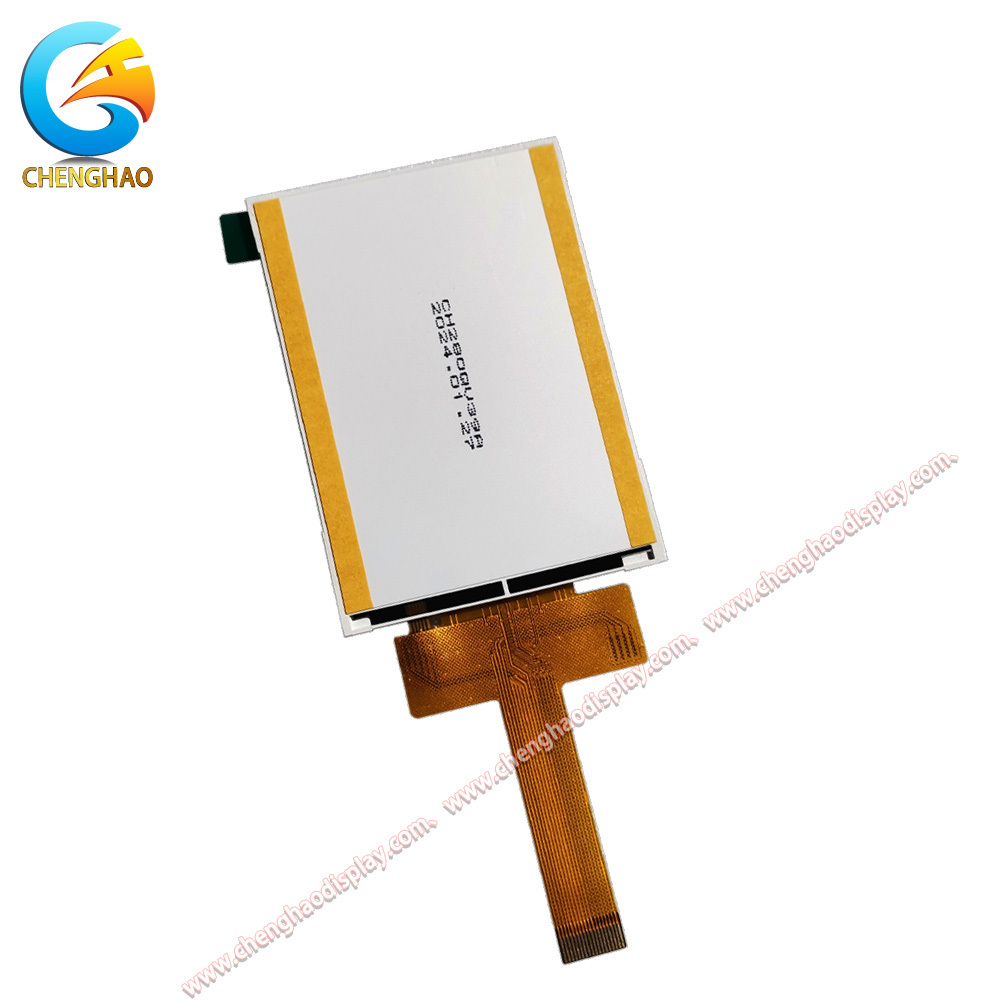

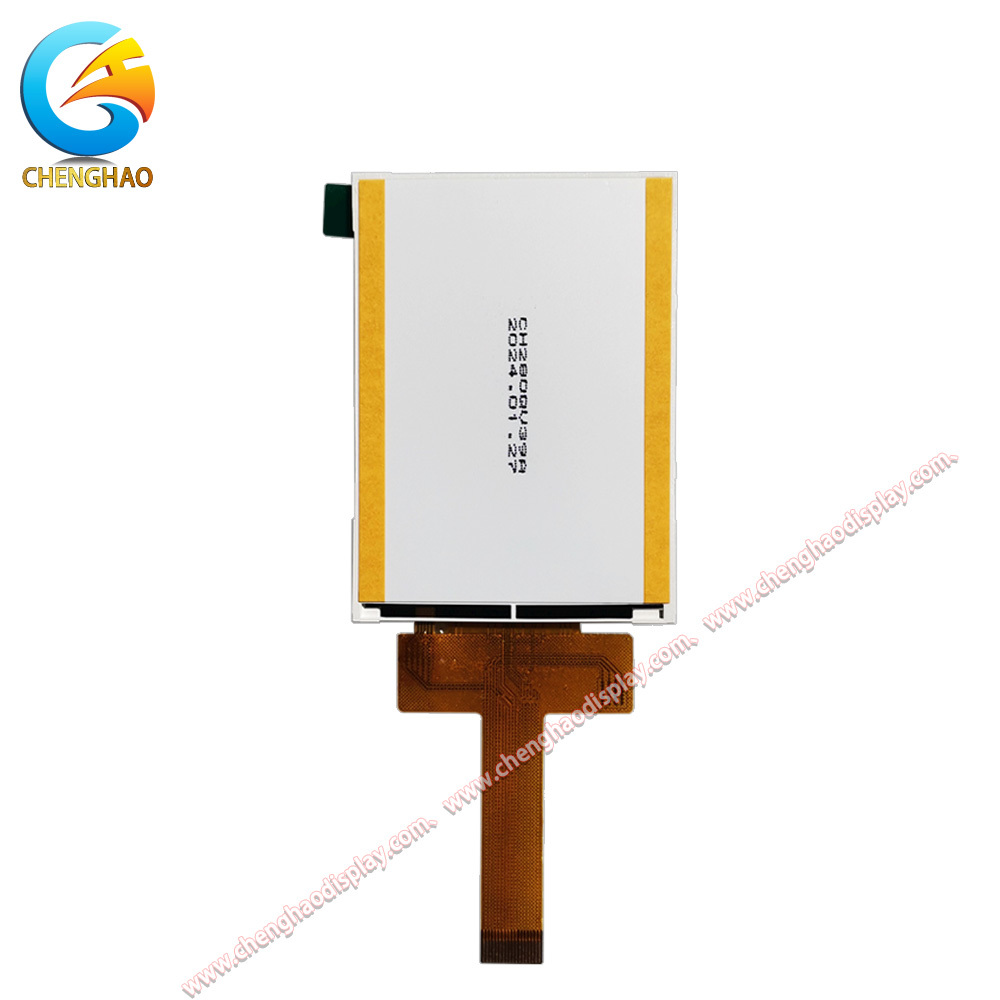

2.83 Inch SPI TFT LCD Module 240x320 Màn hình nhỏ cho các ứng dụng nhúng công nghiệp CH280QV39A

Mô tả sản phẩm

CH280QV39A là mô-đun màn hình LCD TFT 2,83 inch hiệu suất cao được thiết kế cho các ứng dụng công nghiệp và nhúng. Với kiểu dáng nhỏ gọn với độ phân giải 240x320 pixel (240RGB320 điểm), màn hình kích thước nhỏ này mang lại hình ảnh sắc nét và sống động, phù hợp với nhiều giải pháp giao diện người-máy (HMI).

Được thiết kế với giao diện SPI, CH280QV39A cung cấp khả năng truyền dữ liệu đáng tin cậy và hiệu quả, giúp dễ dàng tích hợp với nhiều nền tảng vi điều khiển khác nhau. Mô-đun hiển thị hoạt động với độ sáng 300 cd/m2 (điển hình), đảm bảo khả năng hiển thị rõ ràng trong điều kiện ánh sáng trong nhà thông thường. Hướng xem 12:00 mang lại chất lượng hình ảnh nhất quán từ góc nhìn tối ưu.

Mô-đun TFT này hỗ trợ phạm vi nhiệt độ hoạt động rộng từ -20 đến +70°C và phạm vi nhiệt độ bảo quản từ -30 đến +80°C, khiến nó phù hợp với các môi trường công nghiệp đòi hỏi khắt khe. Mô-đun này đi kèm với đầu nối FPC 18 chân để lắp đặt linh hoạt và nhỏ gọn. Không có chức năng cảm ứng nào được bao gồm, cho phép tích hợp cảm ứng tùy chỉnh nếu cần.

Các tính năng bổ sung bao gồm công nghệ chế độ hiển thị TFT đảm bảo tái tạo màu sắc sống động và chất lượng hình ảnh sắc nét. Mô-đun này sử dụng công nghệ đèn nền LED với điện áp chuyển tiếp điển hình là 3,0-3,2V và dòng điện chuyển tiếp 80mA, mang lại khả năng chiếu sáng ổn định và tiết kiệm năng lượng.

CH280QV39A là giải pháp hiển thị lý tưởng cho các thiết bị cầm tay, bảng điều khiển nhúng, thiết bị nhà thông minh và các ứng dụng IoT khác nhau, nơi không gian ở mức cao nhưng chất lượng hiển thị không thể bị ảnh hưởng. Mô-đun LCD TFT nhỏ gọn này có kích thước đường chéo khoảng 2,83 inch với diện tích hoạt động ước tính là 43,2x57,6mm, mang lại sự cân bằng tuyệt vời giữa diện tích màn hình và diện tích tổng thể của mô-đun. Giao diện SPI đơn giản hóa bố cục PCB và giảm yêu cầu về số lượng chân cắm, cho phép kết nối đơn giản với bộ điều khiển máy chủ.

Được thiết kế chú trọng đến độ tin cậy, CH280QV39A có kết cấu chắc chắn, đáp ứng nhu cầu hoạt động liên tục trong môi trường công nghiệp. Màn hình hỗ trợ đầy đủ gam màu 240x320 RGB, mang lại nội dung hình ảnh phong phú và chi tiết cho giao diện người dùng, hiển thị dữ liệu và chỉ báo trạng thái.

Tính năng sản phẩm

1. Thiết kế nhỏ gọn 2,83 inch

CH280QV39A có kích thước màn hình đường chéo 2,83 inch nhỏ gọn, khiến nó trở thành lựa chọn tuyệt vời cho các ứng dụng bị giới hạn về không gian. Với độ phân giải 240x320 trong một kích thước nhỏ, nó mang lại hình ảnh rõ ràng và chi tiết mà không chiếm quá nhiều không gian bao vây. Kiểu dáng nhỏ gọn này đặc biệt phù hợp với màn hình y tế cầm tay, đồng hồ đo công nghiệp cầm tay và thiết bị đầu cuối điều khiển đeo được.

2. Giao diện SPI để tích hợp dễ dàng

Được trang bị giao diện SPI tiêu chuẩn và đầu nối FPC 18 chân, mô-đun hiển thị này giúp đơn giản hóa cách bố trí PCB và giảm độ phức tạp của hệ thống dây điện. Giao thức truyền thông SPI yêu cầu ít chân I/O hơn so với giao diện song song, cho phép tích hợp liền mạch với nhiều bộ vi điều khiển và bộ xử lý nhúng. Tính năng này giúp giảm đáng kể thời gian phát triển cho các kỹ sư tích hợp màn hình vào thiết kế sản phẩm mới.

3. Phạm vi nhiệt độ hoạt động rộng

Với phạm vi nhiệt độ hoạt động từ -20 đến +70°C và phạm vi bảo quản từ -30 đến +80°C, CH280QV39A được thiết kế để mang lại độ tin cậy trong những môi trường đầy thử thách. Cho dù được triển khai trong thiết bị công nghiệp ngoài trời, bảng tự động hóa nhà máy hay màn hình phụ trợ ô tô, mô-đun này vẫn duy trì hiệu suất ổn định trong các điều kiện nhiệt độ khắc nghiệt.

4. Độ sáng cao cho độ rõ nét trong nhà

Độ sáng điển hình 300 cd/m2 đảm bảo khả năng đọc tuyệt vời cho các ứng dụng trong nhà như thiết bị chẩn đoán y tế, bảng điều khiển nhà thông minh và dụng cụ thí nghiệm. Hệ thống đèn nền LED cung cấp khả năng chiếu sáng hiệu quả với điện áp chuyển tiếp điển hình là 3,0-3,2V, tối ưu hóa mức tiêu thụ điện năng trong khi vẫn duy trì đầu ra màn hình rõ ràng và sống động.

5. Có thể tùy chỉnh theo yêu cầu cụ thể

Giống như tất cả các mô-đun hiển thị Chenghao, CH280QV39A hỗ trợ các tùy chọn tùy chỉnh bao gồm thiết kế đầu nối FPC, độ dài cáp và điều chỉnh độ sáng đèn nền để đáp ứng các yêu cầu ứng dụng cụ thể. Tính linh hoạt này cho phép các OEM tối ưu hóa màn hình cho các thiết kế sản phẩm độc đáo của họ mà không ảnh hưởng đến chất lượng hoặc hiệu suất.

Bản vẽ sản phẩm

Thông số kỹ thuật chi tiết

Giới thiệu tùy chỉnh

Chenghao Optoelectronic Co., Ltd. cung cấp các dịch vụ tùy chỉnh toàn diện cho CH280QV39A và tất cả các mô-đun hiển thị LCD TFT của chúng tôi, đảm bảo sự phù hợp hoàn hảo cho các yêu cầu ứng dụng cụ thể của bạn. Khả năng tùy chỉnh của chúng tôi trải rộng trên bốn loại sản phẩm chính: Mô-đun LCD TFT, Màn hình LCD đơn sắc, Mô-đun OLED màu và Mô-đun OLED đơn sắc.

Tùy chỉnh trình kết nối FPC

Đầu nối FPC (Mạch in linh hoạt) có thể được điều chỉnh để phù hợp với bố cục PCB của bạn, bao gồm các sửa đổi về hình dạng vật lý và số lượng chân cắm. Cấu hình 18 chân tiêu chuẩn của CH280QV39A có thể được điều chỉnh để phù hợp với các vị trí đầu nối, độ dài cáp và yêu cầu định tuyến khác nhau nhằm đơn giản hóa việc lắp ráp sản phẩm tổng thể của bạn.

Tùy chỉnh giao diện

Ngoài giao diện SPI tiêu chuẩn, chúng tôi còn hỗ trợ nhiều tùy chọn giao diện hiển thị bao gồm giao diện MCU (song song 8 bit/16 bit), RGB, MIPI, LVDS và HDMI. Tính linh hoạt này cho phép điều chỉnh dấu chân CH280QV39A cho các nền tảng bộ điều khiển và kiến ​​trúc hệ thống khác nhau.

Tùy chỉnh độ sáng

Mặc dù độ sáng tiêu chuẩn là 300 cd/m2, nhưng chúng tôi cung cấp khả năng điều chỉnh độ sáng theo ba mức: tiêu chuẩn (200-300 cd/m2), độ sáng cao (500+ cd/m2) và các tùy chọn độ sáng cực cao cho các ứng dụng ngoài trời hoặc có thể đọc được dưới ánh sáng mặt trời. Cấu hình đèn nền LED có thể được tối ưu hóa về mức tiêu thụ điện năng hoặc độ chói tối đa.

Tích hợp bảng điều khiển cảm ứng

Đối với các ứng dụng yêu cầu sự tương tác của người dùng, CH280QV39A có thể được ghép nối với bảng cảm ứng điện dung hoặc điện trở. Cảm ứng điện dung cung cấp hỗ trợ cảm ứng đa điểm và độ rõ nét quang học vượt trội, trong khi cảm ứng điện trở cung cấp chức năng cảm ứng đơn tiết kiệm chi phí phù hợp với môi trường công nghiệp.

Câu hỏi thường gặp

Câu hỏi 1: Loại giao diện của CH280QV39A là gì?

Trả lời: CH280QV39A sử dụng SPI (Giao diện ngoại vi nối tiếp) để liên lạc, yêu cầu số chân I/O tối thiểu và tương thích với hầu hết các bộ vi điều khiển và bộ xử lý nhúng.

Câu 2: Phạm vi nhiệt độ hoạt động của mô-đun hiển thị này là bao nhiêu?

Trả lời: CH280QV39A hoạt động đáng tin cậy từ -20 đến +70°C và có thể bảo quản từ -30 đến +80°C, khiến thiết bị này phù hợp cho các ứng dụng công nghiệp và ngoài trời.

Câu hỏi 3: CH280QV39A có sẵn chức năng cảm ứng không?

Trả lời: Mô-đun CH280QV39A tiêu chuẩn không bao gồm chức năng cảm ứng. Tuy nhiên, Chenghao cung cấp tích hợp tùy chỉnh cả bảng cảm ứng điện dung và điện trở dựa trên yêu cầu ứng dụng của bạn.

Q4: Mô-đun hiển thị yêu cầu nguồn điện nào?

Trả lời: Đèn nền LED hoạt động với điện áp chuyển tiếp thông thường là 3,0-3,2V ở 80mA. Bạn có thể tìm thấy các yêu cầu về năng lượng cụ thể cho bộ điều khiển hiển thị trong biểu dữ liệu chi tiết.

Câu 5: Đầu nối FPC có thể được tùy chỉnh cho dự án của tôi không?

Trả lời: Có, Chenghao cung cấp tùy chỉnh FPC đầy đủ bao gồm số lượng chân, chiều dài cáp, vị trí đầu nối và cấu hình định tuyến để đáp ứng các yêu cầu bố trí PCB cụ thể của bạn.

Q6: Độ phân giải và chế độ hiển thị của mô-đun này là gì?

Đáp: CH280QV39A có độ phân giải 240x320 (240RGB320) ở chế độ hiển thị TFT, mang lại khả năng tái tạo màu sắc phong phú và chất lượng hình ảnh sắc nét phù hợp với giao diện người dùng đồ họa.

Câu hỏi 7: Có những tùy chọn tùy chỉnh nào ngoài thông số kỹ thuật tiêu chuẩn?

Trả lời: Chenghao cung cấp khả năng tùy chỉnh rộng rãi bao gồm các giao diện hiển thị thay thế (MCU, RGB, MIPI, LVDS), điều chỉnh độ sáng (độ sáng tiêu chuẩn đến độ sáng cao), tích hợp bảng cảm ứng, xử lý bề mặt AG và kính che tùy chỉnh. Hãy liên hệ với nhóm kỹ thuật của chúng tôi để biết các yêu cầu cụ thể của bạn.
