Mô-đun hiển thị cảm ứng điện dung 1,9 inch 170x320 IPS TFT LCD 8-bit SPI 400 cd/m2 Chống nước

Mô tả sản phẩm

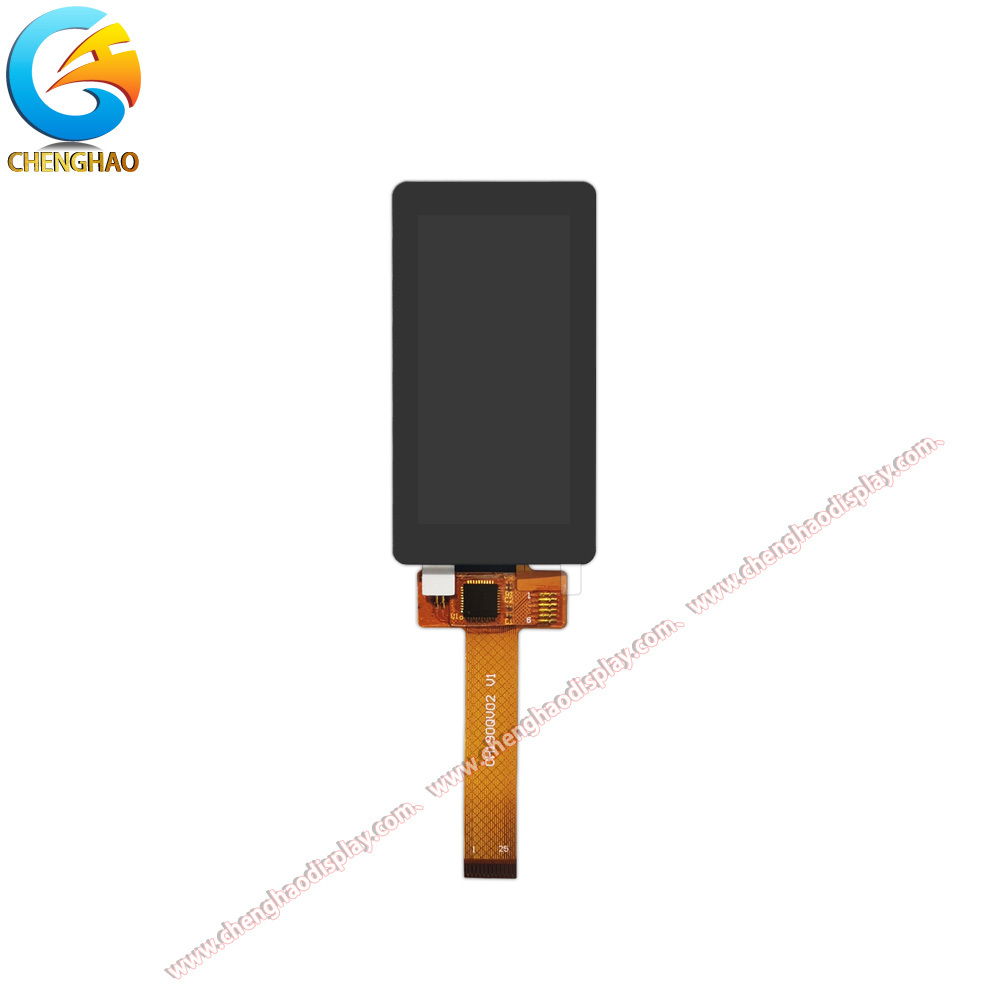

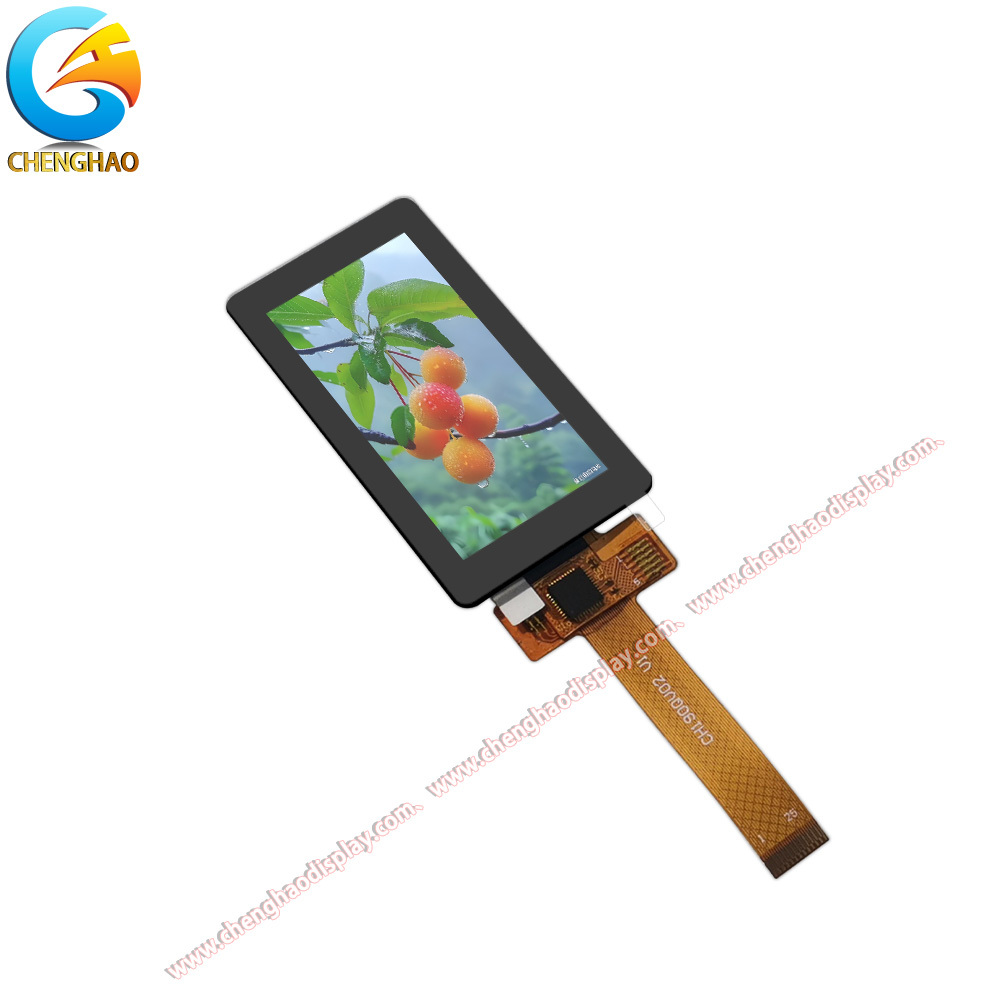

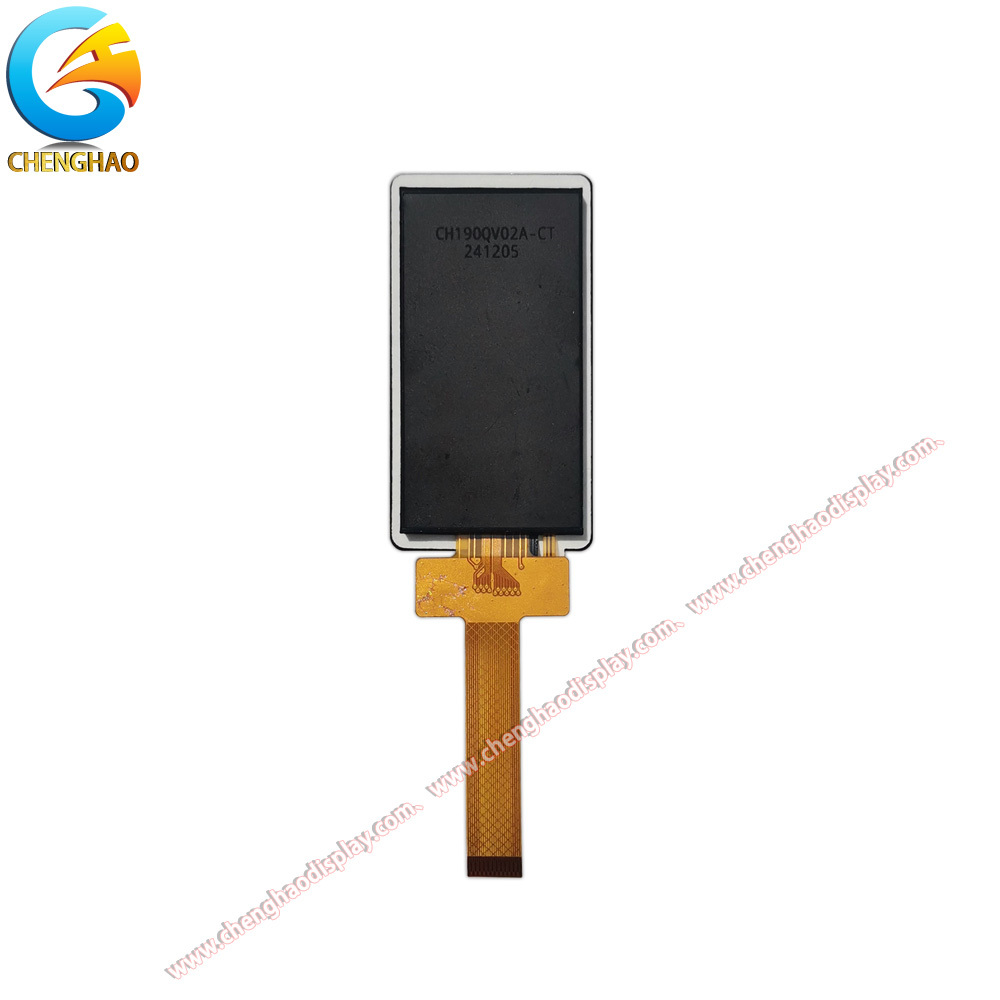

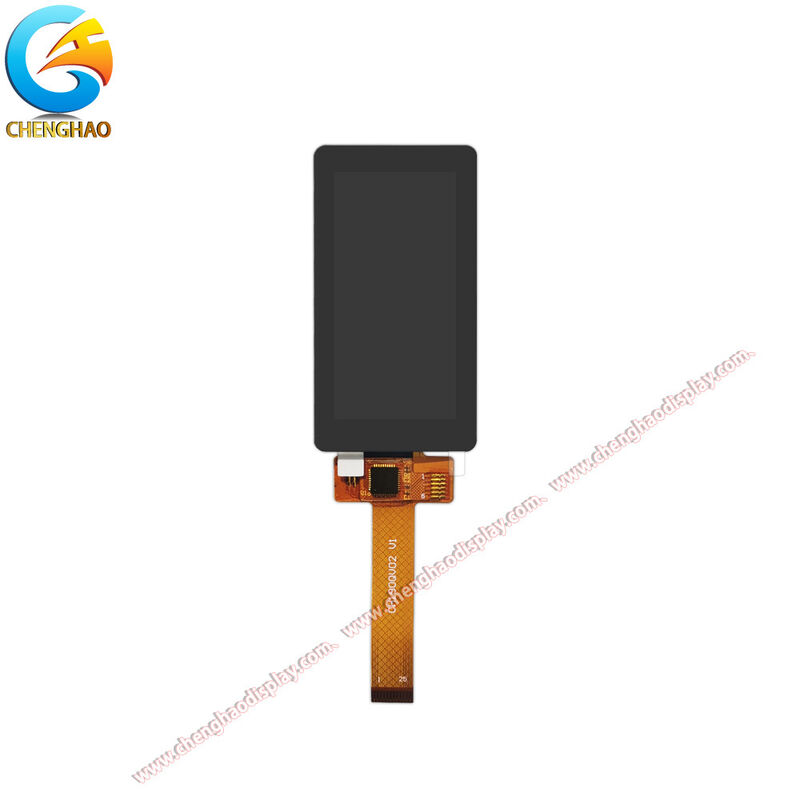

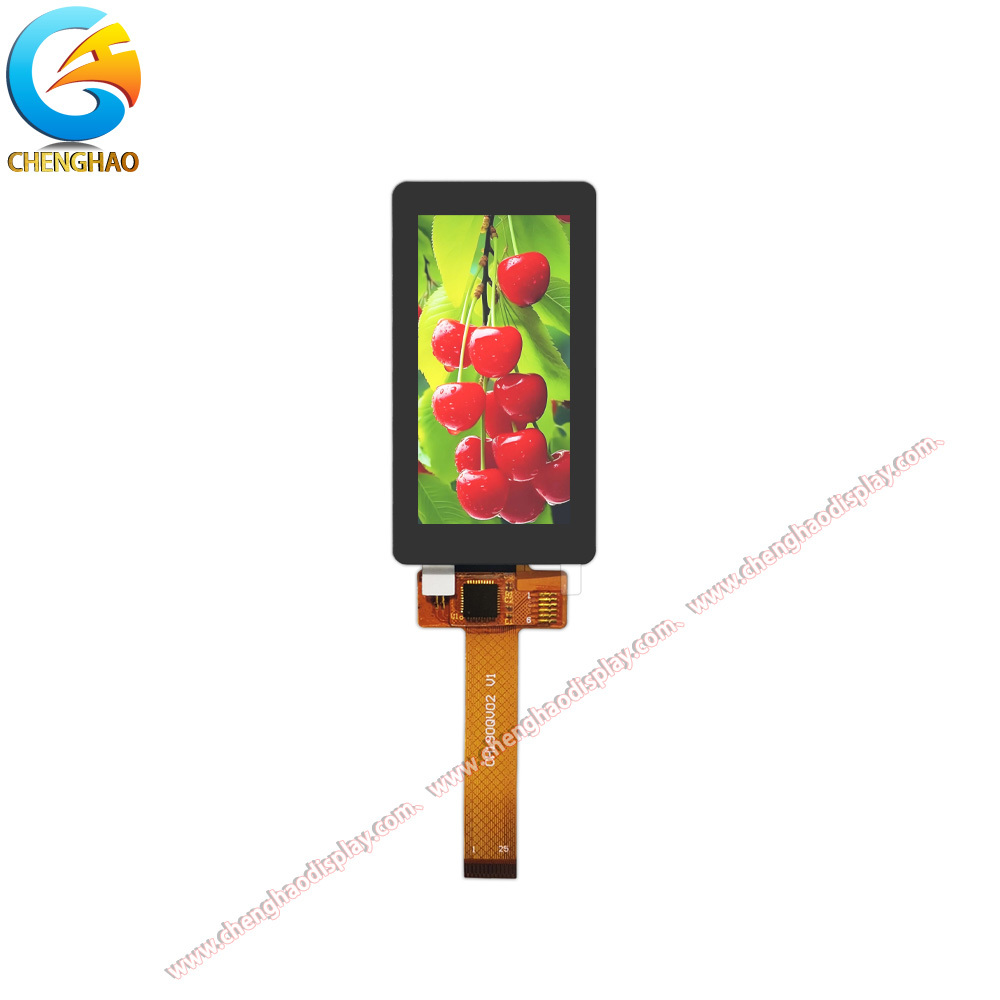

CH190QV02A-CT là mô-đun màn hình LCD TFT 1,9 inch nhỏ gọn được thiết kế cho các ứng dụng yêu cầu màn hình định dạng nhỏ hiệu suất cao với chức năng cảm ứng điện dung tích hợp. Mô-đun này có độ phân giải pixel 170x320 (RGB) trong cấu hình bảng điều khiển IPS (Chuyển đổi trên mặt phẳng) với chế độ hiển thị màu đen truyền qua, mang lại chất lượng hình ảnh vượt trội với góc nhìn rộng và tái tạo màu nhất quán từ hầu hết mọi hướng.

Với mức độ sáng 400 cd/m2, mô-đun hiển thị này rất phù hợp cho cả môi trường trong nhà và ngoài trời, nơi khả năng đọc được trong điều kiện ánh sáng xung quanh là rất quan trọng. Mô-đun này hỗ trợ các tùy chọn giao diện kép bao gồm SPI 4 dòng 8 bit và giao diện song song 8 bit của hệ thống i80, cung cấp khả năng tích hợp linh hoạt với nhiều bộ vi điều khiển và hệ thống nhúng.

Bảng điều khiển cảm ứng điện dung tích hợp (CTP) sử dụng giao thức truyền thông I2C cho đầu vào cảm ứng nhạy và đáng tin cậy, loại bỏ nhu cầu tích hợp bộ điều khiển cảm ứng riêng biệt. Kích thước mô-đun tổng thể có kích thước 49,72mm x 25,80mm (TFT OD) với diện tích hoạt động là 42,72mm x 22,70mm, nằm trong kích thước bên ngoài LENS là 55,83mm x 29,50mm. Màn hình sử dụng thấu kính phủ kính dày 0,7mm để bảo vệ bề mặt.

Được thiết kế với cấu trúc chống thấm nước và đầu nối FPC 25 chân (FH35C-25S-0.3SHW(50)), mô-đun này có thể chịu được các môi trường hoạt động đầy thách thức trong khi vẫn duy trì kết nối tín hiệu đáng tin cậy. Mô-đun này hoạt động trong dải điện áp từ 2,8V đến 3,3V và phù hợp cho các ứng dụng trong điều khiển công nghiệp, thiết bị y tế, thiết bị nhà thông minh, thiết bị cầm tay và thiết bị đầu cuối IoT, nơi hiệu quả không gian và chất lượng hiển thị là những yêu cầu quan trọng.

Giao diện cảm ứng điện dung hỗ trợ các cử chỉ cảm ứng đa điểm, nâng cao khả năng tương tác của người dùng trong các giao diện điều khiển bằng menu và ứng dụng bảng điều khiển. Công nghệ IPS đảm bảo màn hình duy trì độ tương phản và độ chính xác màu sắc tuyệt vời ở các góc nhìn lên tới 80 độ theo mọi hướng, khiến màn hình trở nên lý tưởng cho các thiết bị mà nhiều người dùng có thể cần xem màn hình cùng lúc hoặc nơi màn hình có thể được đặt ở các góc khác nhau trong vỏ sản phẩm cuối cùng.

Tính năng sản phẩm

1. Màn hình IPS 1,9 inch nhỏ gọn với độ phân giải 170x320

CH190QV02A-CT sử dụng công nghệ IPS (Chuyển mạch trên mặt phẳng) tiên tiến để mang lại hiệu suất xem vượt trội trong kiểu dáng nhỏ gọn 1,9 inch. Không giống như các tấm nền TN tiêu chuẩn bị dịch chuyển màu và giảm độ tương phản ở các góc lệch tâm, mô-đun IPS này duy trì độ chính xác màu sắc và chất lượng hình ảnh nhất quán trên toàn bộ hình nón xem 80 độ theo mọi hướng. Độ phân giải 170x320 pixel cung cấp văn bản sắc nét, dễ đọc và đồ họa chi tiết trong một vùng hoạt động nhỏ chỉ 42,72mm x 22,70mm, khiến nó trở nên lý tưởng cho các ứng dụng có không gian hạn chế như dụng cụ cầm tay, đầu dò y tế và bảng HMI nhỏ gọn, nơi mỗi milimet đều có giá trị.

2. Độ sáng 400 cd/m2 có thể đọc được dưới ánh sáng mặt trời

Với mức độ sáng 400 cd/m2, mô-đun hiển thị này mang đến khả năng đọc tuyệt vời ở cả môi trường trong nhà và bán ngoài trời. Đèn nền có độ sáng cao đảm bảo rằng nội dung trên màn hình vẫn hiển thị trong điều kiện ánh sáng xung quanh sáng, chẳng hạn như thiết bị đầu cuối ở sàn nhà kho, thiết bị giám sát ngoài trời hoặc màn hình bảng điều khiển ô tô. Khi kết hợp với tỷ lệ tương phản cao tự nhiên của tấm nền IPS, đèn nền 400 cd/m2 mang lại màu sắc rực rỡ và màu đen sâu giúp nâng cao trải nghiệm người dùng trong nhiều tình huống ứng dụng đa dạng.

3. Cảm ứng điện dung tích hợp với giao diện I2C

Mô-đun này đi kèm với một bảng điều khiển cảm ứng điện dung (CTP) được liên kết tại nhà máy giúp loại bỏ sự phức tạp trong việc tìm nguồn cung ứng và lắp ráp một bộ phận cảm ứng riêng biệt. Bộ điều khiển cảm ứng giao tiếp thông qua giao thức I2C tiêu chuẩn công nghiệp, cho phép tích hợp liền mạch với hầu hết các bộ vi điều khiển chính thống mà không cần phát triển thêm trình điều khiển. Thấu kính phủ kính có độ dày 0,7mm giúp bảo vệ bề mặt chắc chắn đồng thời duy trì độ nhạy cảm ứng tuyệt vời và độ rõ quang học. Giải pháp tích hợp này giúp giảm chi phí BOM, tiết kiệm không gian PCB và tăng tốc thời gian tiếp thị cho các nhà phát triển sản phẩm.

4. Tính linh hoạt của giao diện kép: SPI và i80 song song

CH190QV02A-CT hỗ trợ cả hai chế độ giao diện song song 8 bit SPI 4 dòng và hệ thống i80 8 bit, giúp các nhà thiết kế tự do lựa chọn giao diện phù hợp nhất cho ứng dụng của mình. Chế độ SPI lý tưởng cho các hệ thống có GPIO hạn chế, chỉ yêu cầu kết nối chân cắm tối thiểu để điều khiển màn hình. Giao diện song song i80 cung cấp thông lượng dữ liệu cao hơn, phù hợp với các ứng dụng yêu cầu cập nhật màn hình thường xuyên hoặc nội dung động. Thiết kế giao diện kép này đảm bảo khả năng tương thích với nhiều nền tảng MCU bao gồm STM32, ESP32, Renesas.

5. Cấu trúc chống thấm cho môi trường khắc nghiệt

Được thiết kế với cấu trúc chống nước chuyên dụng, mô-đun LCD này được thiết kế để hoạt động đáng tin cậy trong môi trường có thể có độ ẩm, bụi hoặc ngưng tụ. Lớp đệm bảo vệ xung quanh cụm LENS và FPC, kết hợp với lớp kính che 0,7mm và cấu trúc DST (Băng keo hai mặt), tạo ra rào cản chống lại sự xâm nhập của chất lỏng và các hạt. Điều này làm cho mô-đun trở thành sự lựa chọn tuyệt vời cho thiết bị ngoài trời, máy móc chế biến thực phẩm, khu vực khử trùng y tế và hệ thống tự động hóa công nghiệp, nơi khả năng phục hồi môi trường là một yêu cầu quan trọng.

Bản vẽ sản phẩm

Thông số kỹ thuật chi tiết

Giới thiệu tùy chỉnh

Công ty TNHH Quang Điện tử Chenghao Thâm Quyến cung cấp các dịch vụ tùy chỉnh toàn diện cho mô-đun LCD LCD, màn hình LCD đơn sắc, mô-đun OLED màu và mô-đun OLED đơn sắc. Với nhiều năm kinh nghiệm trong sản xuất mô-đun màn hình, chúng tôi hiểu rằng các giải pháp hiển thị sẵn có không phải lúc nào cũng đáp ứng được yêu cầu cụ thể của mọi ứng dụng. Nhóm kỹ thuật của chúng tôi làm việc chặt chẽ với khách hàng để phát triển các giải pháp hiển thị phù hợp nhằm giải quyết các hạn chế về thiết kế độc đáo, điều kiện môi trường và mục tiêu hiệu suất.

Tùy chỉnh FPC:Chúng tôi cung cấp các dịch vụ thiết kế và chế tạo FPC (Mạch in linh hoạt) linh hoạt, bao gồm cấu trúc hình dạng tùy chỉnh, hình dạng ngón tay vàng và điều chỉnh số lượng chốt. Cho dù bạn cần hướng đầu nối cụ thể, chiều dài cáp mở rộng hay tấm chắn EMI bổ sung, khả năng tùy chỉnh FPC của chúng tôi đảm bảo tích hợp liền mạch với thiết kế PCB chính của bạn.

Tùy chỉnh giao diện:Các mô-đun của chúng tôi hỗ trợ nhiều tùy chọn giao diện khác nhau bao gồm SPI, MCU, RGB, MIPI, LVDS, eDP và HDMI. Chúng tôi có thể điều chỉnh sơ đồ điều khiển để phù hợp với bộ xử lý ứng dụng hoặc MCU ưa thích của bạn, giảm nhu cầu về bộ chuyển đổi cấp độ hoặc bộ chuyển đổi giao thức trong kiến ​​trúc hệ thống của bạn.

Tùy chỉnh độ sáng:Tùy thuộc vào môi trường ứng dụng của bạn, chúng tôi cung cấp mức độ sáng tiêu chuẩn (200-300 cd/m2), tùy chọn độ sáng cao (500 cd/m2 trở lên) và cấu hình đèn nền có thể điều chỉnh. Đối với CH190QV02A-CT, độ sáng tiêu chuẩn 400 cd/m2 có thể được tùy chỉnh để phù hợp với yêu cầu cụ thể về khả năng hiển thị trong nhà hoặc ngoài trời.

Tùy chọn bảng điều khiển cảm ứng:Chúng tôi cung cấp cấu hình cảm ứng điện dung (CTP), cảm ứng điện trở và không cảm ứng dựa trên nhu cầu ứng dụng của bạn. Đối với các thiết bị yêu cầu thao tác bằng găng tay hoặc đầu vào bằng bút cảm ứng, cảm ứng điện trở đều có sẵn. Đối với các giao diện hiện đại yêu cầu cử chỉ cảm ứng đa điểm và tương tác người dùng mượt mà, các giải pháp cảm ứng điện dung của chúng tôi mang lại khả năng phản hồi tuyệt vời.

Điều trị chống chói (AG):Để cải thiện khả năng đọc trong môi trường sáng, chúng tôi cung cấp phương pháp xử lý bề mặt chống chói giúp giảm phản xạ ánh sáng xung quanh. Điều này đặc biệt có lợi cho các thiết bị ngoài trời, màn hình ô tô và thiết bị y tế nơi độ chói của màn hình có thể ảnh hưởng đến khả năng sử dụng.

Tùy chỉnh ống kính nắp kính:Dịch vụ tùy chỉnh ống kính nắp kính của chúng tôi cho phép điều chỉnh độ dày (từ 0,5 mm đến 2,0 mm), hình dạng (góc tròn, khía khía hoặc đường cắt đặc biệt), màu sắc (trắng, đen hoặc tùy chỉnh) và in lụa (logo, biểu tượng hoặc đường viền trang trí). CH190QV02A-CT có ống kính che 0,7mm với viền màn hình lụa màu đen và chúng tôi có thể sửa đổi các thông số này để phù hợp với thẩm mỹ thiết kế sản phẩm của bạn.

Với moq linh hoạt và khả năng tạo mẫu nhanh, Chenghao là đối tác lý tưởng của bạn về các giải pháp hiển thị tùy chỉnh giúp đẩy nhanh chu kỳ phát triển sản phẩm của bạn và giảm thời gian đưa sản phẩm ra thị trường.

Trường hợp ứng dụng

1. Thiết bị đầu cuối cầm tay công nghiệp

Kiểu dáng nhỏ gọn 1,9 inch và kết cấu chống nước giúp CH190QV02A-CT trở thành lựa chọn tuyệt vời cho các thiết bị đầu cuối công nghiệp cầm tay dùng trong quản lý kho hàng, theo dõi hậu cần và các ứng dụng dịch vụ tại hiện trường. Độ phân giải 170x320 pixel cung cấp đủ diện tích màn hình để hiển thị danh sách hàng tồn kho, kết quả quét mã vạch và lời nhắc điều hướng trong khi vẫn duy trì kích thước nhỏ của thiết bị để thao tác bằng một tay. Độ sáng 400 cd/m2 đảm bảo khả năng đọc ở cả kho trong nhà và khu vực chất hàng ngoài trời, trong khi giao diện cảm ứng điện dung cho phép điều hướng menu và nhập dữ liệu trực quan mà không cần bàn phím vật lý. Cấu trúc chống thấm nước bảo vệ màn hình khỏi độ ẩm và bụi gặp phải trong môi trường công nghiệp, kéo dài tuổi thọ thiết bị và giảm yêu cầu bảo trì.

2. Thiết bị theo dõi y tế

Trong lĩnh vực y tế, CH190QV02A-CT rất phù hợp cho thiết bị chẩn đoán di động và thiết bị theo dõi bệnh nhân trong đó kích thước, độ tin cậy và chất lượng hiển thị là rất quan trọng. Công nghệ IPS mang lại khả năng tái tạo màu sắc và độ tương phản nhất quán ở góc nhìn rộng, điều này rất cần thiết cho các chuyên gia y tế, những người có thể cần xem màn hình từ nhiều vị trí khác nhau trong quá trình thực hiện thủ thuật. Giao diện cảm ứng điện dung cho phép vận hành bằng tay khi đeo găng khi được cấu hình phù hợp, giúp nó phù hợp với môi trường lâm sàng nơi các quy trình vệ sinh yêu cầu lớp bảo vệ bằng rào chắn. Phạm vi nhiệt độ hoạt động rộng và thiết kế chống thấm nước của mô-đun cũng khiến mô-đun này phù hợp với các thiết bị y tế có khả năng khử trùng vốn phải chịu được việc vệ sinh và khử trùng định kỳ.

3. Bảng điều khiển nhà thông minh

Cấu hình mỏng và khả năng cảm ứng tích hợp của CH190QV02A-CT khiến nó trở thành giải pháp hiển thị lý tưởng cho bảng điều khiển nhà thông minh, bộ điều nhiệt và giao diện giám sát môi trường. Màn hình 1,9 inch đủ lớn để hiển thị các chỉ số nhiệt độ, mức độ ẩm, biểu tượng trạng thái hệ thống và điều khiển dựa trên cảm ứng trong khi vẫn không gây khó chịu khi gắn trên tường hoặc tích hợp vào thiết bị tự động hóa gia đình. Các tùy chọn giao diện kép (SPI và i80) mang lại sự linh hoạt khi tích hợp với các bộ điều khiển nhà thông minh phổ biến và nền tảng cổng IoT, trong khi độ sáng 400 cd/m2 đảm bảo màn hình vẫn có thể đọc được trong nhiều điều kiện ánh sáng trong nhà khác nhau, từ hành lang thiếu ánh sáng đến phòng khách có ánh nắng.

Câu hỏi thường gặp

Q1: Mô-đun hiển thị này có thể được sử dụng ngoài trời không?

Có, CH190QV02A-CT có độ sáng đèn nền 400 cd/m2, mang lại khả năng đọc tốt trong môi trường bán ngoài trời và khu vực ngoài trời có bóng râm. Đối với các ứng dụng có ánh sáng mặt trời trực tiếp, chúng tôi khuyên bạn nên đánh giá màn hình trong điều kiện ánh sáng cụ thể của mình. Dịch vụ tùy chỉnh của chúng tôi cũng có thể tăng độ sáng lên 500 cd/m2 hoặc cao hơn nếu cần.

Câu 2: Mức điện áp giao diện của mô-đun này là gì?

Mô-đun này hoạt động ở điện áp I/O từ 2,8V đến 3,3V, tương thích với các hệ thống logic 3,3V tiêu chuẩn. Nếu hệ thống của bạn sử dụng mức logic khác (chẳng hạn như 1,8V hoặc 5V), chúng tôi có thể đưa ra đề xuất về các giải pháp chuyển mức logic phù hợp.

Câu hỏi 3: Bảng điều khiển cảm ứng điện dung có hỗ trợ cử chỉ cảm ứng đa điểm không?

Có, bộ điều khiển cảm ứng điện dung tích hợp hỗ trợ các cử chỉ cảm ứng đa điểm cơ bản bao gồm chạm, chạm hai lần, vuốt và chụm-thu phóng. Giao diện I2C cung cấp khả năng truyền dữ liệu cảm ứng nhạy để tương tác người dùng mượt mà. Bảng điều khiển cảm ứng cũng có thể được tùy chỉnh để vận hành bằng tay đeo găng nếu cần cho các ứng dụng y tế hoặc công nghiệp.

Q4: Số lượng đặt hàng tối thiểu (MOQ) cho mẫu này là bao nhiêu?

MOQ tiêu chuẩn của chúng tôi cho mô hình này bắt đầu từ một lô tối thiểu hợp lý. Để tạo mẫu và sản xuất quy mô nhỏ, chúng tôi cung cấp số lượng mẫu. Vui lòng liên hệ với nhóm bán hàng của chúng tôi để biết thông tin moq cụ thể dựa trên yêu cầu dự án của bạn.

Câu 5: Đầu nối FPC hoặc chiều dài cáp có thể được tùy chỉnh không?

Tuyệt đối. Như được mô tả trong phần giới thiệu tùy chỉnh, chúng tôi cung cấp tùy chỉnh FPC đầy đủ bao gồm loại đầu nối, số lượng chân, chiều dài cáp và thiết kế ngón tay vàng. Nếu cấu hình đầu nối FH35C-25S-0.3SHW(50) tiêu chuẩn không khớp với bố cục PCB của bạn, nhóm kỹ thuật của chúng tôi có thể thiết kế giải pháp FPC tùy chỉnh để đảm bảo kết nối phù hợp và đáng tin cậy.

Q6: Màn hình có phù hợp với các thiết bị chạy bằng pin không?

Q7: Mô-đun này có được chứng nhận RoHS không?

Có, tất cả các sản phẩm của Công ty TNHH Quang Điện Tử Chenghao Thâm Quyến đều được sản xuất tuân thủ các chỉ thị RoHS. Quy trình sản xuất của chúng tôi tuân theo các tiêu chuẩn kiểm soát chất lượng và môi trường nghiêm ngặt. Tài liệu chứng nhận RoHS có sẵn theo yêu cầu.
