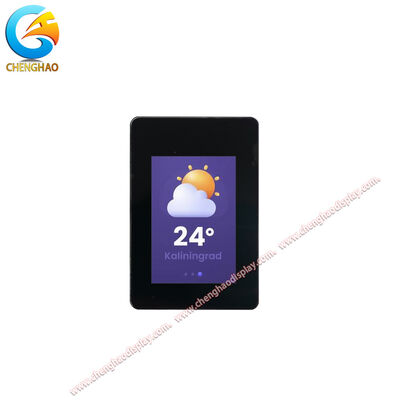

1.14 inch IPS TFT LCD Module SPI Interface nhiệt độ rộng cho ứng dụng công nghiệp

Mô tả sản phẩm

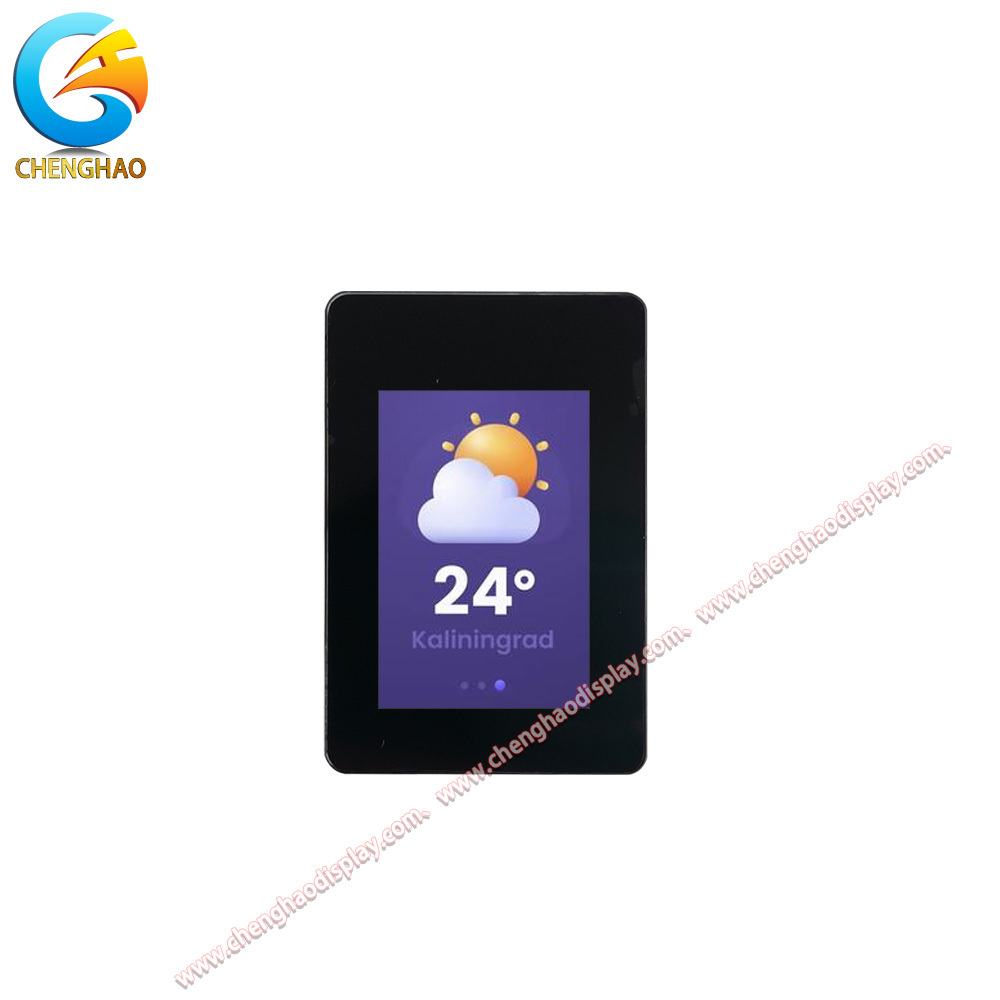

CH114QV01A-L-PA là mô-đun IPS TFT LCD 1,14 inch nhỏ gọn được thiết kế cho các ứng dụng công nghiệp và nhúng yêu cầu hiệu suất hiển thị đáng tin cậy trong môi trường có không gian hạn chế. Màn hình dạng nhỏ này có độ phân giải 135×RGB×240 điểm, mang lại hình ảnh rõ ràng và sắc nét phù hợp với giao diện người dùng, chỉ báo trạng thái và bảng trực quan hóa dữ liệu.

Được xây dựng với công nghệ IPS (Chuyển đổi trên mặt phẳng) tiên tiến, mô-đun LCD TFT này cung cấp góc nhìn đầy đủ đặc biệt 80/80/80/80 độ, đảm bảo tái tạo màu sắc và chất lượng hình ảnh nhất quán từ hầu hết mọi hướng nhìn. Chế độ hiển thị truyền qua với trạng thái đen thông thường mang lại tỷ lệ tương phản tuyệt vời, khiến nó trở nên lý tưởng cho cả môi trường ánh sáng trong nhà và được điều khiển.

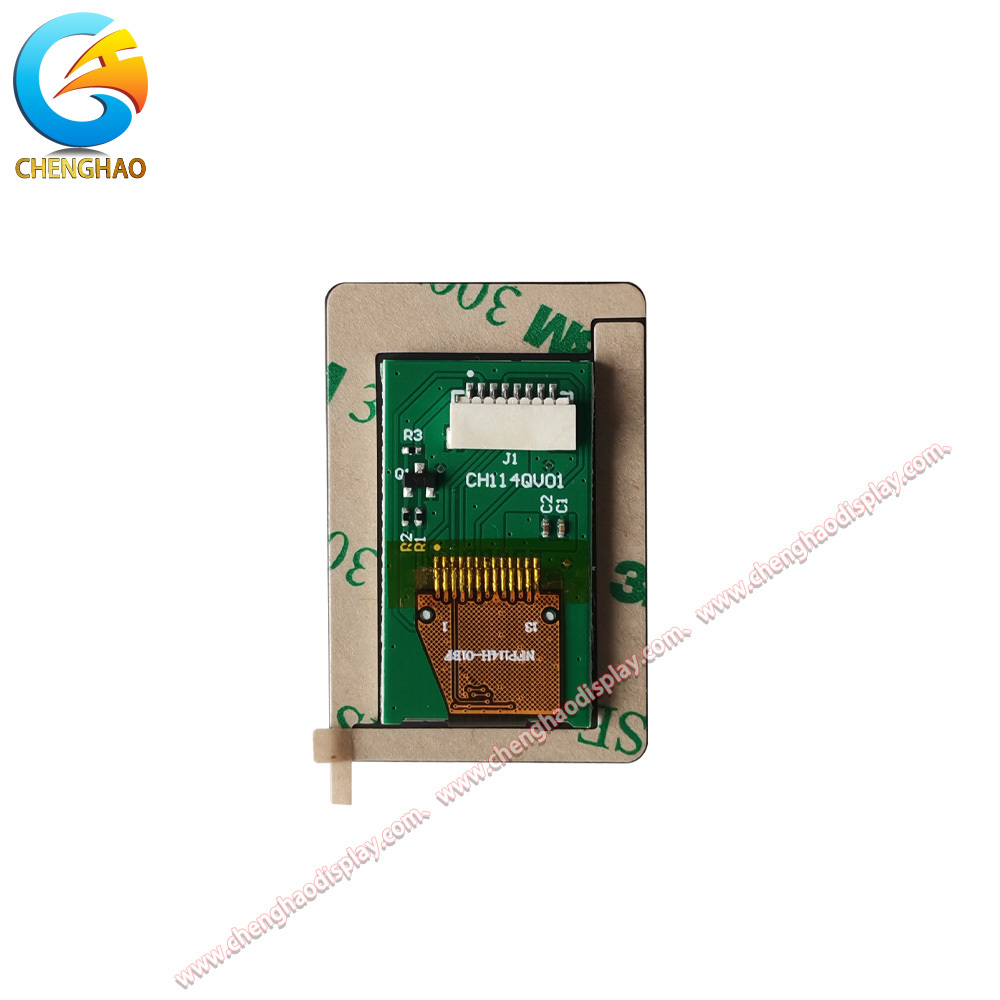

Mô-đun này sử dụng giao thức truyền thông SPI (Giao diện ngoại vi nối tiếp), giúp giảm đáng kể số lượng chân kết nối cần thiết xuống chỉ còn 8 chân trên FPC. Kiến trúc giao diện đơn giản hóa này làm cho CH114QV01A-L-PA đặc biệt phù hợp để tích hợp với bộ vi điều khiển và hệ thống nhúng nơi tài nguyên GPIO bị hạn chế.

Với độ sáng thông thường là 350 cd/m2, màn hình này mang lại độ sáng thích hợp cho hầu hết các ứng dụng trong nhà trong khi vẫn duy trì hiệu quả sử dụng điện. Mô-đun này được thiết kế để hoạt động đáng tin cậy trong phạm vi nhiệt độ rộng từ -20°C đến +70°C, với khả năng lưu trữ mở rộng từ -30°C đến +80°C, đảm bảo hiệu suất đáng tin cậy trong các môi trường công nghiệp đòi hỏi khắt khe.

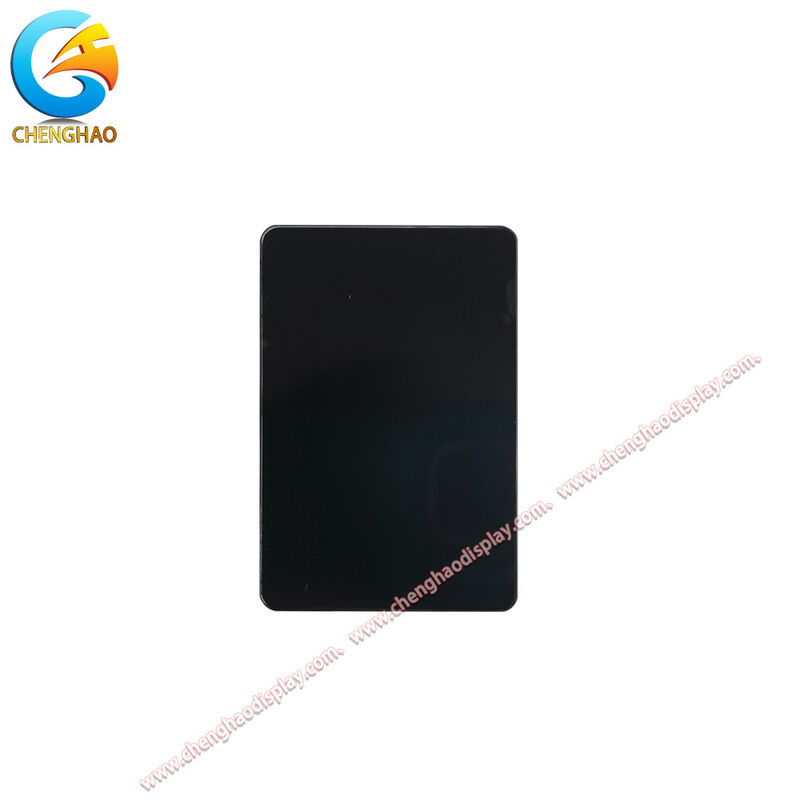

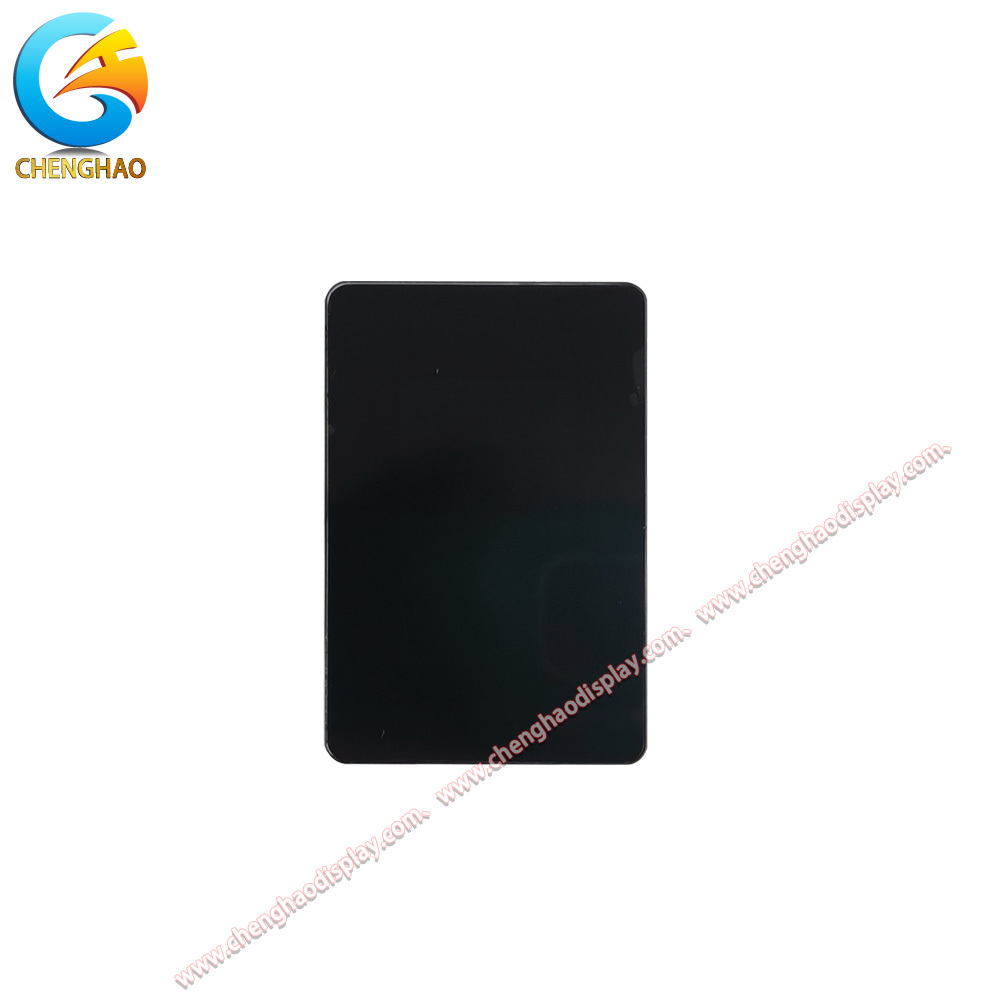

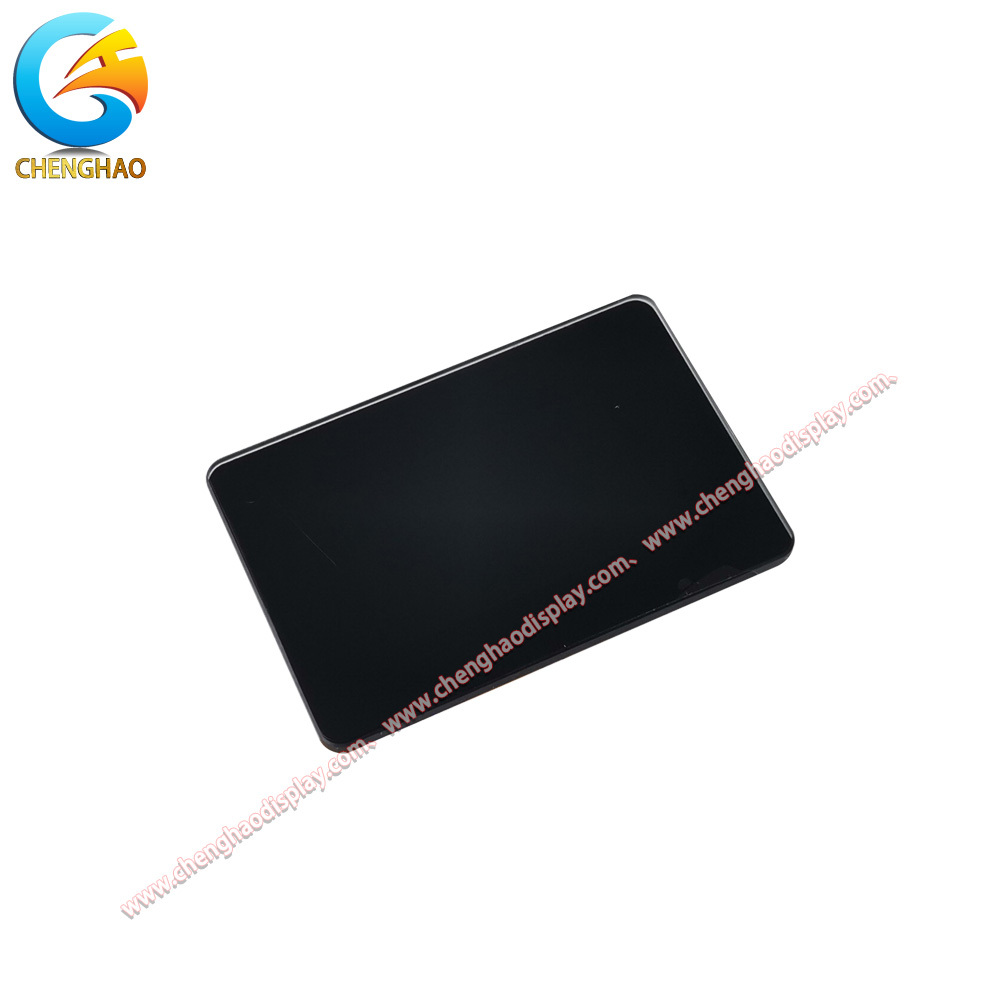

Một tính năng đặc biệt của mô-đun này là vỏ bảo vệ Glass LENS tích hợp có độ dày 1,8mm, cung cấp khả năng bảo vệ cơ học nâng cao cho bảng điều khiển TFT bên dưới mà không có chức năng cảm ứng. Cấu trúc chắc chắn này giúp màn hình phù hợp với các ứng dụng yêu cầu độ bền vật lý nhưng không yêu cầu tương tác cảm ứng điện dung.

Vùng hoạt động có kích thước 14,86×24,91 mm trong kích thước tổng thể của đường viền TFT là 27,80×31,00 mm, mang lại sự cân bằng tối ưu giữa không gian hiển thị và kích thước nhỏ gọn cho các thiết bị di động và cầm tay.

Tính năng sản phẩm

Kích thước nhỏ gọn cho các ứng dụng bị giới hạn về không gianHệ số dạng 1,14 inch làm cho mô-đun IPS TFT LCD này trở thành sự lựa chọn tuyệt vời cho các thiết bị cầm tay, dụng cụ cầm tay và hệ thống nhúng trong đó không gian bo mạch và thể tích vỏ ở mức cao. Diện tích nhỏ cho phép các nhà thiết kế tích hợp màn hình chức năng mà không làm tăng đáng kể kích thước sản phẩm.

Công nghệ IPS cho trải nghiệm xem vượt trộiKhông giống như tấm nền TN thông thường, công nghệ IPS được sử dụng trong mô-đun này cung cấp độ chính xác màu sắc và độ sáng nhất quán trên mọi góc nhìn. Người dùng có thể xem màn hình từ bất kỳ hướng nào mà không gặp phải hiện tượng chuyển màu hoặc giảm độ tương phản, điều này đặc biệt có giá trị đối với môi trường cộng tác nơi nhiều người dùng có thể xem cùng một màn hình.

Giao diện SPI để tích hợp đơn giản hóaGiao thức truyền thông SPI giảm độ phức tạp của giao diện xuống chỉ còn 8 chân, giúp mô-đun này có khả năng tương thích cao với nhiều loại bộ vi điều khiển bao gồm dòng ARM Cortex-M, ESP32 và các nền tảng nhúng phổ biến khác. Số lượng chân được đơn giản hóa cũng làm giảm độ phức tạp của việc định tuyến FPC và cải thiện độ tin cậy của toàn bộ hệ thống.

Phạm vi hoạt động nhiệt độ rộngVới khả năng hoạt động từ -20°C đến +70°C, mô-đun hiển thị này được thiết kế để hoạt động đáng tin cậy trong môi trường công nghiệp đầy thách thức. Từ kho lạnh đến ki-ốt ngoài trời ở vùng khí hậu ôn đới, CH114QV01A-L-PA duy trì hiệu suất ổn định mà không cần thêm hệ thống sưởi hoặc làm mát.

Xây dựng LENS kính bảo vệLớp vỏ LENS bằng kính tích hợp dày 1,8mm mang đến khả năng bảo vệ cơ học chắc chắn chống trầy xước, va đập và các chất gây ô nhiễm môi trường. Tính năng này kéo dài tuổi thọ của mô-đun trong các ứng dụng mà màn hình có thể tiếp xúc vật lý hoặc điều kiện hoạt động khắc nghiệt.

Hoạt động tiết kiệm năng lượngMức độ sáng 350 cd/m2 tạo ra sự cân bằng tối ưu giữa khả năng hiển thị và mức tiêu thụ điện năng. Hiệu quả này làm cho mô-đun phù hợp với các thiết bị chạy bằng pin trong đó nguồn điện hiển thị phải được quản lý cẩn thận để tối đa hóa thời gian hoạt động.

Bản vẽ sản phẩm

Thông số kỹ thuật chi tiết

Giới thiệu tùy chỉnh

Chenghao cung cấp các dịch vụ tùy chỉnh toàn diện cho mô-đun LCD TFT, màn hình LCD đơn sắc, mô-đun OLED màu và mô-đun OLED đơn sắc. Đối với CH114QV01A-L-PA và các màn hình IPS TFT kích thước nhỏ tương tự, chúng tôi cung cấp các tùy chọn tùy chỉnh linh hoạt để đáp ứng các yêu cầu ứng dụng đa dạng.

Tùy chỉnh FPCChúng tôi có thể tùy chỉnh hình dạng, chiều dài và cấu hình chân FPC theo bố cục PCB của bạn. Cho dù bạn cần định hướng đầu nối cụ thể, độ dài FPC mở rộng để định tuyến linh hoạt hay cách gán chân cắm được sửa đổi, nhóm kỹ thuật của chúng tôi đều có thể thiết kế giải pháp FPC tối ưu cho sản phẩm của bạn.

Tùy chọn giao diệnMặc dù mô-đun này có giao diện SPI, Chenghao hỗ trợ nhiều loại giao diện bao gồm MCU, RGB, MIPI, LVDS, eDP và HDMI. Đối với các ứng dụng yêu cầu băng thông cao hơn hoặc khả năng tương thích giao thức khác, chúng tôi có thể đề xuất các giải pháp giao diện thay thế từ danh mục sản phẩm của mình.

Tùy chỉnh độ sángĐộ sáng tiêu chuẩn 350 cd/m2 phù hợp với hầu hết các ứng dụng trong nhà. Đối với môi trường ngoài trời hoặc có nhiều ánh sáng xung quanh, chúng tôi cung cấp các tùy chọn độ sáng cao vượt quá 500 cd/m2 để có thể đọc được dưới ánh sáng mặt trời. Ngược lại, đối với các ứng dụng nhạy cảm với nguồn điện, các biến thể có độ sáng thấp hơn có thể được cấu hình để kéo dài tuổi thọ pin.

Giải pháp kính che phủLENS thủy tinh tích hợp có thể được tùy chỉnh về độ dày, hình dạng và xử lý bề mặt. Các tùy chọn bao gồm lớp phủ chống chói (AG) để giảm phản xạ, xử lý chống dấu vân tay (AF) và in lụa tùy chỉnh cho nhãn hiệu hoặc lớp phủ chức năng.

Tích hợp cảm ứngMặc dù mô-đun cụ thể này không bao gồm chức năng cảm ứng, Chenghao cung cấp cả tùy chọn tích hợp cảm ứng điện dung (CTP) và cảm ứng điện trở (RTP) cho các mô-đun hiển thị tương thích. Các giải pháp cảm ứng có thể được điều chỉnh cho phù hợp với các trường hợp sử dụng khác nhau, từ cảm ứng một lần cơ bản đến cảm ứng đa điểm nâng cao có hỗ trợ găng tay.

Trường hợp ứng dụng

Dụng cụ kiểm tra cầm tayMàn hình 1,14 inch nhỏ gọn lý tưởng cho đồng hồ vạn năng cầm tay, máy hiện sóng cầm tay và thiết bị đo trường. Góc nhìn đầy đủ IPS đảm bảo vẫn hiển thị các số đọc từ nhiều vị trí khác nhau, trong khi giao diện SPI đơn giản hóa việc tích hợp với các bộ xử lý nhúng thường được sử dụng trong thiết bị kiểm tra.

Bảng điều khiển công nghiệpCác bảng HMI kích thước nhỏ trong các hệ thống tự động hóa công nghiệp được hưởng lợi từ phạm vi nhiệt độ rộng của mô-đun này và khả năng bảo vệ Thấu kính Thủy tinh chắc chắn. Màn hình có thể hiển thị các chỉ báo trạng thái, giá trị tham số và giao diện đồ họa đơn giản trong tủ điều khiển, hệ thống PLC và mô-đun I/O phân tán.

Thiết bị chẩn đoán y tếCác thiết bị y tế cầm tay như máy đo nồng độ oxy trong mạch, máy theo dõi lượng đường trong máu và các công cụ chẩn đoán cầm tay yêu cầu màn hình nhỏ gọn với hiệu suất đáng tin cậy. Độ sáng 350 cd/m2 đảm bảo tầm nhìn rõ ràng trong môi trường lâm sàng, đồng thời lớp kính bảo vệ chịu được các quy trình xử lý và vệ sinh thường xuyên.

Bộ điều khiển nhà thông minhBộ điều nhiệt gắn trên tường, công tắc thông minh và trung tâm điều khiển IoT có thể sử dụng màn hình này để hiển thị chỉ số nhiệt độ, biểu tượng trạng thái và giao diện menu. Số lượng chân cắm thấp của giao diện SPI giúp giao diện này phù hợp với các thiết bị IoT có giới hạn về tài nguyên và khả năng chịu nhiệt độ rộng đảm bảo hoạt động đáng tin cậy trong các điều kiện trong nhà khác nhau.

Điện tử tiêu dùngMáy nghe nhạc di động, thiết bị theo dõi sức khỏe di động và thiết bị chơi game cầm tay được hưởng lợi từ kiểu dáng nhỏ gọn và hoạt động tiết kiệm năng lượng. Công nghệ IPS mang đến khả năng tái tạo màu sắc nhất quán cho giao diện người dùng, đồng thời kính bảo vệ giúp tăng độ bền của sản phẩm trong các tình huống sử dụng hàng ngày.

Câu hỏi thường gặp

Q1: Ưu điểm của giao diện SPI cho mô-đun hiển thị này là gì?Câu trả lời 1: SPI (Giao diện ngoại vi nối tiếp) chỉ yêu cầu 4 đường tín hiệu (SCL, SDA, CS, DC) cộng với nguồn và nối đất, giảm đáng kể số lượng chân so với giao diện song song. Điều này làm cho mô-đun trở nên lý tưởng cho các bộ vi điều khiển có nguồn GPIO hạn chế, đơn giản hóa việc định tuyến PCB và giảm chi phí tổng thể của hệ thống. Sự đánh đổi là tốc độ làm mới chậm hơn một chút, có thể chấp nhận được đối với giao diện người dùng tĩnh hoặc cập nhật chậm.

Q2: Mô-đun này có thể được sử dụng ngoài trời không?Trả lời 2: Với độ sáng 350 cd/m2, mô-đun này phù hợp với các khu vực ngoài trời có bóng râm hoặc môi trường trong nhà có ánh sáng xung quanh. Đối với các ứng dụng có ánh sáng mặt trời trực tiếp, chúng tôi khuyên dùng các biến thể có độ sáng cao trên 500 cd/m2. Phạm vi nhiệt độ hoạt động rộng (-20°C đến +70°C) cũng hỗ trợ triển khai ngoài trời ở vùng khí hậu ôn đới mà không cần kiểm soát môi trường bổ sung.

Câu hỏi 3: Mục đích của nắp ống kính thủy tinh là gì?Câu trả lời 3: Thấu kính thủy tinh dày 1,8mm cung cấp khả năng bảo vệ cơ học cho màn hình TFT bên dưới, bảo vệ màn hình khỏi trầy xước, va đập và bụi xâm nhập. Điều này làm cho mô-đun phù hợp với các ứng dụng mà màn hình có thể tiếp xúc vật lý hoặc môi trường khắc nghiệt. Lưu ý rằng mặt kính này không bao gồm chức năng cảm ứng.

Q4: Công nghệ IPS cải thiện trải nghiệm xem như thế nào?Câu trả lời 4: Công nghệ IPS (In-Plane Switching) giúp loại bỏ hiện tượng dịch màu và giảm độ tương phản điển hình của tấm nền TN thông thường khi nhìn từ các góc lệch trục. Với góc nhìn 80/80/80/80, người dùng có thể nhìn thấy màu sắc và độ sáng nhất quán từ hầu hết mọi hướng, khiến màn hình này trở nên tuyệt vời trong môi trường cộng tác hoặc các thiết bị cầm tay được sử dụng theo nhiều hướng khác nhau.

Câu hỏi 5: Có những tùy chọn tùy chỉnh nào cho mô-đun này?Câu trả lời 5: Chenghao cung cấp tùy chỉnh FPC (hình dạng, chiều dài, cấu hình chốt), các biến thể độ sáng (tiêu chuẩn đến độ sáng cao), tùy chọn kính phủ (lớp phủ AG, xử lý AF, in lụa tùy chỉnh) và các giải pháp giao diện thay thế. Đối với các ứng dụng hỗ trợ cảm ứng, chúng tôi có thể đề xuất các biến thể cảm ứng điện dung hoặc điện trở tương thích từ danh mục sản phẩm của chúng tôi.

Câu hỏi 6: Thời gian sản xuất mẫu và sản xuất hàng loạt điển hình là bao lâu?A6: Các mẫu tiêu chuẩn thường có sẵn trong vòng 7-15 ngày làm việc. Đối với các đơn đặt hàng sản xuất hàng loạt, thời gian thực hiện phụ thuộc vào số lượng và yêu cầu tùy chỉnh, thường dao động từ 4-8 tuần. Liên hệ với nhóm bán hàng của chúng tôi để biết ước tính thời gian thực hiện cụ thể dựa trên yêu cầu dự án của bạn.

Câu hỏi 7: Có hỗ trợ kỹ thuật cho việc tích hợp không?Câu trả lời 7: Có, Chenghao cung cấp hỗ trợ kỹ thuật toàn diện bao gồm các ví dụ về mã trình điều khiển, trình tự khởi tạo, hướng dẫn tích hợp và tư vấn kỹ thuật trực tiếp. Nhóm kỹ thuật của chúng tôi có thể hỗ trợ cấu hình giao diện, tối ưu hóa quản lý nguồn và khắc phục sự cố trong quá trình phát triển sản phẩm của bạn.
