2.8 inch 240x320 IPS TFT LCD với Resistive Touch & Multiple Interfaces

Mô tả sản phẩm:

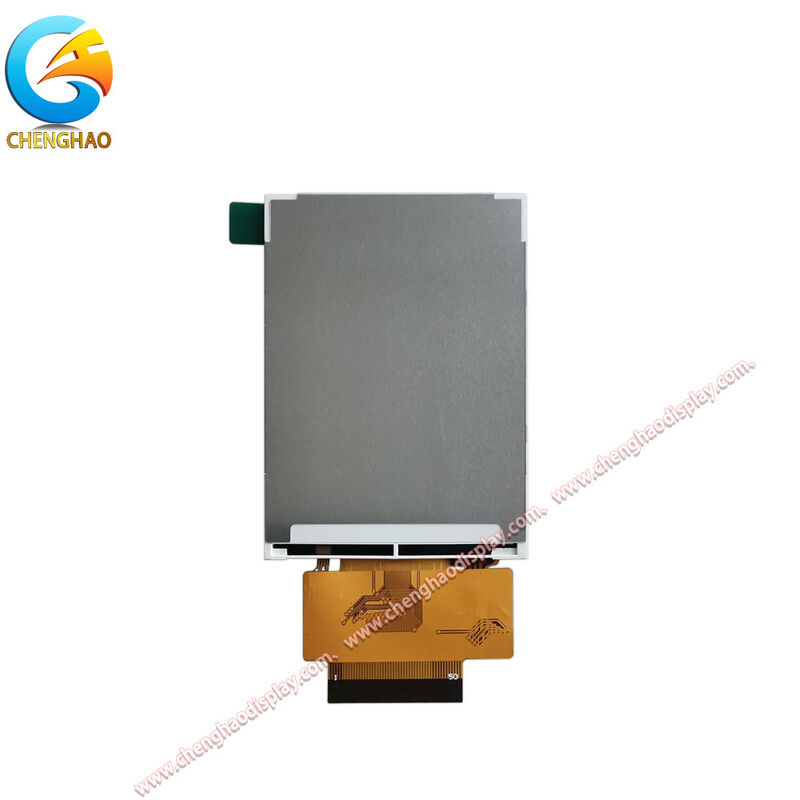

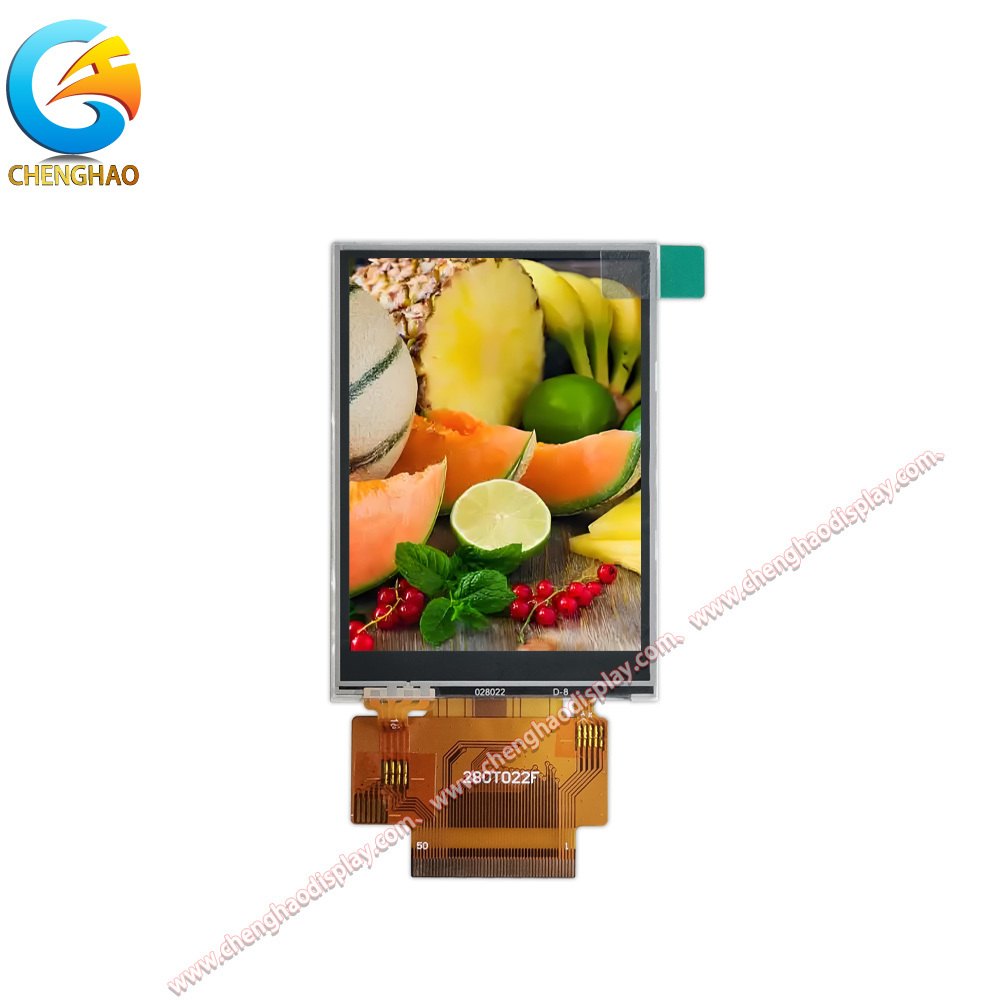

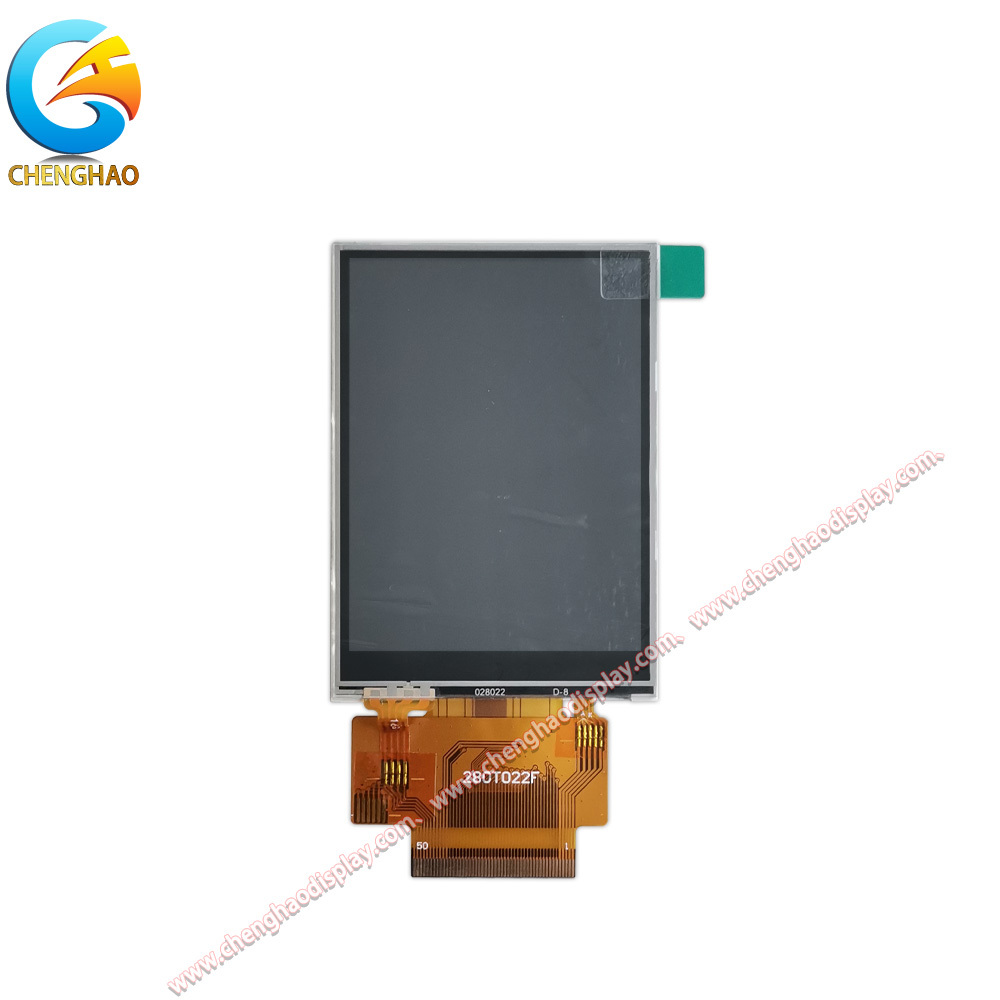

CH280QV22F-T là một mô-đun hiển thị LCD TFT hiệu suất cao 2,8 inch được thiết kế bởi Chenghao Optoelectronic cho các ứng dụng nhúng đa năng. Nó có độ phân giải QVGA 240x320 pixel,cung cấp hình ảnh sắc nét và chi tiết 65K màu sắc trong một khu vực hoạt động nhỏ gọn 43.2 x 57,6 mm. Sử dụng công nghệ IPS (In-Plane Switching), mô-đun cung cấp góc nhìn rộng đặc biệt 80/80/80/80 (Người trên/Người dưới/Người trái/Người phải),đảm bảo chất lượng hình ảnh nhất quán từ nhiều góc nhìn.

Mô-đun này tích hợp một bảng điều khiển cảm ứng kháng với giao diện USB, cung cấp kiểm soát đầu vào đáng tin cậy và chính xác.giải pháp cảm ứng có thể được nâng cấp tùy chọn lên cảm ứng dung lượng hoặc bỏ qua hoàn toàn dựa trên các yêu cầu của dự ánMàn hình có độ sáng cao 500 cd / m2, với tùy chỉnh có sẵn từ 300 đến 1000 cd / m2 để phù hợp với các điều kiện ánh sáng khác nhau.Nó được thiết kế để hoạt động đáng tin cậy trên một phạm vi nhiệt độ rộng từ -20 °C đến +70 °C, làm cho nó phù hợp với môi trường công nghiệp, ô tô và ngoài trời.

Để đảm bảo tích hợp liền mạch, CH280QV22F-T hỗ trợ nhiều giao thức giao diện, bao gồm SPI, MCU (tương tự) và RGB, cung cấp cho các nhà phát triển các tùy chọn kết nối đa năng.Kích thước vật lý nhỏ gọn của nó 50.0 x 69,2 x 3,4 mm và đầu nối FPC 50 chân tạo điều kiện dễ dàng lắp đặt trong các thiết kế không gian hạn chế.

Đặc điểm:

• Trải nghiệm xem IPS vượt trội:Với góc nhìn đối xứng 80 độ theo mọi hướng, bảng điều khiển IPS đảm bảo chuyển đổi màu sắc tối thiểu và mất độ tương phản,làm cho nó lý tưởng cho các ứng dụng mà nhiều người dùng xem màn hình từ các góc độ khác nhau.

• Khả năng tương thích đa giao diện:Các kỹ sư có thể chọn từ các giao diện SPI, MCU hoặc RGB để phù hợp với kiến trúc của hệ thống của họ.Sự linh hoạt này đơn giản hóa thiết kế phần cứng và giảm nhu cầu về các IC cầu bên ngoài hoặc chuyển đổi tín hiệu phức tạp.

• Sự dung nạp môi trường mạnh mẽ:Được thiết kế cho các điều kiện khó khăn, mô-đun hoạt động từ -20 °C đến +70 °C và lưu trữ từ -30 °C đến +80 °C. Độ bền này đảm bảo hiệu suất ổn định trong bảng điều khiển công nghiệp,bảng điều khiển ô tô, và thiết bị giám sát y tế.

• Độ sáng & chạm có thể tùy chỉnh:Độ sáng 500 cd / m2 tiêu chuẩn có thể được điều chỉnh từ 300 đến 1000 cd / m2 để dễ đọc ánh sáng mặt trời hoặc tiết kiệm năng lượng.cảm ứng kháng tiêu chuẩn có thể được trao đổi cho cảm ứng dung lượng hoặc không cảm ứng, cho phép điều chỉnh chính xác với nhu cầu tương tác người dùng và mục tiêu chi phí.

Các thông số kỹ thuật:

Tùy chỉnh:

Chenghao Optoelectronic cung cấp các dịch vụ tùy chỉnh rộng rãi cho mô-đun CH280QV22F-T, cho phép nó được điều chỉnh hoàn hảo cho nhu cầu ứng dụng cụ thể của bạn.Quá trình tùy chỉnh của chúng tôi là hợp tác và bao gồm các khía cạnh chính sau:

1)Tùy chỉnh FPC & Connector: Chúng tôi có thể sửa đổi hình dạng, chiều dài, cấu trúc và số pin của mạch in linh hoạt (FPC) (từ 50 pin tiêu chuẩn) để phù hợp với bố cục PCB và thiết kế vỏ độc đáo của bạn,đơn giản hóa lắp ráp và cải thiện độ tin cậy.

2)Hiển thị tùy chọn giao diện:Ngoài hỗ trợ SPI, MCU và RGB tiêu chuẩn, chúng tôi có thể tích hợp các giao diện khác như MIPI, LVDS, EDP hoặc HDMI theo yêu cầu, đảm bảo tương thích với bộ xử lý chủ hoặc hệ thống trên chip của bạn.

3)Điều chỉnh độ sáng đèn nền:Adjust the LED backlight brightness anywhere from 300 cd/m² to 1000 cd/m² (with options up to 1500 cd/m² for specific needs) to achieve optimal visibility in environments ranging from dim indoor settings to direct sunlight.

4)Phạm vi nhiệt độ mở rộng:Nhiệt độ hoạt động có thể được tùy chỉnh cho phạm vi rộng hơn hoặc chuyên biệt hơn, chẳng hạn như -45 °C đến +90 °C cho các ứng dụng môi trường khắc nghiệt,đảm bảo tính ổn định hiệu suất trong điều kiện khắc nghiệt nhất.

5)Ống bọc và tăng cường quang học:Tùy chỉnh hình dạng, độ dày, lớp phủ chống chói (AG) hoặc chống phản xạ (AR), và thêm in màn hình lụa (ví dụ: logo, ranh giới) cho cả các mục đích chức năng và thẩm mỹ.

6)Chọn bảng điều khiển cảm ứng:Chọn giữa cảm ứng kháng (tiêu chuẩn), cảm ứng điện dung dự kiến cho các cử chỉ đa cảm ứng, hoặc chọn không có bảng điều khiển cảm ứng dựa trên các yêu cầu của ứng dụng của bạn.

7)EMI/EMC Shielding:Tích hợp màn chắn nhiễu điện từ để đáp ứng các tiêu chuẩn quy định nghiêm ngặt và đảm bảo hoạt động ổn định trong môi trường ồn ào điện.

Nhóm kỹ sư của chúng tôi làm việc chặt chẽ với bạn từ khái niệm đến sản xuất, cung cấp nguyên mẫu để xác nhận và đảm bảo mô-đun tùy chỉnh đáp ứng tất cả các thông số kỹ thuật và chất lượng của bạn.

Hỗ trợ và Dịch vụ:

Chọn CH280QV22F-T cho phép bạn truy cập vào hỗ trợ kỹ thuật toàn diện và dịch vụ khách hàng từ Chenghao Optoelectronics,một hệ thống được thiết kế để đảm bảo sự thành công của dự án của bạn từ phát triển đến sản xuất hàng loạt.

Tài liệu kỹ thuật:Nhận định nghĩa chân chi tiết và thông số kỹ thuật thời gian giao diện để đơn giản hóa quy trình thiết kế của bạn.

Hỗ trợ thiết kế và tích hợp:Các kỹ sư ứng dụng giàu kinh nghiệm của chúng tôi cung cấp hướng dẫn về thiết kế sơ đồ, bố trí PCB và tích hợp phần mềm trình điều khiển cho các nền tảng MCU khác nhau.

Sản phẩm mẫu:Chúng tôi cung cấp các đơn vị mẫu tiêu chuẩn hoặc tùy chỉnh của CH280QV22F-T để bạn sử dụng trong giai đoạn tạo nguyên mẫu và đánh giá để xác minh hiệu suất và tương thích trước khi đặt hàng hàng loạt.

Sản xuất đáng tin cậy và đảm bảo chất lượng: Tất cả các mô-đun trải qua các thử nghiệm nghiêm ngặt, bao gồm kiểm tra điện, kiểm tra trực quan và kiểm tra lão hóa.Chúng tôi tuân thủ các quy trình kiểm soát chất lượng nghiêm ngặt để đảm bảo rằng mỗi đơn vị đáp ứng các tiêu chuẩn cao về độ tin cậy và độ bền.

Đơn đặt hàng và hậu cần linh hoạt: Chúng tôi hỗ trợ các khối lượng đơn đặt hàng khác nhau, từ lô nhỏ cho R&D đến sản xuất quy mô lớn.

Dịch vụ sau bán hàng và bảo hành: Chúng tôi cung cấp hỗ trợ bảo hành cho các sản phẩm tiêu chuẩn. Nhóm hỗ trợ chuyên dụng của chúng tôi sẵn sàng giúp bạn với bất kỳ vấn đề kỹ thuật hoặc câu hỏi nào bạn có thể có trong suốt vòng đời sản phẩm.

FAQ:

Q1: Số mô hình của màn hình cảm ứng LCD TFT là gì?

A1: Số mô hình là CH280QV22F-T.

Q2: Màn hình cảm ứng này có chứng nhận nào?

A2: Nó được chứng nhận với CE, RoHS và FCC.

Q3: Có yêu cầu số lượng đặt hàng tối thiểu cho sản phẩm này không?

A3: Không, không có số lượng đặt hàng tối thiểu (Không có MOQ) cho sản phẩm này.

Q4: Sản phẩm được đóng gói như thế nào để đảm bảo an toàn trong quá trình vận chuyển?

A4: Tất cả các sản phẩm đều được đóng gói an toàn. Kích thước nhỏ được đóng gói bằng cách sử dụng khay cộng với thùng carton, trong khi kích thước lớn hơn sử dụng khe cắm bọt cộng với thùng carton. Bao bì cũng có thể được tùy chỉnh theo yêu cầu của khách hàng.

Q5: Thời gian giao hàng điển hình cho đơn đặt hàng là bao nhiêu?

A5: Thời gian giao hàng thường là từ 3 đến 7 ngày.

Q6: Các điều khoản thanh toán nào được chấp nhận?

A6: Thanh toán có thể được thực hiện bằng TT (Transfer Telegraphic) hoặc các phương pháp đã thỏa thuận khác.

Q7: Công suất cung cấp hàng tháng cho màn hình cảm ứng này là bao nhiêu?

A7: Chenghao Optoelectronic có thể cung cấp tới 20,0001000 miếng mỗi tháng.
