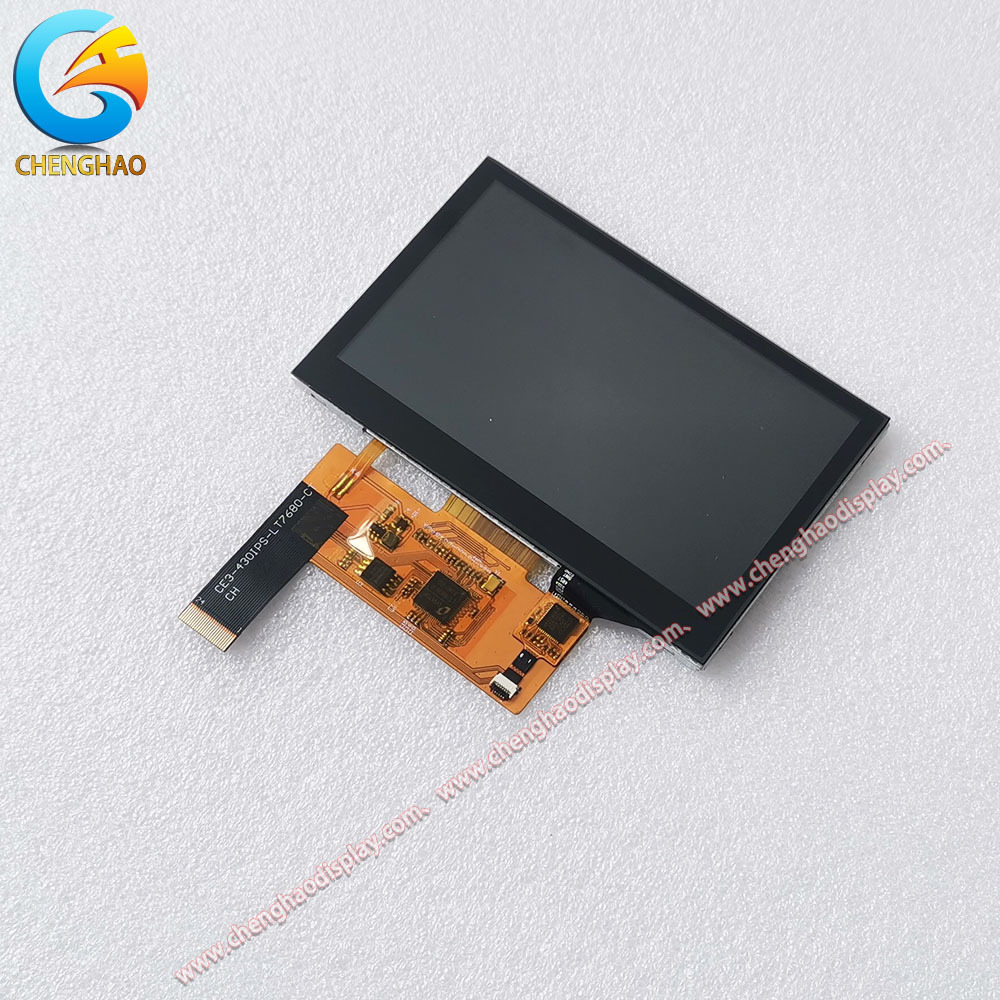

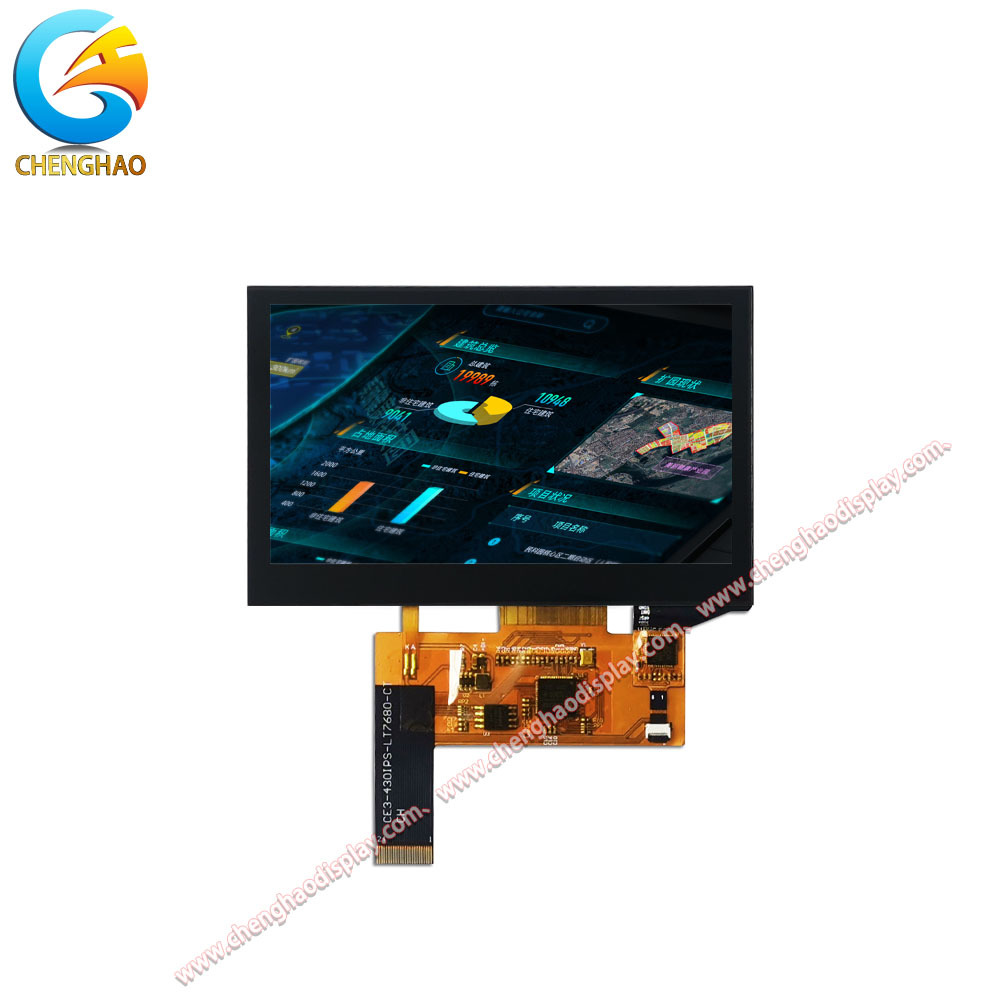

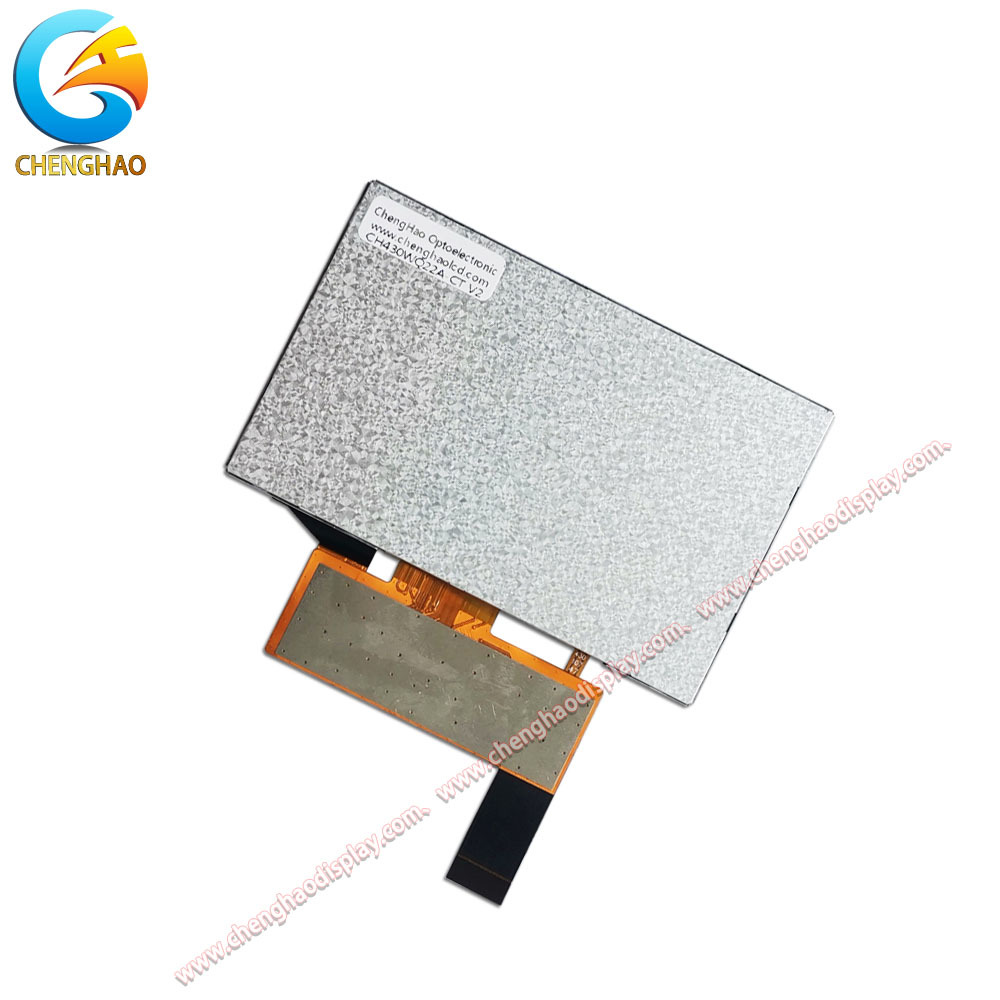

4.3 inch TFT hiển thị mô-đun 800x480 IPS LCD 24 pin SPI hiển thị với cảm ứng dung lượng

Mô tả sản phẩm:

CH430WQ22A-CT là một mô-đun hiển thị LCD TFT 4,3 inch với cảm ứng dung lượng, được thiết kế cho một loạt các ứng dụng công nghiệp và tiêu dùng.mô-đun cung cấp hình ảnh sắc nét và văn bản rõ ràng, làm cho nó phù hợp với giao diện người máy (HMI), thiết bị di động và thiết bị.

Mô-đun sử dụng một bảng IPS (In-Plane Switching) với chế độ hiển thị truyền, thường là màu đen, cung cấp góc nhìn rộng 80/80/80/80 (trái / phải / lên / xuống).Điều này đảm bảo màu sắc và độ tương phản nhất quán ngay cả khi xem từ các hướng nghiêngVới độ sáng điển hình là 800 cd / m2 (có thể tùy chỉnh từ 300 đến 1500 cd / m2), màn hình vẫn có thể đọc được dưới ánh sáng xung quanh.7 triệu màu (16M) và tỷ lệ tương phản 800:1, cung cấp hình ảnh sôi động và khác biệt tốt.
		Bảng điều khiển cảm ứng điện dung tích hợp sử dụng giao diện I2C để đáp ứng cảm ứng nhanh chóng và đáng tin cậy.nhưng mô-đun có thể được tùy chỉnh để hỗ trợ MCUVòng mạch in linh hoạt (FPC) có 24 chân, cho phép tích hợp dễ dàng vào các thiết kế hệ thống khác nhau. Phạm vi nhiệt độ hoạt động là 20 ° C đến + 70 ° C và nhiệt độ lưu trữ là 30 ° C đến + 80 ° C, đảm bảo hiệu suất đáng tin cậy trong môi trường khó khăn.5 mm × 67.2 mm × 4,75 mm, với diện tích hoạt động 95,04 mm × 53,86 mm.

Tóm lại, CH430WQ22A-CT kết hợp màn hình IPS độ sáng cao, cảm ứng dung lượng đáp ứng và các tùy chọn giao diện linh hoạt,làm cho nó trở thành sự lựa chọn lý tưởng cho các ứng dụng đòi hỏi hiệu suất mạnh mẽ và tùy chỉnh.

Đặc điểm:

• Hiển thị IPS độ sáng caoVới độ sáng điển hình là 800 cd / m2 (và có thể tùy chỉnh lên đến 1500 cd / m2), mô-đun cung cấp khả năng đọc ngoài trời tuyệt vời.Công nghệ IPS cung cấp màu sắc nhất quán và góc nhìn rộng 80°/80°/80°/80°, đảm bảo rằng nội dung vẫn có thể nhìn thấy từ hầu hết mọi hướng mà không thay đổi màu sắc;

• Capacitive Touch với giao diện I2C¢ Bảng cảm ứng dung lượng tích hợp cung cấp hoạt động trơn tru, nhiều cảm ứng.Truyền thông I2C đơn giản hóa tích hợp và giảm số lượng GPIO cần thiết so với các giải pháp cảm ứng kháng;

• Tùy chọn giao diện linh hoạtTrong khi giao diện hiển thị mặc định là SPI, mô-đun có thể được điều chỉnh để hỗ trợ MCU, RGB, LVDS, HDMI và các giao diện tiêu chuẩn khác.Khả năng thích nghi này cho phép các nhà thiết kế phù hợp với mô-đun với một loạt các bộ xử lý máy chủ và kiến trúc hệ thống;

• Thiết kế cơ khí nhỏ gọn và mạnh mẽ️ Mô-đun chỉ có kích thước 105,5 mm × 67,2 mm × 4,75 mm, làm cho nó phù hợp với các ứng dụng không gian hạn chế.Phạm vi nhiệt độ hoạt động (~20 °C đến +70 °C) và phạm vi lưu trữ (~30 °C đến +80 °C) đảm bảo hiệu suất đáng tin cậy trong môi trường công nghiệp và ô tô;

• Khả năng tùy chỉnh rộngNgoài thông số kỹ thuật tiêu chuẩn, khách hàng có thể sửa đổi hình dạng / số pin của FPC, chọn các công nghệ cảm ứng thay thế (kháng hoặc không cảm ứng), điều chỉnh độ sáng, mở rộng nhiệt độ hoạt động,thêm các phương pháp điều trị chống chóiĐiều này làm cho CH430WQ22A-CT trở thành một nền tảng linh hoạt cho các dự án tùy chỉnh;

Các thông số kỹ thuật:

Tùy chỉnh:

Là một nhà sản xuất mô-đun LCD TFT chuyên nghiệp, Chenghao Optoelectronic cung cấp các tùy chọn tùy chỉnh rộng rãi cho CH430WQ22A-CT để đáp ứng các yêu cầu ứng dụng cụ thể.Quá trình tùy chỉnh thường bao gồm các bước sau::

(1) Phân tích yêu cầu Đội ngũ kỹ thuật của chúng tôi làm việc với khách hàng để hiểu môi trường ứng dụng, sở thích giao diện, hạn chế cơ học và mục tiêu hiệu suất.

(2) Tùy chỉnh FPC Màn mạch in linh hoạt có thể được tùy chỉnh theo hình dạng, cấu trúc và số pin (bên mặc định là 24 pin).Điều này đảm bảo định tuyến tối ưu và tương thích với bố cục PCB của khách hàng.

(3) Lựa chọn giao diện hiển thị Trong khi mô-đun tiêu chuẩn sử dụng giao diện SPI, chúng tôi có thể điều chỉnh thiết kế để hỗ trợ MCU, RGB, LVDS, MIPI, EDP, HDMI hoặc sự kết hợp của nhiều giao diện.Sự linh hoạt này cho phép mô-đun kết nối trực tiếp với hệ thống chủ mà không cần các bộ chuyển đổi bổ sung.

(4) Điều chỉnh độ sáng ️ Độ sáng mặc định là 800 cd / m2, nhưng chúng tôi có thể cung cấp các mô-đun với độ sáng dao động từ 300 cd / m2 đến 1500 cd / m2 (và lên đến 2800 cd / m2 cho một số mô hình).Điều này rất quan trọng đối với các ứng dụng ngoài trời hoặc ánh sáng môi trường cao.

(5) Mở rộng nhiệt độ hoạt động Mảng hoạt động tiêu chuẩn là 20 °C đến + 70 °C. Các phiên bản tùy chỉnh có thể được thiết kế cho 10 °C đến + 60 °C hoặc mở rộng đến 45 °C đến + 90 °C, phù hợp với ô tô,công nghiệp, hoặc sử dụng ngoài trời.

(6) Tùy chỉnh bọc kính .

(7) Tùy chọn bảng điều khiển cảm ứng ¢ Mô-đun đi kèm với một bảng điều khiển cảm ứng dung lượng (cổng giao diện I2C).

(8) Tăng cường quang học ️ Lớp phủ chống chói (AG) có thể được áp dụng để giảm phản xạ,và bảo vệ nhiễu điện từ (EMI) có thể được thêm để cải thiện tính toàn vẹn tín hiệu trong môi trường ồn ào.

(9) Nguyên mẫu và xác nhận Một khi các thông số kỹ thuật tùy chỉnh được hoàn tất, chúng tôi sản xuất nguyên mẫu để thử nghiệm và phê duyệt. Sau khi khách hàng xác nhận, sản xuất hàng loạt bắt đầu.

Bằng cách tận dụng các khả năng tùy chỉnh này, CH430WQ22A-CT có thể được biến thành một giải pháp phù hợp với thiết kế sản phẩm của khách hàng.

Hỗ trợ và Dịch vụ:

Chenghao Optoelectronic cung cấp hỗ trợ kỹ thuật toàn diện và dịch vụ sau bán hàng để đảm bảo tích hợp thành công và độ tin cậy lâu dài của mô-đun hiển thị CH430WQ22A-CT.

Hỗ trợ kỹ thuật
Tư vấn trước bán hàng Các kỹ sư ứng dụng của chúng tôi giúp khách hàng lựa chọn giao diện, độ sáng, phạm vi nhiệt độ và cấu hình cơ học phù hợp dựa trên yêu cầu của dự án.
Hướng dẫn tích hợp Chúng tôi cung cấp các trang dữ liệu chi tiết, sơ đồ pin-out, thông số kỹ thuật thời gian giao diện và mã mẫu cho các nền tảng phổ biến (ví dụ: Arduino, Raspberry Pi, STM32).
Hỗ trợ thiết kế tùy chỉnh Đối với các phiên bản tùy chỉnh, chúng tôi hợp tác với khách hàng trong toàn bộ chu kỳ phát triển, từ xác định thông số kỹ thuật đến xác nhận nguyên mẫu.

Đảm bảo chất lượng
Mỗi mô-đun trải qua các thử nghiệm nghiêm ngặt về sự đồng nhất màn hình, độ nhạy cảm cảm ứng, hiệu suất điện và độ bền môi trường.
Chúng tôi cung cấp bảo hành tiêu chuẩn công nghiệp (thường là 12~24 tháng) và có thể cung cấp các tùy chọn bảo hành mở rộng cho các ứng dụng đáng tin cậy cao.

Logistics và chuỗi cung ứng
Số lượng đơn đặt hàng linh hoạt từ lô nhỏ đến sản xuất hàng loạt.
Giao hàng trên toàn thế giới với bao bì chống tĩnh và chống va chạm thích hợp.
Các chương trình quản lý hàng tồn kho cho giao hàng đúng giờ.

Dịch vụ sau bán hàng
Đội ngũ dịch vụ khách hàng chuyên dụng để theo dõi đơn đặt hàng, điều tra kỹ thuật và yêu cầu thay thế.
Dịch vụ phân tích và sửa chữa lỗi cho các mô-đun được bảo hành.
Cải thiện sản phẩm liên tục dựa trên phản hồi của khách hàng.

Bằng cách cung cấp các dịch vụ hỗ trợ này, chúng tôi nhằm mục đích làm cho CH430WQ22A-CT không chỉ là một thành phần hiển thị, mà là một giải pháp được hỗ trợ đầy đủ để tăng tốc sự phát triển và triển khai sản phẩm của bạn.

FAQ:

Q1: Chenghao Optoelectronic CH430WQ22A-CT LCD Display Module có chứng nhận nào?

A1: CH430WQ22A-CT LCD Display Module được chứng nhận với CE, RoHS và FCC, đảm bảo tuân thủ các tiêu chuẩn an toàn và môi trường quốc tế.

Q2: Số lượng đặt hàng tối thiểu cho CH430WQ22A-CT LCD Display Module là bao nhiêu?

A2: Số lượng đặt hàng tối thiểu cho sản phẩm này là 100 miếng.

Q3: CH430WQ22A-CT LCD Display Module được đóng gói như thế nào để vận chuyển?

A3: Tất cả các sản phẩm được đóng gói an toàn để đảm bảo an toàn trong quá trình vận chuyển. Các sản phẩm kích thước nhỏ được đóng gói bằng cách sử dụng khay cộng với hộp, trong khi các kích thước lớn hơn sử dụng khe cắm bọt cộng với hộp.Bao bì cũng có thể được tùy chỉnh theo yêu cầu của khách hàng.

Q4: Thời gian giao hàng điển hình cho đơn đặt hàng CH430WQ22A-CT LCD Display Module là bao nhiêu?

A4: Thời gian giao hàng thường dao động từ 3 đến 7 ngày sau khi xác nhận đơn đặt hàng.

Q5: Các điều khoản thanh toán nào được chấp nhận để mua CH430WQ22A-CT LCD Display Module?

A5: Các điều khoản thanh toán được chấp nhận bao gồm TT (Telegraphic Transfer) và các phương thức thanh toán khác theo thỏa thuận.
