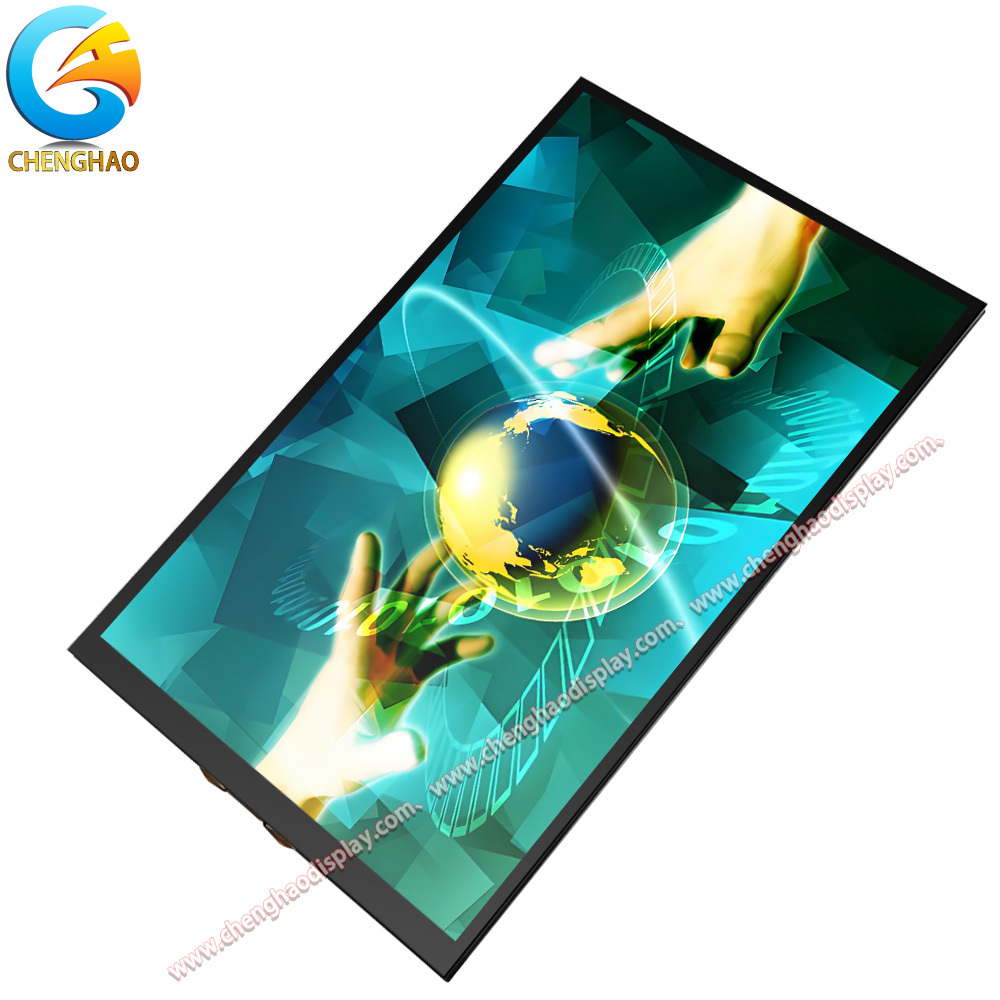

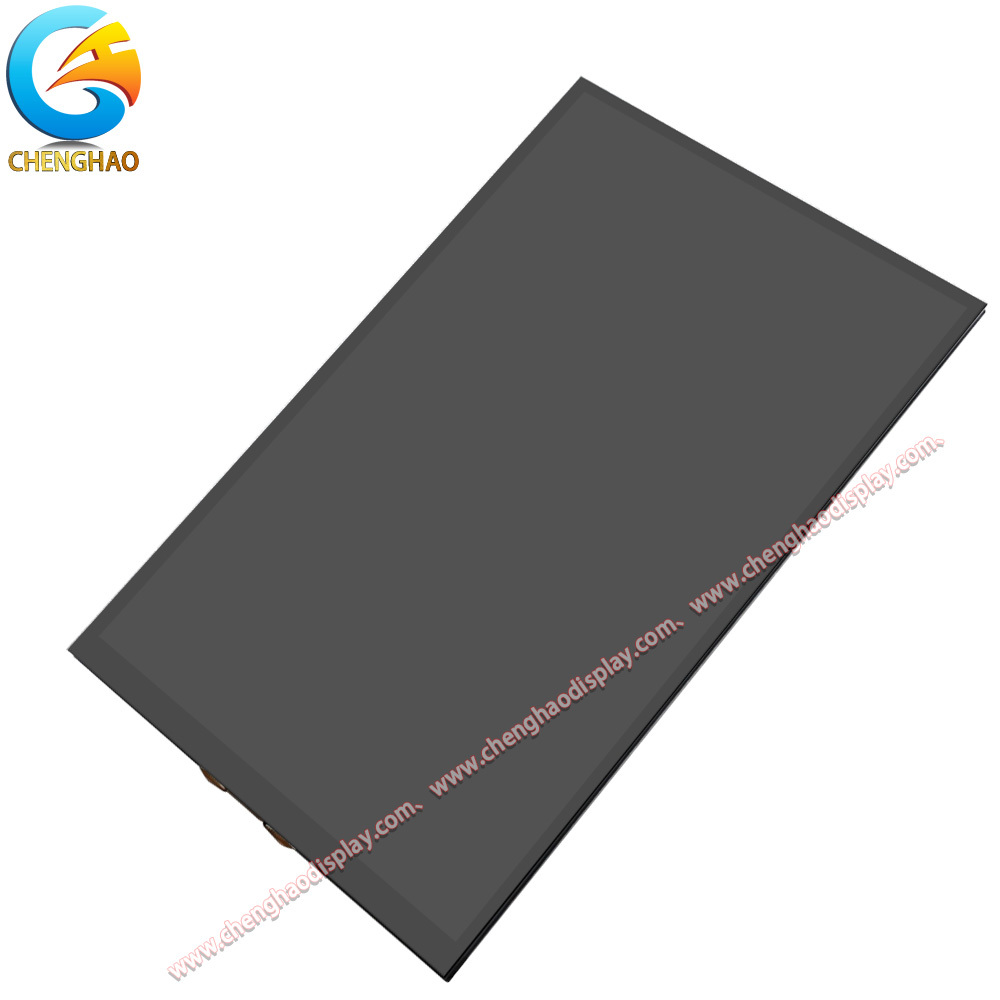

Mô-đun hiển thị HDMI 10.1 Inch 800x1280 IPS TFT LCD độ phân giải cao với cảm ứng dung lượng

Mô tả sản phẩm:

CH101WX05C-CT là một mô-đun hiển thị tích hợp hiệu suất cao được phát triển bởi Shenzhen ChengHao Optoelectronic Co., Ltd., kết hợp màn hình IPS TFT 10.1 inch, bảng điều khiển cảm ứng điện dung (CTP) và bảng điều khiển HDMI trong một thiết bị duy nhất. Được thiết kế riêng để tương thích đa hệ thống, nó hoạt động liền mạch với Windows, Linux, MAC OS, Raspberry Pi và các hệ điều hành chính khác, khiến nó trở thành một lựa chọn linh hoạt cho các ứng dụng thiết bị điện tử đa dạng. Với chế độ hiển thị IPS/truyền/đen bình thường, mô-đun mang lại hiệu suất hình ảnh vượt trội với độ phân giải 800×3(RGB)×1280 điểm ảnh và độ sáng điển hình là 300 cd/m². Góc nhìn rộng 80/80/80/80 (U/D/L/R) đảm bảo độ chính xác màu sắc nhất quán và khả năng hiển thị rõ ràng từ mọi hướng, loại bỏ hiện tượng biến dạng hình ảnh hoặc phai màu ngay cả khi xem lệch tâm. Khoảng cách điểm ảnh 0.1692×0.1692mm giúp tăng cường khả năng hiển thị chi tiết, làm cho văn bản, đồ họa và nội dung video sắc nét và sống động cho cả mục đích sử dụng chuyên nghiệp và hàng ngày. Được thiết kế thân thiện với người dùng và dễ dàng tích hợp, mô-đun sử dụng cấu hình giao diện kép: HDMI để truyền tín hiệu hiển thị TFT và USB để điều khiển cảm ứng CTP, hỗ trợ chức năng cắm và chạy giúp giảm độ phức tạp khi gỡ lỗi. Với cấu trúc nhỏ gọn và mỏng manh—với các kích thước chính như 143.4(W)×228.9(H)×2.6(T)mm cho bộ phận TFT và tổng độ dày 5.5±0.3mm (bao gồm PCBA và các thành phần)—nó phù hợp liền mạch vào các thiết bị bị hạn chế về không gian mà không ảnh hưởng đến hiệu suất. Được trang bị hai đèn LED trắng làm nguồn đèn nền, nó đảm bảo đầu ra độ sáng ổn định đồng thời duy trì hiệu quả năng lượng.

Tính năng:

• Bảng điều khiển HDMI nhỏ gọn và có thể điều chỉnh
  Mô-đun này có bảng điều khiển HDMI có kích thước 46 (W) × 50 (H) × 5.0 (D) mm, hỗ trợ giao tiếp với các thiết bị bên ngoài thông qua giao diện HDMI.

• Chức năng Cảm ứng điện dung (CTP) ổn định
  Chức năng CTP tích hợp, tín hiệu cảm ứng được truyền qua giao diện USB, đảm bảo phản hồi nhanh chóng.

• Mô-đun xem rõ góc đầy đủ 80°
  Với góc nhìn 80/80/80/80 (lên/xuống/trái/phải), kết hợp với chế độ hiển thị IPS/truyền/luôn đen, điều này đảm bảo màu sắc nhất quán và hình ảnh rõ ràng từ mọi hướng xem.

Thông số kỹ thuật:

Ứng dụng:

Điều khiển công nghiệp: Bảng điều khiển vận hành tủ điều khiển PLC quy mô nhỏ

CH101WX05C-CT được lắp ráp làm màn hình vận hành cục bộ trên bảng điều khiển phía trước của các tủ điều khiển PLC nhỏ gắn tường (được sử dụng rộng rãi trong dây chuyền sản xuất xưởng). Kích thước TFT nhỏ gọn (143.4W×228.9H×2.6T mm) và tổng độ dày 5.5±0.3mm phù hợp với không gian bên trong hạn chế của tủ điều khiển. Giao diện HDMI truyền ổn định dữ liệu thời gian thực (ví dụ: nhiệt độ, áp suất, tốc độ động cơ) từ máy chủ PLC, trong khi góc nhìn rộng 80/80/80/80 cho phép công nhân đọc các thông số rõ ràng từ các vị trí bên hoặc thấp hơn. Chức năng cảm ứng CTP (thông qua USB) thay thế các nút cơ học, cho phép điều chỉnh nhanh các giá trị đặt (ví dụ: ngưỡng nhiệt độ) mà không bị hao mòn vật lý và nó hỗ trợ Windows CE (một hệ thống PLC phổ biến) để tương thích liền mạch.

Thiết bị y tế: Mô-đun hiển thị-cảm ứng máy theo dõi ECG di động

Trong các máy theo dõi ECG di động (để theo dõi bệnh nhân tại giường trong các khoa tổng quát), mô-đun này được tích hợp vào khu vực màn hình chính phía trước. Màn hình IPS 10.1 inch của nó hiển thị rõ ràng dữ liệu đa thông số—dạng sóng ECG theo thời gian thực, nhịp tim, oxy trong máu và huyết áp—với độ sáng 300cd/m² đảm bảo khả năng hiển thị dưới ánh đèn huỳnh quang trong phòng bệnh. Góc nhìn rộng cho phép nhân viên y tế kiểm tra dữ liệu từ cả hai bên giường mà không bị biến dạng và bảng cảm ứng CTP (với cảm biến kính 1.1mm) dễ dàng lau chùi và khử trùng, giảm nguy cơ lây nhiễm chéo. Giao diện HDMI truyền dữ liệu trung thực cao từ bộ xử lý của màn hình, tránh sự chậm trễ trong việc đọc các thông số quan trọng.

Thiết bị đo đạc: Màn hình mở rộng máy dò môi trường cầm tay
Đối với các máy dò môi trường cầm tay (đo PM2.5, formaldehyde và nhiệt độ-độ ẩm), mô-đun được gắn trên bảng trên có thể lật của máy dò. Tổng độ dày mỏng (5.5±0.3mm) cho phép bảng gập phẳng khi không sử dụng, tiết kiệm không gian. Khi được triển khai, giao diện HDMI kết nối với máy chủ dựa trên Raspberry Pi của máy dò, hiển thị các biểu đồ dữ liệu chi tiết (ví dụ: xu hướng PM2.5 trong 1 giờ). Chức năng cảm ứng CTP cho phép thu phóng các đường cong dữ liệu để kiểm tra những thay đổi nhỏ và chế độ IPS truyền đảm bảo độ rõ nét trong quá trình làm việc ngoài trời (ví dụ: khảo sát môi trường công viên)

Câu hỏi thường gặp:

Q1: Số hiệu của Màn hình cảm ứng điện dung LCD TFT Chenghao Optoelectronic là gì?

A1: Số hiệu là CH101WX05C-CT.

Q2: Sản phẩm này có bất kỳ chứng nhận nào không?

A2: Có, màn hình cảm ứng CH101WX05C-CT được chứng nhận CE, RoHS và FCC.

Q3: Có yêu cầu số lượng đặt hàng tối thiểu (MOQ) cho màn hình cảm ứng này không?

A3: Không, không có yêu cầu số lượng đặt hàng tối thiểu cho sản phẩm này.

Q4: Sản phẩm được đóng gói như thế nào để đảm bảo an toàn trong quá trình vận chuyển?

A4: Tất cả các sản phẩm đều được đóng gói an toàn để giữ an toàn cho chúng. Các kích thước nhỏ sử dụng bao bì khay cộng với thùng carton, trong khi các kích thước lớn hơn sử dụng khe xốp cộng với thùng carton. Bao bì cũng có thể được tùy chỉnh theo yêu cầu của khách hàng.

Q5: Thời gian giao hàng điển hình cho các đơn đặt hàng màn hình cảm ứng này là bao lâu?

A5: Thời gian giao hàng thường từ 3 đến 7 ngày.

Q6: Các điều khoản thanh toán nào được chấp nhận để mua màn hình cảm ứng này?

A6: Thanh toán có thể được thực hiện qua TT (Chuyển khoản điện báo) hoặc các phương thức đã thỏa thuận khác.

Q7: Năng lực cung cấp của Chenghao Optoelectronic cho sản phẩm này là bao nhiêu?

A7: Công ty có thể cung cấp tới 20.000.000 chiếc mỗi tháng.
