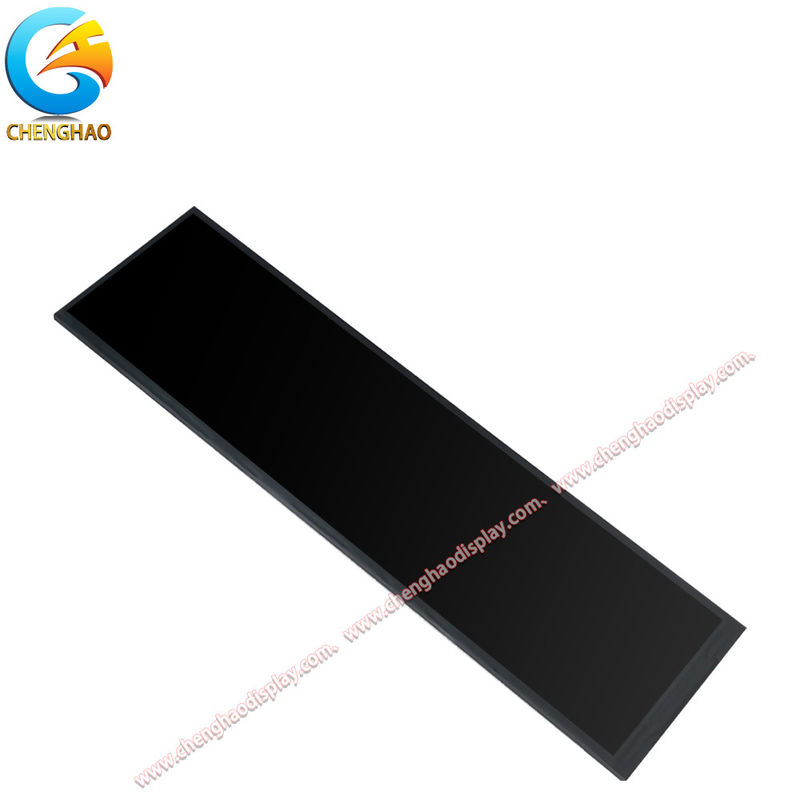

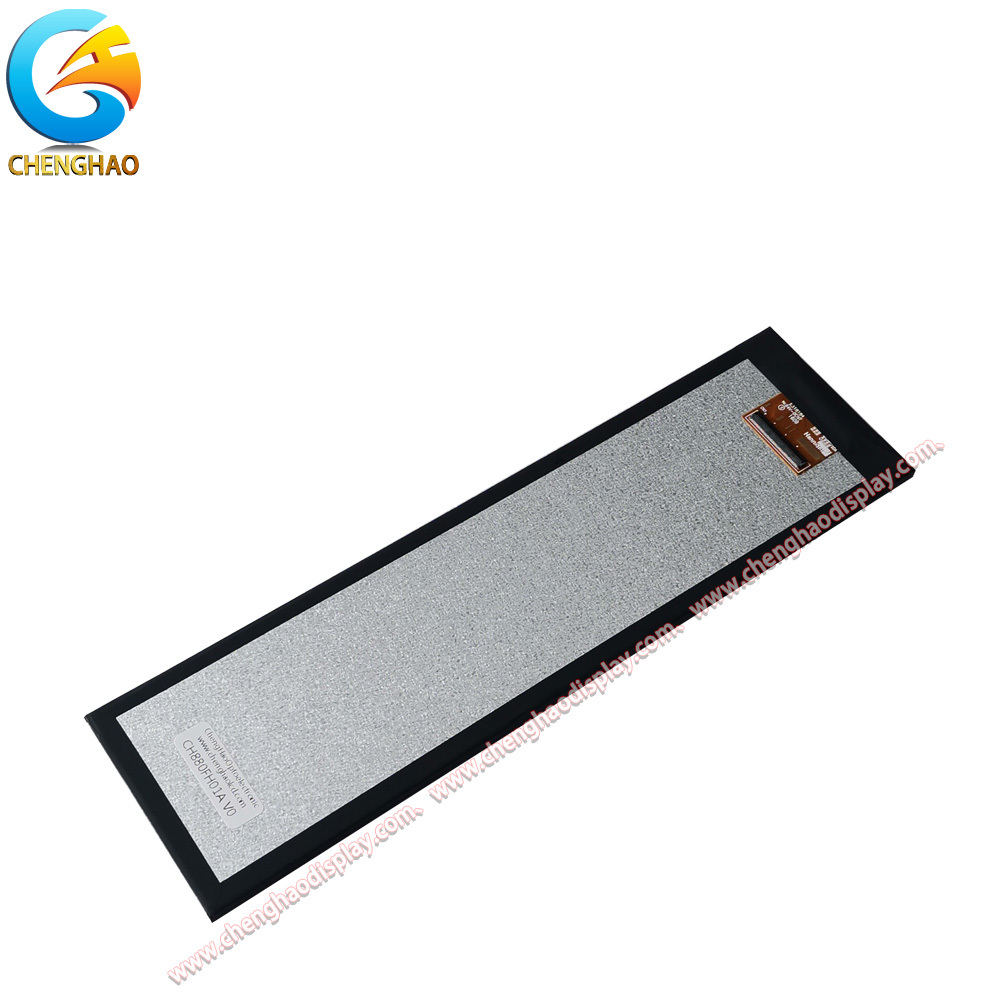

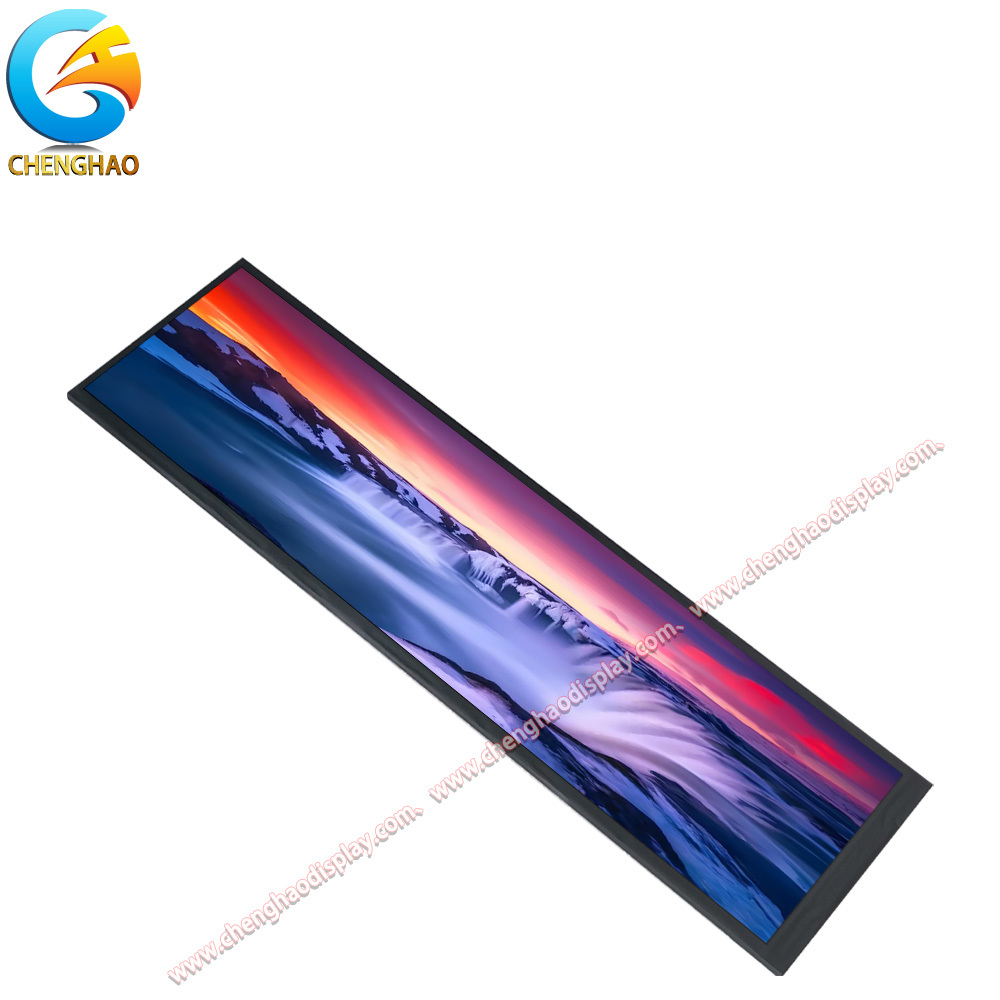

Màn hình hiển thị LCD dải dài 1920x480 Màn hình màn hình 8 inch MIPI IPS TFT

Mô tả sản phẩm:

CH880FH01A, một mô-đun LCD TFT dải dài 8 inch chuyên dụng do Chenghao Optoelectronic sản xuất, được thiết kế để đáp ứng nhu cầu hiển thị của các thiết bị có không gian hạn chế nhưng vẫn cần độ rõ nét và độ tin cậy về mặt hình ảnh. Mô-đun này nổi bật trên thị trường vì khả năng phù hợp với không gian lắp đặt hẹp đồng thời cung cấp các chức năng hiển thị hiệu suất cao, khiến nó trở thành lựa chọn hàng đầu cho khách hàng trong nhiều ngành công nghiệp khác nhau, những người tìm kiếm cả tính thực tế và chất lượng.

Với kích thước tổng thể là 231,3x64,3 mm, mô-đun có diện tích hiển thị là 219,48x55,32 mm và diện tích hoạt động là 218,88x54,72 mm—các kích thước cho phép nó tích hợp liền mạch vào các thiết bị như bộ điều khiển công nghiệp bảng hẹp và trung tâm nhà thông minh nhỏ gọn mà không làm giảm không gian hiển thị. Về cấu trúc, nó là một cụm LCD TFT ma trận hoạt động đầy đủ màu sắc, kết hợp bảng LCD TFT chất lượng cao, IC trình điều khiển chính xác, đèn nền đồng đều và FPC linh hoạt. Về khả năng hiển thị, mô-đun LCD TFT dải dài 8 inch vượt trội trong việc cung cấp hình ảnh rõ ràng và sống động. Nó áp dụng chế độ hiển thị IPS/truyền/bình thường đen, không chỉ cung cấp góc nhìn rộng 80/80/80/80 độ mà còn đảm bảo màu sắc vẫn trung thực và độ sáng vẫn nhất quán từ mọi vị trí xem—rất quan trọng đối với các tình huống mà nhiều người dùng có thể cần truy cập màn hình cùng một lúc.

Với độ phân giải 480x1920 điểm ảnh và hỗ trợ 16M màu, nó có thể hiển thị văn bản chi tiết, đồ họa phức tạp và nội dung động với độ rõ nét đặc biệt, trong khi độ sáng 500 cd/m² của nó đảm bảo khả năng đọc được trong cả môi trường đủ sáng và môi trường tối vừa phải. Mô-đun cũng tự hào có khả năng thích ứng với môi trường mạnh mẽ, hoạt động đáng tin cậy trong phạm vi nhiệt độ -20 ~ +70 ℃ và chịu được nhiệt độ bảo quản -30 ~ +80 ℃. Điều này làm cho nó phù hợp để sử dụng trong môi trường có nhiệt độ dao động, từ kho công nghiệp lạnh đến không gian trong nhà ấm áp. Ngoài ra, với mô hình bán buôn tại nhà máy (MOQ là 100 chiếc), hỗ trợ mẫu và các tùy chọn tùy chỉnh, CH880FH01A mang lại sự linh hoạt để đáp ứng nhu cầu đa dạng của khách hàng, cho dù họ đang ở giai đoạn R&D hay yêu cầu sản xuất quy mô lớn.

Tính năng:

(1) Tỷ lệ kích thước được tối ưu hóa cho không gian hẹp: Với kích thước mô-đun 231,3x64,3 mm và diện tích hoạt động 218,88x54,72 mm, tỷ lệ khung hình kéo dài của nó đảm bảo độ bao phủ hiển thị tối đa trong các bảng thiết bị mỏng (ví dụ: bộ điều khiển công nghiệp hẹp), tránh vấn đề "không gian cạnh bị lãng phí" của các mô-đun hình vuông truyền thống.

(2) Thiết kế trực quan thân thiện với nhiều người dùng: Chế độ IPS/truyền/bình thường đen, kết hợp với góc nhìn 80/80/80/80 và độ chính xác màu 16M, loại bỏ sự khác biệt về hình ảnh giữa chế độ xem phía trước và bên cạnh—lý tưởng cho các tình huống mà nhiều người dùng (như nhân viên xưởng hoặc cư dân trong nhà) kiểm tra màn hình cùng một lúc.

(3) Bảo vệ phạm vi nhiệt độ kép: Ngoài việc hỗ trợ sử dụng ở nhiệt độ -20~+70℃, nó còn chịu được điều kiện bảo quản -30~+80℃, ngăn ngừa sự suy giảm hiệu suất do thay đổi nhiệt độ khắc nghiệt trong quá trình vận chuyển hoặc lưu trữ trong kho.

(4) Hỗ trợ linh hoạt từ R&D đến sản xuất: Bên cạnh MOQ bán buôn 100 chiếc, nó cung cấp mẫu để thử nghiệm R&D và các tùy chọn tùy chỉnh (ví dụ: điều chỉnh FPC), thu hẹp khoảng cách giữa nhu cầu thử nghiệm theo lô nhỏ và nhu cầu sản xuất quy mô lớn.

Thông số kỹ thuật:

Hướng xem	80/80/80/80
Giao diện	MIPI
Vùng hoạt động	218,88x54,72 Mm
Màu sắc	16M
Độ phân giải	480x1920 Điểm
Độ sáng màn hình	500 Cd/m2
Vùng xem	219,48x55,32 Mm
Nhiệt độ hoạt động	-20 ~ +70℃
Kích thước phác thảo	231,3x64,3x4,8 Mm
Độ tương phản	800:1

Tùy chỉnh:

Là nhà sản xuất chuyên nghiệp các bộ phận dự phòng LCD TFT, Chenghao Optoelectronic tập trung vào việc cung cấp các dịch vụ tùy chỉnh được nhắm mục tiêu cho mô-đun LCD TFT dải dài 8 inch CH880FH01A (một bộ phận dự phòng, không phải là sản phẩm hoàn thiện). Tất cả nội dung tùy chỉnh xoay quanh việc tối ưu hóa khả năng thích ứng của mô-đun với việc lắp ráp thiết bị hạ nguồn, bao gồm các thông số chức năng, chi tiết cấu trúc và nâng cấp liên quan đến cảm ứng, đồng thời đảm bảo mô-đun tùy chỉnh duy trì sự ổn định và khả năng tương thích cần thiết để tích hợp bộ phận dự phòng.
1. Tùy chỉnh thông số chức năng LCD TFT
Để phù hợp với các yêu cầu hoạt động của các thiết bị hạ nguồn khác nhau, các điều chỉnh thông số chức năng được cung cấp cho thành phần cốt lõi LCD TFT. Về tùy chỉnh độ sáng, độ chói tiêu chuẩn 500 cd/m² có thể được điều chỉnh trong phạm vi 200~800 cd/m²—độ sáng thấp hơn (200~300 cd/m²) cho các bộ phận dự phòng điều khiển nhà thông minh công suất thấp và độ sáng cao hơn (600~800 cd/m²) cho các bộ phận dự phòng thiết bị IoT ngoài trời cần hiệu suất chống chói. Đối với tùy chỉnh loại giao diện, giao diện MIPI tiêu chuẩn có thể được sửa đổi thành giao diện SPI hoặc song song, thích ứng với nhu cầu tương thích hệ thống điều khiển của các thiết bị công nghiệp cũ hoặc thiết bị chuyên dụng, loại bỏ sự cần thiết của khách hàng phải thay thế các bộ phận dự phòng khác trong thiết bị.
2. Tùy chỉnh hình dạng & cấu trúc FPC
Là một thành phần kết nối chính của mô-đun LCD TFT (bộ phận dự phòng), hình dạng và cấu trúc của FPC có thể được tùy chỉnh hoàn toàn để phù hợp với không gian lắp ráp bên trong của các thiết bị hạ nguồn. Tùy chỉnh hình dạng bao gồm cắt FPC thành hình chữ L, hình chữ U hoặc hình dạng không đều, tránh xung đột với các bộ phận dự phòng khác (chẳng hạn như tụ điện và điện trở) bên trong thiết bị trong quá trình lắp đặt. Tùy chỉnh cấu trúc bao gồm điều chỉnh độ dày của FPC (từ 0,2mm đến 0,5mm) và số lượng/vị trí của các chân—ví dụ: tăng 2~4 chân tín hiệu cho các thiết bị cần truyền dữ liệu bổ sung hoặc rút ngắn chiều dài FPC từ 10~30mm để phù hợp với nội thất thiết bị nhỏ gọn. Tất cả các FPC tùy chỉnh đều duy trì hiệu suất truyền tín hiệu giống như phiên bản tiêu chuẩn để đảm bảo tích hợp ổn định với các bộ phận dự phòng khác.
3. Tùy chỉnh chống chói & chống phản xạ màn hình
Để tăng cường khả năng sử dụng của mô-đun trong các môi trường ánh sáng khác nhau (như một bộ phận dự phòng để lắp ráp thiết bị), tùy chỉnh lớp phủ chống chói (AG) được cung cấp cho bề mặt màn hình. Lớp phủ AG mờ được áp dụng cho bảng LCD, giảm phản xạ ánh sáng từ 60%~80% so với màn hình tiêu chuẩn, làm cho nó phù hợp với các bộ phận dự phòng thiết bị được sử dụng trong các tình huống sáng (chẳng hạn như thiết bị xưởng công nghiệp hoặc thiết bị đầu cuối IoT ngoài trời). Đối với khách hàng có nhu cầu chống phản xạ cao hơn, có thể thêm lớp phủ chống chói + chống phản xạ (AR) hai lớp tùy chọn, giảm thiểu hơn nữa độ chói dưới ánh sáng mặt trời trực tiếp, đảm bảo hiệu ứng hiển thị rõ ràng mà không ảnh hưởng đến độ dày của mô-đun hoặc lắp ráp với các bộ phận dự phòng khác.
4. Tùy chỉnh cài đặt chức năng cảm ứng
Đối với các thiết bị hạ nguồn yêu cầu thao tác cảm ứng, CH880FH01A (như một bộ phận dự phòng LCD TFT) có thể được nâng cấp với việc cài đặt chức năng cảm ứng—tích hợp bảng cảm ứng điện dung (CTP) lên bề mặt LCD TFT. Chức năng cảm ứng hỗ trợ cảm ứng đồng thời 5 điểm, với thời gian phản hồi ≤10ms, đáp ứng nhu cầu vận hành của bảng điều khiển nhà thông minh, thiết bị y tế hoặc thiết bị điều khiển công nghiệp. Trong quá trình lắp đặt, mô-đun cảm ứng được gắn dưới dạng một thành phần bộ phận dự phòng độc lập, đảm bảo nó không làm hỏng cấu trúc LCD TFT ban đầu và có thể dễ dàng lắp ráp với mô-đun vào thiết bị hạ nguồn.
5. Tùy chỉnh thiết kế bảng cảm ứng
Đối với khách hàng cần trải nghiệm thao tác cảm ứng được cá nhân hóa, tùy chỉnh thiết kế bảng cảm ứng được cung cấp (phù hợp với chức năng cảm ứng được cài đặt trên bộ phận dự phòng LCD TFT). Điều này bao gồm tùy chỉnh kích thước—điều chỉnh vùng hoạt động của bảng cảm ứng để phù hợp với vùng hiển thị hoạt động 218,88x54,72 mm của CH880FH01A hoặc giảm nhẹ để phù hợp với thiết kế viền của thiết bị. Tùy chỉnh xử lý bề mặt bao gồm lớp phủ chống vân tay (AF) (để giảm vết ố trên các bảng thường xuyên chạm vào) hoặc lớp phủ cứng chống trầy xước (với độ cứng 3H~6H, phù hợp với các bộ phận dự phòng thiết bị công nghiệp dễ bị mài mòn). Ngoài ra, thiết kế cạnh của bảng cảm ứng có thể được tùy chỉnh thành các cạnh bo tròn (bán kính 1~3mm) để phù hợp với tính thẩm mỹ lắp ráp tổng thể của thiết bị, đảm bảo bảng cảm ứng (như một thành phần bộ phận dự phòng) tích hợp liền mạch với mô-đun LCD TFT và thiết bị hạ nguồn.

Câu hỏi thường gặp:

Hỏi: Tên thương hiệu của Màn hình LCD TFT này là gì?

Đáp: Tên thương hiệu là Chenghao Optoelectronic.

Hỏi: Số kiểu của Màn hình LCD TFT này là gì?

Đáp: Số kiểu là CH800FH01A.

Hỏi: Màn hình LCD TFT này được sản xuất ở đâu?

Đáp: Sản phẩm này được sản xuất tại Trung Quốc, cụ thể là ở Thâm Quyến.

Hỏi: Màn hình LCD TFT này có những chứng nhận nào?

Đáp: Màn hình LCD TFT này được chứng nhận CE, ISO9001, RoHS và SGS.

Hỏi: Các điều khoản thanh toán được chấp nhận để mua Màn hình LCD TFT này là gì?

Đáp: Các điều khoản thanh toán được chấp nhận là T/T, AliPay và PayPal.
