800x480 pixel 7 inch Capacitive Touch Display hoàn hảo cho Smart Home -30 80C

Mô tả sản phẩm:

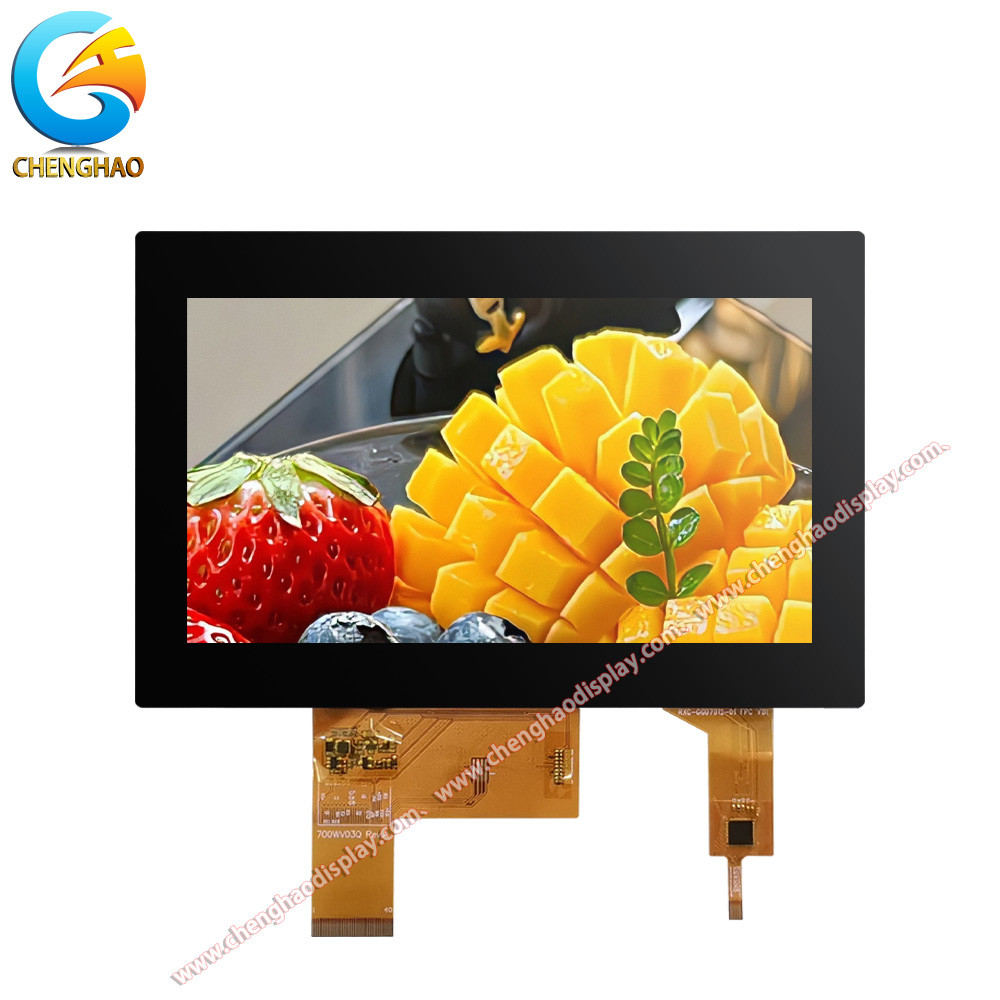

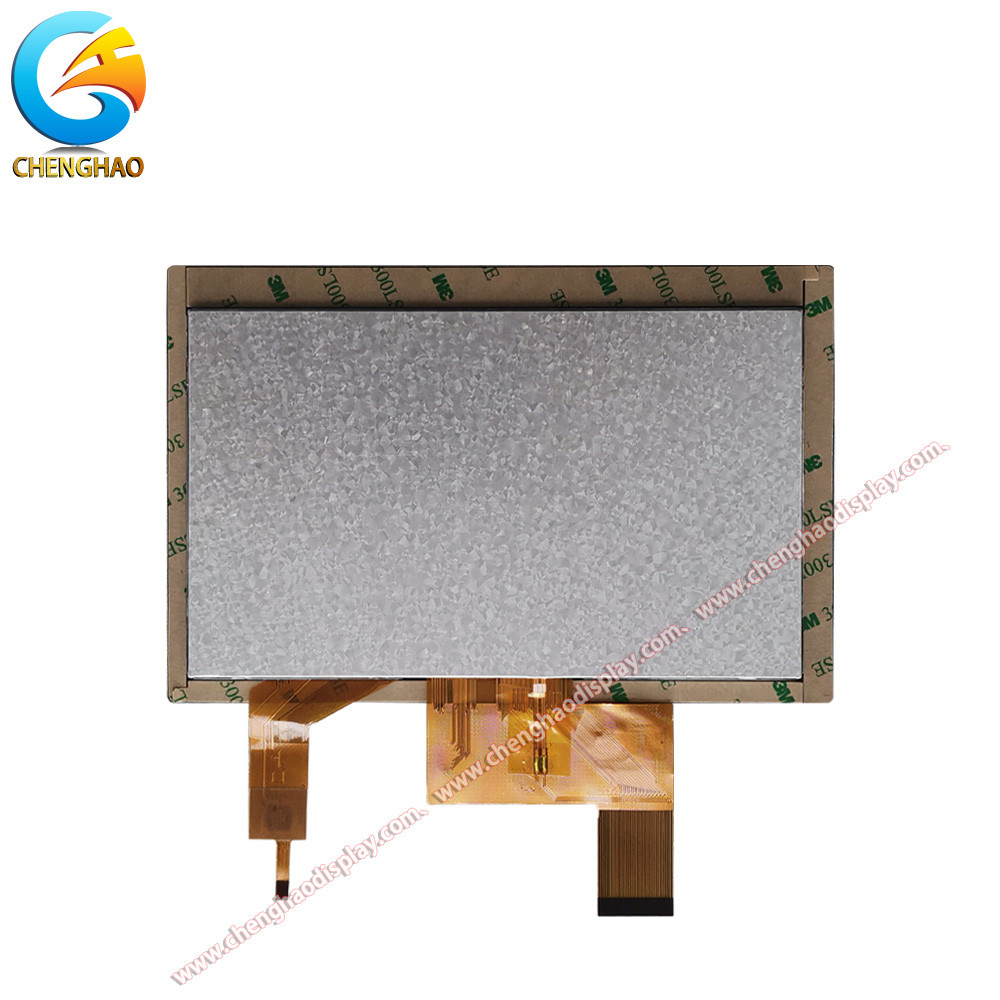

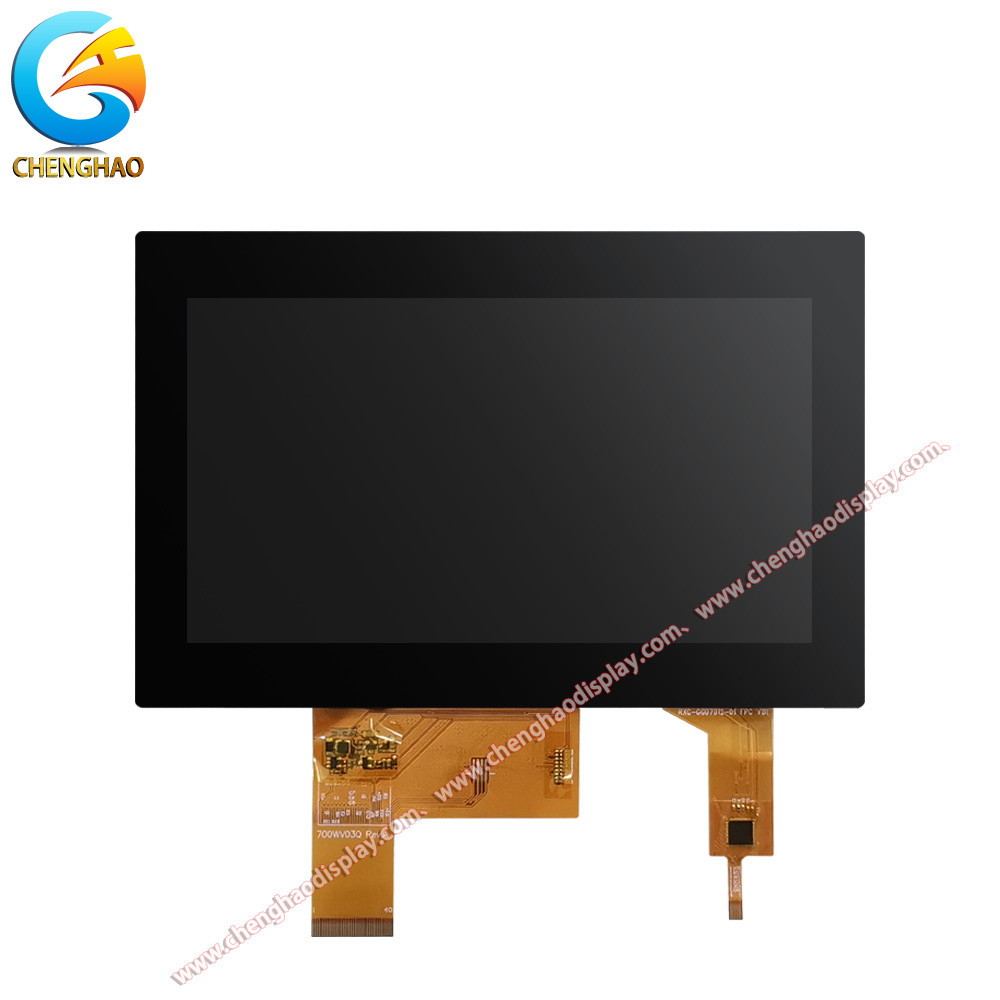

		CH700WV03A-CTBA là một mô-đun hiển thị LCD cảm ứng dung lượng 7 inch nổi bật được thiết kế để đáp ứng các nhu cầu ứng dụng đa dạng.Mô-đun kết hợp công nghệ hiển thị tiên tiến với các chức năng tương tác người dùng linh hoạt, làm cho nó trở thành một thành phần không thể thiếu trong các thiết bị trong các ngành công nghiệp khác nhau.cho phép nó cung cấp một trải nghiệm trực quan tuyệt vời trong các môi trường khác nhau. Trước hết, CH700WV03A-CTBA có độ phân giải 800x480, có thể hiển thị hình ảnh rõ ràng và tinh tế.Độ phân giải cao này đảm bảo rằng người dùng có thể có được thông tin trực quan chính xác và phong phú trong các kịch bản ứng dụng khác nhauCho dù trong tự động hóa công nghiệp, nhà thông minh hoặc thiết bị y tế, mô-đun này có thể cải thiện hiệu quả khả năng đọc thông tin và thuận tiện hoạt động.
Mô-đun sử dụng công nghệ cảm ứng dung lượng và hỗ trợ nhiều cảm ứng, cho phép người dùng tương tác với thiết bị một cách trực quan và linh hoạt.Thời gian phản ứng chạm cực kỳ ngắn đảm bảo hoạt động trơn tru và ngay lập tức, thích hợp cho các kịch bản ứng dụng đòi hỏi phản ứng nhanh, chẳng hạn như thiết bị chơi game và màn hình tương tác.làm cho màn hình sống động hơn và người dùng có thể có được một trải nghiệm tốt trong các điều kiện ánh sáng khác nhau.
Thiết kế của CH700WV03A-CTBA cũng xem xét đầy đủ khả năng thích nghi với môi trường.đặc biệt phù hợp với môi trường công nghiệp và các ứng dụng ngoài trời. Ngoài ra, thiết kế mỏng và nhẹ của CH700WV03A-CTBA là một trong những lợi thế lớn của nó.Thiết kế nhỏ gọn này không chỉ tiết kiệm không gian, nhưng cũng thêm một cảm giác hiện đại vào vẻ đẹp tổng thể của sản phẩm. Về chất lượng, CH700WV03A-CTBA đã trải qua kiểm tra chất lượng nghiêm ngặt và đáp ứng các tiêu chuẩn quốc tế để đảm bảo rằng sản phẩm đáp ứng các yêu cầu chất lượng cao khi rời khỏi nhà máy.Chenghao Optoelectronics cam kết cung cấp dịch vụ sau bán hàng chất lượng cao để giúp khách hàng giải quyết các vấn đề khác nhau gặp phải trong quá trình sử dụng và đảm bảo rằng khách hàng có thể sử dụng nó mà không lo lắng.

Đặc điểm:

1Chế độ hiển thị và hiệu suất màu sắc: Chế độ hiển thị TN / phản xạ / màu trắng bình thường được áp dụng, hỗ trợ hiển thị màu thật 16,7M, với độ bão hòa màu cao và phục hồi chính xác,đáp ứng nhu cầu thị giác đa dạng.
2Các thông số độ phân giải và độ sáng: Với độ phân giải 800 × 480 pixel và độ sáng 300 cd / m2, nó tính đến cả độ rõ ràng của màn hình và khả năng thích nghi môi trường cơ bản,và phù hợp để sử dụng trong các cảnh chiếu sáng thông thường.
3Hiệu suất cảm ứng:
(1) Được trang bị kính cảm ứng dày 0,7mm, độ truyền ánh sáng ≥ 87%, hoạt động cảm ứng nhạy cảm và không ảnh hưởng đến hiệu ứng thị giác;
(2) Độ cứng thủy tinh đạt 6H, chống mòn và chống trầy xước, đảm bảo sự ổn định lâu dài;
(3) Nó sử dụng bảng điều khiển cảm ứng dung lượng, hỗ trợ giao diện I2C và có phạm vi điện áp hoạt động 2,8V-3,3V, với khả năng tương thích mạnh mẽ.
4Thiết kế cấu trúc:
(1) Kích thước của mô-đun là 180 × 119 × 5,27mm, nhẹ, mỏng và nhỏ gọn và dễ dàng tích hợp vào các thiết bị khác nhau;
(2) Vùng nhìn thấy là 164,9 × 100mm, với một khu vực hiển thị hiệu quả lớn, phù hợp với các yêu cầu hiển thị trong nhiều kịch bản;
(3) Nó bao gồm các thành phần như bảng điều khiển LCD TFT, bảng điều khiển cảm ứng, driver IC, đèn nền và FPC, và thiết kế mô-đun của cấu trúc thuận tiện cho bảo trì và nâng cấp.
5Giao diện và khả năng tương thích: Nó áp dụng giao diện tinh thể lỏng RGB, hỗ trợ truyền tín hiệu tiêu chuẩn, thích nghi với các hệ thống điều khiển chính thống,và đơn giản hóa quá trình tích hợp thiết bị.
6Khả năng thích nghi với môi trường:
(1) Phạm vi nhiệt độ hoạt động là -20 ~ + 70 °C, và nhiệt độ lưu trữ là -30 ~ + 80 °C.Nó có thể thích nghi với môi trường nhiệt độ rộng và có thể được sử dụng trong các kịch bản phức tạp như công nghiệp và xe gắn;
(2) Độ truyền kính cảm ứng được kết hợp với thiết kế phân tán nhiệt của mô-đun để đảm bảo hoạt động ổn định trong môi trường nhiệt độ cao và thấp.
7Khả năng tùy chỉnh: Hỗ trợ sửa đổi hình dạng và cấu trúc FPC, điều chỉnh độ sáng đèn nền, định nghĩa giao diện LCD và tùy chỉnh bảng điều khiển cảm ứng,linh hoạt phù hợp với nhu cầu cá nhân của khách hàng.
8Chứng nhận và đảm bảo chất lượng: Sản xuất tuân theo hệ thống quản lý chất lượng ISO9001 và hệ thống quản lý môi trường ISO14001,và thử nghiệm nghiêm ngặt được thực hiện từ nguyên liệu thô đến sản phẩm hoàn thành để đảm bảo độ tin cậy và các tiêu chuẩn bảo vệ môi trường.

Các thông số kỹ thuật:

Ứng dụng:

Với thiết kế tham số chính xác và hiệu suất ổn định, CH700WV03A-CTBA có thể được điều chỉnh rộng rãi cho nhiều lĩnh vực như công nghiệp, điện tử tiêu dùng, ô tô và y tế,và trở thành màn hình chính và thành phần tương tác của các thiết bị khác nhauSau đây là một kịch bản ứng dụng cụ thể và phân tích lợi thế:

Thiết bị điều khiển và tự động hóa công nghiệp
Trong lĩnh vực công nghiệp, CH700WV03A-CTBA có thể được sử dụng làm mô-đun hiển thị cốt lõi của giao diện người máy (HMI).Nó ** 800 × 480 độ phân giải pixel ** và ** 300 cd / m2 độ sáng ** đảm bảo rằng các thông số vận hành thiết bị, thông tin báo lỗi và hướng dẫn hoạt động có thể được hiển thị rõ ràng trong môi trường chiếu sáng thông thường như xưởng và phòng điều khiển.
1- Ứng dụng điển hình:
(1) Bảng điều khiển của máy công cụ CNC: hiển thị thời gian thực về tiến độ xử lý, dữ liệu phối hợp, v.v., hỗ trợ cảm ứng dung lượng để điều chỉnh nhanh các tham số;
(2) Thiết bị cổng Internet công nghiệp (IIoT): kết hợp nhiệt độ, độ ẩm, tiêu thụ năng lượng và các giao diện giám sát dữ liệu khác, tương tác địa phương thông qua giao diện cảm ứng I2C;
(3) Bộ điều khiển dây chuyền sản xuất tự động: kết hợp với giao diện RGB và hệ thống điều khiển PLC, đồng bộ hóa thời gian thực tình trạng dây chuyền sản xuất, cải thiện hiệu quả hoạt động và bảo trì.
2Ưu điểm chính:
(1) Khả năng thích nghi với nhiệt độ rộng: -20 ~ + 70 ° C, có thể chịu được biến động nhiệt độ trong môi trường công nghiệp;
(2) Độ bền cấu trúc: kính chạm cứng 6H và thiết kế mô-đun, chống rung động, chống bụi, phù hợp với hoạt động lâu dài trong điều kiện làm việc khắc nghiệt.

Nhà thông minh và tự động hóa tòa nhà
Trong kịch bản nhà thông minh, mô-đun này có thể được sử dụng như một màn hình điều khiển trung tâm thông minh hoặc màn hình đầu cuối thiết bị để đạt được quản lý tập trung và tương tác trực quan của các thiết bị gia đình.
1- Ứng dụng điển hình:
(1) Bảng điều khiển nhà thông minh: giao diện điều khiển hệ thống kiểm soát ánh sáng, điều hòa không khí và an ninh tích hợp, chuyển đổi chế độ cảnh qua hoạt động cảm ứng;
(2) Hiển thị thiết bị gia dụng thông minh: giao diện hiển thị tham số và lựa chọn chức năng của thiết bị như lò nướng và máy giặt, hỗ trợ hướng dẫn hoạt động đồ họa;
(3) Hệ thống điện thoại nội bộ tòa nhà: như một màn hình hiển thị cho máy cửa đơn vị hoặc phần mở rộng trong nhà, nó hiển thị hình ảnh khách truy cập, tình trạng kiểm soát truy cập và thông tin khác.
2Ưu điểm chính:
(1) Thiết kế nhẹ: kích thước nhỏ gọn 180 × 119 × 5,27mm, dễ dàng nhúng vào tường hoặc cơ thể thiết bị, tiết kiệm không gian lắp đặt;
(2) Tiêu thụ năng lượng thấp: điện áp hoạt động của bảng điều khiển cảm ứng là 2,8V-3,3V, phù hợp với các thiết bị chạy bằng pin và kéo dài tuổi thọ pin của các thiết bị đầu cuối nhà thông minh.

Các thiết bị điện tử và thiết bị di động trên xe
Tính ổn định và khả năng thích nghi với môi trường của CH700WV03A-CTBA làm cho nó trở thành sự lựa chọn lý tưởng cho màn hình trên xe, đặc biệt là cho hệ thống hỗ trợ lái xe và hệ thống giải trí trên xe.
1- Ứng dụng điển hình:
(1) Hệ thống định vị xe: hiển thị đường dẫn bản đồ, thông tin giao thông thời gian thực, cảm ứng dung lượng hỗ trợ zoom cử chỉ và tìm kiếm vị trí;
(2) Hệ thống âm thanh và video xe: phát video và danh sách âm thanh và đạt được đầu ra chất lượng hình ảnh độ nét cao với giao diện RGB;
(3) Bảng điều khiển máy móc kỹ thuật: chẳng hạn như màn hình giám sát tình trạng xe nâng và máy đào, hiển thị dữ liệu chính như mức dầu và tốc độ.
2Ưu điểm chính:
(1) Khả năng chống nhiễu: thông qua thiết kế tương thích điện từ EMC, giảm tác động của nhiễu tín hiệu trên màn hình trong môi trường xe;
(2) Đặc điểm góc nhìn rộng: mặc dù tham số góc nhìn là 12 (có thể là mã góc nhìn hướng cụ thể),chế độ TN có tốc độ phản hồi nhanh và phù hợp với hiển thị hình ảnh động.

Thiết bị và thiết bị y tế
Trong lĩnh vực các dụng cụ y tế và chính xác, mô-đun này có thể đáp ứng các yêu cầu cao của các kịch bản chuyên nghiệp về độ chính xác và độ tin cậy hiển thị.
1- Ứng dụng điển hình:
(1) Máy theo dõi y tế: Hiển thị dữ liệu các dấu hiệu quan trọng theo thời gian thực như nhịp tim và oxy trong máu, và giao diện cảm ứng hỗ trợ nhân viên y tế nhanh chóng thiết lập các thông số theo dõi;
(2) Thiết bị chẩn đoán di động: Màn hình hiển thị nhỏ như máy siêu âm hiển thị rõ các chi tiết hình ảnh và hỗ trợ chẩn đoán tại chỗ;
(3) Các dụng cụ phân tích trong phòng thí nghiệm: Hiển thị các quy trình thí nghiệm, đường cong dữ liệu và các lời nhắc hoạt động và hỗ trợ chuyển đổi giao diện đa ngôn ngữ.
2Ưu điểm chính:
(1) Độ chính xác màu sắc: màn hình màu thật 16,7M đáp ứng các yêu cầu tái tạo màu sắc chính xác cao của hình ảnh y tế;
(2) Thiết kế dễ làm sạch: Bề mặt kính chạm mịn có thể được khử trùng nhanh chóng và đáp ứng các tiêu chuẩn vệ sinh của môi trường y tế.

Điện tử thương mại và tiêu dùng
Trong các kịch bản thương mại, CH700WV03A-CTBA có thể được sử dụng như một thiết bị đầu cuối hiển thị nhẹ để giúp các công ty cải thiện hiệu quả dịch vụ và trải nghiệm người dùng.
1- Ứng dụng điển hình:
(1) Hệ thống POS bán lẻ: hiển thị chi tiết đơn đặt hàng, số tiền thanh toán và thông tin khuyến mãi, hoạt động cảm ứng hỗ trợ thanh toán nhanh;
(2) Thiết bị đầu cuối tự phục vụ: chẳng hạn như máy xếp hàng và máy tìm kiếm thông tin, cung cấp giao diện hướng dẫn đồ họa để giảm áp lực của dịch vụ thủ công;
(3) Thẻ giá điện tử và màn hình hiển thị kệ: cập nhật năng động giá sản phẩm, hàng tồn kho và các hoạt động quảng cáo để cải thiện tính linh hoạt của hoạt động cửa hàng.
2Ưu điểm chính:
(1) Chi phí thấp và hiệu quả cao: mô hình cung cấp trực tiếp tại nhà máy làm giảm chi phí mua sắm, giao diện RGB tiêu chuẩn hóa rút ngắn chu kỳ phát triển;
(2) Khả năng tùy biến linh hoạt: hỗ trợ sửa đổi cấu trúc FPC và điều chỉnh ánh sáng hậu trường, thích nghi với các thiết bị thương mại có kích thước và phương pháp lắp đặt khác nhau.
