| Số lượng đặt hàng tối thiểu : | 100 bộ | chi tiết đóng gói : | Tất cả các sản phẩm được đóng gói đúng cách để giữ an toàn. Đối với kích thước nhỏ của sản phẩm, chú |
|---|---|---|---|
| Thời gian giao hàng : | 3~5 ngày làm việc | Điều khoản thanh toán : | Tt hoặc đàm phán |
| Khả năng cung cấp : | 5000K PC/tháng |
| Nguồn gốc: | Thâm Quyến, Trung Quốc | Hàng hiệu: | Chenghao Optoelectronic |
|---|---|---|---|
| Chứng nhận: | CE / RoHS / FCC | Số mô hình: | CH1602C01A |
| Tài liệu: | Sổ tay sản phẩm PDF |
|
Thông tin chi tiết |
|||
| Tên sản phẩm: | Màn hình LCD chữ số | nhiệt độ lưu trữ: | -30 ~ 80oC |
|---|---|---|---|
| Hiển thị backgrountnd: | Vàng-Xanh | Nhiệm vụ: | 1/16duty |
| Số lượng ký tự: | 16 ký tự x 2 dòng | Xem khu vực: | 66 (W) × 16 (h) mm |
| Vùng V/hiệu quả: | 56.2 ((W) × 11.5 ((H) mm | DISPLAY DOT: | Màu xanh đen |
| Nhiệt độ hoạt động: | -20 ~ 70 | ||
| Làm nổi bật: | màn hình LCD chữ số,màn hình LCD chữ số màu xanh lá cây,màn hình LCD màu xanh lá cây 16x2 chữ số |
||
Mô tả sản phẩm

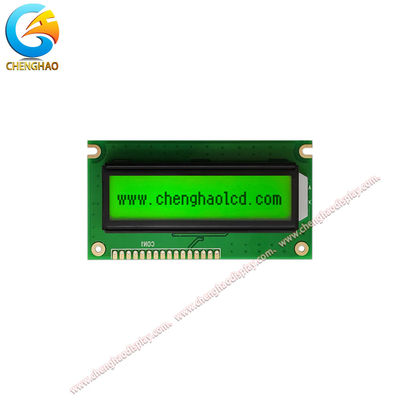

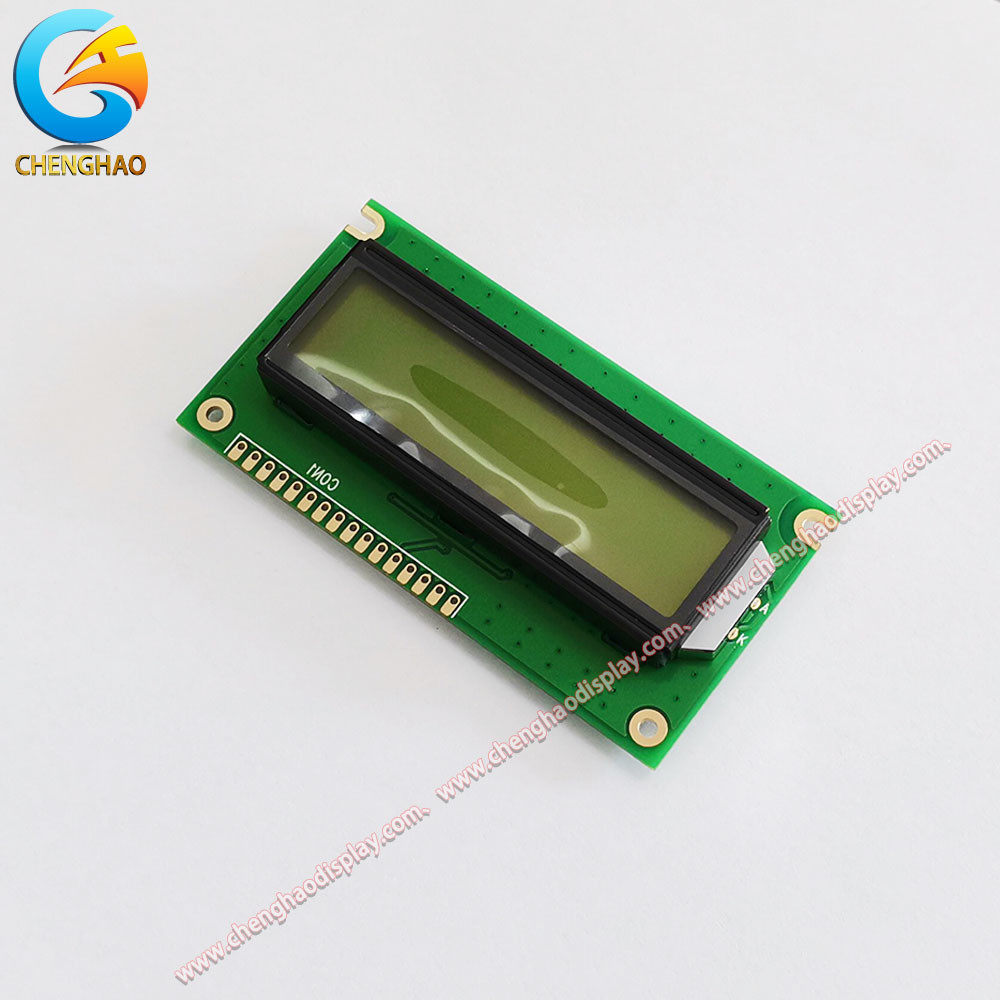

Sản phẩm này là màn hình LCD đơn sắc STN với góc nhìn 6 giờ. Điểm hiển thị là màu xanh đen, và khu vực xem là 66 (chiều rộng) × 16 (chiều cao) mm. Kích thước ký tự là 0.55 (chiều rộng) × 0.65 (cao) mm, và đường viền kích thước là 84.0 × 44.0 × 12.5 mm. Màn hình LCD đơn sắc này lý tưởng cho các ứng dụng yêu cầu màn hình hiển thị thông tin đơn giản.Màn hình rất đáng tin cậy và tiêu thụ năng lượng thấp, làm cho nó lý tưởng cho một loạt các ứng dụng.#LCD 16x02
1. Hiển thị thông số kỹ thuật
| Đề mục | Thông số kỹ thuật |
| TYPE hiển thị | STN/SAU-XUỐT/POSITIVE/TRANSFLECTIVE |
| Màu sắc | Dấu hiển thị: XUỐT - ĐEN |
| Hình ảnh nền: màu vàng-xanh | |
| Dữ liệu đầu vào | 68 SERIES |
| Nhiệm vụ | 1/16Công vụ |
| góc nhìn | 6h |
| Người kiểm soát | SPLC780D1 HOÀN TƯỜNG TƯỜNG |
| BESEL | 0.6T |
| Đèn hậu | Đèn LED (màu vàng-xanh) |
| Nhiệt độ hoạt động | -20 ~ 70 °C |
| Nhiệt độ lưu trữ | -30 ~ 80 °C |
2.Specification cơ khí
| Đề mục | Thông số kỹ thuật | UNIT |
| DIMENSIONAL LINE | 84.0(W) ×44.0(H) ×12.5.0MAX.(T) | mm |
| Khu vực quan sát | 66 ((W) × 16 ((H) | mm |
| V/ZONE hiệu quả | 56.2 ((W) × 11.5 ((H) | mm |
| Số nhân vật | 16 ký tự × 2 dòng | --- |
| Nhân vật PITCH | 2.95 ((W) × 5.55 ((H) | mm |
| Kích thước nhân vật | 0.55 ((W) × 0.65 ((H) | mm |
Biểu đồ khối
Chức năng đầu cuối
| Mã PIN không. | SYMBOL | Mức độ | Chức năng |
| 1 | VSS | 0V | GND |
| 2 | VDD | +5.0V | Nguồn cung cấp năng lượng cho logic |
| 3 | V0 | - | Điện áp hoạt động cho LCD |
| 4 | RS | H/L | H: Dữ liệu L: Mã hướng dẫn |
| 5 | R/W | H/L | H: đọc L: viết |
| 6 | E | H-L | Chip kích hoạt tín hiệu |
| 7~14 | DB0~DB7 | H/L | Dòng xe buýt dữ liệu |
| 15 | LEDA | +5.0V | Nguồn cung cấp điện cho đèn LED |
| 16 | LEDK | 0V |
Bề mặt kích thước
1Tất cả các hộp vận chuyển của chúng tôi đáp ứng tiêu chuẩn độ cứng xuất khẩu.
2Tất cả các hộp của chúng tôi sẽ được đệm với bọt bên trong để ngăn ngừa thiệt hại màn hình
3. Bao bì sản phẩm của chúng tôi áp dụng một hộp lớn với các hộp nhỏ
4. Trọng lượng của mỗi hộp không vượt quá 3,5 kg, và kích thước có thể thay đổi tùy thuộc vào tiêu chuẩn.
Các phương pháp đóng gói trên đều là để ngăn ngừa thiệt hại cho mô-đun hiển thị trong quá trình vận chuyển, và chúng tôi cũng có thể đóng gói hàng hóa theo mong muốn của khách hàng.
