Phân loại y tế USART HMI Screen Module 800x480 7 Inch 16 Bit RGB Với RTP

Mô tả sản phẩm

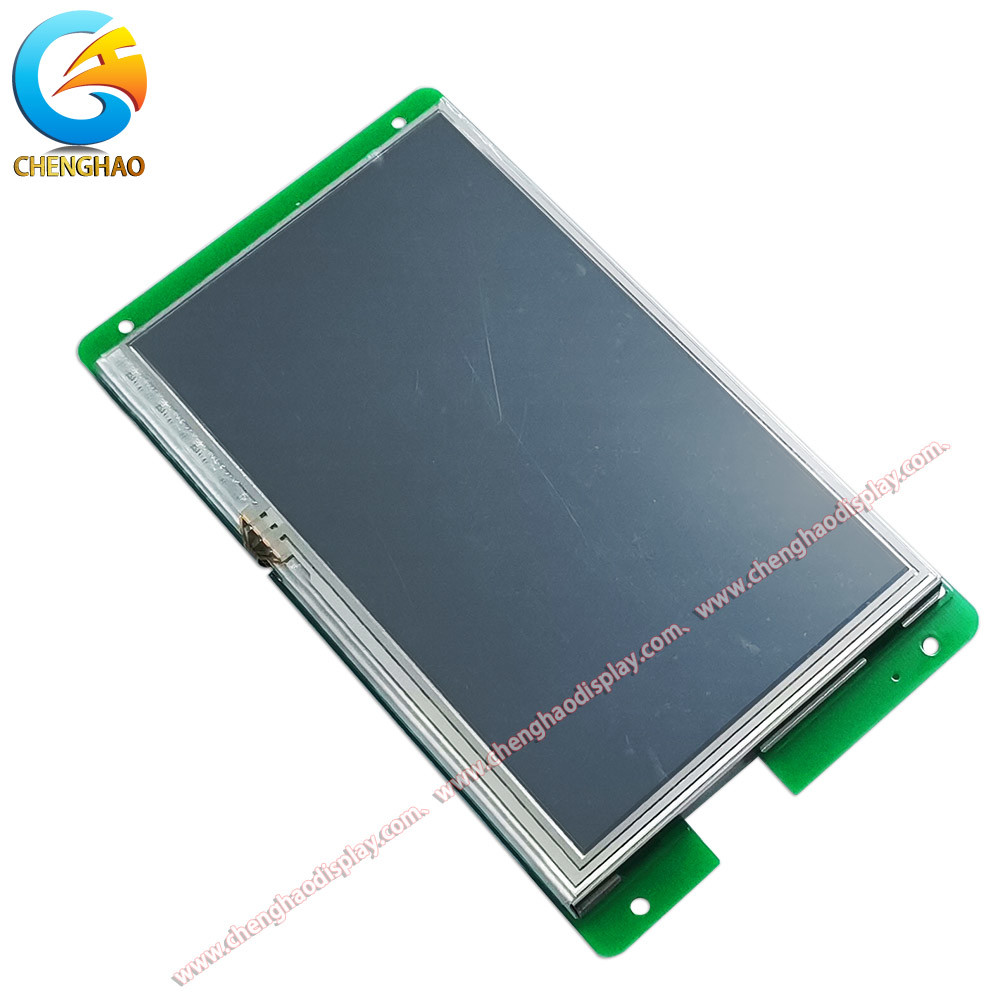

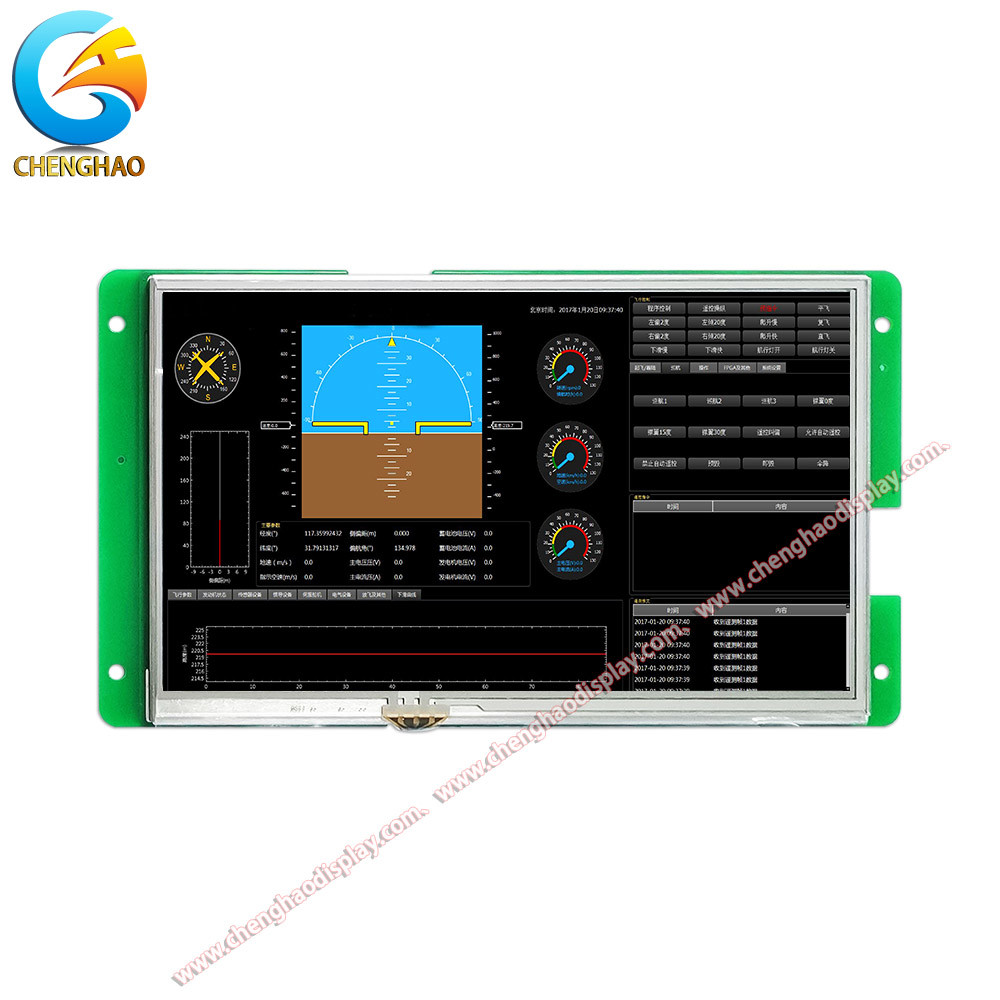

Mẫu màn hình 16 bit RGB 800x480 7 inch USART HMI với RTP

1. Các thông số của màn hình LCD màu

2Kiểm tra độ tin cậy của mô-đun LCD HMI USART
Tất cả các màn hình hàng loạt của Chenghao Optoelectronic đã trải qua một loạt các thử nghiệm độ tin cậy quá trình trước khi sản xuất hàng loạt: nhiệt độ cao và thấp, ESD, nổ, bức xạ,thời gian tiếp xúc và các thử nghiệm khác để đảm bảo chất lượng sản phẩm

(1) ESD Thử nghiệm - môi trường thử nghiệm:

Nhiệt độ môi trường thử nghiệm: 25°C
Độ ẩm môi trường thử nghiệm: 50%
Quá trình thử nghiệm: Đặt sản phẩm phẳng trên băng thử nghiệm, và thực hiện tiếp xúc và xả không khí trên khóa sắt và khu vực hiển thị của màn hình cổng hàng loạt lần lượt, như được hiển thị trong hình dưới đây;quan sát xem màn hình đặt lại và khởi động lại, hiển thị bất thường, vv




(2) Khí hậu thử nghiệm lão hóa ở nhiệt độ cao và thấp

Nhiệt độ môi trường thử nghiệm: -20°C+70°C
Độ ẩm môi trường thử nghiệm: 60%±3%RH
Quy trình thử nghiệm: Đặt sản phẩm nghiêng vào hộp thử nhiệt độ cao và thấp, như được hiển thị trong hình 3-3; vượt qua 72H nhiệt độ cao, nhiệt độ thấp,Kiểm tra lão hóa thay thế ở nhiệt độ cao và thấp, quan sát xem màn hình có thiết lập lại và khởi động lại, hiển thị bất thường và hoạt động bất thường trong quá trình thử nghiệm và sau khi thử nghiệm.





(3) Thử nghiệm xung nhóm - môi trường thử nghiệm

Nhiệt độ môi trường thử nghiệm: 25°C
Độ ẩm môi trường thử nghiệm: 50%
Quá trình thử nghiệm: đặt sản phẩm phẳng trên băng nghiệm và cung cấp điện cho màn hình thông qua nguồn điện kết nối với máy phát nhóm xung bởi máy phát nhóm xung,như trong hình; quan sát xem màn hình có thiết lập lại và khởi động lại, hiển thị bất thường và chạm bất thường trong quá trình thí nghiệm không.




3. LUA cấu hình kịch bản của màn hình SPI TFT LCD

Các màn hình nối tiếp loại F, loại M và loại IOT được ra mắt bởi Shenzhen Chenghao Optoelectronics Co., Ltd. đều hỗ trợ kịch bản ngôn ngữ LUA.Màn hình hàng loạt cung cấp một rich LUA script API và callback interface. Người dùng có thể trực tiếp thiết lập và có được trạng thái chạy của tất cả các điều khiển cấu hình bằng cách gọi giao diện API. Kết hợp với xử lý logic viết,màn hình có thể hoàn thành các hành động theo lịch trình mà không có sự tham gia của MCU bên ngoài, giảm truyền thông dữ liệu giữa MCU và màn hình.
LUA là một ngôn ngữ kịch bản nhẹ với cú pháp và logic đơn giản hơn ngôn ngữ C, vì vậy các nhà phát triển có thể bắt đầu ngay lập tức.Ngôn ngữ LUA đi kèm với một thư viện hàm toán học hoạt động tốt, xử lý chuỗi, JSON và các thư viện khác, và có hỗ trợ chức năng cho các hoạt động toán học phổ biến, chẳng hạn như gốc vuông, sinus cosinus, giá trị tuyệt đối, v.v.;do tần số cao của màn hình., tất cả các thuật toán phức tạp được xử lý bởi màn hình, làm giảm đáng kể chi phí thực hiện của MCU của người dùng.
Để viết kịch bản LUA của dự án trong phần mềm VisualTFT, bấm [Tools] → [LUA Script Programming] trên thanh menu để mở nó

4.Kiến trúc sản phẩm củaMàn hình LCD y tế

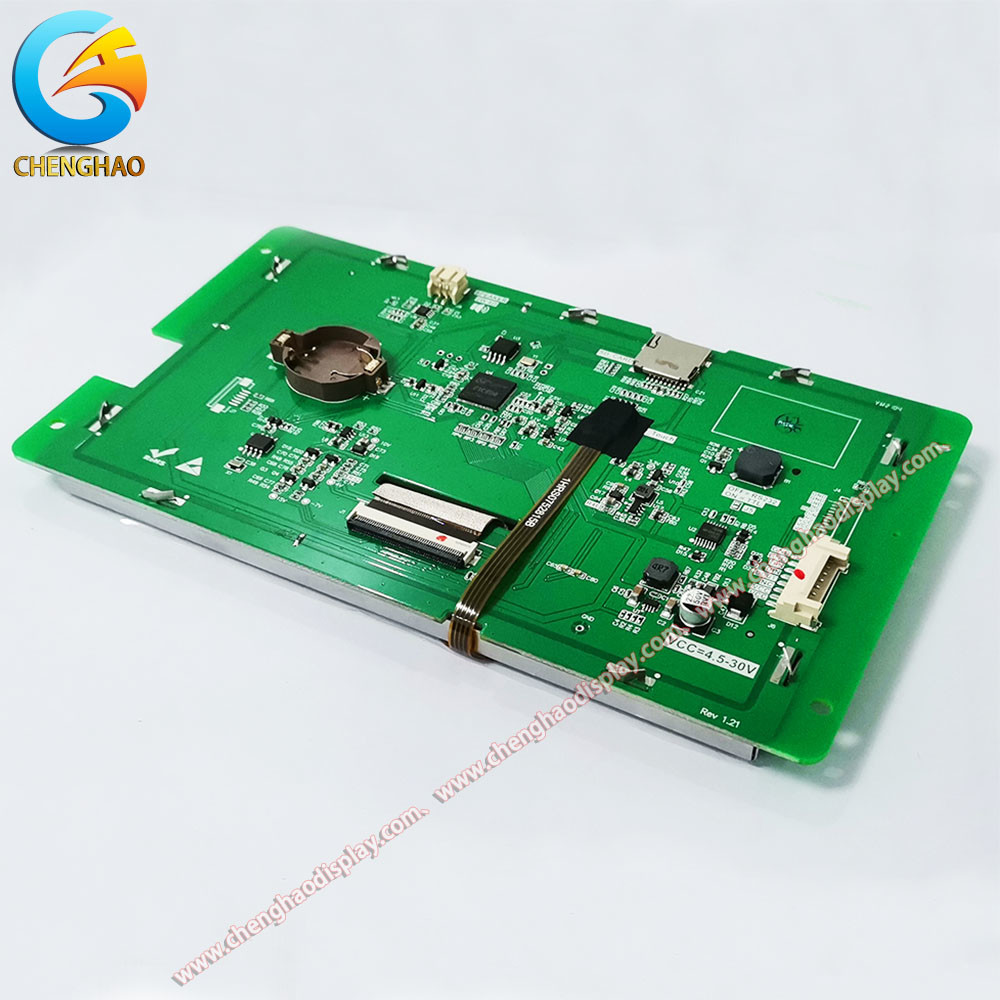

Màn hình hàng loạt công nghiệp được ra mắt bởi Shenzhen Chenghao Optoelectronics Co., Ltd. (chenghaolcd.com) là một thiết bị đầu cuối hiển thị hàng loạt tích hợp trình điều khiển màn hình TFT, lưu trữ phông chữ hình ảnh, hoạt động GUI,phát âm và các điều khiển cấu hình khác nhau.Máy vi tính chip duy nhất của người dùng chỉ cần gửi và nhận các hướng dẫn cổng hàng loạt tương ứng để dễ dàng nhận ra hiển thị văn bản, hình ảnh và đường cong.
Bộ vi xử lý màn hình hàng loạt dòng M sử dụng bộ vi xử lý SOC 400M 32 bit, tích hợp các chức năng như bộ nhớ video SDR và giải mã hình ảnh JPEG.
