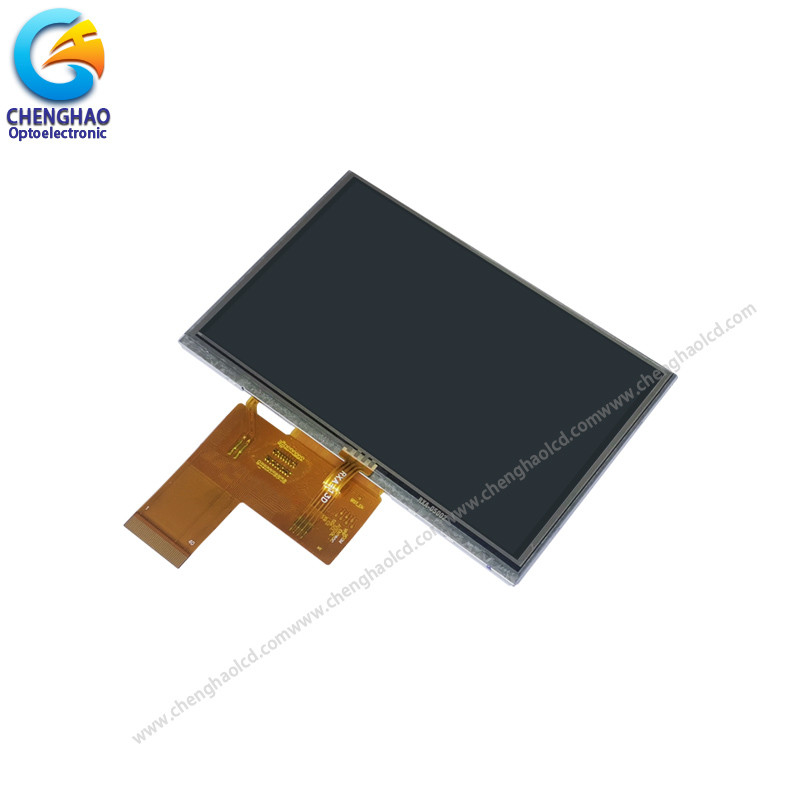

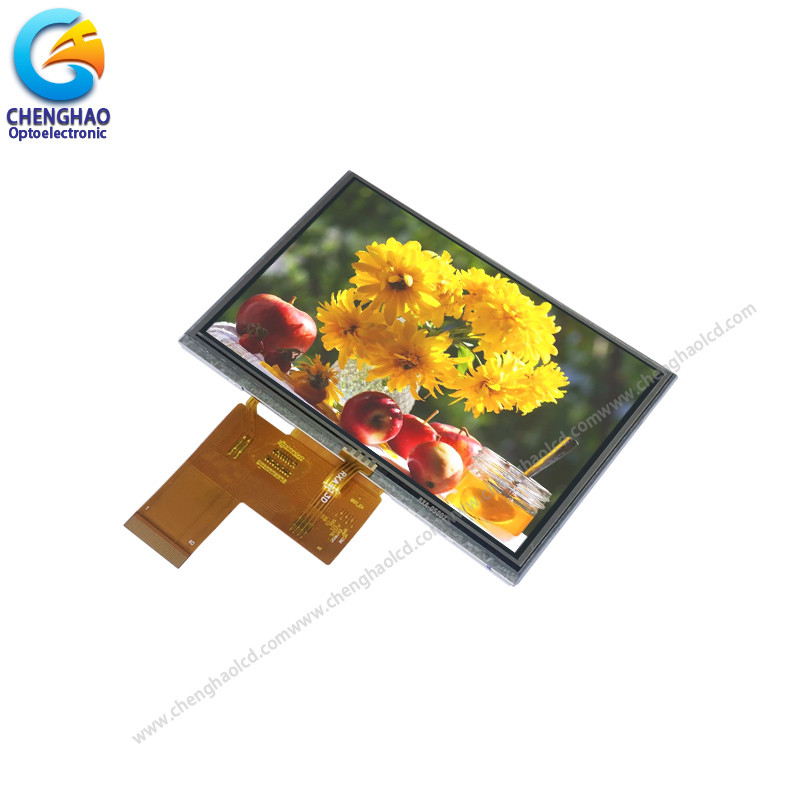

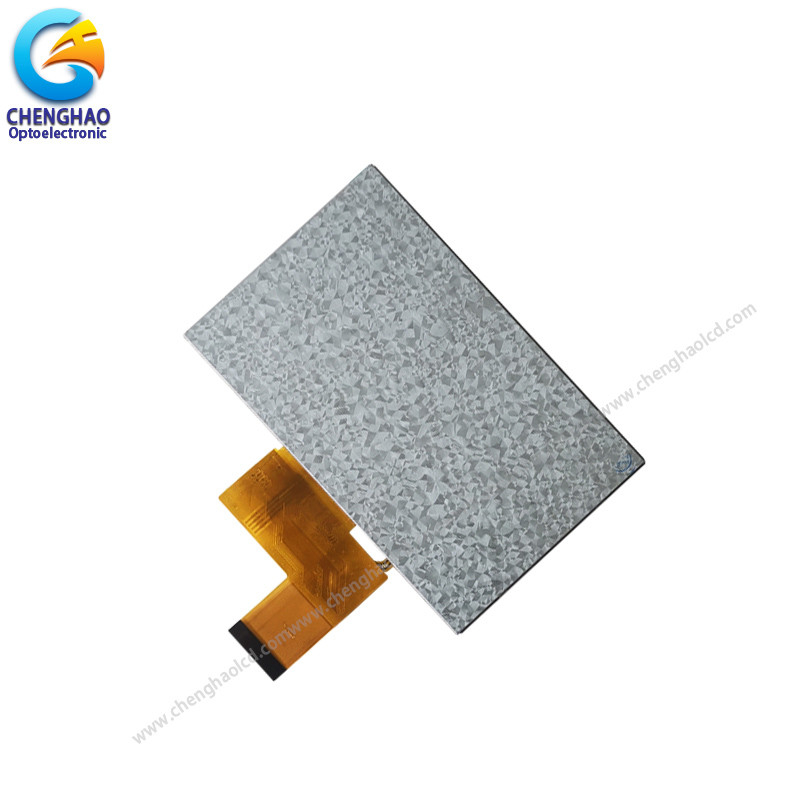

Màn hình LCD 40 pin 5 inch 800 * 480 độ phân giải Màn hình cảm ứng LCD nhỏ

Mô tả sản phẩm

Màn hình LCD 40 pin 5 inch 800 * 480 độ phân giải Màn hình cảm ứng LCD nhỏ

1. Thông số kỹ thuật

2Mô tả.

Mô hình màn hình ChengHao CH500WV05A-T là màn hình tinh thể lỏng (LCD) matrix thin film transistor (TFT) màu hoạt động sử dụng TFT silicon vô hình làm thiết bị chuyển đổi.Mô hình này bao gồm một bảng điều khiển LCD TFT, một bảng điều khiển cảm ứng một điều khiển IC, một backlight và FPC.
Màn hình LCD TFT này có diện tích hiển thị tích cực đo ngang 5,0 inch (Màn hình ngang) với độ phân giải 800 * 3 ((RGB) * 480.
Máy điều khiển được sử dụng cho dự án này có thể hiển thị 16M màu sắc bằng đầu vào tín hiệu RGB. Máy điều khiển được gắn trên kính và kết nối thông qua FPC bao gồm các thành phần để điều khiển mô-đun hiển thị.Hỗ trợ giao diện RGB song song 24 bit.
Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi đèn nền và cấu trúc FPC, định nghĩa giao diện, vv. RoHS Compliance & Halogen Free.
Tất nhiên, nếu mảng LCD 5 inch này không đáp ứng yêu cầu dự án của bạn, chúng tôi cũng có thể thiết kế một giải pháp hiển thị mới cho bạn theo mong muốn của bạn,và bạn có thể có được thông tin liên quan bằng cách tham khảo dịch vụ khách hàng trực tuyến.

3. Hình vẽ

Ghi chú:
(1) Loại màn hình: 5.0"TFT
(2) Hướng nhìn:Tất cả các hướng xem

(3) LCD Drive IC: ****
(4) Nhiệt độ hoạt động: -20 ~ 70 °C
(5) Nhiệt độ lưu trữ: -30 ~ 80 °C
(6) Độ khoan dung không đánh dấu: ± 0.20
(7) Bảo vệ: ROHS

4. Chi tiết nhanh.

Tên sản phẩm: Màn hình LCD 40 pin 5 inch 800 * 480 độ phân giải Màn hình cảm ứng LCD nhỏ
Mô hình số:CH500WV05A-T
Với hoặc không có TP: Có
TP: RTP
Loại màn hình LCD: 5.0"TFT+TP
Định dạng điểm:800×3 ((RGB)×480
Mảng bộ lọc màu: RGB sọc dọc
Chế độ hiển thị: IPS / Transmissive / Thông thường đen
Hướng nhìn: 80/80/80/80
IC trình điều khiển TFT:***
Màu sắc: 16M
Độ tương phản: 800:1
Kích thước mô-đun: 120.7 ((W)×76.3 ((H)×4.2 ((T) mm
Khu vực hoạt động TFT: 108 ((W)×64.8 ((H) mm
Địa điểm: 0.135 ((W)×0.135 ((H) mm
Giao diện TFT:Giao diện RGB song song 24 bit
Số pin FPC: 40
Nhiệt độ hoạt động: -20 ~ +60 °C
Nhiệt độ lưu trữ: -30 ~ +70 °C
Đèn phía sau: Đèn LED màu trắng
Trọng lượng: *** g

6. Đảm bảo chất lượng sản phẩm

(1) Nhà cung cấp nguyên liệu thô chất lượng cao:
bảo đảm sau bán hàng và nhà cung cấp ổn định lâu dài, bảng LCD và Driver IC được làm bằng nguyên liệu A-được quy định.
(2) Các vật liệu khác:
Chúng tôi cũng sử dụng nguyên liệu nguyên liệu mới A-được điều chỉnh
(3) Kiểm soát chất lượng nghiêm ngặt:
Thông qua tỷ lệ lên đến 98,5%, tỷ lệ lỗi khách hàng trực tuyến thấp đến 0,3%.
Kiểm tra được thực hiện trong FOG==> LCM==> LCM + RTP / CTP==> kiểm tra trực tuyến sản xuất ==> Kiểm tra Q.C==> thử nghiệm lão hóa 4 giờ với tải trong phòng đặc biệt 60 °C (tùy chọn) ==> OQC.
Một sản phẩm phải vượt qua 5 thử nghiệm trước khi vận chuyển: kiểm tra đến, kiểm tra trực tuyến 100%, kiểm tra QC tại chỗ, kiểm tra lão hóa và kiểm tra OQC, v.v.
