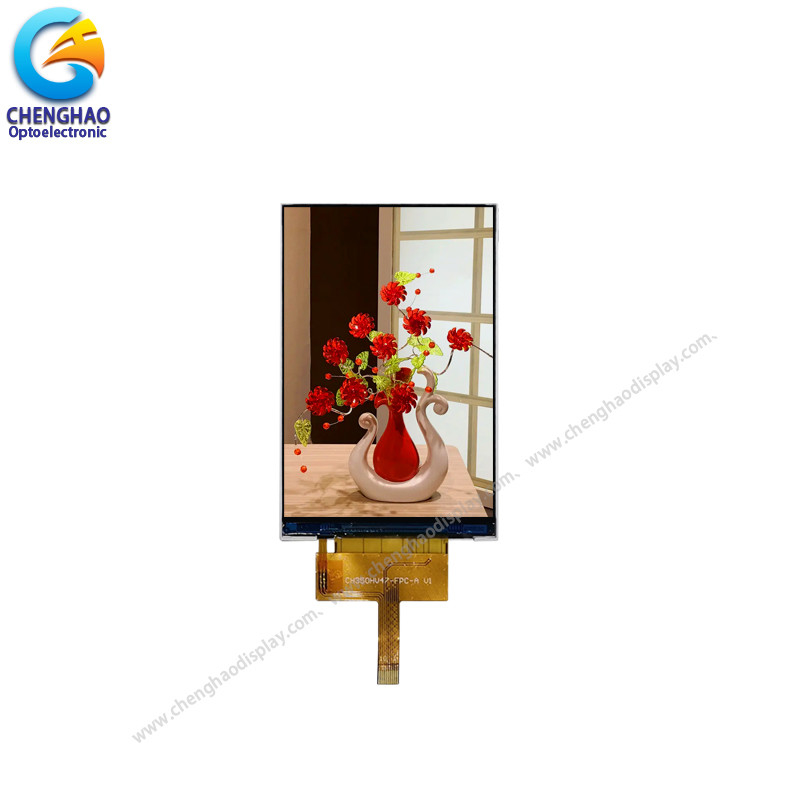

Mô-đun hiển thị LCD nhỏ 10pin 320 * 480 Với giao diện SPI 8bit 4 dòng

Mô tả sản phẩm

Mô-đun hiển thị LCD nhỏ 10pin 320 * 480 Với giao diện SPI 8bit 4 dòng

1. Thông số kỹ thuật

2Mô tả.

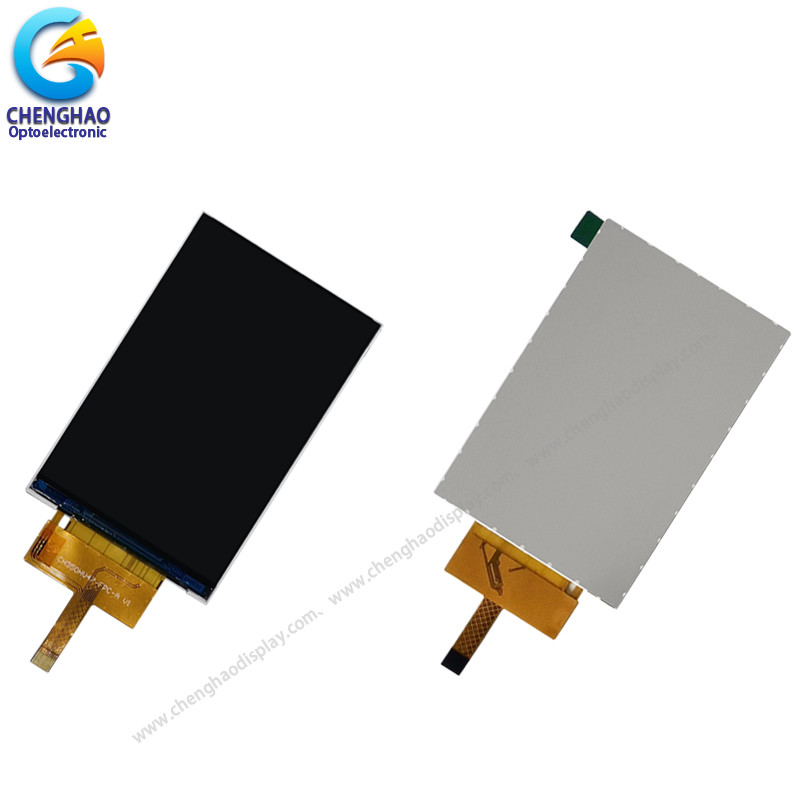

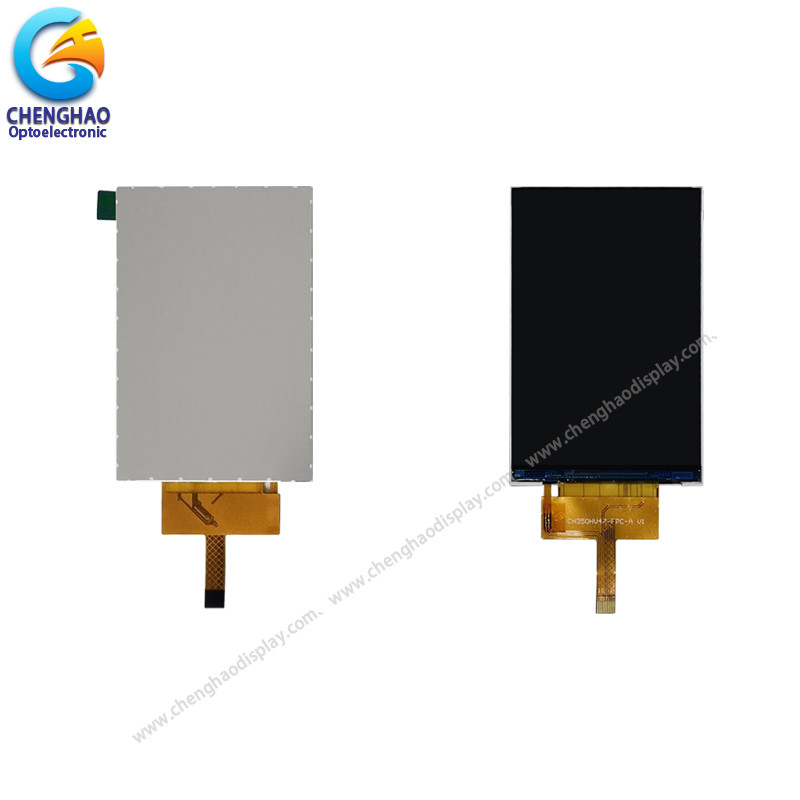

Mô hình màn hình ChengHao CH350HV47B là một màn hình tinh thể lỏng (LCD) matrix hoạt tính màu (TFT) sử dụng TFT silic vô hình làm thiết bị chuyển đổi.Mô hình này bao gồm một bảng điều khiển LCD TFT, một điều khiển IC, một backlight và FPC.
Có một khu vực hiển thị hoạt động của bảng LCD tft này đo 3,5 inch theo đường chéo với độ phân giải 320 * 480 * 3 chấm RGB.
Driver được sử dụng cho dự án này là ST7796 và có thể hiển thị màu sắc 262k / 65k bằng đầu vào tín hiệu RGB.Máy điều khiển được gắn trên kính và kết nối thông qua FPC bao gồm các thành phần để điều khiển mô-đun hiển thị.
Ngoài ra, tft lcd 320x480 cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi đèn nền và cấu trúc FPC, định nghĩa giao diện, vv.
Phù hợp với RoHS và không chứa halogen.

3. Hình vẽ

Ghi chú:
(1) Loại màn hình: 3.5"IPS
(2) Hướng nhìn: Ali Hướng nhìn
(3) LCD Drive IC:ST7796S
(4) Chế độ phân cực: truyền
(5) Nhiệt độ hoạt động: -20 ~ 70 °C
(6) Lưu trữ nhiệt độ: -30 ~ 80 °C
(7) Độ khoan dung không đánh dấu: ± 0.20
(8) Bảo vệ: ROHS

4. Chi tiết nhanh.

Tên sản phẩm: Mô-đun màn hình LCD nhỏ 10pin 3,5 inch 320 * 480 Với giao diện SPI 8bit 4line

Loại LCD: 3.5: IPS
Định dạng chấm: 320 ((RGB) × 480 chấm
Mảng bộ lọc màu: RGB sọc dọc
Chế độ hiển thị: IPS / Transmission / Normal Black
Hướng nhìn: 80/80/80/80
IC lái xe: ST7796S
Kích thước mô-đun: 53,16 ((W) × 81,74 ((H) × 2,17 ((T) mm
Vùng hoạt động: 48,96 ((W) × 73,44 ((H) mm
Địa điểm:0.153 ((W) × 0.153 ((H) mm
Giao diện: 4line 8bit SPI
Nhiệt độ hoạt động: -20 ~ +70 °C
Nhiệt độ lưu trữ: -30 ~ +80 °C
Đèn mặt sau: 8 đèn LED màu trắng
Trọng lượng: TBD g

5Ứng dụng

6. Câu hỏi thường gặp

1.Q: Làm thế nào tôi có thể có được các mẫu?
A: Gửi yêu cầu → Đề nghị → Xác nhận giá → Xác nhận giá và trả phí công cụ → Cung cấp bản vẽ → Xác nhận bản vẽ → Xác nhận công cụ và mẫu → Xác nhận mẫu hoàn thành → Giao hàng bằng vận chuyển hàng hóa hoặc biển.

2.Q: Tôi có thể mong đợi lấy mẫu trong bao lâu?
A: Kéo đường viền: 2-4 ngày Thời gian lấy mẫu: 7-15 ngày.

3Q: Bạn có thể thiết kế màn hình LCD theo yêu cầu của chúng tôi?
A: Chắc chắn. Chúng tôi sẽ cung cấp cho bạn giá tốt nhất cho công cụ.

4. Q: Làm thế nào bạn có thể đảm bảo chất lượng sản xuất?
A: Chất lượng sản xuất của chúng tôi tuân theo hệ thống tiêu chuẩn ISO9000, đội thiết kế ổn định, 10 năm kinh nghiệm của đội QC và hệ thống kiểm soát chất lượng nghiêm ngặt đảm bảo chất lượng sản xuất.chấp nhận phần thứ ba kiểm tra, lưu trữ nhiệt độ cao & thấp & thử nghiệm hoạt động trong nhiệt độ cao.

5.Q: Làm thế nào để đặt hàng?
A: Nếu bạn xác nhận mẫu ok, Xin vui lòng gửi cho chúng tôi đơn đặt hàng của bạn bằng Email hoặc Fax, Sau đó chúng tôi sẽ gửi cho bạn một hóa đơn cho thanh toán tiền gửi. Chúng tôi cần biết các thông tin sau của đơn đặt hàng của bạn.
(1) Thông tin sản phẩm-Lượng, số mẫu
(2) Thông tin vận chuyển - Tên công ty, địa chỉ đường phố, số điện thoại và fax, cảng biển đích.
(3) Chi tiết liên lạc của người vận chuyển nếu bạn có ở Trung Quốc.
