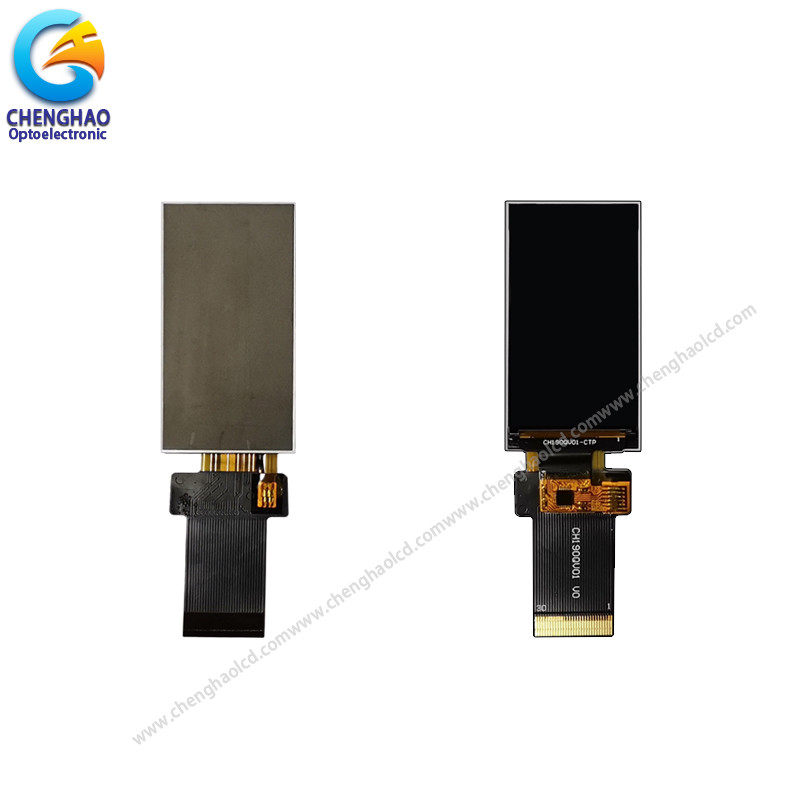

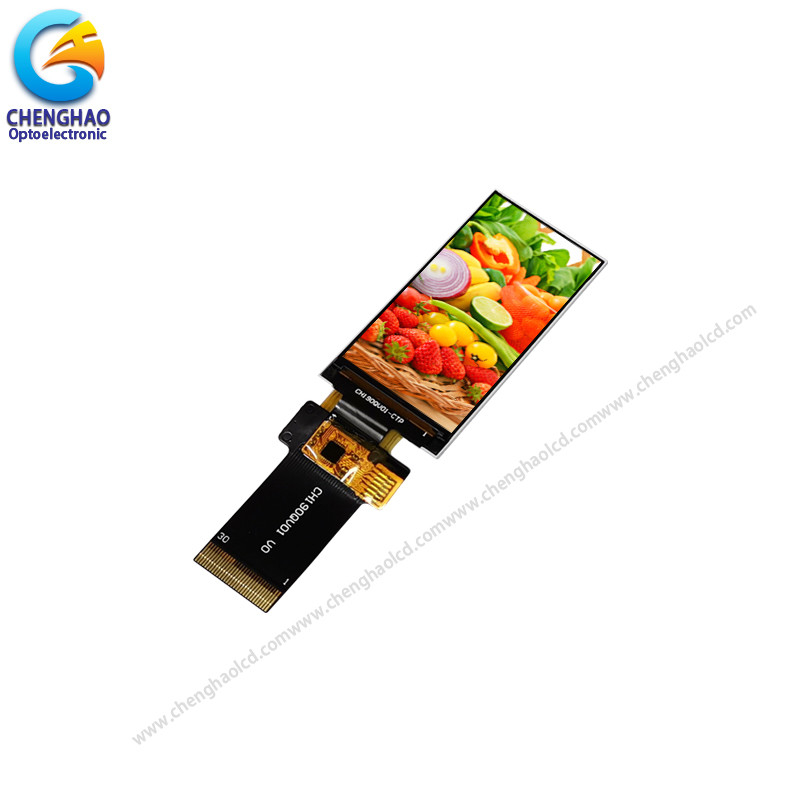

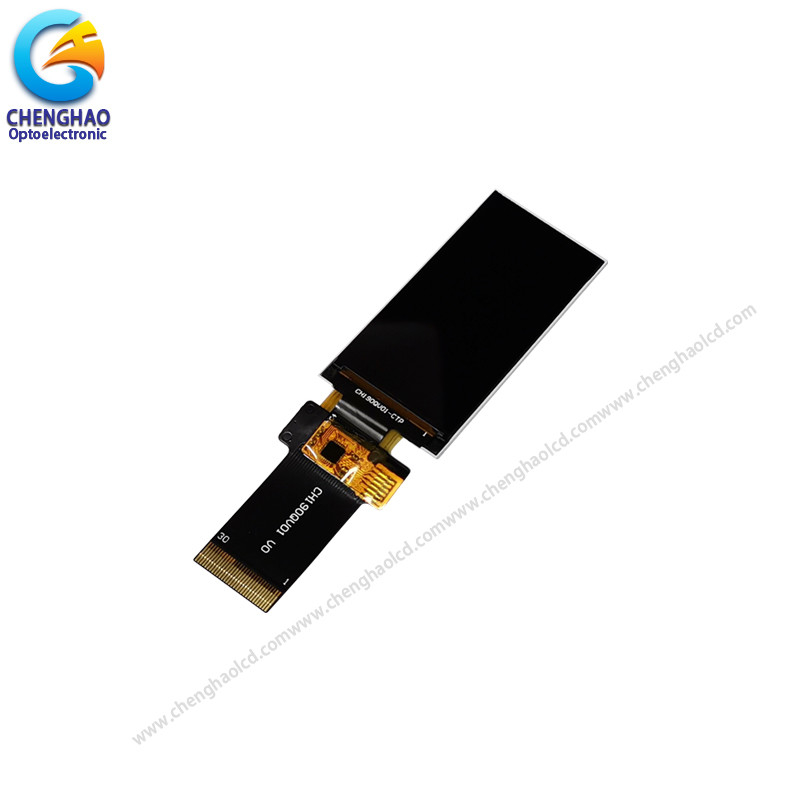

1.9 Tft Ips Lcd Display Module 170x320 Qvga MCU SPI Interface

Mô tả sản phẩm

1.9 Tft Ips Lcd Display Module 170x320 Qvga Mcu Spi Giao diện

1. Thông số kỹ thuật

2Mô tả.

Mô hình màn hình ChengHao CH190QV01A là màn hình tinh thể lỏng (LCD) matrix hoạt động màu thin film transistor (TFT) sử dụng TFT silicon vô hình làm thiết bị chuyển đổi.Mô hình này bao gồm bảng điều khiển LCD, driver IC, backlight và FPC.
Bảng LCD thuộc loại TFT (màn hình dọc), áp dụng công nghệ hiển thị IPS, và góc nhìn tốt nhất là góc nhìn đầy đủ (80/80/80/80).9 inch dot matrix diện tích của bảng điều khiển LCD này, có khả năng hiển thị hình ảnh video 170 (RGB) * 320 pixel.
Là driver IC của mô-đun, ST7789 được cài đặt trên bảng kính và giao tiếp với FPC để hiển thị màu sắc 262/65K bằng cách nhập tín hiệu RGB. Nó hỗ trợ MCU và SPI đa giao diện.
FPC có thể được tùy chỉnh theo yêu cầu của khách hàng, bao gồm cấu trúc hình dạng, định nghĩa giao diện, v.v.

3. Hình vẽ

Ghi chú:
(1) Loại màn hình: 1.9 inch TFT

(2) Hướng nhìn: 80/80/80/80

(3) Nhiệt độ hoạt động: -20 ~ 70 °C
(4) Lưu trữ nhiệt độ: -30 ~ 80 °C
(5) Độ khoan dung không đánh dấu: ± 0.20
(6) Bảo vệ: ROHS

4. Qucik chi tiết

* Mô-đun.Name: 1.9 Tft Ips Lcd Display Module 170x320 Qvga MCU SPI Interface

5Ứng dụng

6. Câu hỏi thường gặp

Q1: Loại giao diện nào là màn hình hiển thị của bạn?
A: Kích thước nhỏ của màn hình thường hỗ trợ SPI,MCU,RGB,MIPI.Kích thước trung bình thường hỗ trợ LVDS,MIPI,EDP.Các thông số kỹ thuật khác nhau sử dụng các giao diện khác nhau.

Q2: Bạn đã sử dụng màn hình cảm ứng điện dung hay màn hình cảm ứng kháng.
A: Chúng tôi có màn hình cảm ứng dung lượng và màn hình cảm ứng kháng.

Q3: Chính sách mẫu của bạn là gì?
A: Nếu có cổ phiếu, bạn có thể lấy mẫu bất cứ lúc nào, nếu không có cổ phiếu, nó sẽ mất một thời gian, và sau đó chờ cho các vật liệu trở lại để lấy mẫu.Nhưng khách hàng cần phải trả phí mẫu và phí Express.

Q4: Thời gian dẫn đầu của bạn cho sản xuất hàng loạt là bao lâu?
A: Phải mất khoảng 20 - 45 ngày làm việc để sản xuất hàng loạt,tùy thuộc vào mô hình và số lượng đặt hàng.

Q5: Làm thế nào để đảm bảo giao hàng ổn định lâu dài?
A: Đầu tiên, chúng tôi sẽ giới thiệu các sản phẩm có thể được cung cấp trong một thời gian dài cho khách hàng, và thứ hai, chúng tôi sẽ có một số lượng lớn các cổ phiếu trước trong một thời gian dài.

Q6: Phương thức thanh toán của bạn cho sản xuất hàng loạt là gì?
A: Nói chung, sau khi nhận được 50%-100% tiền gửi từ khách hàng, họ bắt đầu chuẩn bị vật liệu.

Q7: Bạn sẽ kiểm tra hàng hóa trước khi giao hàng?
A: Vâng, chúng tôi sẽ vận chuyển hàng hóa sau khi kiểm tra 100%.
