Nhà Sản phẩmmàn hình LCD đơn sắc16pin 128 X 64 Màn hình LCD đơn sắc 12864 COG LCD Graphic Modules
16pin 128 X 64 Monochrome LCD Display 12864 COG LCD Graphic Modules
16pin 128 X 64 Monochrome LCD Display 12864 COG LCD Graphic Modules 16pin 128 X 64 Monochrome LCD Display 12864 COG LCD Graphic Modules 16pin 128 X 64 Monochrome LCD Display 12864 COG LCD Graphic Modules
Liên hệ với bây giờ

16pin 128 X 64 Màn hình LCD đơn sắc 12864 COG LCD Graphic Modules

Số lượng đặt hàng tối thiểu : 100 bộ Giá bán : /
chi tiết đóng gói : Tất cả các sản phẩm được đóng gói đúng cách để giữ an toàn. Đối với kích thước nhỏ của sản phẩm, chú Thời gian giao hàng : 7-15 ngày làm việc
Điều khoản thanh toán : T/T Khả năng cung cấp : 300K chiếc / tháng
Nguồn gốc: Shenzhen, Trung Quốc Hàng hiệu: Chenghao/Oem
Chứng nhận: ROHS、ISO9001、CE Số mô hình: CH130-2864KSWLG22X Ver
Tài liệu: Sổ tay sản phẩm PDF

Thông tin chi tiết
Tên sản phẩm: 12864 LCD COG Chế độ hiển thị: Ma trận thụ động
Màu hiển thị: MONOCHROME -WHITE Nhiệm vụ lái xe:: Nhiệm vụ 1/64
Số điểm ảnh: 128 x 64 Kích thước bảng điều khiển: 34,5  23,0 1,4 mm
Khu vực hoạt động: 29,42  14,7 mm cao độ pixel: 0,23  0,23 mm
Làm nổi bật:

Màn hình LCD đơn sắc 16pin

,

128 x 64 màn hình LCD đơn sắc

,

Passive Matrix 12864 COG LCD

Mô tả sản phẩm

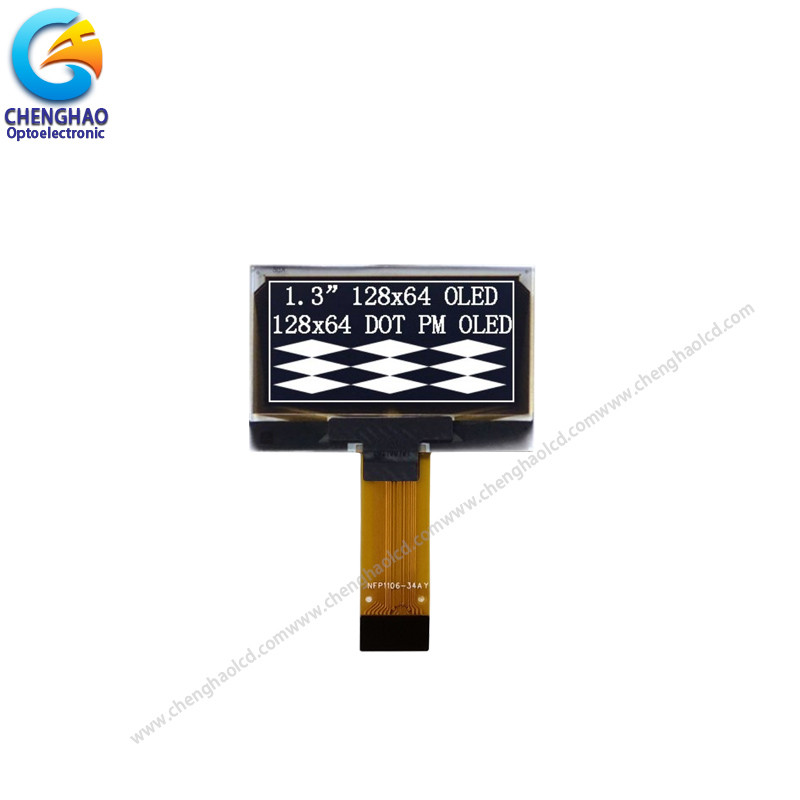

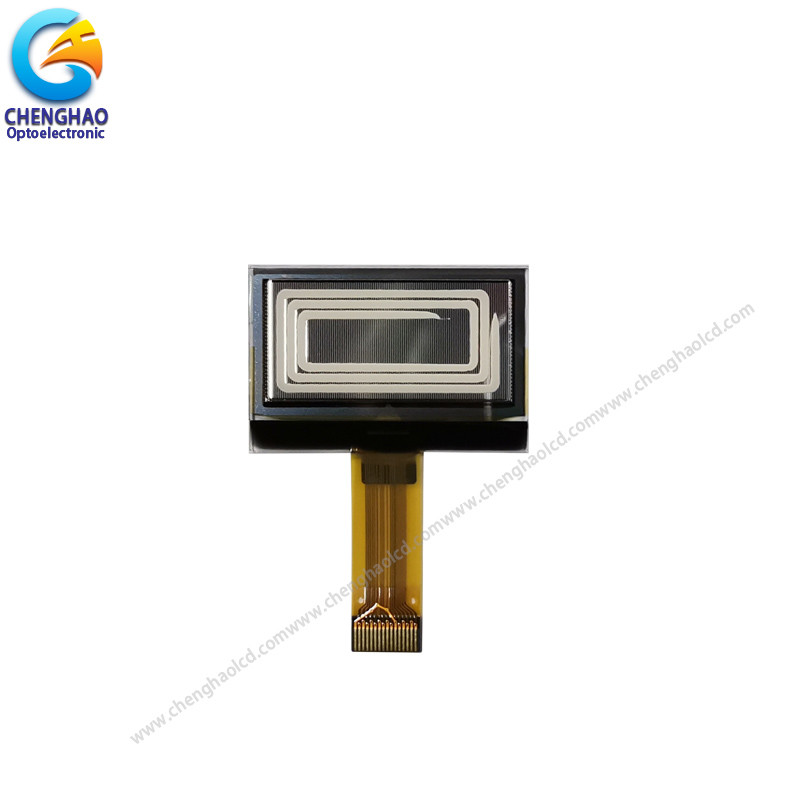

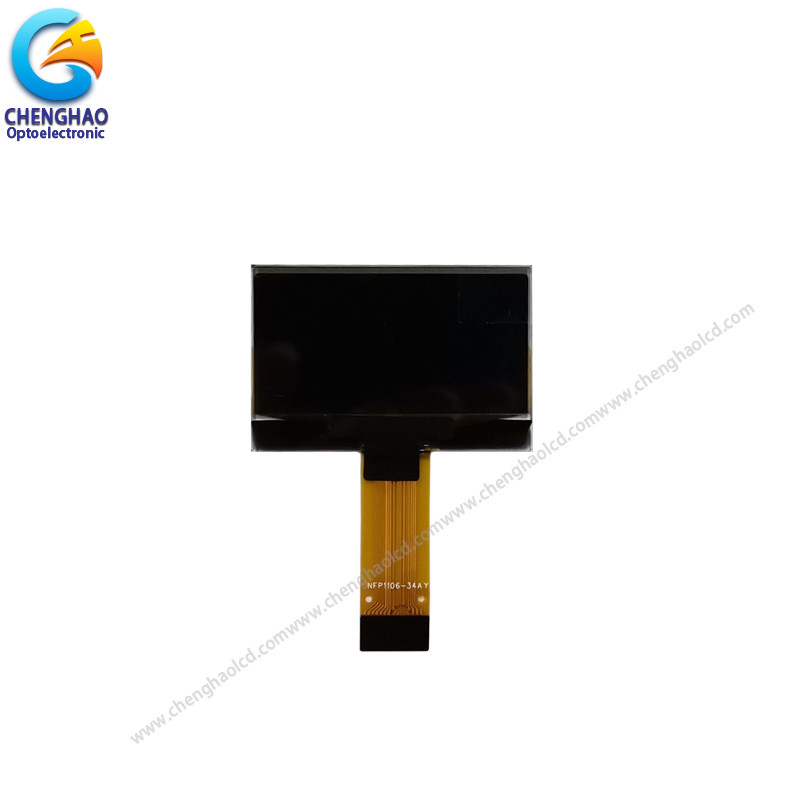

12864 Màn hình LCD đơn sắc 16pin 1,3 inch 128 * 64 LCD COG Mô-đun đồ họa



1Các thông số kỹ thuật cơ bản
1.1 Thông số kỹ thuật hiển thị
1) Chế độ hiển thị: Passive Matrix
2) Màu hiển thị: Monochrome (Trắng)
3) Công việc lái xe: 1/64 Công việc


1.2 Thông số kỹ thuật cơ khí
1) Sơ đồ: Theo bản vẽ phác thảo kèm theo
2) Số lượng pixel: 128 64
3) Kích thước bảng điều khiển: 34,5 ∙ 23,0 ∙ 1,4 (mm)
4) Vùng hoạt động: 29.42 14.7 (mm)
5) Pixel Pitch: 0.23 0.23 ((mm))
6) Kích thước pixel: 0.21 mm
7) Trọng lượng: 2,18 g
1.3 Khu vực hoạt động / Bản đồ bộ nhớ & Xây dựng pixel





16pin 128 X 64 Màn hình LCD đơn sắc 12864 COG LCD Graphic Modules 0











1.4 Sơ đồ cơ khí



16pin 128 X 64 Màn hình LCD đơn sắc 12864 COG LCD Graphic Modules 1



2. Đánh giá tối đa tuyệt đối



Parameter
Biểu tượng
Khoảng phút
Tối đa
Đơn vị
Chú ý
Điện áp cung cấp cho logic
VDD
- 0.3
 4
V
1, 2
Điện áp cung cấp cho màn hình
VCC
 0 14 V
1, 2
Điện áp cung cấp cho DC/DC
VBAT
0.3
 5 V
1, 2
Nhiệt độ hoạt động
TOP
-40
85

°C








Nhiệt độ lưu trữ
TSTG
-40
85
   3
Thời gian sử dụng (120 cd/m)2)

10,000
 -
giờ
 4
Thời gian sử dụng (80 cd/m)2)

30,000
 -
giờ
 4
Thời gian sử dụng (60 cd/m)2)

50,000
 -
giờ
 4



Lưu ý 1: Tất cả các điện áp trên đều dựa trên VSS= 0V.
Lưu ý 2: Khi mô-đun này được sử dụng vượt quá các khả năng tối đa tuyệt đối ở trên, vỡ vĩnh viễn của
Ngoài ra, cho các hoạt động bình thường, nó là mong muốn để sử dụng mô-đun này dưới
các điều kiện theo phần 3. ¢ Các đặc điểm quang học và điện ¢ Nếu sử dụng mô-đun này
vượt quá các điều kiện này, sự cố hoạt động của mô-đun có thể xảy ra và độ tin cậy của mô-đun
có thể xấu đi.
Lưu ý 3: Các phạm vi nhiệt độ được xác định không bao gồm bộ phân cực.
nhiệt độ của bộ phân cực nên là 80 ̊C.
Lưu ý 4: VCC= 12,0V, Ta= 25°C, 50% Chessboard.
Cấu hình phần mềm theo Mục 4.4 Bắt đầu.
Thời gian sử dụng cuối được chỉ định là 50% độ sáng ban đầu đạt được.
nhiệt độ phòng được ước tính bằng cách vận hành tăng tốc ở điều kiện nhiệt độ cao.



3.. Kính quang và đặc tính điện


3.1 Đặc điểm quang học



Đặc điểm
Biểu tượng
Điều kiện
Khoảng phút
Loại
Tối đa
Đơn vị
Độ sáng
(VCCĐược cung cấp bên ngoài)
Lbr
Lưu ý 5
100
 - -
cd/m2
Độ sáng
(VCC được tạo bởi DC/DC nội bộ)
Lbr
Lưu ý 6
90
110
130
cd/m2
C.I.E. (Trắng)
(x)
(y)
C.I.E 1931
0.25
0.27
0.29
0.31
0.33
0.35

Khác biệt phòng tối
CR

2000:1

góc nhìn

Miễn phí

mức độ



* Đo quang học được thực hiện ở VDD = 2.8V, VCC = 12V & 9V.
Cấu hình phần mềm theo Mục 4.4 Bắt đầu.

3.2 Đặc điểm DC

Đặc điểm
Biểu tượng
Điều kiện
Khoảng phút
Loại
Tối đa
Đơn vị
Điện áp cung cấp cho logic
VDD

1.65
2.8
 3.3 V
Điện áp cung cấp cho màn hình
(Được cung cấp bên ngoài)
VCC
Lưu ý 5
(Đóng tắt DC/DC bên trong)
 - 12 - V
Điện áp cung cấp cho DC/DC
VBAT
Khả năng điều khiển DC/DC nội bộ
 3.5 - 4.2 V
Điện áp cung cấp cho màn hình
(Được tạo bởi DC/DC nội bộ)
VCC
Lưu ý 6
(Điện DC/DC bên trong)
6.4
 - 9 V
Các đầu vào cấp cao
VIH
Tôi...Đứng ngoài= 100μA, 3.3MHz
z 0,8VDD
 -
VDD
 V
Đầu vào cấp thấp
VIL
Tôi...Đứng ngoài= 100μA, 3.3MHz
 0 -
0.2VDD
 V
Sản lượng cấp cao
VOh.
Tôi...Đứng ngoài= 100μA, 3.3MHz
0.9xVDD
 -
VDD
 V
Sản lượng cấp thấp
VOL
Tôi...Đứng ngoài= 100μA, 3.3MHz
 0 -
0.1VDD
 V
Dòng điện hoạt động cho VDD
Tôi...DD
   - 180 300
μA
Dòng điện hoạt động cho VCC
(VCCĐược cung cấp bên ngoài)
Tôi...CC
Lưu ý 7
 - 17 28
mA
Điện hoạt động cho VBAT
(VCC được tạo bởi DC/DC nội bộ)
IBAT
Lưu ý 8
 - 45 50 mA
Lưu ý 8
Tôi...DD, ngủ
   - 1 5
μA
Chế độ ngủ hiện tại cho VCC
Tôi...CC, ngủ.
   - 2 10
μA



Lưu ý 5 & 6: Độ sáng (Lbr) và điện áp cung cấp cho màn hình (VCC) phụ thuộc vào sự thay đổi của bảng điều khiển
đặc điểm và yêu cầu của khách hàng.
Lưu ý 7: VDD = 2,8V, VCC = 12V, IREF = 910K 100% Khu vực hiển thị bật.
Lưu ý 8: VDD = 2,8V, VCC = 9V, IREF = 560K 100% Khu vực hiển thị bật.
* Cấu hình phần mềm theo Mục 4.4 Bắt đầu.

Câu hỏi thường gặp


Q1: Bạn có chấp nhận màn hình hiển thị tùy chỉnh và màn hình cảm ứng?
A: Chắc chắn, bạn có thể tùy chỉnh FPC, Backlight và màn hình cảm ứng.

Q2: Loại giao diện nào là màn hình hiển thị của bạn?
A: Kích thước nhỏ của màn hình thường hỗ trợ SPI,MCU,RGB,MIPI.Kích thước trung bình thường hỗ trợ LVDS,MIPI,EDP.Các thông số kỹ thuật khác nhau sử dụng các giao diện khác nhau.

Q3: Bạn đã sử dụng màn hình cảm ứng điện dung hay màn hình cảm ứng kháng?
A: Chúng tôi có màn hình cảm ứng dung lượng và màn hình cảm ứng kháng.

Q4: Chính sách mẫu của bạn là gì?
A: Nếu có cổ phiếu, bạn có thể lấy mẫu bất cứ lúc nào, nếu không có cổ phiếu, nó sẽ mất một thời gian, và sau đó chờ cho các vật liệu trở lại để lấy mẫu.Nhưng khách hàng cần phải trả phí mẫu và phí Express.

Q5: Thời gian dẫn đầu của bạn cho sản xuất hàng loạt là bao lâu?
A: Phải mất khoảng 20 - 45 ngày làm việc để sản xuất hàng loạt,tùy thuộc vào mô hình và số lượng đặt hàng.
