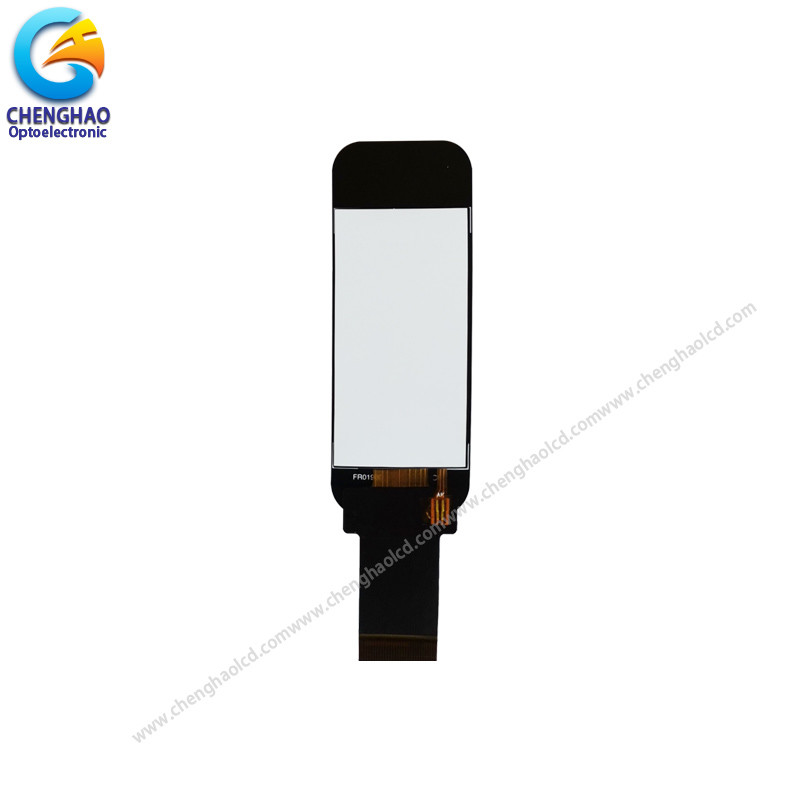

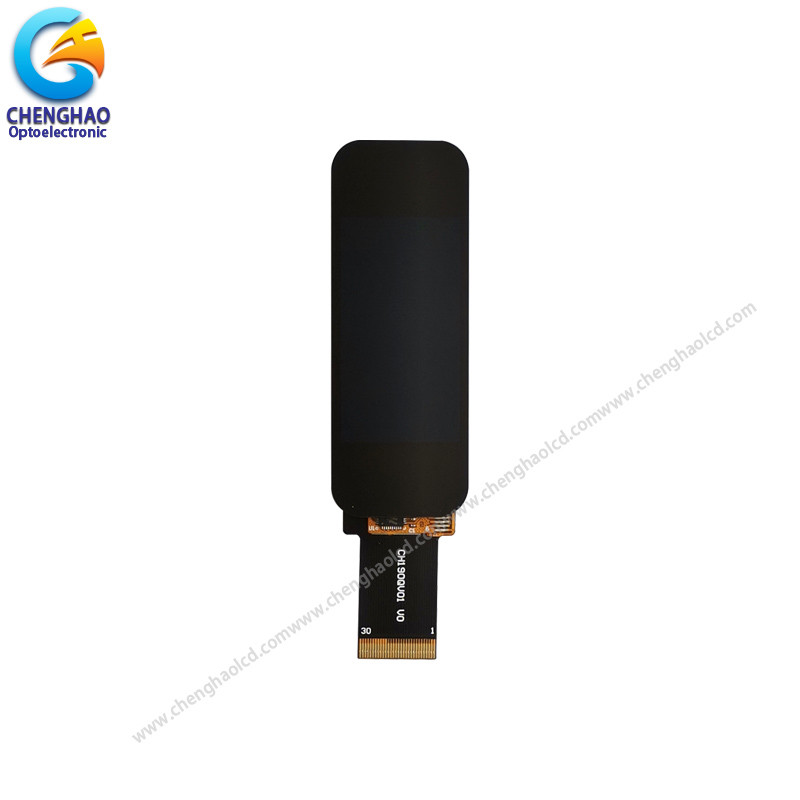

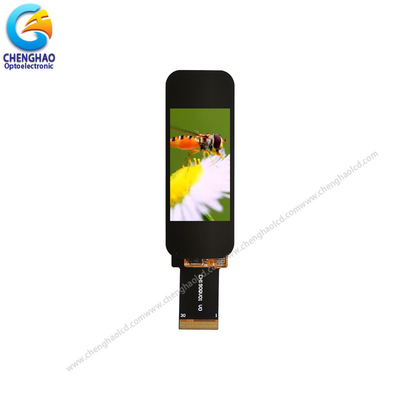

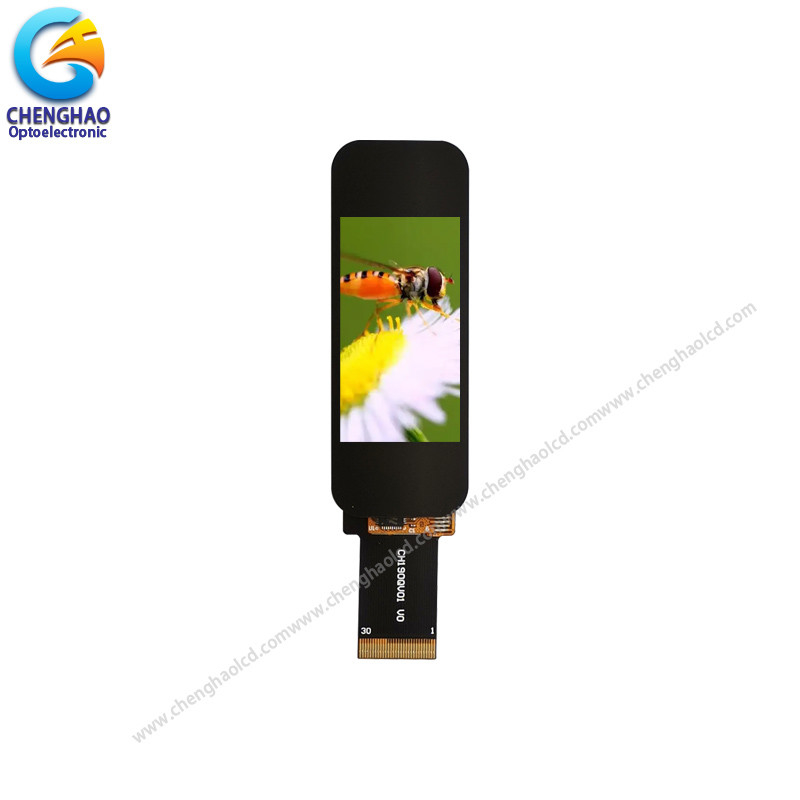

1Màn hình cảm ứng LCD nhỏ.9 inch 30pin MCU 170 * 320 IPS TFT

Mô tả sản phẩm

1.9 inch màn hình cảm ứng LCD nhỏ 30pin Mcu 170 * 320 IPS Tft Display

1. Thông số kỹ thuật

2Mô tả.

Mô hình màn hình ChengHao CH190QV01A-CT là màn hình tinh thể lỏng (LCD) matrix hoạt tính màu (TFT) sử dụng TFT silic vô hình làm thiết bị chuyển đổi.Mô hình này bao gồm một bảng điều khiển LCD TFT, một bảng điều khiển cảm ứng, một điều khiển IC, đèn hậu và FPC.
Màn hình LCD TFT này có diện tích hiển thị hoạt động đo ngang 1,9 inch (màn hình dọc) với độ phân giải 170 * 320.
Driver được sử dụng cho dự án này là ST7789 và có thể hiển thị màu 262K / 65K bằng đầu vào tín hiệu RGB.Máy điều khiển được gắn trên kính và kết nối thông qua FPC bao gồm các thành phần để điều khiển mô-đun hiển thị- Hỗ trợ giao diện SPI.
Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi đèn nền và cấu trúc FPC, định nghĩa giao diện, v.v.
Phù hợp với RoHS và không chứa halogen.

3. Hình vẽ

Ghi chú:
(1) Loại màn hình: 1.9 inch TFT + CTP
(2) Định hướng xem: đầy đủ
(3) LCD Drive IC: ***
(4) Chế độ phân cực: ****
(5) Nhiệt độ lưu trữ: -30 ~ 80 °C
(6) Độ khoan dung không đánh dấu: ± 0.20
(7) Bảo vệ: ROHS

4. Chi tiết nhanh.

Số LCM: CH190QV01A-CT
Nghị quyết: 170*320
Địa điểm: ******
Kích thước đường viền: 26,8 * 72,0 * 2,28 mm
Vùng hoạt động: 22,7*42,72 mm
góc nhìn: R/L/U/D 80/80/80/80
Giao diện điện TFT: SPI/MCU
Tft driver IC: ***
Tỷ lệ tương phản: 800
Đèn hậu loại: LED
Thời gian phản ứng: ******(ms)
Chế độ hiển thị: IPS, thường đen, truyền
Nhiệt độ hoạt động: -20-70 °C
Nhiệt độ lưu trữ: -30-80 °C
Màu sắc màn hình: 262K/65K
Thời gian sử dụng đèn nền: 20k hrs ((Min.)
Loại bảng điều khiển cảm ứng:CTP

5Ứng dụng

6Dịch vụ của chúng tôi

1Chúng tôi cung cấp dịch vụ bảo hành sau bán hàng một năm cho tất cả khách hàng mua sản phẩm của chúng tôi.
2Đối với bất kỳ vấn đề kỹ thuật nào mà khách hàng gặp phải trong quá trình thử nghiệm hoặc sử dụng sản phẩm của chúng tôi,đội ngũ kỹ thuật của chúng tôi sẽ cung cấp cho khách hàng dịch vụ hỗ trợ kỹ thuật trực tuyến từ xa bất cứ lúc nào.
3Chúng tôi là một nhà cung cấp loại nhà máy với chứng nhận ISO. Các sản phẩm của chúng tôi được bán đã trải qua kiểm tra chất lượng nghiêm ngặt và thử nghiệm trước khi vận chuyển, và cũng đã vượt qua chứng nhận CE / ROHS.
4Chúng tôi có một đội ngũ dịch vụ sau bán hàng chuyên nghiệp, có thể cung cấp bảo hành mạnh mẽ và dịch vụ kỹ thuật hậu cần cho đơn đặt hàng của bạn.

5. Thay thế trong vòng 30 ngày sau khi vận chuyển sản phẩm từ chúng tôi do các vấn đề sản phẩm.

6Chúng tôi có hợp tác lâu dài với nhiều công ty vận chuyển và khối lượng xuất khẩu của chúng tôi là lớn. Các công ty vận chuyển có thể cung cấp cho chúng tôi giảm giá tốt.
