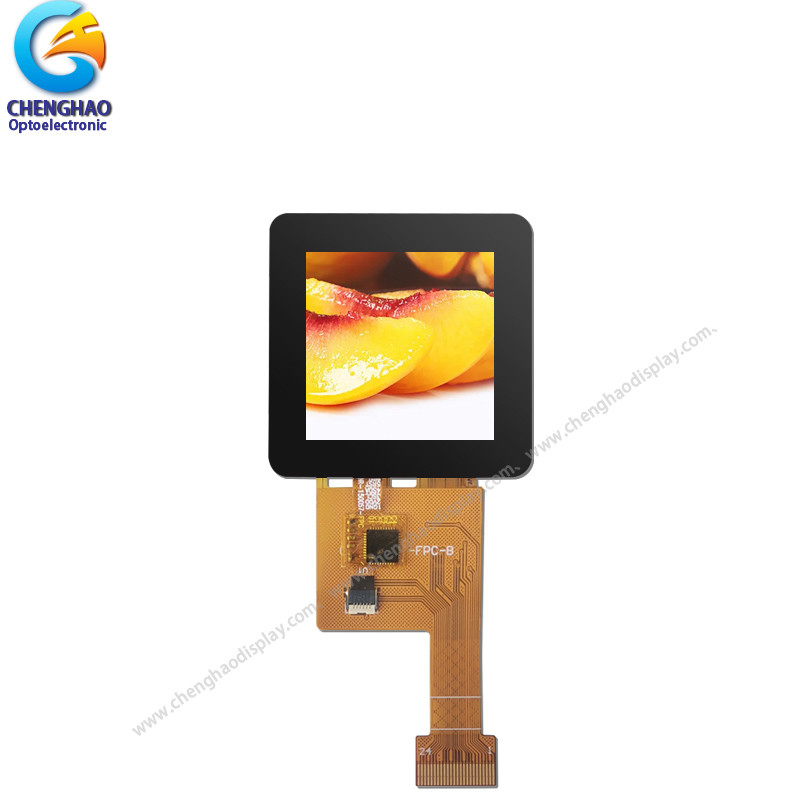

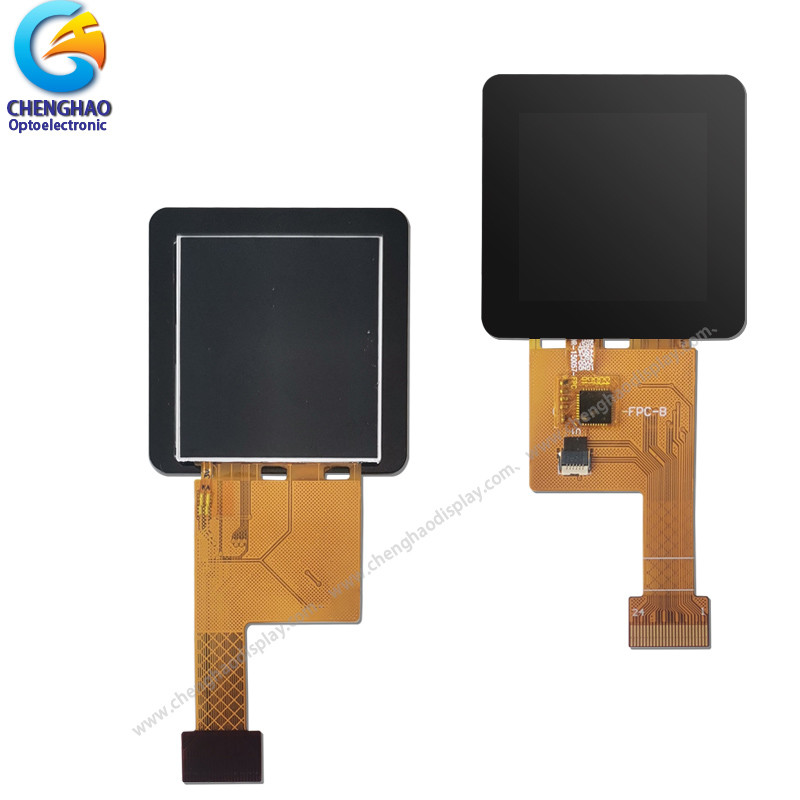

Square TFT LCD Capacitive Touchscreen 320X320 24 Pin Với IC ST7796

Mô tả sản phẩm

Square TFT LCD Capacitive Touchscreen 320 * 320 Với ST7796 IC

1. Thông số kỹ thuật

2Mô tả.

Màn hình cảm ứng nhỏ Chenghao (CH154HV0A-CT) là màn hình LCD cảm ứng màu có kích thước nhỏ với diện tích hiển thị dài đường chéo 1,54 inch, độ phân giải 320 * 320 dot,và hỗ trợ 4-line_8bit giao diện SPI. LCD 320x320 tft này không chỉ là màn hình góc nhìn đầy đủ IPS (80/80/80/80), mà còn là màn hình nhiệt độ rộng (-20 ~ + 70 ° C).

Nếu màn hình LCD màu có kích thước nhỏ này không thể đáp ứng đầy đủ nhu cầu dự án của bạn, chúng tôi cũng có thể sửa đổi một số thông số của màn hình LCD màu này theo nhu cầu dự án của bạn.Nội dung có thể được sửa đổi bao gồm cấu trúc hình dạng của FPC, định nghĩa giao diện, độ sáng đèn nền, xử lý bề mặt màn hình, in logo

3. Hình vẽ

Ghi chú:
(1) Loại màn hình: 1,54 inch TFT + TP
(2) Hướng nhìn: 80/80/80/80
(3) LCD Drive IC: ST7796
(4) Chế độ phân cực: truyền / âm
(5) Nhiệt độ hoạt động: -20 ~ 70 °C
(6) Lưu trữ nhiệt độ: -30 ~ 80 °C
(7) Độ khoan dung không đánh dấu: ± 0.20
(8) Bảo vệ: ROHS

4. Chi tiết nhanh.

* Tên LCM: Square TFT LCD Capacitive Touchscreen

* Mô hình: CH154HV05A-CT
* Lcm Size.: 1.54 inch
* Loại cảm ứng: Bảng cảm ứng dung lượng
* Loại màn hình: 1.54 ¢ TFT + CTP
* Màu sắc hiển thị: 262K/65K
* Số điểm: 320x320
* TFT Dot Pitch:0.0867 ((W)×0. 0867 ((H) mm
* góc nhìn:80/80/80/80
* Driver IC: ST7796
* Chế độ hiển thị: IPS/ Transmission/ Normal BLACK
* Kích thước mô-đun:40.2 ((W)×40.5 ((H)×4.1 ((T) mm
* Khu vực hoạt động TFT:27.744 ((W)×27.744 ((H) mm
* Độ sáng: 400 nit
* Độ tương phản: 800:1
* Loại giao diện TFT:4-line_8bit SPI

* Loại giao diện TP:

* Số pin: 24 pin
* Loại đèn nền và màu sắc: đèn nền LED/màu trắng
Đèn hậu: 6 đèn LED

5Ứng dụng

6. Câu hỏi thường gặp

Q: Phương pháp thanh toán?
T / T, Paypal và Western Union vv
Đối với các mẫu: thanh toán trước.
Đối với sản xuất hàng loạt: 50% tiền gửi và 50% số dư trước khi vận chuyển.

Q: Thời gian dẫn đầu của các sản phẩm là bao nhiêu?
A: Các mẫu trong kho sẽ được gửi trong vòng 3 ngày sau khi thanh toán.
Hai đến bốn tuần cho sản xuất hàng loạt

Q: Thời gian bảo hành là bao lâu?
A: Nói chung thời gian bảo hành là một năm. Nó phụ thuộc vào các sản phẩm khác nhau.

Q: MOQ sản phẩm là gì?
A:Sản phẩm khác nhau có MOQ khác nhau, vui lòng liên hệ với chúng tôi bán hàng cho thông tin chi tiết.

Q: Dịch vụ sau bán hàng của bạn là gì?
A: Nếu có bất kỳ vấn đề, bạn sẽ nhận được câu trả lời của chúng tôi trong vòng 24 giờ. Giải pháp sẽ được cung cấp ngay lập tức bởi đội ngũ kỹ thuật chuyên nghiệp của chúng tôi.

Q: Bạn có thể cung cấp dịch vụ OEM?
A:vâng, chúng tôi có thể cung cấp cả dịch vụ OEM và ODM, có thể tùy chỉnh sản phẩm theo bản vẽ bạn cung cấp

Q: Làm thế nào tôi có thể tin tưởng chất lượng sản phẩm của bạn?
A: Công ty đã nâng cao các kiểm tra đến, kiểm tra trực tuyến và thiết bị kiểm tra độ tin cậy và hệ thống, các sản phẩm của công ty thông qua các thử nghiệm ROHS,CE
