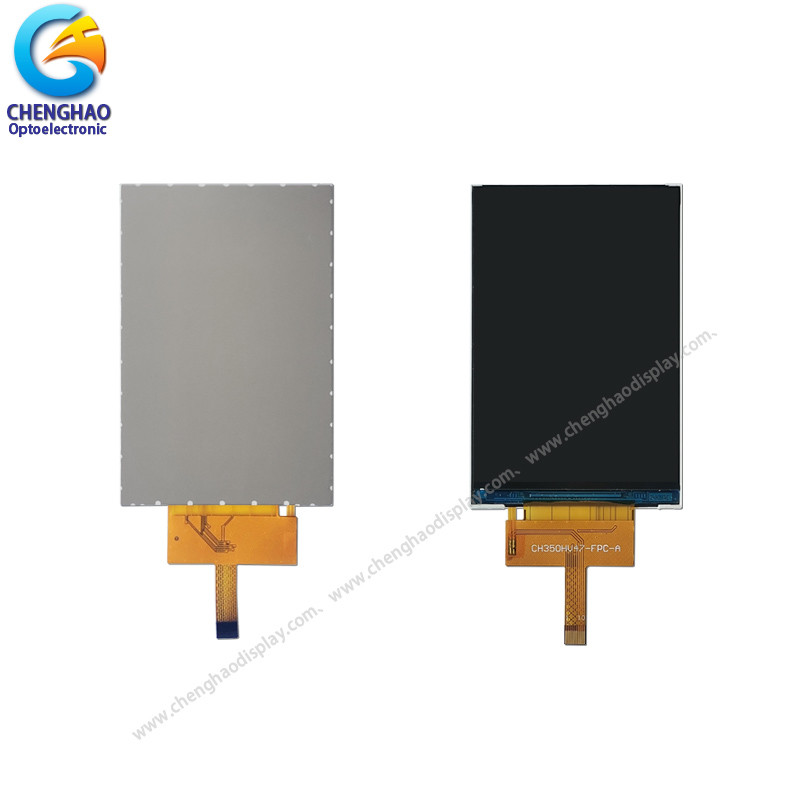

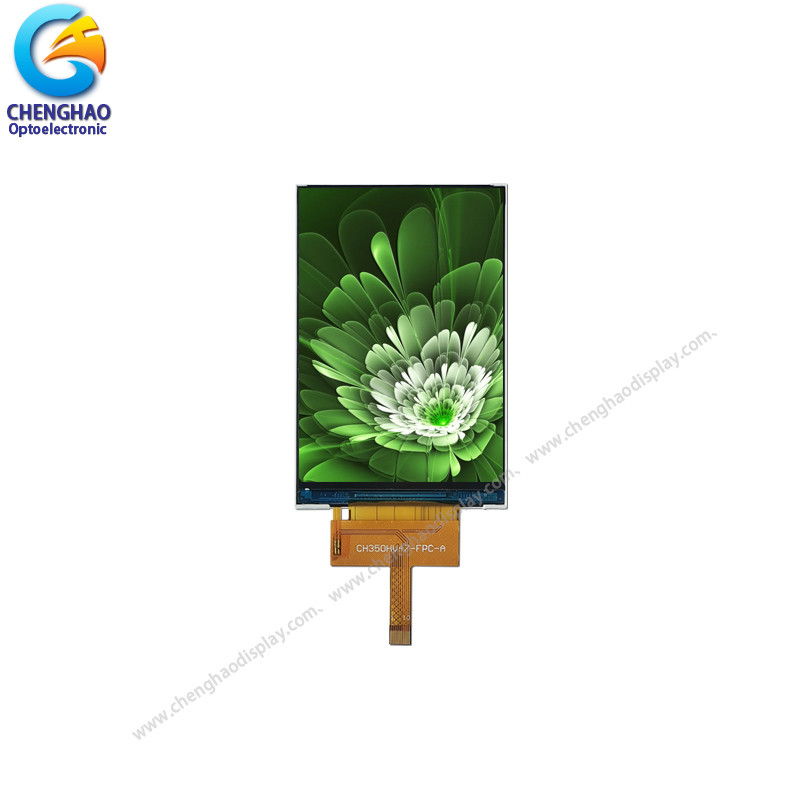

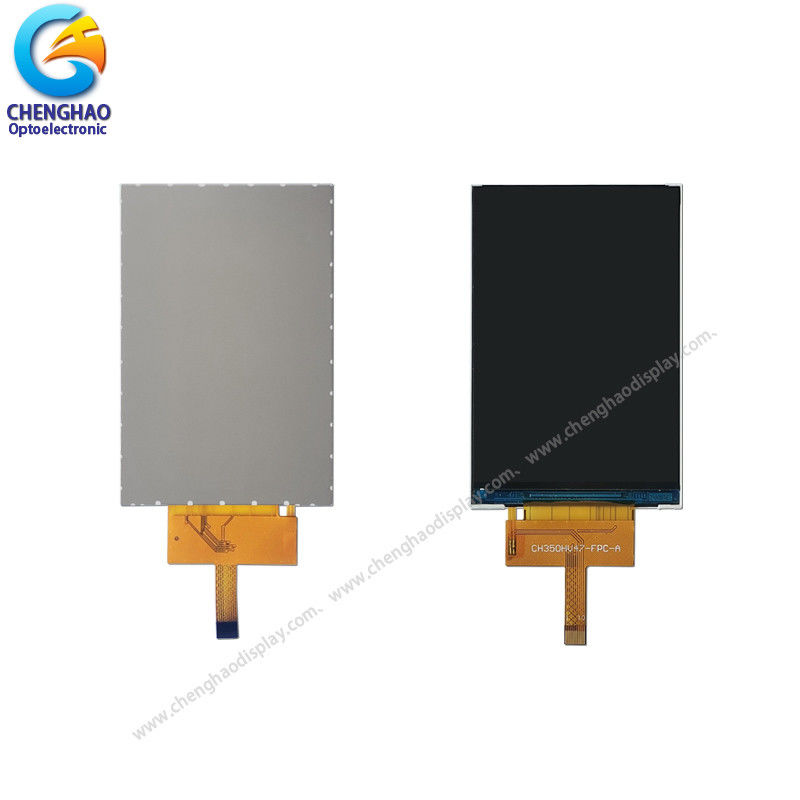

3.5 Inch Low Power LCD Display Module 320x480 độ phân giải với giao diện SPI

Mô tả sản phẩm

3.5 Inch Low Power LCD Display Module 320x480 độ phân giải với giao diện SPI

1. Thông số kỹ thuật

2Mô tả.

ChengHao TFT LCD CH350HV47A là một màn hình hiển thị tinh thể lỏng (LCD) matrix thin film transistor (TFT) hoạt động màu sử dụng TFT silicon vô hình làm thiết bị chuyển đổi.Mô hình này bao gồm một bảng điều khiển LCD TFT, một điều khiển IC, một backlight và FPC.

Màn hình LCD TFT này có diện tích hiển thị hoạt động đo ngang 3,5 inch (Màn hình ngang) với độ phân giải 320 * 480.

Driver được sử dụng cho dự án này là ST7796S hoặc tương thích và có thể hiển thị 16M màu sắc bằng đầu vào tín hiệu RGB.Máy điều khiển được gắn trên kính và kết nối thông qua FPC bao gồm các thành phần để điều khiển mô-đun hiển thị. Hỗ trợ giao diện SPI 8bit 4line.

Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi đèn nền và cấu trúc FPC, định nghĩa giao diện, v.v.

Phù hợp với RoHS và không chứa halogen.

3. Hình vẽ

Ghi chú:
(1) Loại màn hình: 3,5 inch TFT
(2) Hướng nhìn: 80/80/80/80
(3) LCD Drive IC: ST7796S
(4) Chế độ phân cực: truyền / âm
(5) Nhiệt độ hoạt động: -20 ~ 70 °C
(6) Lưu trữ nhiệt độ: -30 ~ 80 °C
(7) Độ khoan dung không đánh dấu: ± 0.20
(8) Bảo vệ: ROHS

4. Chi tiết nhanh.

* Tên LCM: 3.5 Inch Low Power LCD Display Module

* Mô hình: CH350HV47A
* Lcm Size.: 3,5 inch
* Loại màn hình: 3.5 ′′ TFT
* Màu sắc hiển thị: 262K/65K
* Số điểm: 320*480
* TFT Dot Pitch:0.153 ((W)×0.153 ((H) mm
* góc nhìn:80/80/80/80
* Driver IC: ST7796S
* Chế độ hiển thị: IPS/ Transmission/ Normal Black
* Kích thước mô-đun:53.16 ((W)×81.74 ((H)×2.17 ((T) mm
* Khu vực hoạt động TFT:48.96 ((W)×73.44 ((H) mm

* Độ sáng: 350 cd/m2
* Độ tương phản: 800:1
* Loại giao diện TFT:4-line_8bit SPI

* Số pin: 10 pin
* Loại đèn nền và màu sắc: 6 đèn nền LED/màu trắng

5Ứng dụng

6. Câu hỏi thường gặp

Q: Phương pháp thanh toán?
T / T, Paypal và Western Union vv
Đối với các mẫu: thanh toán trước.
Đối với sản xuất hàng loạt: 50% tiền gửi và 50% số dư trước khi vận chuyển.

Q: Thời gian dẫn đầu của các sản phẩm là bao nhiêu?
A: Các mẫu trong kho sẽ được gửi trong vòng 3 ngày sau khi thanh toán.
Hai đến bốn tuần cho sản xuất hàng loạt

Q: Thời gian bảo hành là bao lâu?
A: Nói chung thời gian bảo hành là một năm. Nó phụ thuộc vào các sản phẩm khác nhau.

Q: MOQ sản phẩm là gì?
A:Sản phẩm khác nhau có MOQ khác nhau, vui lòng liên hệ với chúng tôi bán hàng cho thông tin chi tiết.

Q: Dịch vụ sau bán hàng của bạn là gì?
A: Nếu có bất kỳ vấn đề, bạn sẽ nhận được câu trả lời của chúng tôi trong vòng 24 giờ. Giải pháp sẽ được cung cấp ngay lập tức bởi đội ngũ kỹ thuật chuyên nghiệp của chúng tôi.

Q: Bạn có thể cung cấp dịch vụ OEM?
A:vâng, chúng tôi có thể cung cấp cả dịch vụ OEM và ODM, có thể tùy chỉnh sản phẩm theo bản vẽ bạn cung cấp

Q: Làm thế nào tôi có thể tin tưởng chất lượng sản phẩm của bạn?
A: Công ty đã nâng cao các kiểm tra đến, kiểm tra trực tuyến và thiết bị kiểm tra độ tin cậy và hệ thống, các sản phẩm của công ty thông qua các thử nghiệm ROHS,CE
