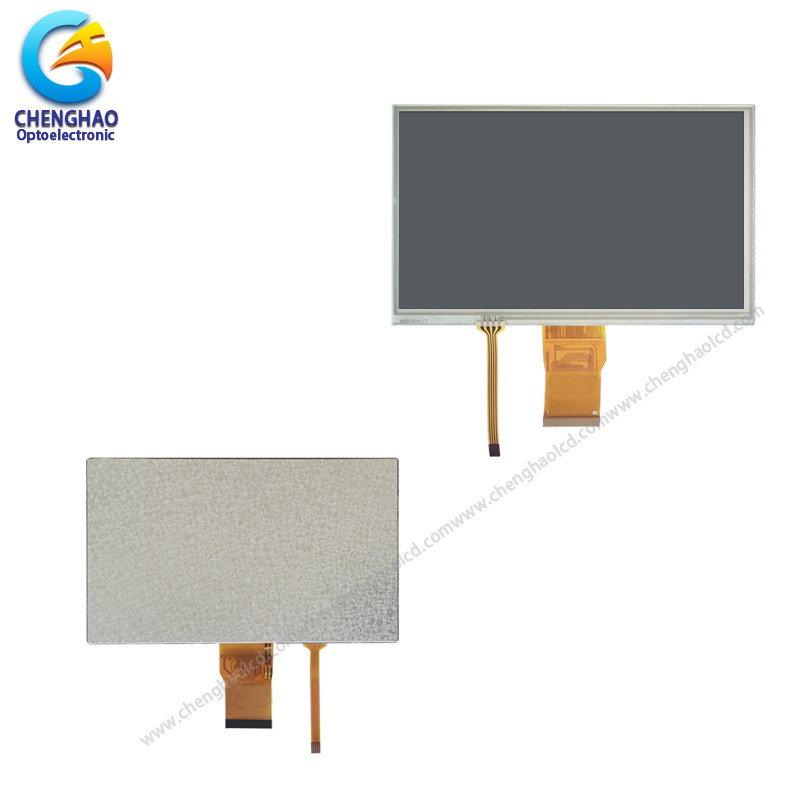

Màn hình cảm ứng nhỏ HD 1024x600 Với bảng điều khiển cảm ứng kháng

Mô tả sản phẩm

Màn hình cảm ứng nhỏ HD 1024x600 Với bảng điều khiển cảm ứng kháng

1. Thông số kỹ thuật

2Mô tả.

Mẫu màn hình ChengHao CH700WS03D-T là màn hình tinh thể lỏng (LCD) matrix hoạt động màu (TFT) sử dụng silicon amorphous TFT như một thiết bị chuyển đổi.Mô hình này bao gồm một bảng điều khiển cảm ứng, một bảng điều khiển LCD TFT, một IC điều khiển, đèn hậu và FPC.

Có một khu vực hiển thị hoạt động đo ngang 7,0 inch (Màn hình ngang) với độ phân giải 1024 × 3 ((RGB) × 600 của màn hình LCD TFT này.

Máy điều khiển được sử dụng cho dự án này là CH700WS03D-T hoặc tương thích và có thể hiển thị 16M màu sắc bằng đầu vào tín hiệu RGB.Máy điều khiển được gắn trên kính và kết nối thông qua FPC bao gồm các thành phần để điều khiển mô-đun hiển thịHỗ trợ giao diện RGB.

Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi đèn nền và cấu trúc FPC, định nghĩa giao diện, v.v.

Phù hợp với RoHS và không chứa halogen.

3. Hình vẽ

Ghi chú:
(1) Loại màn hình: 7.0 inch TFT+RTP
(2) Hướng nhìn: 12:00
(3) LCD Drive IC: ###
(4) Chế độ phân cực: truyền / tích cực
(5) Nhiệt độ hoạt động: -20 ~ 70 °C
(6) Lưu trữ nhiệt độ: -30 ~ 80 °C
(7) Độ khoan dung không đánh dấu: ± 0.20
(8) Bảo vệ: ROHS

4. Chi tiết nhanh.

* LCM tên: HD màn hình cảm ứng nhỏ

* Mô hình: CH700WS03D-T
* Lcm Kích thước: 7.0 inch
* Loại màn hình: 7.0 "TFT
* Màu sắc hiển thị: 16.7M
* Số điểm: 1024*600
* góc nhìn: 12:00

* Driver IC:
* Chế độ hiển thị: TN / Transmissive / Thông thường màu trắng
* Kích thước mô-đun: 164,9 ((W) × 100,0 ((H) × 4,78 ((T) mm

* Vùng hoạt động TFT: 154.2144 ((W) × 85.92 ((H) mm

* Độ sáng: 350 cd/m2

* Độ tương phản: 500:1

* Loại giao diện TFT: RGB

* Số pin: 50 pin
* Loại đèn nền: 27 White LED

* Độ sáng: 350 cd/m2

5Ứng dụng

6. Câu hỏi thường gặp

1Chúng ta là ai?

Chúng tôi có trụ sở tại Quảng Đông Trung Quốc, bắt đầu từ năm 2015, bán cho

Tây Âu (35,00%)

Châu Đại Dương (25,00%)

Bắc Mỹ (13,00%)

Nam Mỹ (7,00%)

Đông Nam Á (7,00%)

Bắc Âu (7,00%)

Nam Âu (4,00%)

Thị trường nội địa (2,00%).

Có tổng cộng khoảng 30 người trong văn phòng của chúng tôi.

2 Làm thế nào để đảm bảo chất lượng?

Luôn luôn lấy mẫu trước khi sản xuất hàng loạt;

Luôn luôn kiểm tra cuối cùng trước khi vận chuyển.

3Anh có thể mua gì từ chúng tôi?

Màu TFT LCD, Touch Panel Modules, PCcap & Cover Glass, Monochrome LCD, bảng chuyển đổi.

4Tại sao bạn nên mua từ chúng tôi chứ không phải từ các nhà cung cấp khác?

CHENGHAO LCD là một doanh nghiệp công nghệ cao quốc gia được thành lập vào năm 2016. Chúng tôi cam kết nghiên cứu và phát triển, sản xuất và bán màn hình LCD,màn hình cảm ứng và các giải pháp hiển thị toàn diện.
