Mô-đun màn hình LCD có thể đọc ánh sáng mặt trời 7 inch 800x480 với giao diện RGB

Mô tả sản phẩm

Mô-đun màn hình LCD có thể đọc ánh sáng mặt trời 7 inch 800x480 với giao diện RGB

1. Thông số kỹ thuật

2Mô tả.

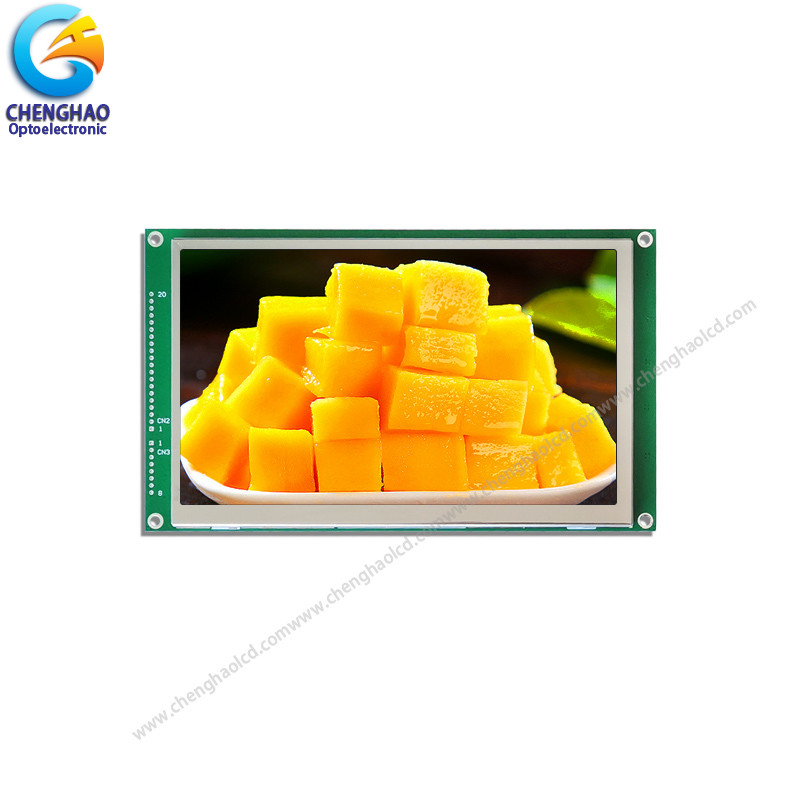

CH700WV01B-PD là một mô-đun LCD TFT cao 7,0 inch với giao diện RGB từ Chenghao Optoelectronic. Nó bao gồm một bảng LCD, một driver IC, một bảng điều khiển PCB, một backlight,một khung sắt và FPC và các thành phần khác.

Màn hình LCD này là loại TFT và có một khu vực hiển thị màu với chiều dài đường chéo là 7,0 inch.nó có thể hiển thị hình ảnh độ phân giải 800x480 và hỗ trợ tất cả các góc nhìn IPS.

Mô hình của driver IC là SSD1963, được cài đặt cố định trên bảng LCD và kết nối với FPC.Giao diện RGB được hỗ trợ.

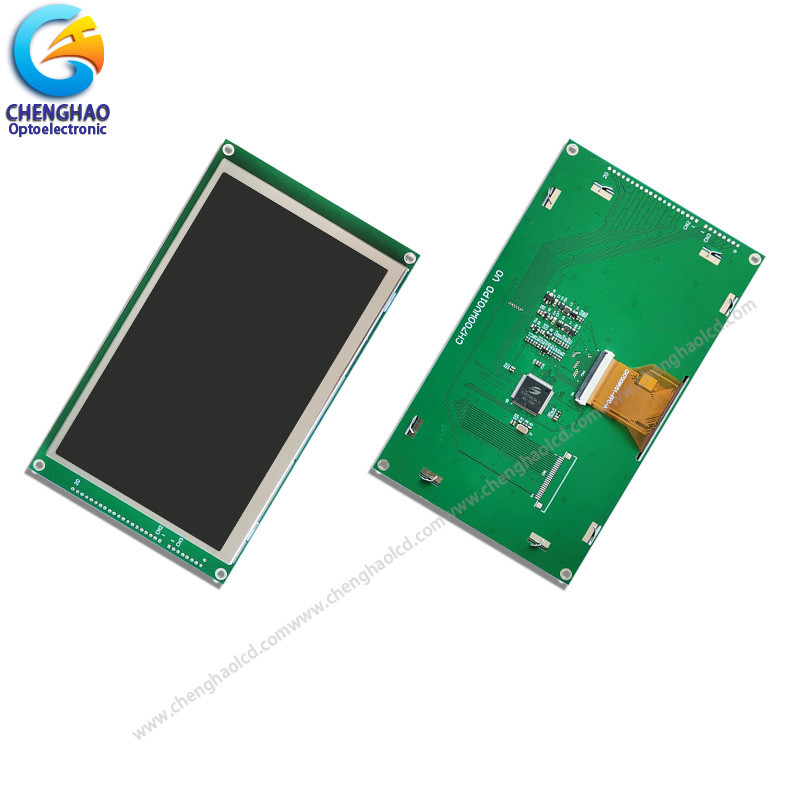

Bảng trình điều khiển PCB lưu trữ các trình điều khiển và kết nối với màn hình LCD và các thiết bị bên ngoài thông qua các đầu nối.

Bộ đèn phía sau cung cấp hơn 500 cd / m2 Đèn chiếu sáng phía sau, làm cho màn hình tft 7 inch này có thể đọc được ánh sáng mặt trời.

Số pin của FPC là 50pin, và hình dạng và cấu trúc của nó có thể được sửa đổi và tùy chỉnh theo yêu cầu của khách hàng.

Nếu mô-đun LCD tft 7,0 inch này không đáp ứng yêu cầu dự án của bạn, chúng tôi cũng có nhiều giải pháp hiển thị tương tự như CH700WV01B-PD để bạn lựa chọn,bạn có thể liên hệ với chúng tôi thông qua dịch vụ khách hàng trực tuyến hoặc email, chúng tôi rất mong muốn hợp tác với bạn.

3. Hình vẽ

Ghi chú:
(1) Loại màn hình: 7 " TFT
(2) Hướng nhìn: 12:00
(3) Lcd Drive IC:
(4) Chế độ phân cực: truyền / trắng bình thường
(5) Nhiệt độ hoạt động: -20 ~ +70 °C
(6) Lưu trữ nhiệt độ: -30 ~ + 80 °C
(7) Độ khoan dung không đánh dấu: ± 0.20
(8) Bảo vệ: ROHS

4. Chi tiết nhanh.

* Tên LCM: Mô-đun màn hình LCD có thể đọc ánh sáng mặt trời 7 inch 800x480 với giao diện RGB
* Lcm Kích thước: 7.0 inch
* Loại màn hình: 7" TFT
* Màu sắc hiển thị: 16.7M
* Số điểm: 800x480
* TFT Dot Pitch:
* góc nhìn: 12 giờ

* Driver IC: SSD1963
* Chế độ hiển thị: TN / Transmissive / Normal White
* Kích thước mô-đun: 186,8 * 109 * 13,4 mm
* Vùng hoạt động TFT: 154.08*85.92 mm
* Độ sáng: 500 cd/m2

* Độ tương phản: 500:1

* Loại giao diện TFT: RGB

* Số pin: 50
* Loại đèn nền: Đèn LED màu trắng
Đèn hậu: 6 bộ đèn LED

5Ứng dụng

6. Câu hỏi thường gặp

1- Anh có lợi thế gì?

A. Thời gian giao hàng nhanh chóng, có thể hỗ trợ dịch vụ mẫu, sản phẩm có trong kho, có thể được cung cấp bất cứ lúc nào, dịch vụ trực tuyến 24 giờ, sản phẩm đã vượt qua chứng nhận nghiêm ngặt,và người mua có kết quả tốt.

2.Q: Làm thế nào tôi có thể có được các mẫu?

A: Gửi yêu cầu → Đề nghị → Xác nhận giá → Xác nhận giá và trả phí công cụ → Cung cấp bản vẽ → Xác nhận bản vẽ → Xác nhận công cụ và mẫu → Xác nhận mẫu hoàn thành → Giao hàng bằng vận chuyển hàng hóa hoặc biển.

3.Q: Tôi có thể mong đợi lấy mẫu trong bao lâu?

A: Kéo đường viền: 2-4 ngày Thời gian lấy mẫu: 7-15 ngày.

4Q: Bạn có thể thiết kế màn hình LCD theo yêu cầu của chúng tôi?

A: Chắc chắn. Chúng tôi sẽ cung cấp cho bạn giá tốt nhất cho công cụ.

5.Q: Làm thế nào để đặt hàng?

A: Nếu bạn xác nhận mẫu ok, Xin vui lòng gửi cho chúng tôi đơn đặt hàng của bạn bằng Email hoặc Fax, Sau đó chúng tôi sẽ gửi cho bạn một hóa đơn cho thanh toán tiền gửi. Chúng tôi cần biết các thông tin sau của đơn đặt hàng của bạn.

(1) Thông tin sản phẩm-Lượng, số mẫu

(2) Thông tin vận chuyển - Tên công ty, địa chỉ đường phố, số điện thoại và fax, cảng biển đích.

(3) Chi tiết liên lạc của người vận chuyển nếu bạn có ở Trung Quốc.

6. Q: Làm thế nào bạn có thể đảm bảo chất lượng sản xuất?

A: Chất lượng sản xuất của chúng tôi tuân theo hệ thống tiêu chuẩn ISO9000, đội thiết kế ổn định, 10 năm kinh nghiệm của đội QC và hệ thống kiểm soát chất lượng nghiêm ngặt đảm bảo chất lượng sản xuất.chấp nhận phần thứ ba kiểm tra, lưu trữ nhiệt độ cao & thấp & thử nghiệm hoạt động trong nhiệt độ cao.
