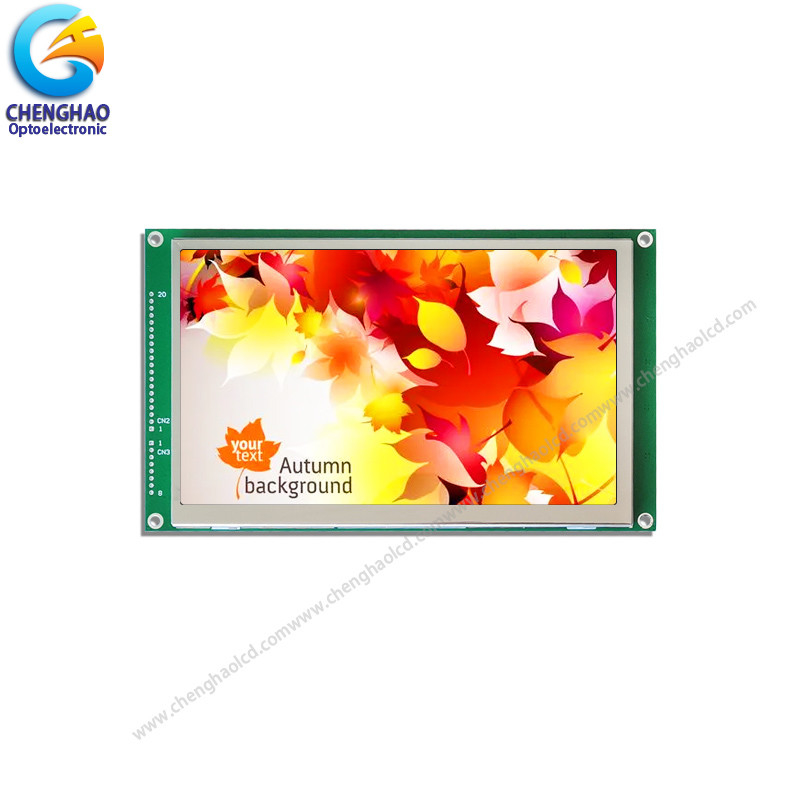

Màn hình LCD TFT độ sáng cao 7.0 inch 800x480 độ phân giải Với bảng điều khiển PCB

Mô tả sản phẩm

Độ sáng cao màn hình LCD TFT 7.0 inch Độ phân giải 800x480

1. Thông số kỹ thuật

2Mô tả.

Mô hình màn hình ChengHaoCH700WV01B-PD là một màn hình thủy tinh lỏng (LCD) matrix thin film transistor (TFT) màu sắc hoạt động sử dụng TFT silicon vô hình như một thiết bị chuyển đổi.Bảng LCD TFT, lái xeIC, một đèn nền và FPC.

TFT LCD này có một7.0 (Horizontal) màn hình)khu vực hiển thị hoạt động đo ngang inch với800*3(RGB)*480 quyết định.

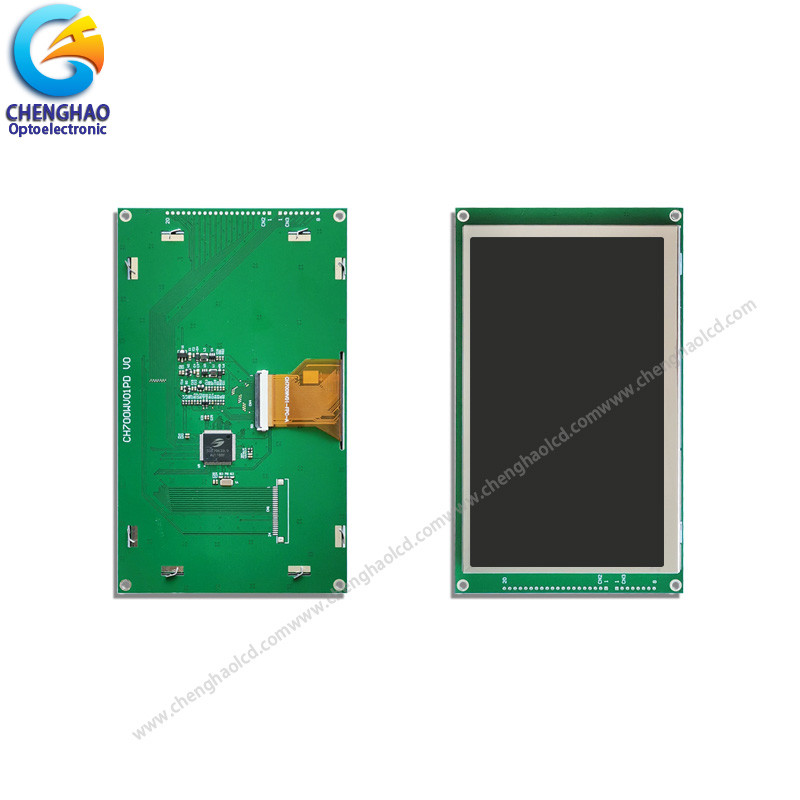

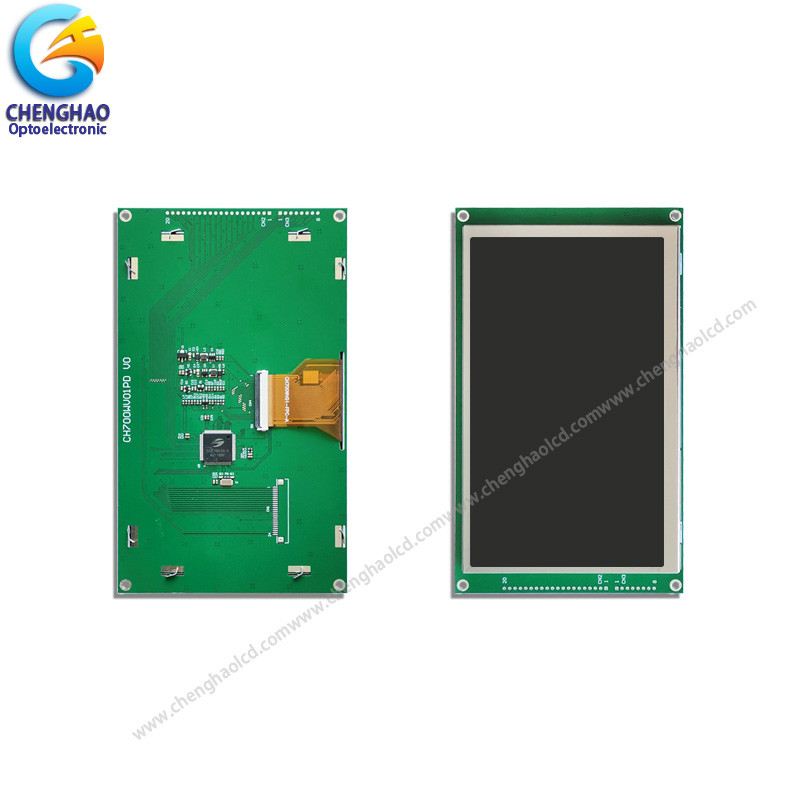

Các trình điều khiển được sử dụng cho dự án này là các SSD1963và có thể hiển thị16MCác trình điều khiển được gắn trên kính và kết nối thông qua FPC bao gồm các thành phần để điều khiển mô-đun hiển thị.Giao diện RGB được hỗ trợ.

Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi đèn nền và FPCcấu trúc,định nghĩa giao diện, vv

Phù hợp với RoHS và không chứa halogen.

3- Vẽ

4. Chi tiết nhanh.

Số LCM: CH700WV01B-PD

Độ phân giải: 800x480 dot

Địa điểm: ******

Kích thước đường viền: 186,8 * 109 * 13,4 mm

Vùng hoạt động: 154,08*85,92 mm

góc nhìn: 12:00

Phân bố trí pixel: RGB-band

Xử lý bề mặt: Nhà máy

Giao diện điện TFT: RGB

Độ sáng: 500 (cd/m2)

Tft driver IC: SSD1963

Tỷ lệ tương phản: 500

Đèn hậu loại: Đèn LED màu trắng

Thời gian phản ứng: ******(ms)

Chế độ hiển thị: TN, thường trắng, truyền

Nhiệt độ hoạt động: -20 ~ + 70 °C

Nhiệt độ lưu trữ: -30 ~ + 80 °C

Màu hiển thị: 16.7M

Điện áp cung cấp điện: 3.3v ((Loại.)

Thời gian sử dụng đèn nền: 20k hrs ((Min.)

Với/không có màn hình cảm ứng: Không

5Ứng dụng



6. Câu hỏi thường gặp

1Chúng ta là ai?

Chúng tôi có trụ sở tại Quảng Đông, Trung Quốc, bắt đầu từ năm 2015, bán ra thị trường nội địa ((33.00%), Bắc Mỹ ((20.00%), phương Tây

Châu Âu ((19.00%), Đông Âu ((10.00%), Đông Nam Á ((7.00%), Bắc Âu ((5.00%), Đông Á ((3.00%), Nam

Châu Á, Châu Đại Dương. Có khoảng 51-100 người trong văn phòng của chúng tôi.

2. làm thế nào chúng ta có thể đảm bảo chất lượng?

Luôn luôn lấy mẫu trước khi sản xuất hàng loạt;

Luôn kiểm tra cuối cùng trước khi vận chuyển;

3- Anh có thể mua gì từ chúng tôi?

Mô-đun cảm biến, mô-đun hiển thị, mô-đun điện, mô-đun không dây, PCB.

4. tại sao bạn nên mua từ chúng tôi chứ không phải từ các nhà cung cấp khác?

Được thành lập vào năm 2015 Shenzhen số lượng lớn các mô-đun điện tử tư nhân, bộ xử lý và vi điều khiển, chip ngoại vi nhúng, chip logic, bộ nhớ, chip năng lượng, trình điều khiển, cảm biến,tinh thể và vân vân.. Khu vực làm việc 1001-2000 mét vuông hơn 100 người
