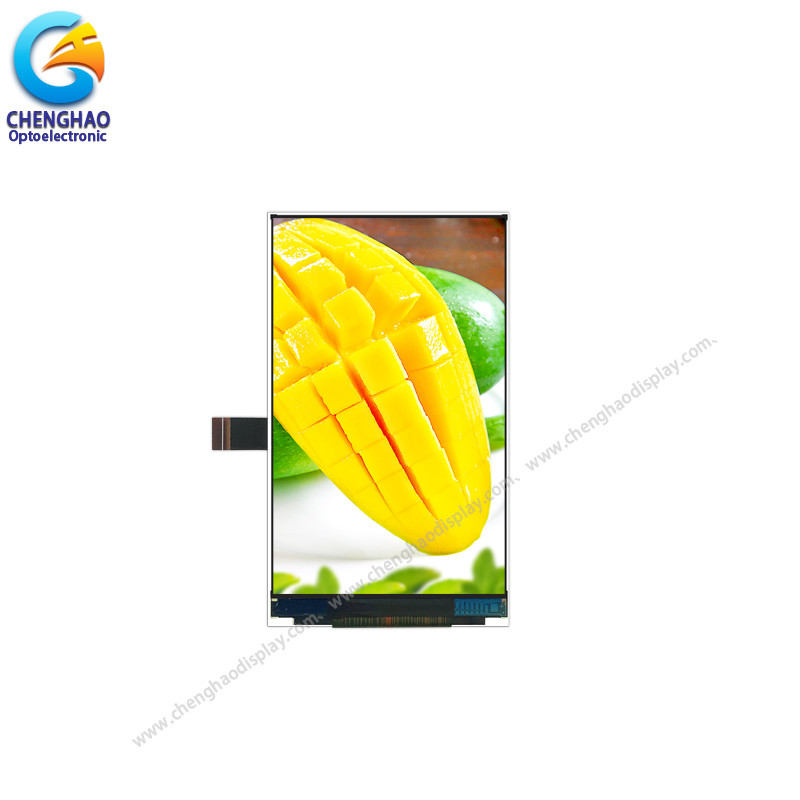

4.0 Inch High Brightness TFT Display 480x800 độ phân giải Với ST7701 IC

Mô tả sản phẩm

Màn hình TFT độ sáng cao 4.0 inch 480x800 độ phân giải với ST7701 IC

1. Thông số kỹ thuật

2Mô tả.

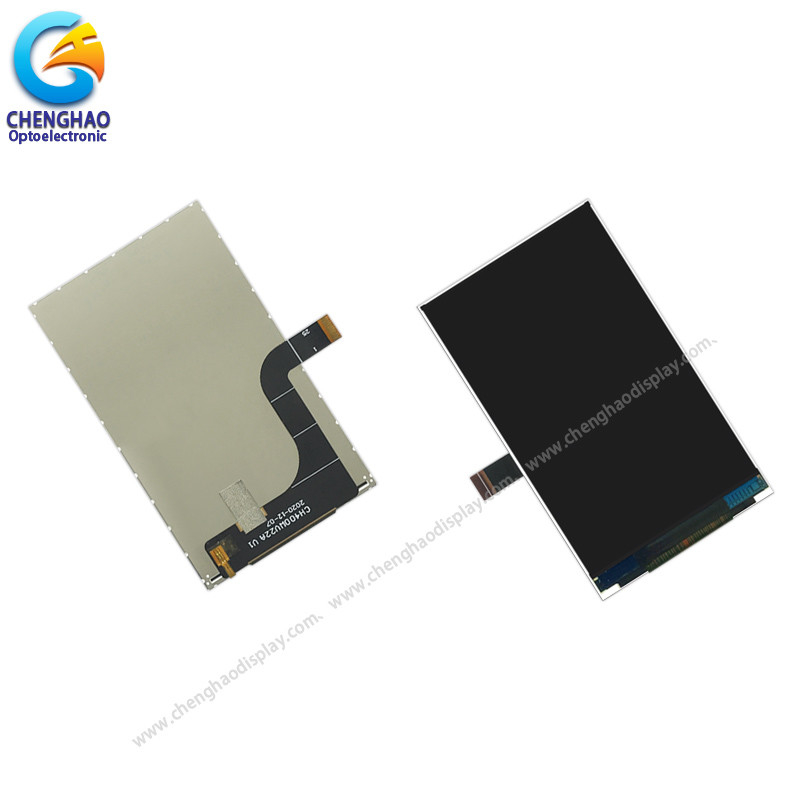

Mô hình màn hình ChengHaoCH400WV22A là một màn hình thủy tinh lỏng (LCD) matrix thin film transistor (TFT) màu sắc hoạt động sử dụng TFT silicon vô hình như một thiết bị chuyển đổi.Bảng LCD TFT, lái xeIC, một đèn nền và FPC.

TFT LCD này có một4.0 (Dọc màn hình)khu vực hiển thị hoạt động đo ngang inch với480*800 quyết định.

Các trình điều khiển được sử dụng cho dự án này là các ST7701Svà có thể hiển thị16MCác trình điều khiển được gắn trên kính và kết nối thông qua FPC bao gồm các thành phần để điều khiển mô-đun hiển thị. Hỗ trợ 2-lane_MIPI DSI interface.

Cần đề cập rằng CH400WV22A áp dụng công nghệ hiển thị IPS TFT và có góc nhìn cực rộng 80/80/80/80, cho phép người dùng có được trải nghiệm xem tốt hơn.

Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi đèn nền và FPC  cấu trúc,định nghĩa giao diện, vv

Phù hợp với RoHS và không chứa halogen.

3- Vẽ


4. Chi tiết nhanh.


Tên sản phẩm: Màn hình TFT độ sáng cao 4,0 inch 480x800 độ phân giải với IC ST7701

Mô hình số: CH400WV22A

Với hoặc không có TP: không có

Hỗ trợ TP Loại: CTP,RTP

Loại màn hình LCD: 3.97 ′′TFT

Định dạng chấm: 480 ((RGB) × 800 chấm

Mảng bộ lọc màu: RGB sọc dọc

Chế độ hiển thị: IPS / Transmissive / Thông thường đen

Hướng xem: Tất cả

TFT Driver IC: ST7701S

Màu sắc: 16M

Độ tương phản: 800:1

Kích thước mô-đun: 57,14 ((W) × 96,85 ((H) × 1,83 ((T) mm

TFT diện tích hoạt động: 51,84 ((W) × 86,4 ((H) mm

Điểm độ cao: 0,108 ((W) × 0,108 ((H) mm

Giao diện TFT: 2-lane_MIPI DSI

Số pin FPC: 25

Nhiệt độ hoạt động: -20 ~ +60 °C

Nhiệt độ lưu trữ: -30 ~ +70 °C

Đèn mặt sau: 8 đèn LED màu trắng

Trọng lượng: TBD g

5Ứng dụng






6. Câu hỏi thường gặp


Q1: Bạn là nhà sản xuất?

A: Vâng, chúng tôi là nhà sản xuất.

Q2: Thời gian giao hàng của bạn là bao lâu?

A: Thông thường 3-5 ngày làm việc sau khi thanh toán; Đơn đặt hàng yêu cầu đặc biệt, thời gian giao hàng có thể đàm phán.

Q3: Nếu sản phẩm không thể hoạt động sau khi nhận được nó, tôi nên làm gì?

A: Chúng tôi sẽ thay thế các mặt hàng mới cho bạn ngay lập tức và sau đó chúng tôi đưa ra phán quyết cho vấn đề.

Q4: Bạn có chấp nhận thiết kế OEM?

A: Có, chúng tôi làm. Chúng tôi có thể thiết kế theo yêu cầu của bạn, MOQ thường là 100-1000.

Q5: Bạn có chấp nhận trả trước 30% không?

A: Có, chúng tôi có thể bắt đầu chuẩn bị hàng hóa của bạn khi nhận được 30% thanh toán, và gửi chúng sau khi nhận phần còn lại 70% thanh toán.

Q6: Bạn chấp nhận các điều khoản thanh toán nào?

A: Chúng tôi chấp nhận Paypal, T / T, Western Union, Wechat, Alipay, bằng tiền mặt (RMB hoặc USD).
