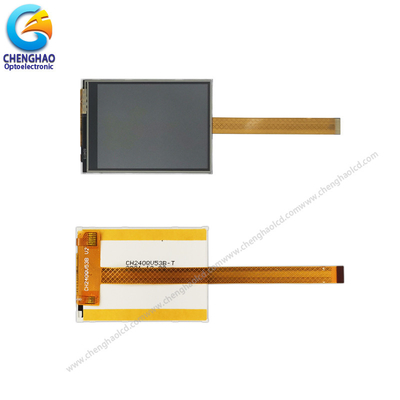

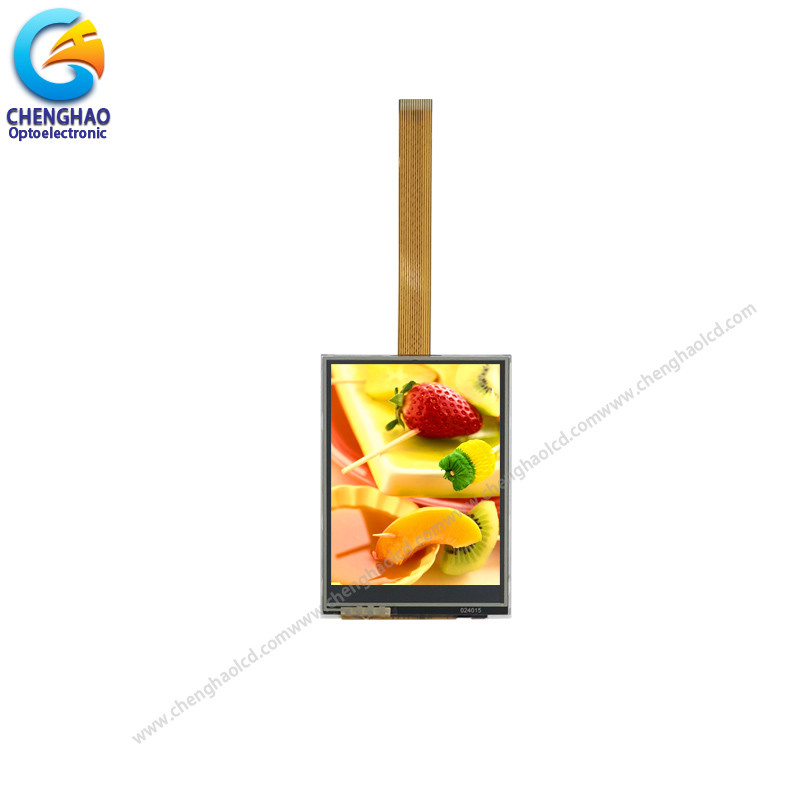

2Màn hình hiển thị TFT độ sáng cao 240 x 320 màn hình cảm ứng LCD nhỏ

Mô tả sản phẩm

Màn hình TFT độ sáng cao 2,4 inch 240x320 Màn hình cảm ứng LCD nhỏ

1. Thông số kỹ thuật

2Mô tả.

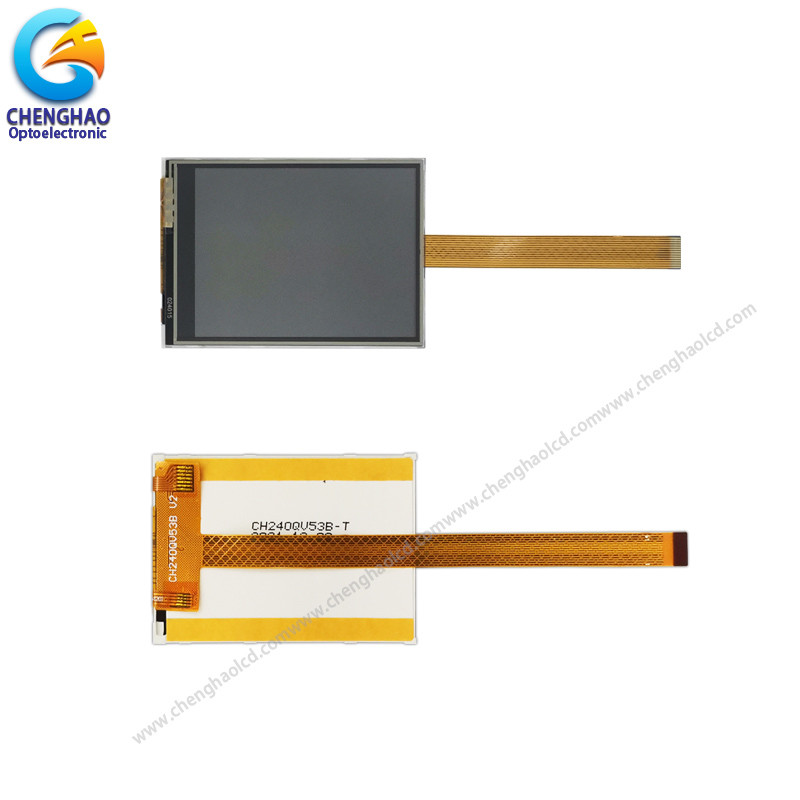

Mô hình màn hình ChengHao CH240QV53B-T là một màn hình tinh thể lỏng (LCD) matrix thin film transistor (TFT) hoạt động màu sử dụng TFT silic vô hình làm thiết bị chuyển đổi.Mô hình này bao gồm một bảng điều khiển cảm ứng, một bảng điều khiển LCD TFT, một IC điều khiển, đèn hậu và FPC.
Màn hình LCD TFT này có diện tích hiển thị tích cực đo ngang 2,8 inch (màn hình dọc) với độ phân giải 240 * 320 ((RGB).
Bảng cảm ứng này là một bảng cảm ứng kháng sử dụng giao diện USB và hỗ trợ loại bỏ hoặc thay thế bằng bảng cảm ứng dung lượng.
Máy điều khiển được sử dụng cho dự án này là ST7789V và có thể hiển thị màu sắc 262K / 65K bằng đầu vào tín hiệu RGB.Máy điều khiển được gắn trên kính và kết nối thông qua FPC bao gồm các thành phần để điều khiển mô-đun hiển thị. Hỗ trợ giao diện 4 dòng 8 bit SPI.
Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi đèn nền và cấu trúc FPC, định nghĩa giao diện, v.v.
Phù hợp với RoHS và không chứa halogen.

3- Vẽ


4. Chi tiết nhanh.

Loại màn hình LCD: 2.4 ′′TFT
Định dạng chấm: 240 (RGB) × 320 chấm
Mảng bộ lọc màu: RGB sọc dọc
Chế độ hiển thị:TN / Transmission / Normal White
Định hướng xem: 6 giờ
Định hướng đảo ngược thang màu xám: 12 giờ
IC trình điều khiển: ST7789V
Kích thước mô-đun: 42,72 ((W) × 60,26 ((H) × 3,35 ((T) mm
Vùng hoạt động: 36,72 ((W) × 48,96 ((H) mm
Điểm độ cao: 0,153 (W) × 0,153 (H) mm
Giao diện: 4-line_8bit SPI
Nhiệt độ hoạt động: -20 ~ +70 °C
Nhiệt độ lưu trữ: -30 ~ +80 °C
Đèn mặt sau: 6 đèn LED màu trắng song song
Trọng lượng: TBD g

5Ứng dụng





6. Câu hỏi thường gặp

Q1: Bạn có chấp nhận màn hình hiển thị tùy chỉnh và màn hình cảm ứng?
A: Chắc chắn, bạn có thể tùy chỉnh FPC, Backlight và màn hình cảm ứng.
Q2: Loại giao diện nào là màn hình hiển thị của bạn?
A: Kích thước nhỏ của màn hình thường hỗ trợ SPI,MCU,RGB,MIPI.Kích thước trung bình thường hỗ trợ LVDS,MIPI,EDP.Các thông số kỹ thuật khác nhau sử dụng các giao diện khác nhau.
Q3: Bạn đã sử dụng màn hình cảm ứng điện dung hay màn hình cảm ứng kháng?
A: Chúng tôi có màn hình cảm ứng dung lượng và màn hình cảm ứng kháng.
Q4: Chính sách mẫu của bạn là gì?
A: Nếu có cổ phiếu, bạn có thể lấy mẫu bất cứ lúc nào, nếu không có cổ phiếu, nó sẽ mất một thời gian, và sau đó chờ cho các vật liệu trở lại để lấy mẫu.Nhưng khách hàng cần phải trả phí mẫu và phí Express.
Q5: Thời gian dẫn đầu của bạn cho sản xuất hàng loạt là bao lâu?
A: Phải mất khoảng 20 - 45 ngày làm việc để sản xuất hàng loạt,tùy thuộc vào mô hình và số lượng đặt hàng.
Q6: Làm thế nào để đảm bảo giao hàng ổn định lâu dài?
A: Đầu tiên, chúng tôi sẽ giới thiệu các sản phẩm có thể được cung cấp trong một thời gian dài cho khách hàng, và thứ hai, chúng tôi sẽ có một số lượng lớn các cổ phiếu trước trong một thời gian dài.
Q7: Phương thức thanh toán của bạn cho sản xuất hàng loạt là gì?
A: Nói chung, sau khi nhận được 50%-100% tiền gửi từ khách hàng, họ bắt đầu chuẩn bị vật liệu.
