Màn hình LCD cảm ứng IPS dung lượng 480x480 Độ phân giải 2,1' TFT màn hình LCD với ST7701S

Mô tả sản phẩm

Màn hình LCD cảm ứng IPS có dung lượng 480x480 Độ phân giải 2.1TFT LCD với ST7701S

1. Thông số kỹ thuật

2Mô tả.

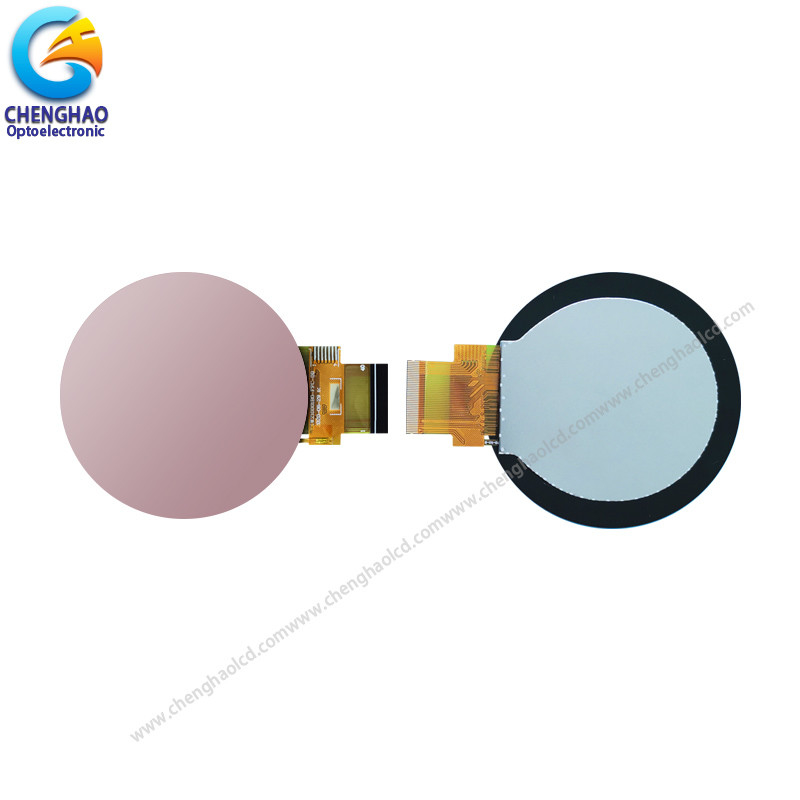

ChengHao Display model CH210WV01A là một màn hình tinh thể lỏng (LCD) matrix thin film transistor (TFT) hoạt động màu với giao diện SPI 3line + 18bit RGB. Nó bao gồm một bảng điều khiển cảm ứng dung lượng (CTP),một tấm LCD tft, driver IC, backlight (BL) và FPC và các thành phần khác.

(1) CTP có một khu vực cảm ứng có đường kính 2,1 inch, được kết nối với IC trình điều khiển CTP (CST830) thông qua FPC. Sử dụng giao diện I2C, hỗ trợ nhiều cảm ứng.

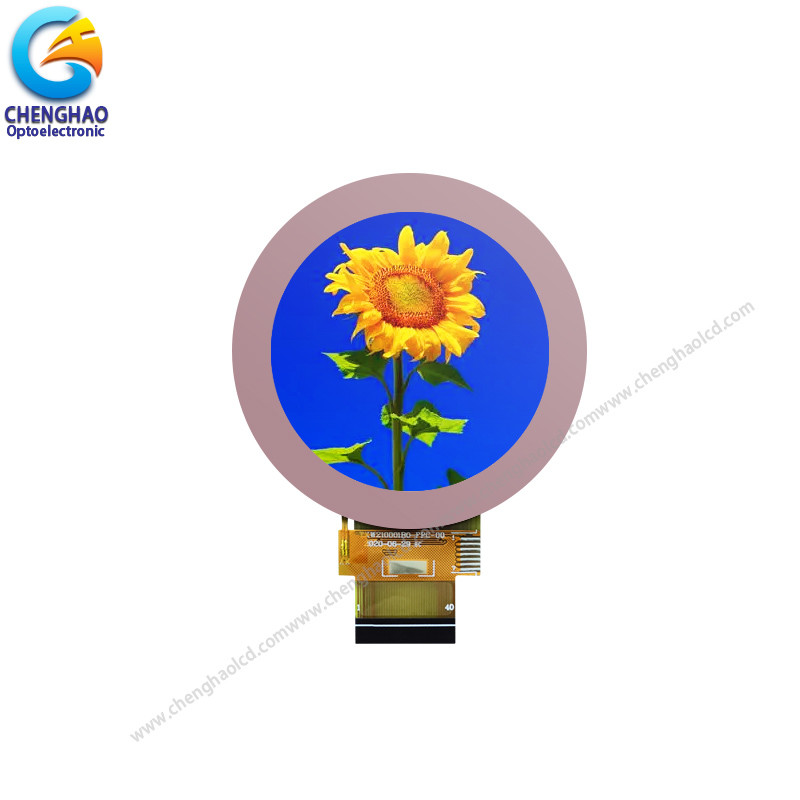

(2) Bảng LCD tft có khu vực hiển thị màu 2,1 inch có thể hiển thị độ phân giải 480x480, sử dụng công nghệ hiển thị IPS và có góc nhìn đầy đủ 80/80/80/80.

(3) BL sử dụng 4 Pcs đèn LED màu trắng làm nguồn ánh sáng, do đó màn hình LCD tròn có thể tạo ra độ sáng 300 cd / m2.

(4) Driver IC được gắn trên kính và kết nối với các thành phần khác thông qua FPC.

(5) Số pin của FPC là 40pin.

Ngoài ra, cả đèn nền và FPC có thể được tùy chỉnh theo yêu cầu của khách hàng.và định nghĩa giao diện.

3. Hình vẽ

Ghi chú:
(1) Loại màn hình: 2,1 inch TFT + CTP
(2) Hướng nhìn: Tất cả các góc nhìn
(3) LCD Drive IC: ST7701S
(4) Chế độ phân cực: truyền / âm
(5) Nhiệt độ hoạt động: -20 ~ 70 °C
(6) Lưu trữ nhiệt độ: -30 ~ 80 °C
(7) Độ khoan dung không đánh dấu: ± 0.20
(8) Bảo vệ: ROHS

4. Chi tiết nhanh.

* Tên LCM: Capacitive Touch IPS LCD Display 480x480 Độ phân giải 2.1 ′′ TFT LCD với ST7701S

* Mô hình: CH210WV01A-CT
* Lcm Kích thước: 2,1 inch
* Với bảng điều khiển cảm ứng hoặc không: Có
* Loại cảm ứng: Capacitive Touch
* Loại màn hình: 2,1 inch TFT + CTP
* Màu sắc hiển thị: 16,7 M
* Số điểm: 480*480 điểm
* TFT Dot Pitch:0.0111 ((W)×0.0111 ((H) cm
* góc nhìn: 80/80/80/80
* IC trình điều khiển: ST7701
* Chế độ hiển thị: IPS/ Transmission/ NormallyBlack
* Kích thước mô-đun:φ7.18×0.365 ((T) cm
* Khu vực hoạt động TFT:φ5.328 cm
* Độ sáng: 300 cd/m2
* Độ tương phản: 800: 1
* Loại giao diện TFT:3line SPI + 18bit RGB

* CTP Interface Type: I2C

* Số pin: 40 pin
* Loại đèn nền và màu sắc: đèn nền LED/màu trắng
Đèn hậu: 4 đèn LED song song
