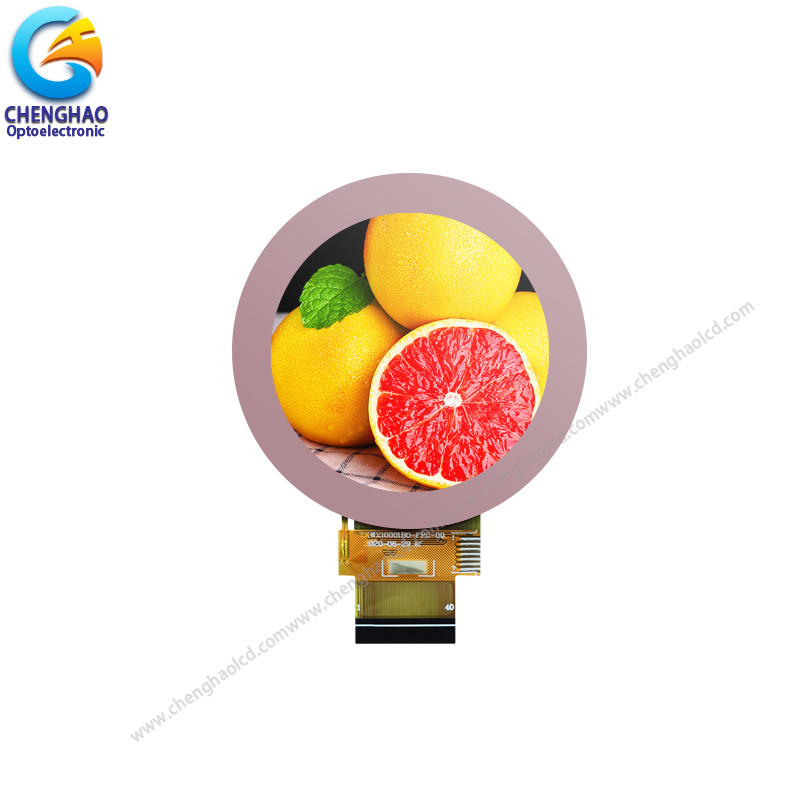

2Màn hình LCD tròn 480x480 màn hình cảm ứng LCD nhỏ với giao diện SPI

Mô tả sản phẩm

2Màn hình LCD tròn 480x480 màn hình cảm ứng LCD nhỏ với giao diện SPI

1. Thông số kỹ thuật của màn hình cảm ứng 2.1 tròn

2Mô tả màn hình cảm ứng 480x480

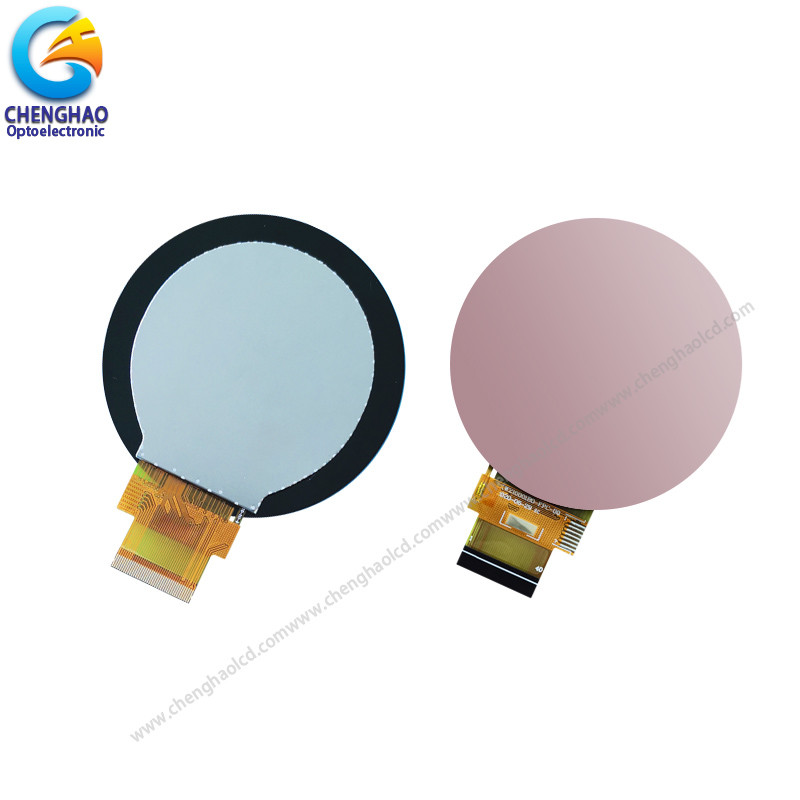

Mô hình màn hình ChengHao CH210WV01A-CT là màn hình tinh thể lỏng (LCD) matrix thin film transistor (TFT) hoạt động màu sử dụng TFT silic vô hình làm thiết bị chuyển đổi.Mô hình này bao gồm một bảng điều khiển cảm ứng dung lượng, một bảng điều khiển LCD TFT, một IC điều khiển, đèn nền độ sáng cao, bảng điều khiển cảm ứng dung lượng và FPC.

Màn hình LCD TFT này có diện tích hiển thị tích cực đo ngang 2,1 inch (Màn hình tròn) với độ phân giải 480 * 480.

Bảng cảm ứng hình tròn này là dung lượng (CTP), sử dụng CST830 làm IC trình điều khiển để giao tiếp với các thành phần khác thông qua giao diện I2C. Hỗ trợ nhiều cảm ứng.

IC điều khiển là ST7701S và có thể hiển thị 65K màu sắc bằng đầu vào tín hiệu SPI 3line hoặc RGB.Máy điều khiển được gắn trên kính và kết nối thông qua FPC bao gồm các thành phần để điều khiển mô-đun hiển thịHỗ trợ giao diện RGB.

Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi cấu trúc đèn nền và CTP, định nghĩa giao diện, v.v.

Phù hợp với RoHS và không chứa halogen.

3. Kịch bản của 2.1 rộng xem Round Touch Display


4. Chi tiết nhanh về 2.1 capacitive touch vòng LCD

Kích thước màn hình: 2,1 inch
Loại giao diện TFT:3line SPI + 18bit RGB
Độ phân giải: 480x480 điểm
Loại màn hình cảm ứng:capacitive
Kích thước khu vực xem:φ53.28 mm

Giao diện CTP:I2C
Đèn hậu loại: đèn LED trắng
Chế độ hiển thị: IPS/ Transmissive
Kích thước mô-đun: φ71.8×3.65 ((T) mm

Công nghệ màn hình: TFT
Nhiệt độ hoạt động: -20~+70°C
Độ sáng: 300 cd/m2
Số màu sắc: 16,7 triệu
Tiêu chuẩn đáp ứng: CE, RoHS phù hợp
Tỷ lệ tương phản: 800:1
Loại màn hình LCD: 2.1TFT+CTP

5- Ứng dụng màn hình LCD vòng 480x480

6. Câu hỏi thường gặp

Q1: Bạn có chấp nhận màn hình hiển thị tùy chỉnh và màn hình cảm ứng?
A: Chắc chắn, bạn có thể tùy chỉnh FPC, Backlight và màn hình cảm ứng.

Q2: Loại giao diện nào là màn hình hiển thị của bạn?
A: Kích thước nhỏ của màn hình thường hỗ trợ SPI,MCU,RGB,MIPI.Kích thước trung bình thường hỗ trợ LVDS,MIPI,EDP.Các thông số kỹ thuật khác nhau sử dụng các giao diện khác nhau.

Q3: Bạn đã sử dụng màn hình cảm ứng điện dung hay màn hình cảm ứng kháng?
A: Chúng tôi có màn hình cảm ứng dung lượng và màn hình cảm ứng kháng.

Q4: Chính sách mẫu của bạn là gì?
A: Nếu có cổ phiếu, bạn có thể lấy mẫu bất cứ lúc nào, nếu không có cổ phiếu, nó sẽ mất một thời gian, và sau đó chờ cho các vật liệu trở lại để lấy mẫu.Nhưng khách hàng cần phải trả phí mẫu và phí Express.

Q5: Thời gian dẫn đầu của bạn cho sản xuất hàng loạt là bao lâu?
A: Phải mất khoảng 20 - 45 ngày làm việc để sản xuất hàng loạt,tùy thuộc vào mô hình và số lượng đặt hàng.

Q6: Làm thế nào để đảm bảo giao hàng ổn định lâu dài?
A: Đầu tiên, chúng tôi sẽ giới thiệu các sản phẩm có thể được cung cấp trong một thời gian dài cho khách hàng, và thứ hai, chúng tôi sẽ có một số lượng lớn các cổ phiếu trước trong một thời gian dài.
