IPS TFT LCD màn hình cảm ứng dung lượng 480x800 2 Lane MIPI DSI Interface

Mô tả sản phẩm

IPS TFT LCD màn hình cảm ứng dung lượng 480x800 2 Lane MIPI DSI Interface

1- Thông số kỹ thuật của màn hình LCD

2Mô tả màn hình LCD 480x800 IPS

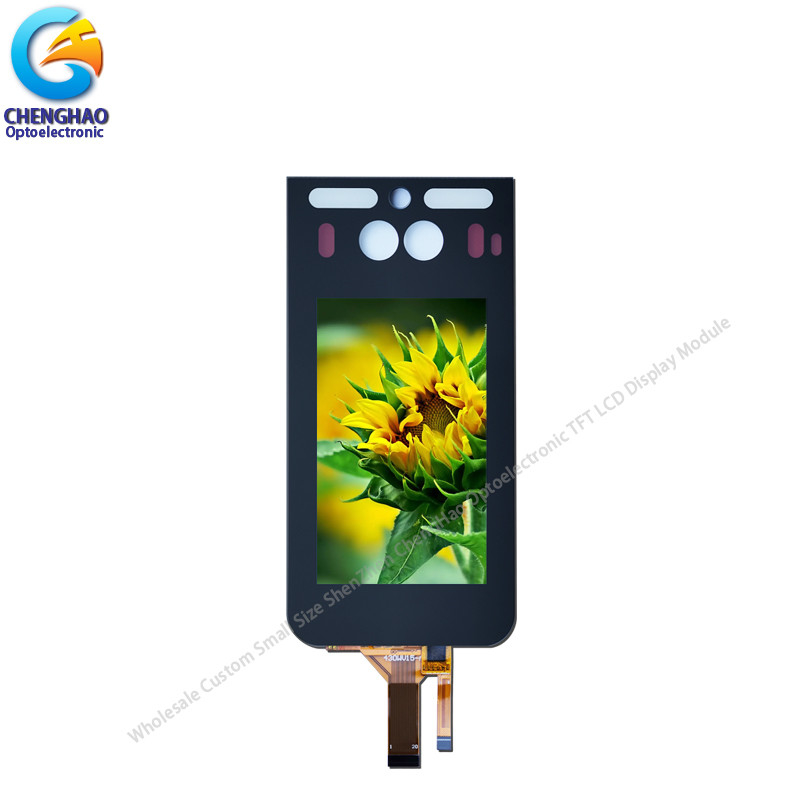

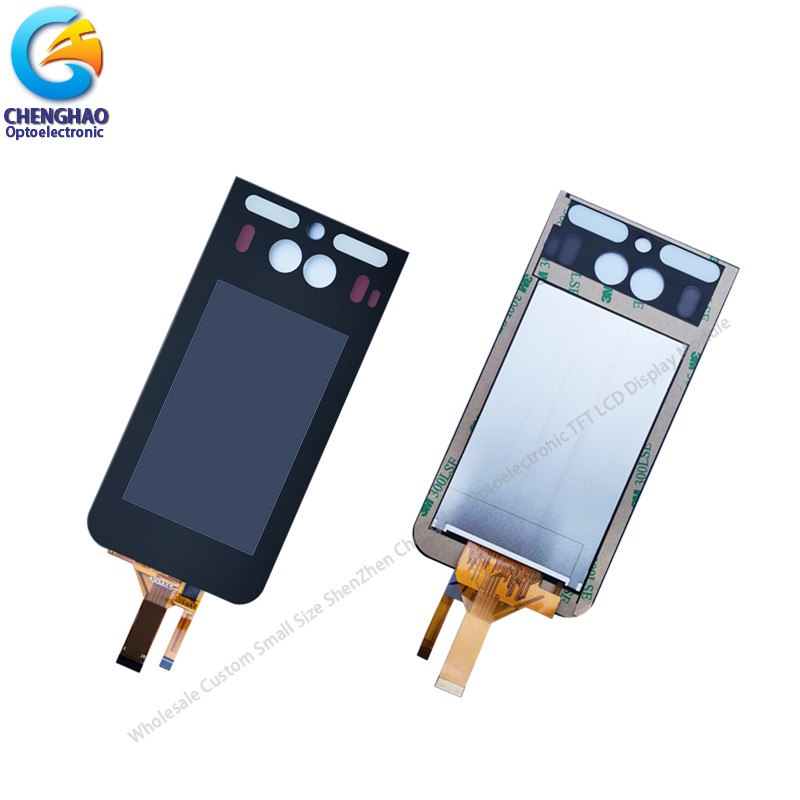

Mẫu màn hình ChengHao CH430WV15A-CTC là màn hình tinh thể lỏng (LCD) matrix hoạt động màu bóng mỏng (TFT) sử dụng TFT silic vô hình làm thiết bị chuyển đổi.Mô hình này bao gồm một tùy chỉnh capacitive bảng điều khiển cảm ứng, bảng điều khiển LCD TFT, một điều khiển IC, một backlight và FPC.
Màn hình LCD TFT này có diện tích hiển thị tích cực đo ngang 4,3 inch (màn hình dọc) với độ phân giải WVGA (480 pixel theo chiều ngang x 800 pixel theo chiều dọc).

trình điều khiển được sử dụng cho dự án này là NT35510 và có thể hiển thị 16M màu sắc bằng đầu vào tín hiệu RGB 24 bit.Máy điều khiển được gắn trên kính và kết nối thông qua FPC bao gồm các thành phần để điều khiển mô-đun hiển thị. Hỗ trợ giao diện 2 làn đường-MIPI DSI.
Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi cấu trúc đèn nền và CTP, định nghĩa giao diện, v.v.
Phù hợp với RoHS và không chứa halogen.





4. Chi tiết nhanh chóng của màn hình cảm ứng 480x800 ips

* MODEL NO. :CH430WV15A-CTC
* Loại module:4.3" TFT+CTP
* Hình dạng màn hình: màn hình dọc
* Chế độ hiển thị:IPS / truyền phát / thường là đen
* Số điểm:480*3 ((RGB) *800
* Kích thước mô-đun:75.56 ((W)×154.37 ((H)×3.75 ((T) mm
* Khu vực hoạt động TFT:56.16 ((W)×93.6 ((H) mm

* Giao diện TFT:DSI 2 làn đường MIPI

* Giao diện CTP: I2C

* CTP IC: GT911

* Màu sắc: 16.7M
* Sự tương phản: 800
* Hướng nhìn: 80/80/80/80 ((U/D/L/R @ CR>10)
* LCD DRIVE IC: NT35510
* Chế độ phân cực: TRANSMISSIVE/NEGATIVE
* Thời gian hoạt động: -20°C~+70°C
* Thời gian lưu trữ: -30°C~+80°C
* UNMARKER TOLERANCE: ±0.20
* Yêu cầu về bảo vệ môi trường: RoHS
Mới
* TFT FPC Số: 20 pin

* CTP FPC Số: 8 pin

* Đèn phía sau:8 đèn LED màu trắng theo chuỗi
* Thời gian sử dụng: 20000 giờ
* BL CHÍNH CHÍNH:
VF = 22,4 ~ 27,2 V, IF = 20 mA
* Độ sáng: 400 cd/m2
* Loại bảng điều khiển cảm ứng: Capacitive




5Tính năng quang học

Đặc điểm quang học

Thử nghiệm các thông số kỹ thuật quang học phải được đo trong một phòng tối (độ sáng môi trường 1lux)

và nhiệt độ = 25±2°C) với thiết bị hệ thống đo độ sáng (Goniometer)

hệ thống và TOPCON BM-5) và đơn vị thử nghiệm phải nằm cách khoảng 50cm

từ bề mặt LCD ở một góc xem của θ và Φ bằng 0.

Địa điểm trên bề mặt hiển thị phải được giữ cố định.

Đèn hậu cần hoạt động trong 30 phút trước khi đo.

5Ứng dụng màn hình cảm ứng wvga ips
