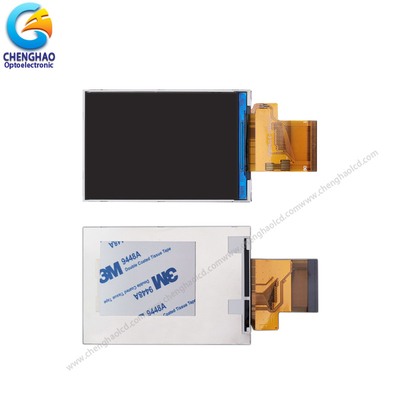

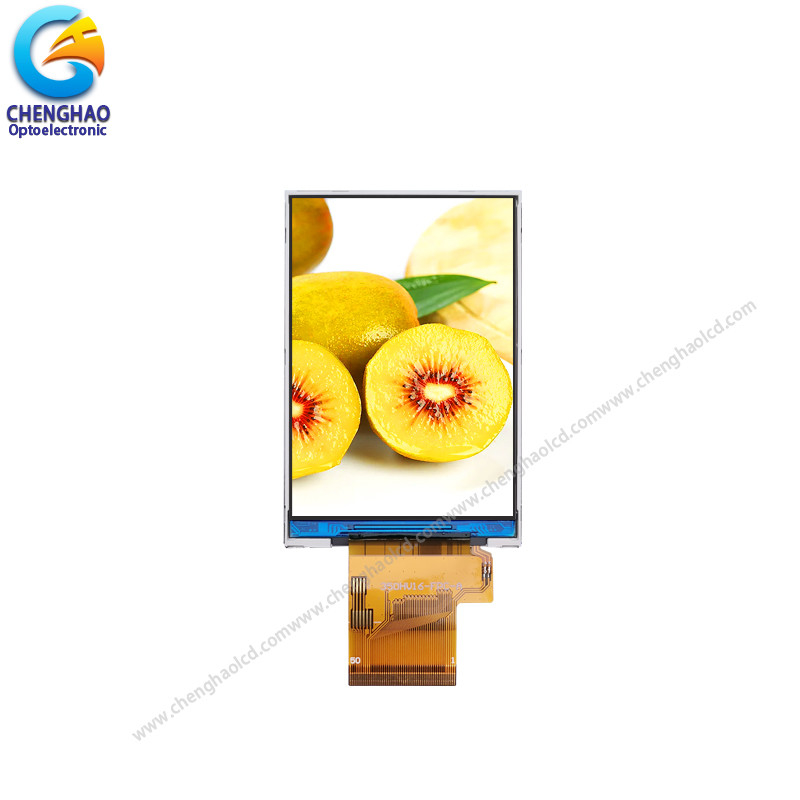

320x480 Serial LCD Display Module SPI MCU RGB MIPI Multi Interface

Mô tả sản phẩm

320x480 Serial LCD Display Module SPI MCU RGB MIPI đa giao diện

1. Thông số kỹ thuật của bảng điều khiển LCD 3,5 inch

2Mô tả bảng LCD 320*480 tft

Mô hình màn hình ChengHao CH350HV16A là một ma trận màu TFT (tranxistor phim mỏng) LCD (bộ hiển thị tinh thể lỏng) sử dụng TFT silicon vô hình làm thiết bị chuyển đổi,chủ yếu bao gồm một tấm LCD Tn TFT, điều khiển IC, đèn nền (BL) và FPC một số phần.

Bảng LCD Tft có khu vực hiển thị màu với đường chéo có kích thước 3,5 inch, có thể hiển thị hình ảnh độ phân giải 320 * 480.

IC trình điều khiển được sử dụng là ST7796, được gắn trên kính và kết nối với các thành phần khác thông qua FPC. Hỗ trợ giao diện đa SPI / MCU / RGB / MIPI.

FPC và BL có thể được tùy chỉnh theo nhu cầu của khách hàng, bao gồm độ sáng của BL, hình dạng và cấu trúc của FPC, v.v.

Ngoài ra, CH350HV16A hỗ trợ cài đặt và tháo bỏ các chức năng cảm ứng, chẳng hạn như bảng điều khiển cảm ứng dung lượng và bảng điều khiển cảm ứng kháng.

Tuân thủ các tiêu chuẩn CE và ROSH.

3- Sơ đồ màn hình LCD 3,5 inch

Ghi chú:
(1) Loại màn hình: 3,5 inch tft
(2) Hướng nhìn: 6:00
(3) Chế độ phân cực:Chuyển phát / Chấp nhận
(4) Nhiệt độ hoạt động: -20 ~ 70 °C
(5) Nhiệt độ lưu trữ: -30 ~ 80 °C
(6) Độ khoan dung không đánh dấu: ± 0.20
(7) Bảo vệ: ROHS

4Ứng dụng màn hình TFT 3,5 inch

5.Đánh giá tối đa tuyệt đối

6. chi tiết nhanh chóng của mô-đun màn hình 3.5 inch tft

Kích thước màn hình hình ngang: 3,5 inch
Loại giao diện:

Độ phân giải: 320 (RGB) x 480 pixel
Màn hình cảm ứng: Không
Đèn hậu loại: LED
Chế độ hiển thị: Tn / truyền
Kích thước:55.66 ((W)×85.04 ((H)×2.4 ((T) mm
Công nghệ màn hình: TFT
Nhiệt độ hoạt động tối thiểu: -20°C
Nhiệt độ hoạt động tối đa: +70°C
Độ sáng: 300 cd/m2
Số màu: 262K/65K
Tiêu chuẩn đáp ứng: CE, RoHS phù hợp
Thời gian phản ứng: 10ms
Phạm vi nhiệt độ hoạt động: -20 → +70°C
Tỷ lệ tương phản: 500
Loại màn hình: LCD TFT

Số FPC: 50

IC lái xe: ST7796
