3.5 inch Tn TFT màn hình lcd 320x480 Color LCD màn hình mô-đun với ST7796

Mô tả sản phẩm

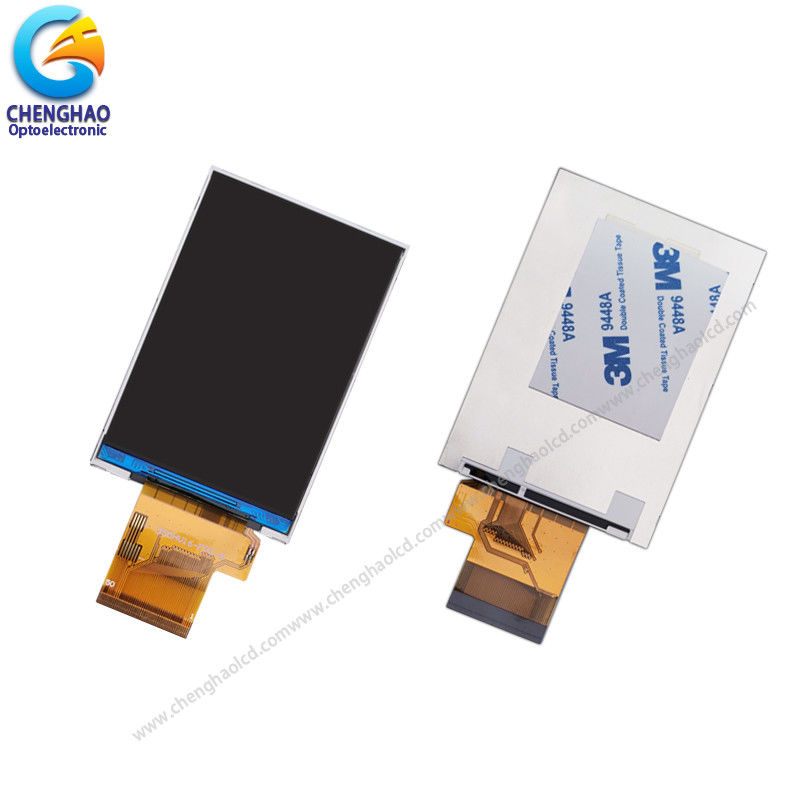

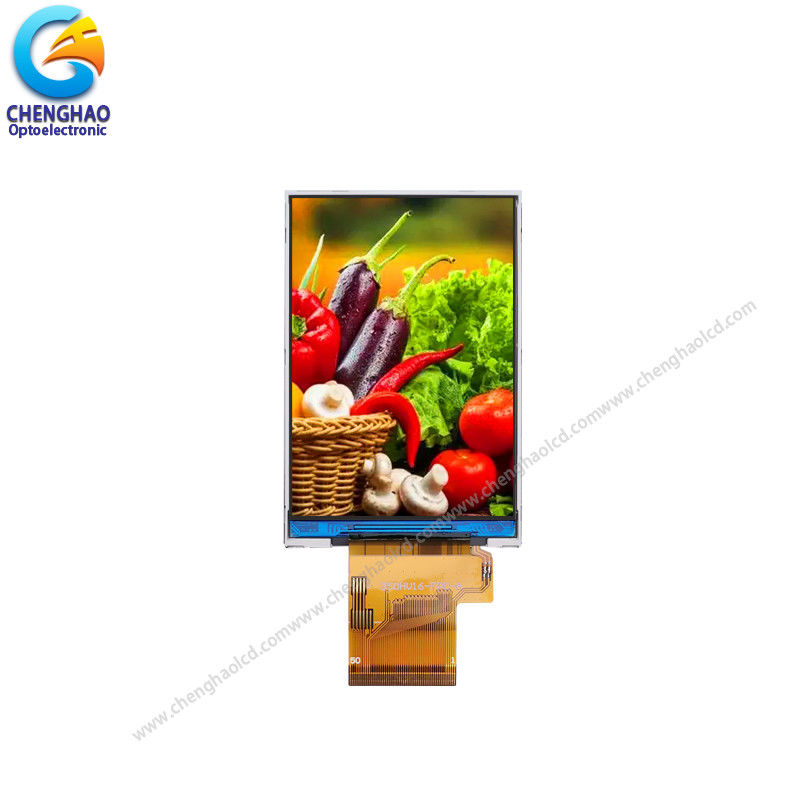

3.5 inch Tn TFT 320x480 Color LCD Display Module với ST7796

1. Thông số kỹ thuật của 320x480 tft LCD module

2Mô tả mô-đun LCD 3,5 inch

Mẫu màn hình ChengHao CH350HV16A là một màn hình tinh thể lỏng (LCD) matrix hoạt tính màu (TFT) sử dụng silicon vô hình TFT làm thiết bị chuyển đổi.Mô hình này bao gồm một bảng điều khiển LCD TFT, một IC điều khiển, đèn hậu (BL) và FPC.

Màn hình LCD TFT này có diện tích hiển thị hoạt động đo ngang 3,5 inch (màn hình dọc) với độ phân giải 320 ((RGB) * 480.

Driver được sử dụng cho dự án này là ST7796S và có thể hiển thị 16M màu sắc bằng đầu vào tín hiệu RGB 24 bit.Máy điều khiển được gắn trên kính và kết nối thông qua FPC bao gồm các thành phần để điều khiển mô-đun hiển thị. Hỗ trợ giao diện đa SPI / RGB / MCU / MIPI.

Mô-đun này cũng có thể được lắp đặt với các mô-đun cảm ứng, chẳng hạn như CTP hoặc RTP.

Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi cấu trúc đèn nền và CTP, định nghĩa giao diện, v.v.

Phù hợp với RoHS và không chứa halogen.

3- Sơ đồ mô-đun LCD

Ghi chú:
(1) Loại màn hình: 3,5 inch TFT
(2) Hướng nhìn: 6:00
(4) Chế độ phân cực:Chuyển phát / Chấp nhận
(5) Nhiệt độ hoạt động: -20 ~ 70 °C
(6) Lưu trữ nhiệt độ: -30 ~ 80 °C
(7) Độ khoan dung không đánh dấu: ± 0.20
(8) Bảo vệ: ROHS

4Chi tiết của mô-đun LCD mini

Loại màn hình LCD: 3,5 inch TFT
Định dạng chấm: 320 ((RGB) × 480 chấm
Mảng bộ lọc màu: RGB sọc dọc
Chế độ hiển thị:TN / Transmission / Normal White
Định hướng xem: 6 giờ
IC lái xe: ST7796S
Kích thước mô-đun: 55,66 ((W) × 85,04 ((H) × 2,4 ((T) mm
Khu vực hoạt động:48.96 ((W) × 73.44 ((H) mm
Điểm độ cao: 0,153 ((W) × 0,153 ((H) mm
Giao diện:
4-line_8bit / 3-line_9bit SPI
Giao diện hệ thống 8-/ 9-/16-/18 bit 8080-series
Giao diện RGB 16-/18 bit
MIPI
Nhiệt độ hoạt động: -20 ~ +70 °C
Nhiệt độ lưu trữ: -30 ~ +80 °C
Đèn mặt sau: 6 đèn LED màu trắng trong chuỗi
Trọng lượng: TBD g,
Thời gian sử dụng: 200000 giờ

5- Ứng dụng mô-đun LCD

5Dịch vụ của chúng tôi

1Và nếu cần thiết cho bạn để có hỗ trợ kỹ thuật trong quá trình phát triển, chúng tôi có thể cung cấp cho bạn bất cứ lúc nào.
2. Chất lượng tốt và tín dụng là linh hồn của công ty chúng tôi. trước khi vận chuyển, chúng tôi sẽ đảm bảo rằng các sản phẩm sẽ được thực hiện thử nghiệm lão hóa và 100% của việc ghi hình và điện.
3Khi sản phẩm được nâng cấp, chúng tôi sẽ thông báo cho khách hàng liên quan trước, và sản phẩm nâng cấp có thể hoàn toàn tương thích với các sản phẩm cũ.
4Thời gian bảo hành của sản phẩm là 12 tháng.
