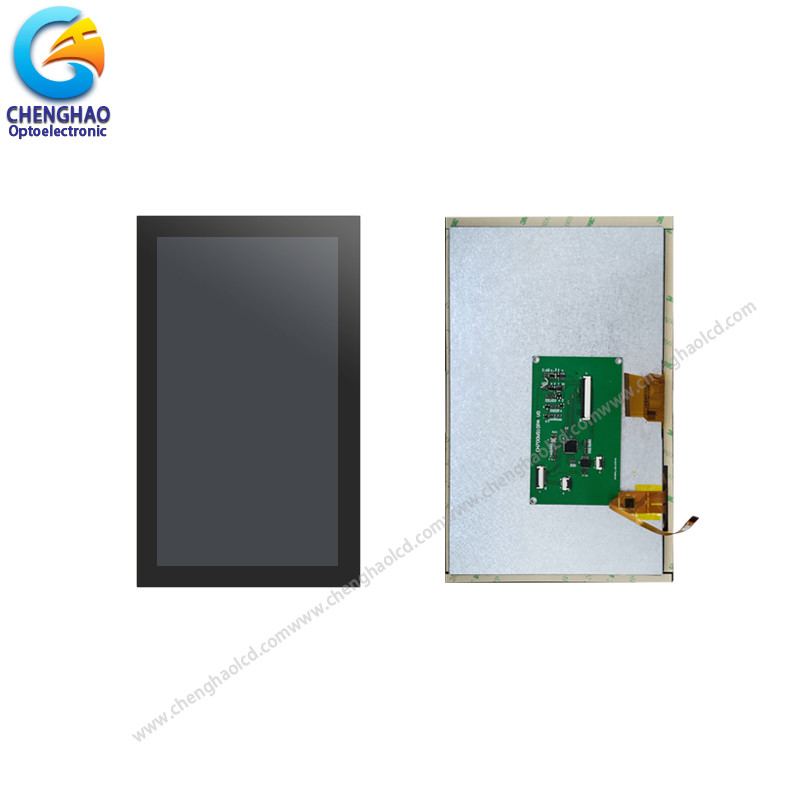

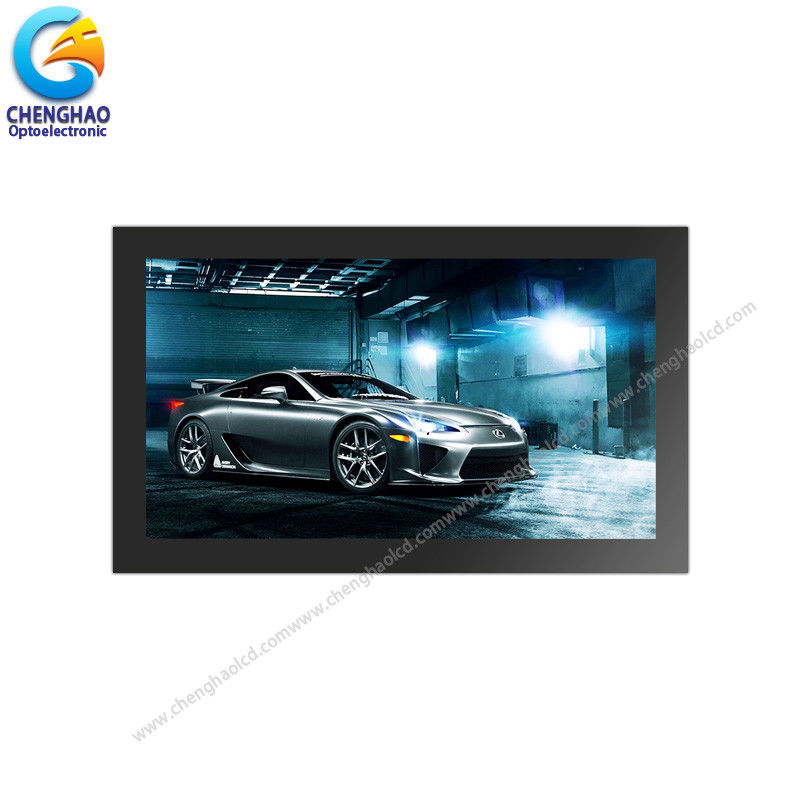

SPI Interface TFT 10,1 inch Màn hình cảm ứng LCD nhỏ Độ phân giải 1024x600

Mô tả sản phẩm

Giao diện SPI TFT 10,1 inch 1024 * 600 Độ phân giải Màn hình cảm ứng LCD nhỏ

1. Thông số kỹ thuật của màn hình LCD 1024 * 600 SPI

2Mô tả về giao diện SPI tft lcd

Chenghao CH101WS07A-CT-PA là một mô-đun LCD ma trận hoạt động màu kết hợp silicon IPS TFT (Thin Film Transistor) amorphous LCD (trình hiển thị tinh thể lỏng). Nó bao gồm bảng điều khiển cảm ứng,bảng IPS TFT LCD màu, điều khiển IC, FPC và Backlight.

Bảng IPS TFT LCD có khu vực hiển thị màu với độ phân giải 1024 * 600, và kích thước chéo của khu vực hiển thị là 10,1 inch.

Driver IC được gắn trên kính và có thể giao tiếp với các thành phần khác thông qua FPC. Bằng cách nhập tín hiệu RGB vào IC điều khiển, bảng hiển thị có thể hiển thị 16,7M màu sắc. Hỗ trợ giao diện SPI.

Back Light và FPC có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như độ sáng BL, cấu trúc hình dạng FPC và định nghĩa giao diện.

Tuân thủ tiêu chuẩn CE và RoHS

Ánh sáng LED

Phạm vi nhiệt độ hoạt động từ -20 đến +70 °C

Bảng cảm ứng dung lượng với Bezel Cover

3- Sơ đồ màn hình LCD

Ghi chú:
(1) Loại màn hình: 10,1 inch TFT + CTP
(2) Hướng nhìn: ALL
(4) Chế độ phân cực:Chuyển phát / âm
(5) Nhiệt độ hoạt động: -20 ~ 70 °C
(6) Lưu trữ nhiệt độ: -30 ~ 80 °C
(7) Độ khoan dung không đánh dấu: ± 0.20
(8) Bảo vệ: ROHS

4. Qucik Chi tiết của màn hình cảm ứng

Kích thước màn hình chéo: 10.1in
Loại giao diện: SPI
Độ phân giải: 1024 x 600 pixel
Màn hình cảm ứng: Có
Kích thước khu vực xem:223.72 ((W)×126.28 ((H) mm
Loại màn hình cảm ứng: Capacitive
Điện áp cung cấp:2.8 ~ 3.3 V
Đèn hậu loại: LED
Chế độ hiển thị: truyền
Kích thước:252.00(W)×155.5.00(H)×10.75 ((T) mm
Công nghệ màn hình: TFT
Nhiệt độ hoạt động tối thiểu: -20°C
Nhiệt độ hoạt động tối đa: +70°C
Độ sáng: 400 cd/m2
Số màu sắc: 16,7 triệu
Tiêu chuẩn đáp ứng: CE, RoHS phù hợp
Phạm vi nhiệt độ hoạt động: -20 → +70°C
Năng lượng định danh: 3.3V
Tỷ lệ tương phản:800
Loại màn hình: LCD TFT

5Dịch vụ của chúng tôi

1Và nếu cần thiết cho bạn để có hỗ trợ kỹ thuật trong quá trình phát triển, chúng tôi có thể cung cấp cho bạn bất cứ lúc nào.
2. Chất lượng tốt và tín dụng là linh hồn của công ty chúng tôi. trước khi vận chuyển, chúng tôi sẽ đảm bảo rằng các sản phẩm sẽ được thực hiện thử nghiệm lão hóa và 100% của việc ghi hình và điện.
3Khi sản phẩm được nâng cấp, chúng tôi sẽ thông báo cho khách hàng liên quan trước, và sản phẩm nâng cấp có thể hoàn toàn tương thích với các sản phẩm cũ.
4Thời gian bảo hành của sản phẩm là 12 tháng.
