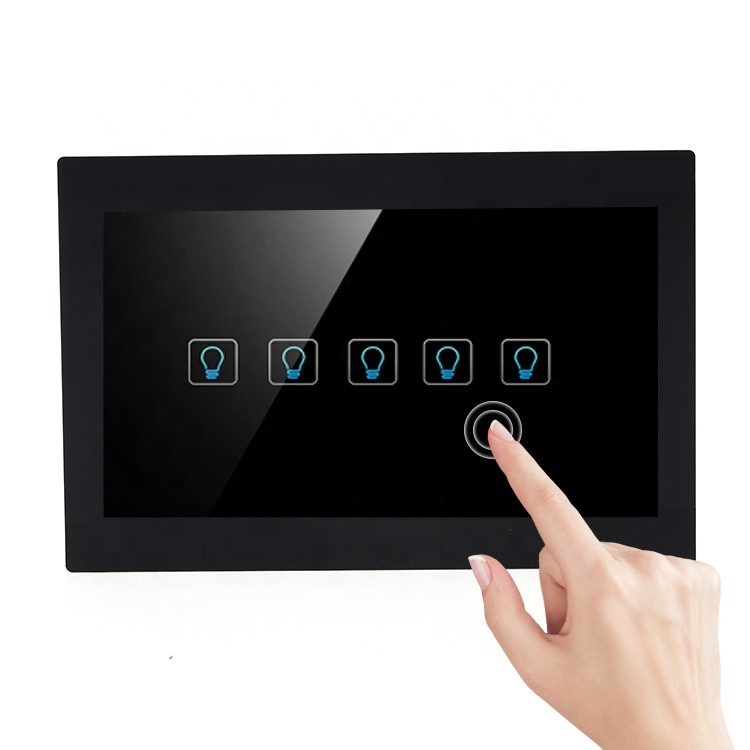

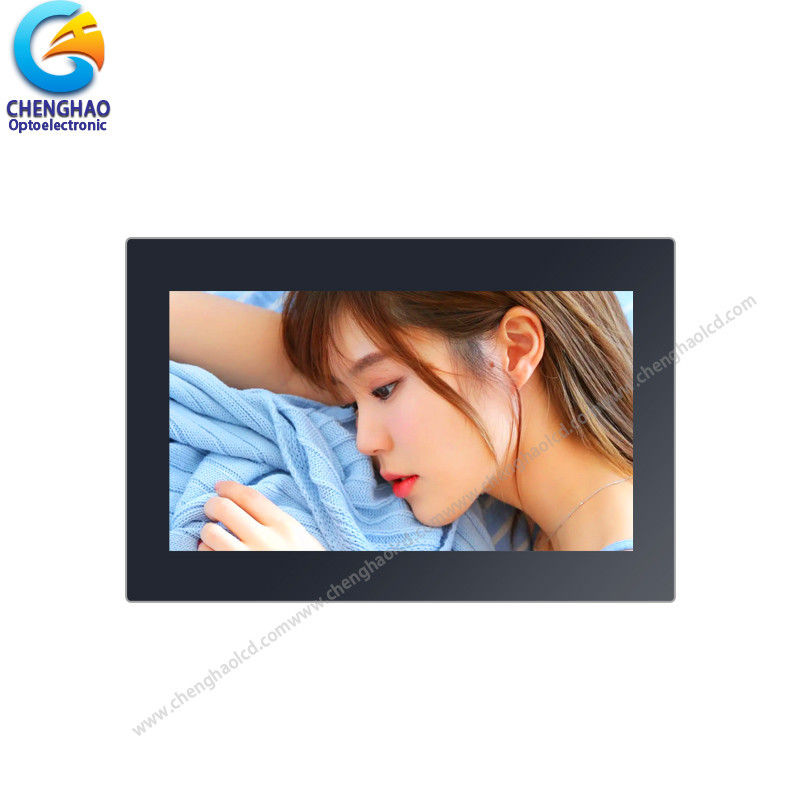

ODM 7 Inch Capacitive LCD Touch Screen 50 Pin MCU Interface 800x480 TFT Display Module

Mô tả sản phẩm

Màn hình cảm ứng LCD 7 inch 50 pin Mcu Interface 800x480 Tft Display Module

1. Thông số kỹ thuật của mô-đun màn hình cảm ứng LCD tft 7 inch

2Mô tả mô-đun màn hình cảm ứng LCD 800x480 tft

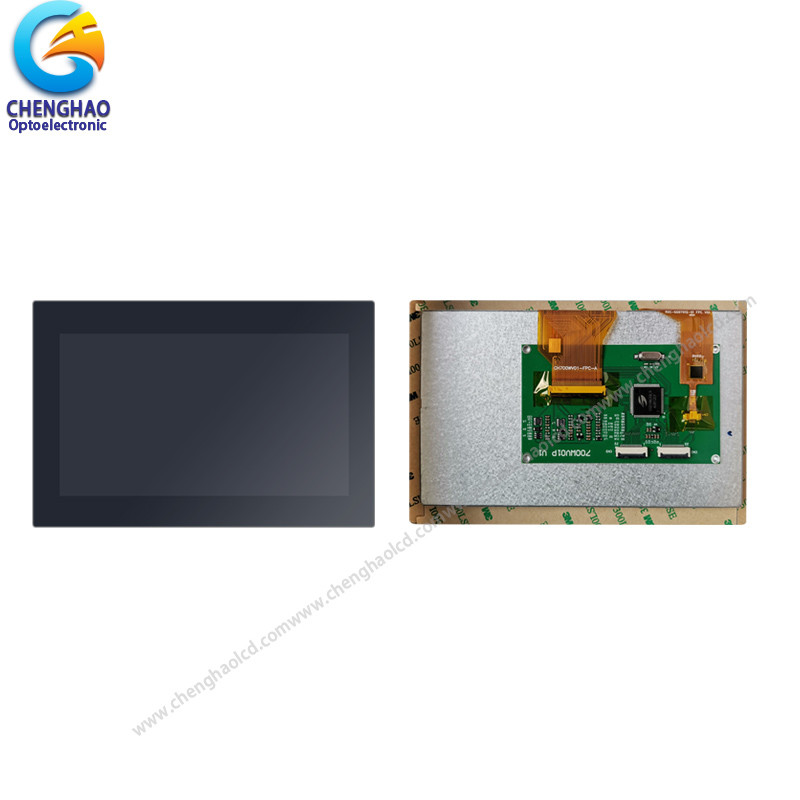

Chenghao là một nhà cung cấp màn hình LCD màu, có thể cung cấp dịch vụ OEM / ODM cho người dùng màn hình toàn cầu. CH700WV01B-CTB là một mô-đun LCD cảm ứng màu được Chenghao tùy chỉnh theo nhu cầu của khách hàng.Nó được sử dụng như là màn hình cảm ứng của máy pha cà phêNó chủ yếu bao gồm một nắp kính đen, một bảng điều khiển cảm ứng điện dung (CTP), một bảng điều khiển LCD Tn Tft, một driver IC, một backlight (BL) và một FPC.

(1) CTP sử dụng I2C làm giao diện giao tiếp và hỗ trợ nhiều lần chạm;

(2) Bảng LCD Tn Tft có khu vực hiển thị màu 7 ̊ với độ phân giải 800 * 480 điểm;

(3) SSD1963 được sử dụng làm IC điều khiển cho CH700WV01B-CTB và được kết nối với các thành phần khác thông qua FPC. Bằng cách nhập tín hiệu RGB vào IC, màn hình cảm ứng có thể hiển thị 16,7M màu sắc.

(4) BL chứa 18 đèn LED màu trắng song song. Bằng cách nhập các thông số điện của VF = 9.6V / IF = 120mA vào BL, màn hình LCD có thể tạo ra độ sáng 250 cd / m2.

(5) FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi đèn nền và cấu trúc FPC, định nghĩa giao diện, vv.

Phù hợp với RoHS và không chứa halogen.

3. Sơ đồ của 7 inch LCD màn hình cảm ứng mô-đun

Ghi chú:
(1) Loại màn hình: 7.0 inch tft + CTP + PCB
(2) Hướng nhìn: 12:00
(3) Chế độ phân cực:Chuyển phát / Chấp nhận
(4) Nhiệt độ hoạt động: -20 ~ 70 °C
(5) Nhiệt độ lưu trữ: -30 ~ 80 °C
(6) Độ khoan dung không đánh dấu: ± 0.20
(7) Bảo vệ: ROHS

4Ứng dụng mô-đun màn hình cảm ứng LCD 800x480 tft

5Tại sao lại chọn chúng tôi?

1Chúng tôi có một đội ngũ kỹ thuật chuyên nghiệp với kinh nghiệm làm việc TFT-LCD phong phú.
2Chúng tôi có nhiều năm kinh nghiệm trong hợp tác khách hàng toàn cầu, và chúng tôi có khả năng giải quyết nhu cầu của hầu hết các sản phẩm tùy chỉnh cá nhân của khách hàng.
3Chúng tôi có thiết bị sản xuất tft-lcd tiên tiến và một đội ngũ sản xuất đẳng cấp đầu tiên, có thể cung cấp cho khách hàng các sản phẩm chất lượng cao.
4Chúng tôi được trang bị một đội ngũ dịch vụ sau bán hàng chuyên nghiệp, có thể cung cấp cho khách hàng một loạt các dịch vụ sau bán hàng.
5Chúng tôi cung cấp một loạt các sản phẩm và dịch vụ, bao gồm màn hình hiển thị và màn hình cảm ứng,
Hỗ trợ kỹ thuật và tùy chỉnh.
6Chúng tôi quản lý nghiêm ngặt theo hệ thống quản lý ISO9001, và các sản phẩm của chúng tôi phù hợp với Rosh
Giấy chứng nhận.
