Mô-đun màn hình cảm ứng dung lượng 7 inch I2C 7 inch 800x480 màn hình LCD TFT

Mô tả sản phẩm

Mô-đun màn hình cảm ứng dung lượng 7 inch I2C 7 inch 800 * 480 Tft màn hình LCD

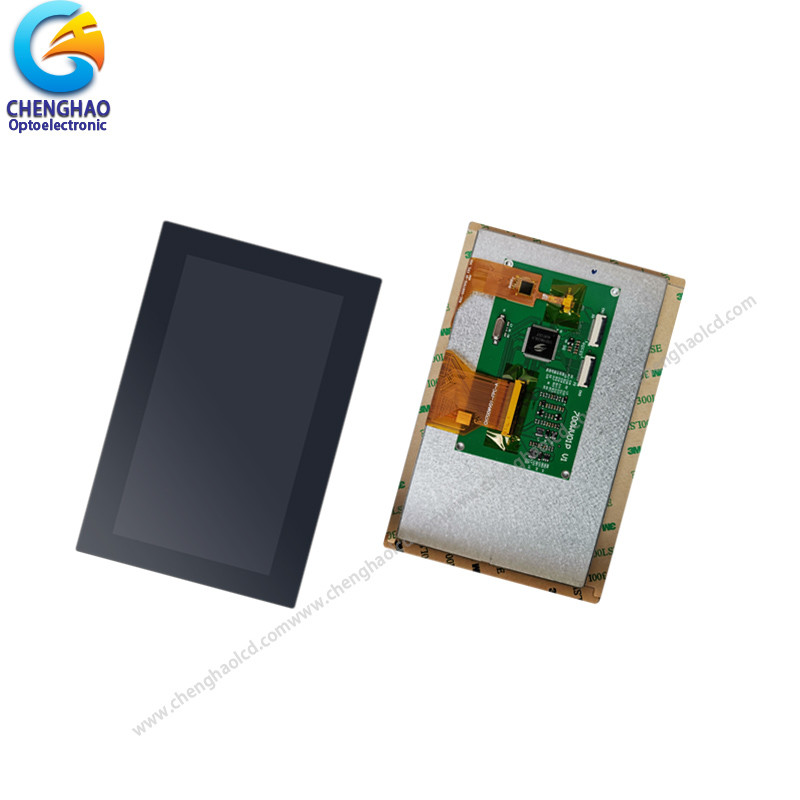

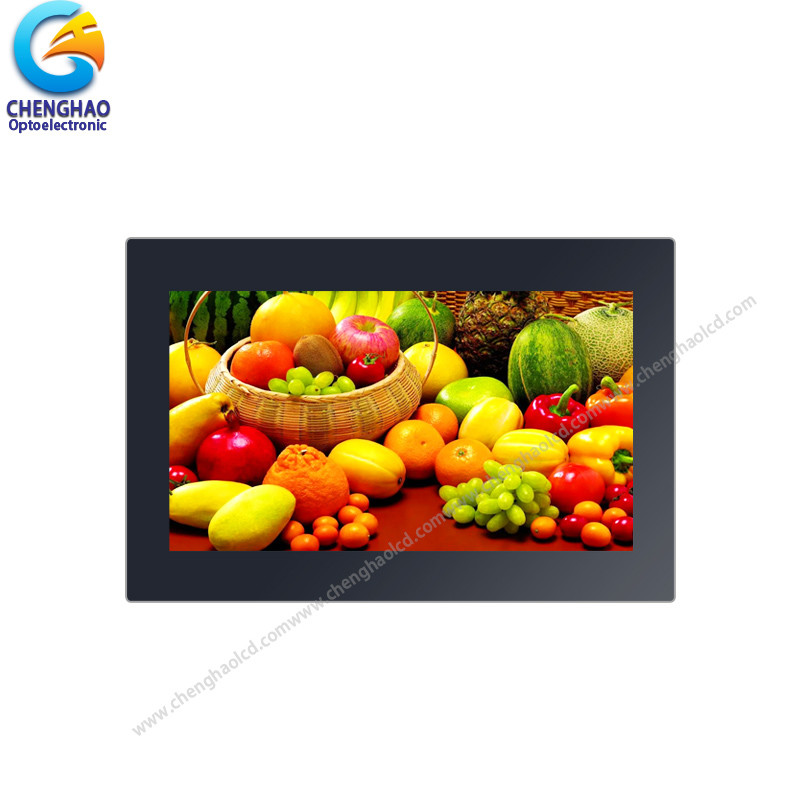

1. Chi tiết củaMàn hình cảm ứng dung lượng 7 inch

2Mô tả mô-đun màn hình cảm ứng dung lượng 800x480


CH700WV01B-CTB là một mô-đun hiển thị màn hình cảm ứng được tùy chỉnh bởi công ty chenghao theo yêu cầu của khách hàng.một tấm LCD Tn tft, một driver IC, Backlight (BL) và FPC vv

(1) Vỏ kính đen được tùy chỉnh theo yêu cầu của khách hàng và có thể được tích hợp hoàn hảo vào thiết bị của khách hàng;

(2) Capacitive Touch Panel sử dụng GT911 như là CTP Driver IC để giao tiếp với các thành phần khác thông qua giao diện I2C. CTP hỗ trợ đa cảm ứng.

(3) Bảng LCD có khu vực hiển thị hoạt động 7,0 inch với độ phân giải 800x480 điểm;

(4) SSD1963 được gắn trên kính được sử dụng như là driver IC của mô-đun LCD tft và được kết nối với các thành phần khác thông qua FPC.màn hình hiển thị có thể hiển thị 16M màu sắc;

(5) FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi đèn nền và cấu trúc FPC, định nghĩa giao diện, vv.

(6) CH700WV01B-CTB là một màn hình nhiệt độ rộng, có thể hoạt động trong nhiệt độ cực rộng -20 ~ +70 °C;

Phù hợp với RoHS và không chứa halogen.


3. Kịch bản của màn hình cảm ứng dung lượng 7 inch

Ghi chú:
(1) Loại màn hình: 7 inch TFT + CTP + PCB
(2) Hướng nhìn:12 giờ
(3) LCD Drive IC: SSD1963
(4) Nhiệt độ hoạt động: -20 ~ 70 °C
(5) Nhiệt độ lưu trữ: -30 ~ 80 °C
(6) Bảo vệ: ROHS



4. Chi tiết nhanh về màn hình cảm ứng LCD 7 inch

 * Tên LCD: 7 inch I2C Capacitive Touch Screen Display Module 7 Inch 800 * 480 Tft Lcd Screen
* Số phần: CH700WV01B-CTB
* Kích thước: 7,0 inch
* Với bảng điều khiển cảm ứng hoặc không: Có
* Loại cảm ứng: Bảng cảm ứng dung lượng
* Loại màn hình: 7.0 inch TFT + CTP + PCB
* Màu sắc hiển thị: 16 M
* Độ phân giải (pixel): 800 ((RGB) x480

* Hướng nhìn:12 giờ

* Hướng đảo ngược thang màu xám: 6 giờ
* TFT Controller IC: SSD1963
* Chế độ hiển thị: Transmissive / Thông thường màu trắng
* Kích thước mô-đun:180 ((W)×119 ((H)×12 ((T) mm
* Khu vực hoạt động:154.08 ((W)×85.92 ((H) mm

* Độ sáng: 250 cd/m2
* Độ tương phản: 500:1
* Loại giao diện:Giao diện 8080 8/9/16/18/24 bit
* Số pin: 50 pin
* Loại đèn nền và màu sắc: đèn nền LED/màu trắng
* Thời gian hoạt động của đèn LED: 20000h

*Loại CTP: G+G

* Điều trị bề mặt: 6H

* CTP Driver IC: GT911

* Nhiệt độ hoạt động: -10 ~ +60°C

*Nhiệt độ lưu trữ: -20 ~ +70°C

5Ứng dụng màn hình cảm ứng LCD 800x480 tft


Q1: Bạn là nhà sản xuất?
A: Vâng, chúng tôi là nhà sản xuất.
Q2: Thời gian giao hàng của bạn là bao lâu?
A: Thông thường 3-5 ngày làm việc sau khi thanh toán; Đơn đặt hàng yêu cầu đặc biệt, thời gian giao hàng có thể đàm phán.
Q3: Nếu sản phẩm không thể hoạt động sau khi nhận được nó, tôi nên làm gì?
A: Chúng tôi sẽ thay thế các mặt hàng mới cho bạn ngay lập tức và sau đó chúng tôi đưa ra phán quyết cho vấn đề.
Q4: Bạn có chấp nhận thiết kế OEM?
A: Có, chúng tôi làm. Chúng tôi có thể thiết kế theo yêu cầu của bạn, MOQ thường là 100-1000.
Q5: Bạn có chấp nhận trả trước 30% không?
A: Có, chúng tôi có thể bắt đầu chuẩn bị hàng hóa của bạn khi nhận được 30% thanh toán, và gửi chúng sau khi nhận phần còn lại 70% thanh toán.
Q6: Bạn chấp nhận những điều khoản màu gì?
A: Chúng tôi chấp nhận Paypal, T / T, Western Union, Wechat, Alipay, bằng tiền mặt (RMB hoặc USD).
