480x854 IPS LCD Module ST7701S 4.5 Inch Tft Screen Với 25 Pin FPC

Số lượng đặt hàng tối thiểu : 100 bộ Giá bán : /
chi tiết đóng gói : Tất cả các sản phẩm được đóng gói đúng cách để giữ an toàn. Đối với kích thước nhỏ của sản phẩm, chú Thời gian giao hàng : 7-15 ngày làm việc
Điều khoản thanh toán : T/T Khả năng cung cấp : 300K chiếc / tháng
Nguồn gốc: Shenzhen, Trung Quốc Hàng hiệu: Chenghao/Oem
Chứng nhận: ROHS、ISO9001、CE Số mô hình: CH450FW02A
Tài liệu: Sổ tay sản phẩm PDF

Thông tin chi tiết

Tên sản phẩm: Mô -đun LCD IPS 480x854 Loại màn hình: 4.5" TFT
Hướng nhìn: 80/80/80/80 (u/d/l/r @ cr> 10) Lcd Drive Ic: ST7701S
Chế độ phân cực: Truyền/ âm Nhiệt độ hoạt động: -20°C~+70°C
Nhiệt độ lưu trữ: -30°C~+80°C
Làm nổi bật:

480x854 IPS LCD module

,

Bộ phận IPS LCD ST7701S

,

FPC màn hình tft 4

Mô tả sản phẩm

480x854 IPS LCD Module ST7701S màn hình tft 4,5 inch với 25 pin FPC



1. Thông số kỹ thuật của 4.5 inch màu tft LCD module



Số module CH450FW02A
Nghị quyết 480 ((RGB) * 854 chấm
Khu vực hoạt động 55.44*98.64 mm
góc nhìn 80/80/80/80
Phân bố trí pixel Dải RGB
Điều trị bề mặt Cây
Giao diện điện mipi





2Mô tả mô-đun LCD 480x854 tft



Chenghao là một nhà sản xuất màn hình LCD màu, cung cấp dịch vụ tùy chỉnh bán buôn cho người dùng màn hình toàn cầu. CH450FW02A là một sản phẩm tiêu chuẩn mô-đun màn hình tft màu từ công ty Chenghao,bao gồm chủ yếu là một bảng IPS TFT LCD, một driver IC, một khung sắt, một backlight và một FPC.

(1) Bảng LCD có diện tích hiển thị hoạt động 4,5 inch với độ phân giải 480x854 điểm.

(2) ST7701S được sử dụng như là driver IC của The Tft Screen Module, được gắn trên kính và kết nối với các thành phần khác thông qua FPC.màn hình hiển thị có thể hiển thị 16M màu sắc.

(3) Đèn mặt sau (BL) có 10 đèn LED song song. Khi VF = 15V / IF = 40mA được nhập vào BL, bảng điều khiển LCD có thể tạo ra độ sáng 450 cd / m2.

(4) FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi đèn nền và cấu trúc FPC, định nghĩa giao diện, v.v.

Phù hợp với RoHS và không chứa halogen.



3. Kế hoạch của màn hình LCD 4,5 inch

Ghi chú:
(1) Loại màn hình: 4.5 " IPS TFT
(2) Hướng nhìn: 80/80/80/80
(3) Chế độ phân cực:Giao tiếp / âm
(4) Nhiệt độ hoạt động: -20 ~ 70 °C
(5) Nhiệt độ lưu trữ: -30 ~ 80 °C
(6) Độ khoan dung không đánh dấu: ± 0.20
(7) Bảo vệ: ROHS

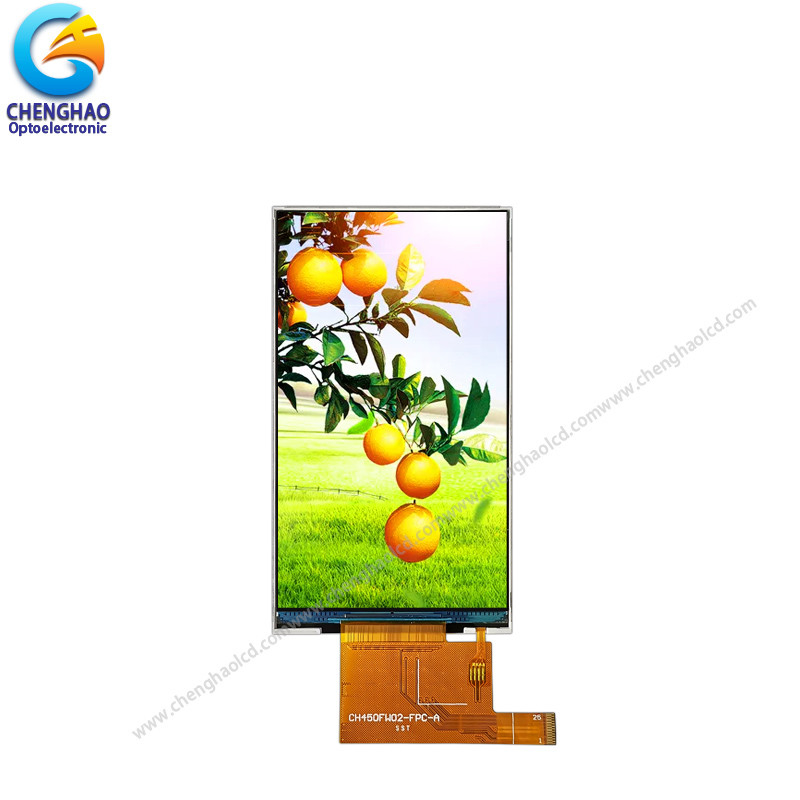

480x854 IPS LCD Module ST7701S 4.5 Inch Tft Screen Với 25 Pin FPC 0

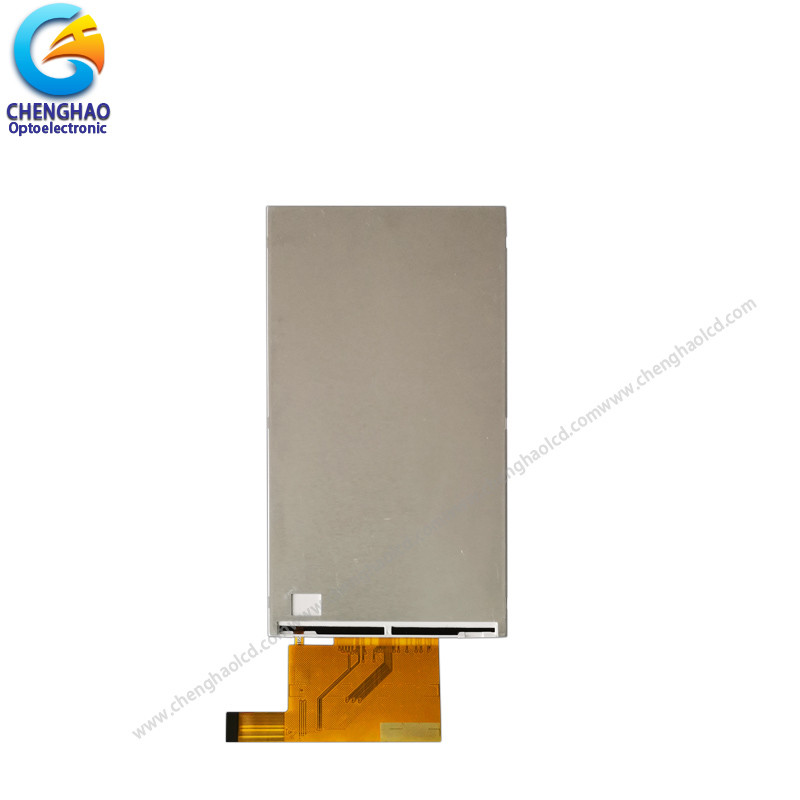

480x854 IPS LCD Module ST7701S 4.5 Inch Tft Screen Với 25 Pin FPC 1



4. Chi tiết nhanh của 480x854 mô-đun hiển thị LCD



* Tên LCD: 480x854 IPS LCD Module ST7701S màn hình tft 4,5 inch với 25 pin FPC
* Số phần: CH450FW02A
* Với bảng điều khiển cảm ứng hoặc không: không
* Loại cảm ứng: màn hình cảm ứng dung lượng / kháng
* Loại màn hình: 4.5 " IPS TFT
* Màu sắc hiển thị: 16 M

* Độ phân giải (pixel): 480 ((RGB) * 854
* Hướng nhìn: 80/80/80/80
* Chế độ hiển thị: IPS / Transmissive / Thông thường đen
* Kích thước mô-đun: 60x109x2 mm
* Vùng hoạt động: 55,44x98,64 mm
* Độ sáng: 450 cd/m2
* Độ tương phản: 800:1
* Loại giao diện: mipi
* Pin NO.: 25 pin
* Loại đèn nền và màu sắc: đèn nền LED/màu trắng
Đèn hậu: 10 bộ đèn LED song song
* Thời gian hoạt động của đèn LED: 20000h




5- Ứng dụng màn hình LCD 480x854



480x854 IPS LCD Module ST7701S 4.5 Inch Tft Screen Với 25 Pin FPC 2







6Tại sao lại chọn chúng tôi?



Các sản phẩm chất lượng cao cho phép nó xây dựng một mối quan hệ lâu dài với các doanh nghiệp nổi tiếng thế giới trong các ngành công nghiệp
(1) Giá cạnh tranh
Các nhà máy sở hữu riêng cung cấp giá thấp hơn và đảm bảo chất lượng tốt hơn.
(2) Sức mạnh kỹ thuật
Chúng tôi là một nhà cung cấp hàng đầu chuyên sản xuất màn hình LCD màu. Chúng tôi có một đội ngũ kỹ thuật có kinh nghiệm phong phú trong nghiên cứu và phát triển sản phẩm,và có thể cung cấp cho khách hàng hỗ trợ kỹ thuật chuyên nghiệp và dịch vụ tư vấn tùy chỉnh bất cứ lúc nào, rất quan trọng đối với khách hàng hợp tác với nhu cầu dự án đặc biệt.
(3) Đối tác lâu dài
Các sản phẩm được bán cho hơn 40 quốc gia, vì vậy từ Chenghao Optoelectronic bạn có thể nhận được hứa hẹn cung cấp ổn định hơn;
(4) Dịch vụ chuyên nghiệp
Chúng tôi có một đội ngũ chuyên nghiệp sau bán hàng có thể cung cấp cho bạn dịch vụ tư vấn sau bán hàng 24 giờ một ngày.bạn có thể cho chúng tôi phản hồi, và các kỹ sư kỹ thuật của chúng tôi sẽ cung cấp cho bạn các dịch vụ tư vấn từ xa trực tuyến bất cứ lúc nào.
(5) Chất lượng phải được đảm bảo
Tất cả các tấm là 100% hoàn toàn mới, không có tấm giả; Tất cả các gói có nhãn và số serial để khách hàng dễ dàng xem;
