10.1 Inch Capacitive Touch Screen Module 800*1280 Full HD TFT LCD Display
Người liên hệ : Tina Fu
Số điện thoại : +86 755-27806536
WhatsApp : +8615919862398
| Số lượng đặt hàng tối thiểu : | 100 bộ | Giá bán : | / |
|---|---|---|---|
| chi tiết đóng gói : | Tất cả các sản phẩm được đóng gói đúng cách để giữ an toàn. Đối với kích thước nhỏ của sản phẩm, chú | Thời gian giao hàng : | 7-15 ngày làm việc |
| Điều khoản thanh toán : | T/T | Khả năng cung cấp : | 300K chiếc / tháng |
| Nguồn gốc: | Shenzhen, Trung Quốc | Hàng hiệu: | Chenghao/Oem |
|---|---|---|---|
| Chứng nhận: | ROHS、ISO9001、CE | Số mô hình: | CH400WV17B-CTBA |
| Tài liệu: | Sổ tay sản phẩm PDF |
|
Thông tin chi tiết |
|||
| Tên sản phẩm: | Tất cả màn hình TFT bình phương hiệu ứng màu đen | IC điều khiển TFT: | ST7701S |
|---|---|---|---|
| loại CTP: | G+F+F | vi mạch CTP: | FT5446 |
| IC điều khiển CTP: | FT5426 | Ống kính thủy tinh CTP: | 1,1mm |
| Cảm biến thủy tinh CTP: | 0,55mm | ||
| Làm nổi bật: | Capacitive Touchscreen Square Tft Display Khả năng cảm ứng,3.95 inch TFT LCD Capacitive Touchscreen,Màn hình cảm ứng LCD 480x480 TFT |
||
Mô tả sản phẩm

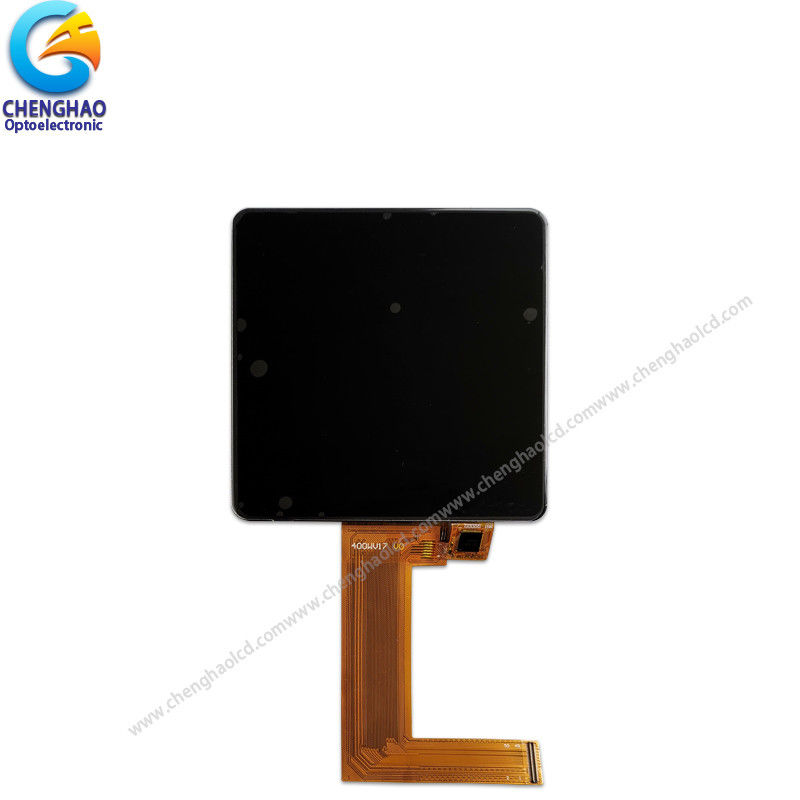

Tất cả Black Effect Square Tft Display 3.95 inch 480x480 TFT LCD Capacitive Touchscreen
1. Thông số kỹ thuật của màn hình tft vuông 3,95 inch
| Mô-đun số. | CH400WV17B-CTBA |
|
Loại màn hình LCD
|
3.95 inch TFT + CTP |
|
Các pixel LCD
|
480x480 |
|
Chế độ hiển thị
|
IPS / Giao thông / Thông thường màu đen
|
|
Hướng nhìn
|
480*480 chấm |
|
Giao diện
|
SPI+RGB |
|
Nhiệt độ hoạt động
|
-20 ~ +70°C
|
|
Nhiệt độ lưu trữ
|
-30 ~ +80°C
|
2Mô tả màn hình tft vuông 3.95 "
CH400WV17B-CTBA là một màn hình cảm ứng hiệu ứng màu đen được thiết kế bởi chenghao cho khách hàng.một tấm LCD Tft, một driver IC, một backlight và một FPC.

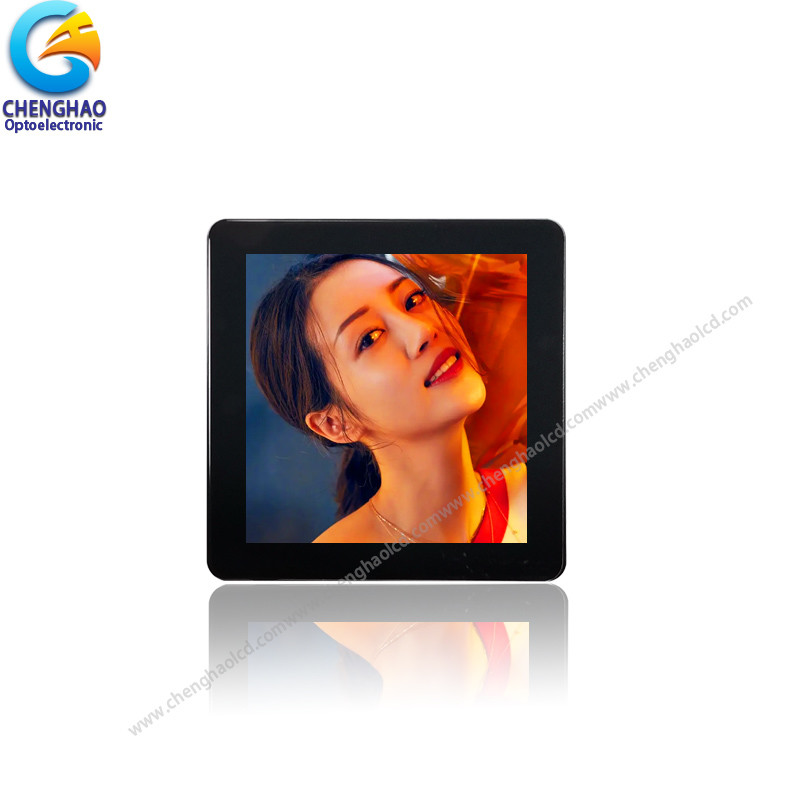

Bề mặt của màn hình Tft này là hiệu ứng All Black, ngay cả trong trạng thái off-screen, bề mặt của màn hình vẫn trông như hiệu ứng All Black.Chiếc nắp kính màu đen này có thể được tùy chỉnh theo yêu cầu của khách hàng.
![]()
Bảng cảm ứng dung lượng sử dụng giao diện I2C và hỗ trợ nhiều cảm ứng.
ST7701S được gắn trên kính được sử dụng như là driver IC của Tft Display Module, được kết nối với các thành phần khác thông qua FPC. Bằng cách nhập tín hiệu RGB vào ST7701,màn hình này có thể hiển thị 16M màu sắc.
FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi đèn nền và cấu trúc FPC, định nghĩa giao diện, v.v.
Phù hợp với RoHS và không chứa halogen.
3. Kịch bản hiển thị hình vuông 480x480
Ghi chú:
(1) Loại màn hình: 3,95 inch TFT + CTP
(2) Hướng nhìn: ALL
(4) Chế độ phân cực:Chuyển phát / âm
(5) Nhiệt độ hoạt động: -20 ~ 70 °C
(6) Lưu trữ nhiệt độ: -30 ~ 80 °C
(7) Độ khoan dung không đánh dấu: ± 0.20
(8) Bảo vệ: ROHS
![]()
4. Qucik chi tiết của 480 * 480 màn hình hình vuông
* Tên LCD: Tất cả Black Effect Square Tft Display 3.95 inch 480x480 TFT LCD Capacitive Touchscreen
* Số phần: CH400WV17B-CTBA
* Kích thước: 3.95"
* Bảng cảm ứng
* Loại màn hình: 3,95 inch TFT + CTP
* Màu sắc hiển thị: 16.7M
* Độ phân giải (pixel): 480x480
* Hướng nhìn: tất cả Hướng nhìn
* Driver IC:ST7701S
* Chế độ hiển thị:IPS / Giao thông / Thông thường màu đen
* Kích thước mô-đun:8.60 ((W)×8.60 ((H)×0.355 ((T) cm
* Khu vực hoạt động TFT/CTP:7.1856 ((W)×7.0176 ((H) cm
* LENS Khu vực xem:6.8 ((W)×6.8 ((H) cm
* Địa điểm:0.01497 ((W)×0.01462 ((H cm
* Độ sáng: 350 cd/m2
* Độ tương phản: 800
* Loại giao diện:3line SPI + 24bit RGB
* Pin NO.: 50 pin
* Đèn hậu:Đèn LED màu trắng
*Nhiệt độ hoạt động: -20 ~ +70
* Nhiệt độ lưu trữ: -30 ~ +80°C
