Màn hình LCD hình vuông 480X480 màn hình 50pin 3,95' IPS TFT với ST7701s

Mô tả sản phẩm

Màn hình LCD vuông 480 * 480 màn hình 50pin 3.95 IPS màn hình TFT với ST7701s

1. Thông số kỹ thuật của mô-đun màn hình cảm ứng 4 inch

2. Mô tả của 3.95 inch màn hình cảm ứng mô-đun

chenghao là một nhà cung cấp màn hình LCD, cung cấp dịch vụ OEM / ODM cho người dùng màn hình toàn cầu. CH400WV17B-CTBA là màn hình cảm ứng hiệu ứng đen hoàn toàn được tùy chỉnh bởi chenghao cho khách hàng.Nó là một màn hình thủy tinh lỏng (LCD) matrix màu hoạt động thin film transistor (TFT) sử dụng silicon vô hình TFT như một thiết bị chuyển đổiNó chủ yếu bao gồm một vỏ kính All Black Effect, một bảng LCD tft, một driver IC, một backlight và FPC, vv

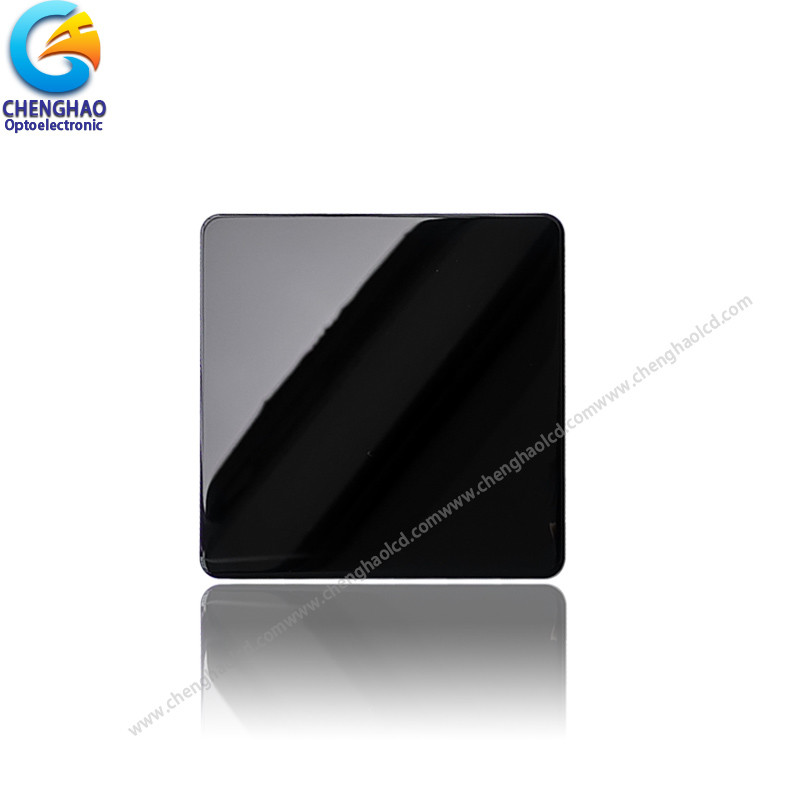

(1) Vỏ kính là hiệu ứng All Black. Ngay cả khi màn hình tắt, bề mặt màn hình vẫn trông đen thuần túy và các thành phần của mô-đun màn hình cảm ứng không thể nhìn thấy qua vỏ kính.

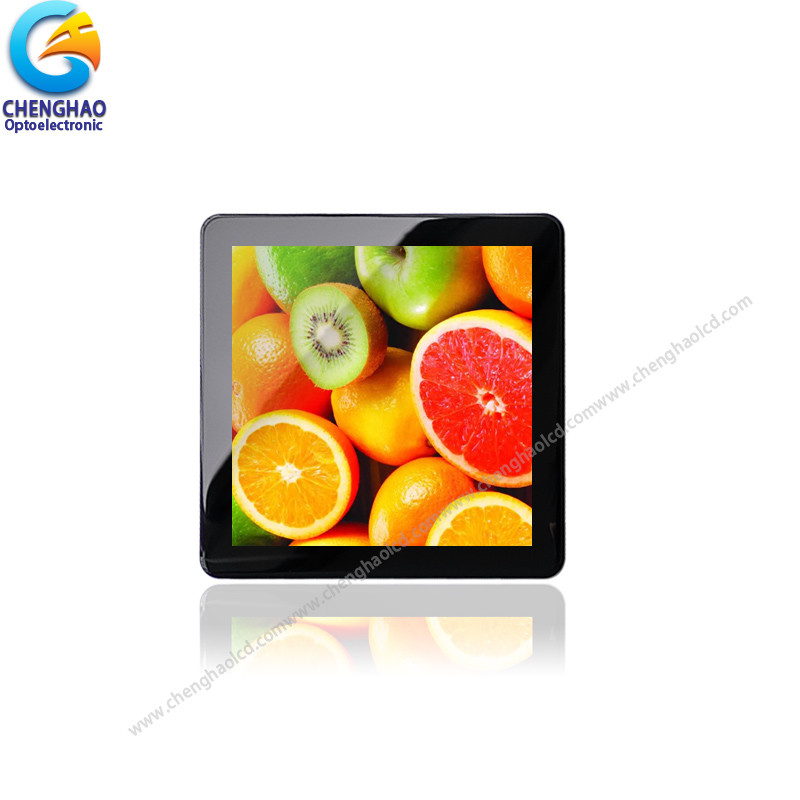

(2) Bảng LCD Tft có diện tích hiển thị hoạt động 3,95 ′′ (màn hình vuông) đo ngang với độ phân giải điểm 480 ((RGB) x 480.

(3) ST7701S được gắn trên kính được sử dụng như là driver IC của Touch Screen Module, và được kết nối với các thành phần khác thông qua FPC.Mô-đun màn hình cảm ứng này có thể hiển thị 16M màu sắc.

(4) Đèn mặt sau có 16 đèn LED màu trắng song song. Bằng cách nhập IF = 40mA và VF = 25.6V vào BL, màn hình hiển thị có thể tạo ra độ sáng 300 cd / m2.

(5) FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi đèn nền và cấu trúc FPC, định nghĩa giao diện, vv.

Phù hợp với RoHS và không chứa halogen.

3. Kế hoạch thiết kế của mô-đun màn hình cảm ứng tft 4 inch

Ghi chú:
(1) Loại màn hình: 3,95 inch TFT + CTP
(2) Hướng nhìn: 80/80/80/80
(3) Chế độ hiển thị:IPS / Giao thông / Thông thường màu đen
(4) Nhiệt độ hoạt động: -20 ~ 70 °C
(5) Nhiệt độ lưu trữ: -30 ~ 80 °C
(6) Độ khoan dung không đánh dấu: ± 0.20
(7) Bảo vệ: ROHS

4.Cảnh báo sử dụng
