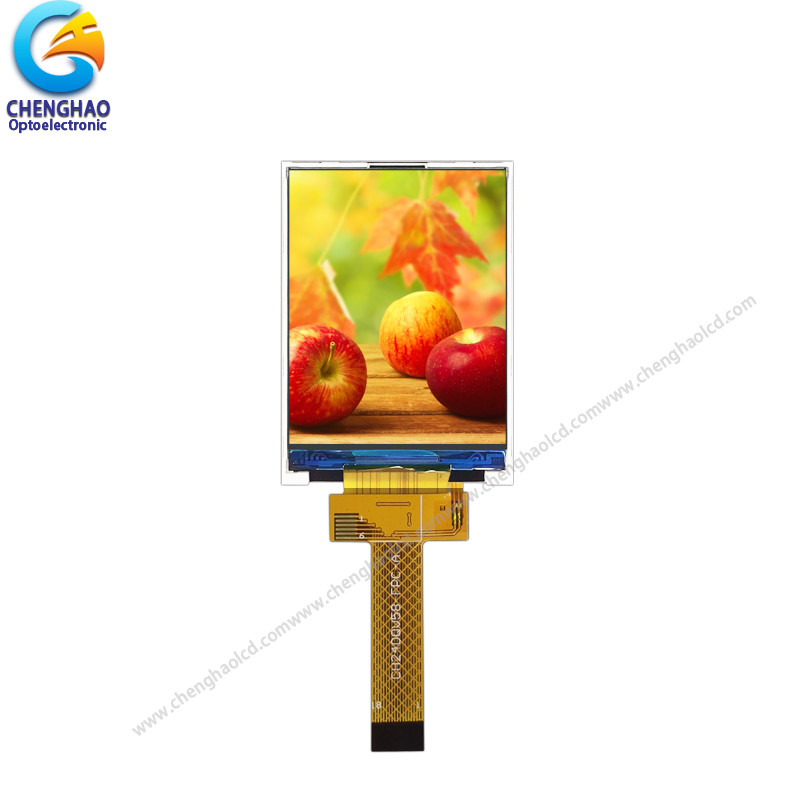

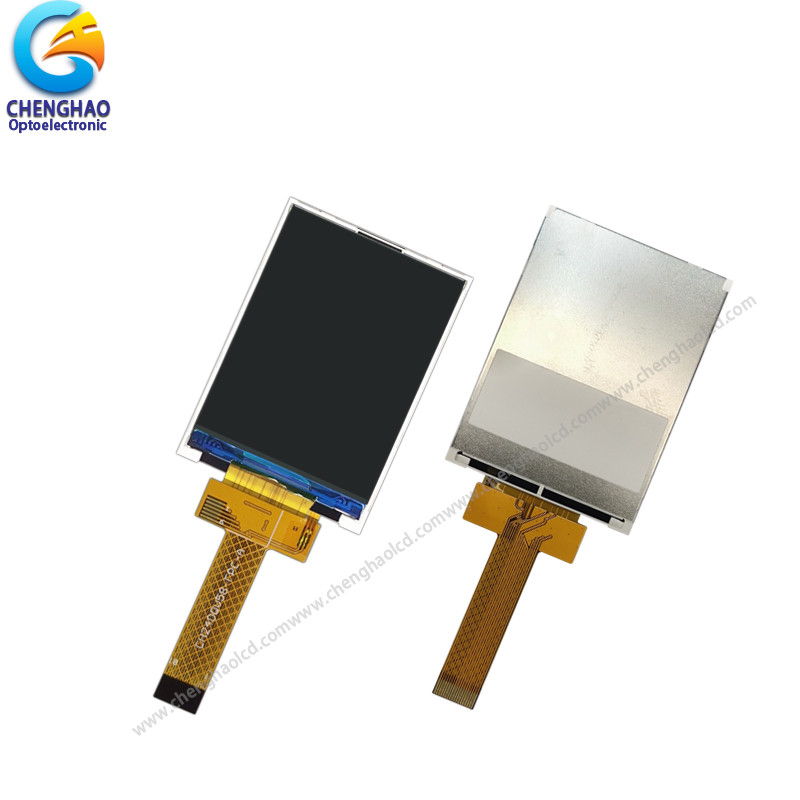

4 Dòng 8 Bit SPI giao diện LCD hiển thị mô-đun 2.4 Inch 240X320 Dot

Mô tả sản phẩm

2.4inch LCD hiển thị mô-đun 240 * 320 SPI 18 Pin Tft 2.4 hiển thị

1. Thông số kỹ thuật của màn hình LCD 2,4 inch

2. Mô tả mô-đun màn hình LCD 2,4 inch

CH240QV58A là mô hình tiêu chuẩn của màn hình LCD tft từ công ty chenghao,là một màn hình hiển thị tinh thể lỏng (LCD) ma trận màu hoạt động thin film transistor (TFT) sử dụng silicon vô hình TFT như một thiết bị chuyển đổiNó bao gồm một bảng màu LCD, một đèn nền, một trình điều khiển IC và FPC.

Bảng LCD tft có diện tích hiển thị hoạt động đo ngang 2,4 ′′ (màn hình dọc) với độ phân giải 240 * 320 điểm.ST7789V gắn trên kính được sử dụng như là IC điều khiển cho mô-đun hiển thị LCD màu này và giao tiếp với các thành phần khác thông qua FPC Đối với kết nối. Bằng cách nhập tín hiệu RGB vào ST7735, màn hình này có thể hiển thị 262k / 65K màu sắc. 4-line_8bit giao diện SPI được hỗ trợ. Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng,chẳng hạn như sửa đổi cấu trúc đèn nền và FPC, định nghĩa giao diện, vv

Phù hợp với RoHS và không chứa halogen.

3. Kịch bản màn hình LCD 240x320 tft

Ghi chú:
(1) Loại màn hình: 2.4 inch TFT
(2) Hướng nhìn: ALL
(4) Chế độ phân cực:Chuyển tải / Thông thường
(5) Nhiệt độ hoạt động: -20 ~ 70 °C
(6) Lưu trữ nhiệt độ: -30 ~ 80 °C
(7) Độ khoan dung không đánh dấu: ± 0.20
(8) Bảo vệ: ROHS

4. Qucik chi tiết của 240x320 tft bảng điều khiển LCD

* Tên LCD: 2.4 inch LCD hiển thị mô-đun 240 * 320 SPI 18 Pin Tft 2.4 hiển thị
* Số phần: CH240QV58A

* Kích thước: 2.4 inch
* Hỗ trợ bảng điều khiển cảm ứng
* Loại màn hình: 2.4 " TFT
* Màu sắc hiển thị: 262K/65K
* Độ phân giải (pixel): 240 ((RGB) x320
* Hướng nhìn: 6:00

*Định dạng pixel màu: RGB dải dọc

*Hướng đảo ngược thang màu xám:12h

* Driver IC:ST7789V

* Chế độ hiển thị:TN / Transmission / Thông thường màu trắng
* Kích thước mô-đun:42.72 ((W)×60.26 ((H)×2.3(T) mm

* Khu vực hoạt động:36.72 ((W)×48.96 ((H) mm

* Địa điểm:0.153 (W)×0.153 (H) mm

* Độ sáng: 300 cd/m2
* Độ tương phản: 500:1
* Loại giao diện:4-line_8bit SPI
* Pin NO.: 18pin
* Đèn hậu:Đèn LED màu trắng

*Nhiệt độ hoạt động: -20 ~ +70

* Nhiệt độ lưu trữ: -30 ~ +80°C
