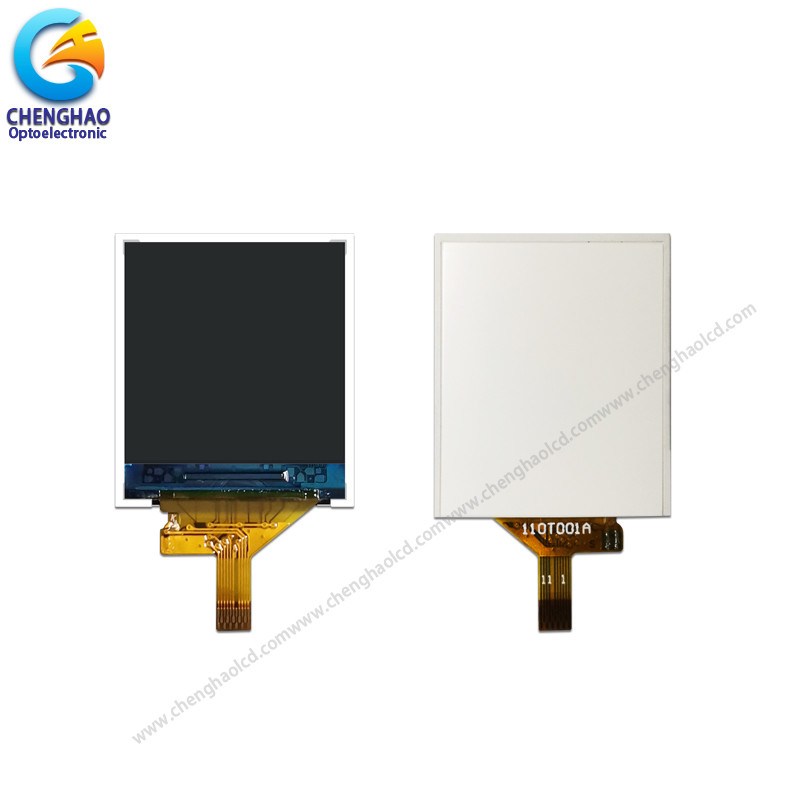

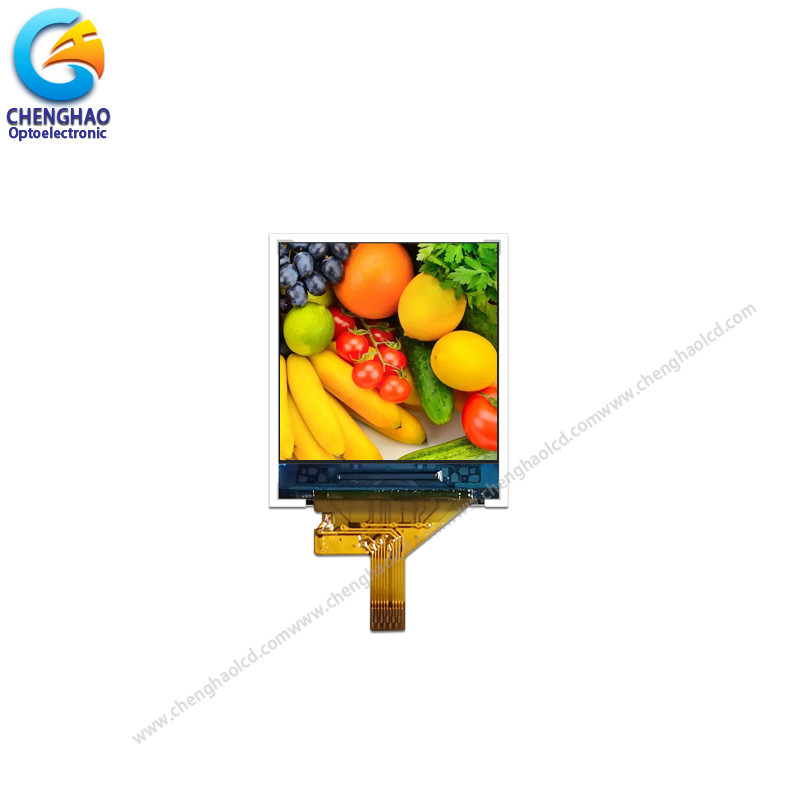

96X96 Dots TFT LCD Display 1.1inch 4 Line SPI TFT LCD Panel với ST7735S

Mô tả sản phẩm

1.1inch TFT LCD Display 96 * 96 Dots 4 Line SPI TFT LCD Panel

1. Thông số kỹ thuật của màn hình màu tft

2Mô tả màn hình màu tft

CH110T001A là một mô-đun LCD tft nhỏ được sản xuất bởi nhà máy Chenghao,là một màn hình hiển thị tinh thể lỏng (LCD) ma trận màu hoạt động thin film transistor (TFT) sử dụng silicon vô hình TFT như một thiết bị chuyển đổi.

Mô-đun LCD tft này bao gồm một bảng điều khiển LCD tft ips, một IC điều khiển, một đèn nền và FPC.Khu vực hiển thị hoạt động đo ngang với độ phân giải 96 (RGB) x 96 điểm. Nó được gắn trên kính ST7735 trên trên là IC điều khiển của mô-đun này, được kết nối với các thành phần khác thông qua FPC. Đèn phía sau (BL) chỉ có 1 đèn LED màu trắng,và các thông số điện của BL là VF=3.2V / IF = 20 mA.

Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi đèn nền và cấu trúc FPC, định nghĩa giao diện, v.v.

Phù hợp với RoHS và không chứa halogen.

3. Kịch bản của màn hình hiển thị tft

Ghi chú:
(1) Loại màn hình: 1.1"TFT
(2) Hướng nhìn: 80/80/80/80
(3) Chế độ phân cực:Giao tiếp / âm
(4) Nhiệt độ hoạt động: -20 ~ 70 °C
(5) Nhiệt độ lưu trữ: -30 ~ 80 °C
(6) Độ khoan dung không đánh dấu: ± 0.20
(7) Bảo vệ: ROHS

4. Chi tiết nhanh về màn hình LCD rgb

* Tên LCD: màn hình LCD TFT 1,1 inch 96 * 96 chấm 4 đường SPI TFT LCD Panel
* Số phần: CH110T001A
* Kích thước: 1.1 inch
* Với bảng điều khiển cảm ứng hoặc không: Không
* Hỗ trợ kiểu chạm: CTP/RTP
* Loại màn hình: 1.1 "TFT
* Màu sắc hiển thị: 262K/65K
* Độ phân giải (pixel): 96*96 điểm
* Hướng nhìn: 80/80/80/80
* Chế độ hiển thị:IPS / Giao thông / Thông thường màu đen
* Kích thước mô-đun:25.46 ((W)×29.54 ((H)×2.3(T) mm

* Khu vực hoạt động:19.87 ((W)×19.87 ((H) mm

* Độ sáng: 250 cd/m2
* Độ tương phản: 800:1
* Loại giao diện: SPI
* Pin NO.: 11 pin
* Loại đèn hậu và màu sắc: Đèn LED màu trắng
* Thời gian hoạt động của đèn LED: 20000h

5Ứng dụng màn hình LCD rgb

6Dịch vụ của chúng tôi

1Và nếu cần thiết cho bạn để có hỗ trợ kỹ thuật trong quá trình phát triển, chúng tôi có thể cung cấp cho bạn bất cứ lúc nào.
2. Chất lượng tốt và tín dụng là linh hồn của công ty chúng tôi. trước khi vận chuyển, chúng tôi sẽ đảm bảo rằng các sản phẩm sẽ được thực hiện thử nghiệm lão hóa và 100% của việc ghi hình và điện.
3Khi sản phẩm được nâng cấp, chúng tôi sẽ thông báo cho khách hàng liên quan trước, và sản phẩm nâng cấp có thể hoàn toàn tương thích với các sản phẩm cũ.
4Thời gian bảo hành của sản phẩm là 12 tháng.
