1.1 inch IPS màn hình LCD RGB 96x96 điểm Độ phân giải 4 đường SPI giao diện

Mô tả sản phẩm

1.1 inch IPS màn hình LCD 96x96 độ phân giải 4 đường giao diện SPI

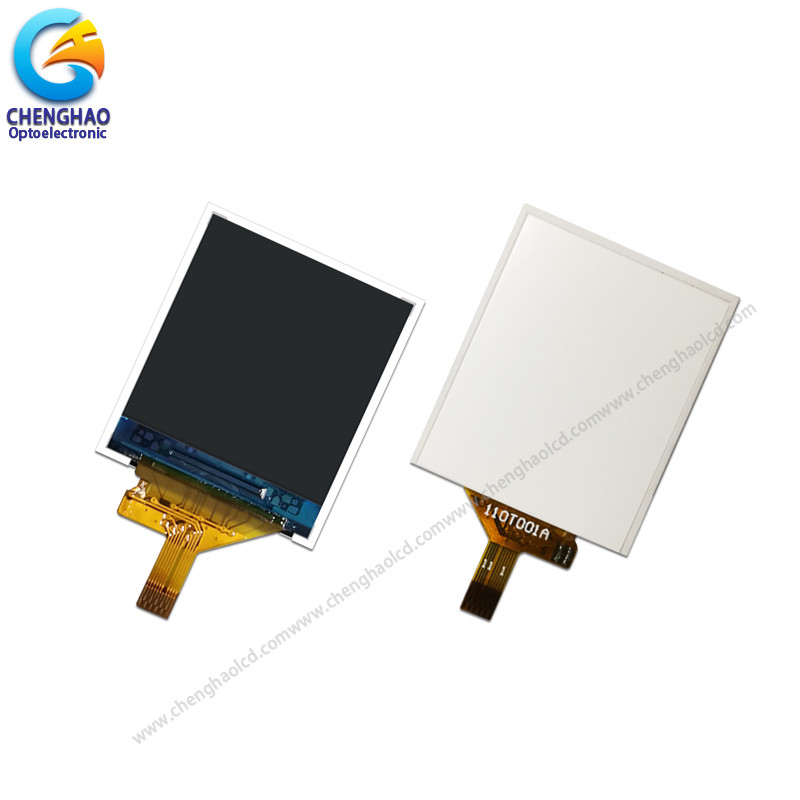

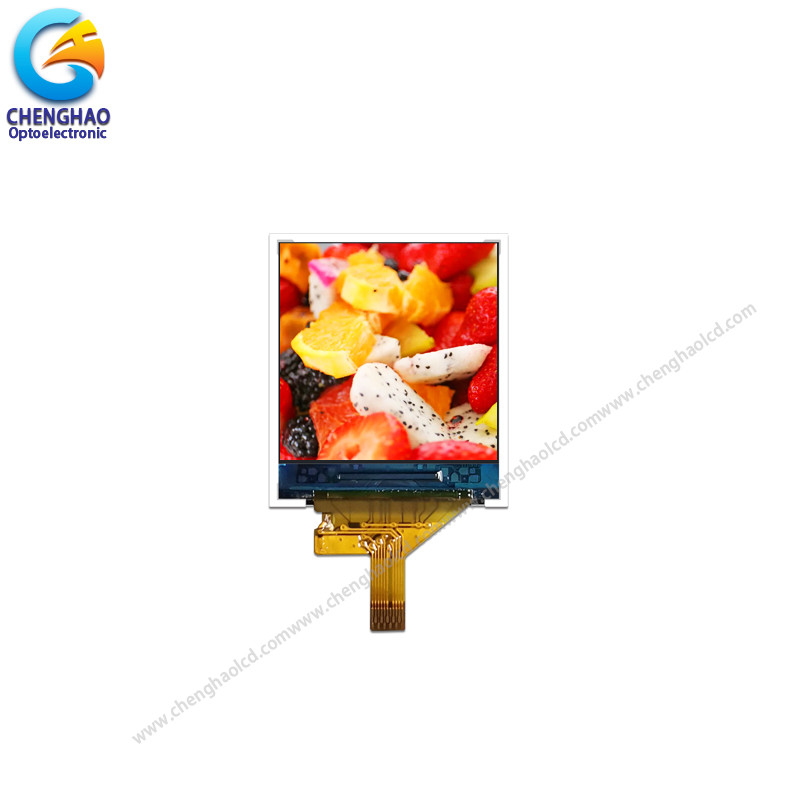

1. Chi tiết củaMô-đun LCD nhỏ

2Mô tả màn hình lcd nhỏ


Mẫu màn hình ChengHao CH110T001A là màn hình tinh thể lỏng (LCD) matrix hoạt động màu bóng mỏng (TFT) sử dụng silicon vô hình TFT như một thiết bị chuyển đổi.Mô hình này bao gồm một bảng IPS TFT LCD, một điều khiển IC, một backlight và FPC.

Màn hình LCD TFT này có diện tích hiển thị tích cực đo ngang 1,1 ′′ (màn hình dọc) với độ phân giải 96 (RGB) x 96 điểm.

Máy điều khiển có thể hiển thị màu 65K / 262K bằng đầu vào tín hiệu RGB và được gắn trên kính và kết nối thông qua FPC bao gồm các thành phần để điều khiển mô-đun hiển thị.

Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi đèn nền và cấu trúc FPC, định nghĩa giao diện, v.v.

Phù hợp với RoHS và không chứa halogen.


3. Kịch bản của màn hình LCD TFT

Ghi chú:
(1) Loại màn hình: 1.1 inch TFT
(2) Hướng nhìn: 80/80/80/80
(3) LCD Drive IC:ST7735S
(4) Nhiệt độ hoạt động: -20 ~ 70 °C
(5) Nhiệt độ lưu trữ: -30 ~ 80 °C
(6) Bảo vệ: ROHS



4. Chi tiết nhanh về màn hình LCD TFT

 * Tên LCD: màn hình LCD IPS 1,1 inch 96x96 độ phân giải 4 đường giao diện SPI
* Số phần: CH110T001A
* Kích thước: 1.1 inch
* Với bảng điều khiển cảm ứng hoặc không: Không
* Hỗ trợ kiểu chạm: Capacitive/Resistive
* Loại màn hình: 1.1 inch TFT
* Màu sắc hiển thị: 262K/65K
* Độ phân giải (pixel): 96 ((RGB) * 96
* Pixel pitch:0.207 ((W)×0.207 ((H) mm

* Hướng nhìn: 80/80/80/80
* IC điều khiển:ST7735S
* Chế độ hiển thị: Transmissive/ Normal Black
* Kích thước tổng thể:25.46 ((W)×29.54 ((H)×2.3(T) mm
* Khu vực hoạt động:19.87 ((W)×19.87 ((H) mm

* Độ sáng: 250 cd/m2
* Độ tương phản: 800
* Loại giao diện: SPI 4 dòng
* Pin NO.: 11 pin
* Loại đèn nền và màu sắc: đèn nền LED/màu trắng
Đèn hậu: 1 đèn LED song song
Nếu = 20mA, Vf =3.2V
* Thời gian hoạt động của đèn LED: 20000h


5Ứng dụng của Color LCD Module




6Các điều khoản chung



Q1: Bạn là nhà sản xuất?
A: Vâng, chúng tôi là nhà sản xuất.
Q2: Thời gian giao hàng của bạn là bao lâu?
A: Thông thường 3-5 ngày làm việc sau khi thanh toán; Đơn đặt hàng yêu cầu đặc biệt, thời gian giao hàng có thể đàm phán.
Q3: Nếu sản phẩm không thể hoạt động sau khi nhận được nó, tôi nên làm gì?
A: Chúng tôi sẽ thay thế các mặt hàng mới cho bạn ngay lập tức và sau đó chúng tôi đưa ra phán quyết cho vấn đề.
Q4: Bạn có chấp nhận thiết kế OEM?
A: Có, chúng tôi làm. Chúng tôi có thể thiết kế theo yêu cầu của bạn, MOQ thường là 100-1000.
Q5: Bạn có chấp nhận trả trước 30% không?
A: Có, chúng tôi có thể bắt đầu chuẩn bị hàng hóa của bạn khi nhận được 30% thanh toán, và gửi chúng sau khi nhận phần còn lại 70% thanh toán.
Q6: Bạn chấp nhận những điều khoản màu gì?
A: Chúng tôi chấp nhận Paypal, T / T, Western Union, Wechat, Alipay, bằng tiền mặt (RMB hoặc USD).
