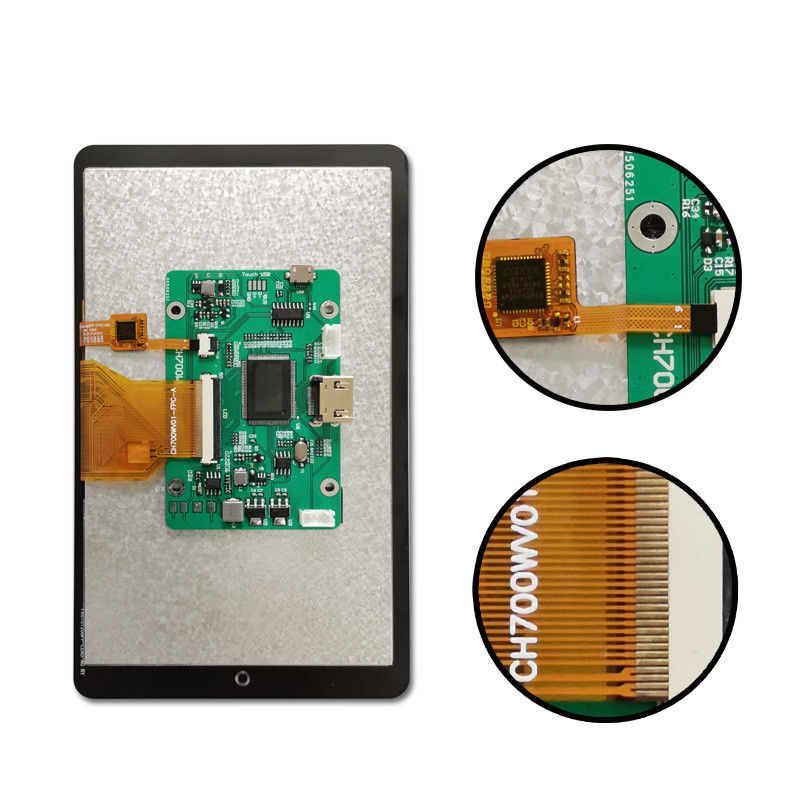

8 bit MCU Capacitive Touch Screen Monitor 7 inch 800x480 Dot TFT LCD Module

Mô tả sản phẩm

Mô-đun LCD màn hình cảm ứng dung lượng 7 inch 800 * 480 Tft

1. Chi tiết củamàn hình cảm ứng

2Mô tả màn hình cảm ứng

Mô hình màn hình ChengHao CH700WV01E-CTD là màn hình tinh thể lỏng matrix thin film transistor (TFT) hoạt động màu (LCD) sử dụng TFT silic vô hình làm thiết bị chuyển đổi.Mô hình này bao gồm một bảng điều khiển LCD Tn TFT, một điều khiển IC, một CTP, một backlight và FPC.

Màn hình LCD TFT này có diện tích hiển thị tích cực đo ngang 7,0 ̊ (màn hình ngang) với độ phân giải 800 * 480 điểm. Người lái xe có thể hiển thị 16M màu sắc bằng RGB.đầu vào tín hiệu và được gắn trên kính và kết nối liên kết thông qua FPC bao gồm các thành phần để điều khiển mô-đun hiển thịGiao diện MCU 8 bit được hỗ trợ.

Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi đèn nền và cấu trúc FPC, định nghĩa giao diện, v.v.

Phù hợp với RoHS và không chứa halogen.

Nếu CH700WV01E-CTD không đáp ứng nhu cầu dự án của bạn, chúng tôi có nhiều sản phẩm tiêu chuẩn tương tự để bạn lựa chọn, vui lòng liên hệ với chúng tôi để biết thêm thông tin sản phẩm.

3. Sơ đồ mô-đun màn hình cảm ứng

Ghi chú:
(1) Loại màn hình: 7 inch TFT LCD + CTP
(2) Hướng nhìn: 12:00
(4) Chế độ phân cực: TN / truyền / thường màu trắng
(5) Nhiệt độ hoạt động: -20 ~ 70 °C
(6) Lưu trữ nhiệt độ: -30 ~ 80 °C
(7) Độ khoan dung không đánh dấu: ± 0.20
(8) Bảo vệ: ROHS

4. Qucik Chi tiết của mô-đun màn hình cảm ứng màu

* Tên LCD: Capacitive Touch Screen Monitor 7 Inch 800 * 480 Tft Lcd Module
* Số LCM: CH700WV01E-CTD
* Kích thước: 7,0 inch
* Loại màn hình: 7 "TFT + CTP
* Màu sắc: 16,7 M
* Định dạng chấm: 800x3 ((RGB) x480 chấm
* Hướng nhìn: 12:00

*Định dạng pixel màu: RGB dải dọc

* Chế độ hiển thị:Truyền phát / dương tính
* Kích thước đường viền: 186.9 * 110.6 * 5.15 mm

* Khu vực hiển thị: 154.08 * 85.92 mm
* Độ tương phản: 500
* Loại giao diện: 8 bit mcu
* Pin NO.: 50 pin

*Nhiệt độ hoạt động: -20 ~ +70

* Nhiệt độ lưu trữ: -30 ~ +80°C

5Ứng dụng mô-đun LCD màn hình cảm ứng
