24bit RGB TFT LCD Color Monitor 7' 800X480 Phân tích màn hình LCD

Mô tả sản phẩm

7 Tft LCD Color Monitor 800 * 480 độ phân giải LCD Screen Display Assembly

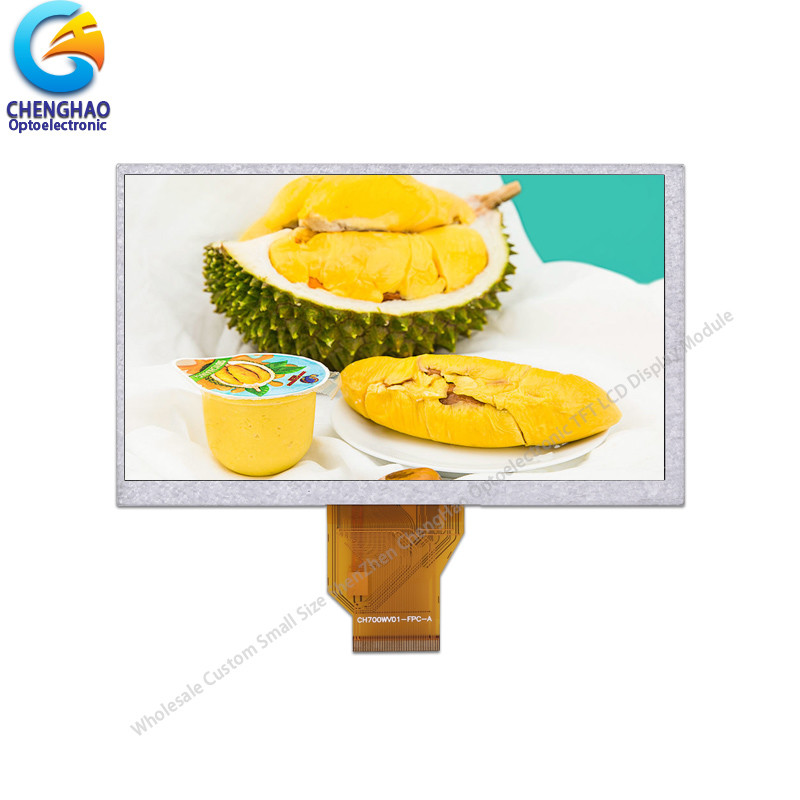

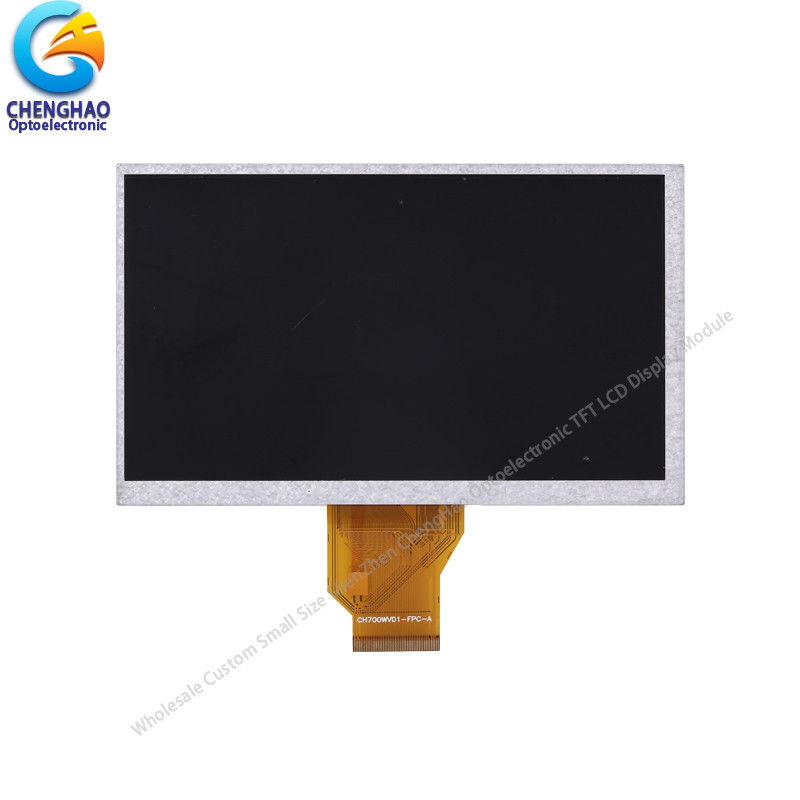

1. Chi tiết củaMàn hình màu 7 inch tft

2Mô tảMàn hình tft 7 inch

Mô hình màn hình ChengHao CH700WV01B là màn hình tinh thể lỏng (LCD) ma trận hoạt tính màu (TFT) sử dụng TFT silic vô hình làm thiết bị chuyển đổi.Mô hình này được tạo thành từ một tấm LCD LTPS TFT, một điều khiển IC, một backlight và FPC.

Màn hình LCD TFT này có diện tích hiển thị tích cực 7,0 ′′ (màn hình ngang) đo ngang với độ phân giải điểm 800 * 3 ((RGB) * 480.

Máy điều khiển có thể hiển thị 16M màu sắc bằng đầu vào tín hiệu RGB và được gắn trên kính và kết nối thông qua FPC bao gồm các thành phần để điều khiển mô-đun hiển thị.

Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi đèn nền và cấu trúc FPC, định nghĩa giao diện, v.v.

Phù hợp với RoHS và không chứa halogen.

Nếu CH700WV01B không đáp ứng nhu cầu dự án của bạn, chúng tôi có nhiều sản phẩm tiêu chuẩn tương tự để bạn lựa chọn, vui lòng liên hệ với chúng tôi để biết thêm thông tin sản phẩm.

3. Hình vẽ củamàn hình màu tft 7 inch

Ghi chú:
(1) Loại màn hình: 7 ¢ TFT
(2) Định hướng xem: 12 giờ
(4) Chế độ phân cực: TN/Transmissive/Normally white
(5) Nhiệt độ hoạt động: -20 ~ 70 °C
(6) Lưu trữ nhiệt độ: -30 ~ 80 °C
(7) Độ khoan dung không đánh dấu: ± 0.20
(8) Bảo vệ: ROHS

4Chi tiết màn hình LCD 7 inch

* Tên LCD:7 Tft LCD Color Monitor 800 * 480 độ phân giải LCD Screen Display Assembly
* Số phần: CH700WV01B
* Kích thước: 7,0 inch
* Hỗ trợ bảng điều khiển cảm ứng Loại: bảng điều khiển cảm ứng dung lượng, Bảng điều khiển cảm ứng kháng
* Loại màn hình: 7.0 inch TFT
* Màu sắc hiển thị: 16.7M
* Độ phân giải (pixel): 800 ((RGB) * 480
* Hướng nhìn: 12 giờ

*Định hướng đảo ngược thang màu xám: 6 giờ

*Định dạng pixel màu: RGB dải dọc

* Chế độ hiển thị:TN / Transmissive / Thông thường màu trắng
* Kích thước tổng thể:164.9 ((W) *100.0 ((H) *5.7 ((T) mm

* Khu vực hoạt động:154.08 ((W) * 85.92 ((H) mm

* Địa điểm:0.1926 ((W) * 0.1790 ((H) mm

* Độ sáng: 260 cd/m2
* Độ tương phản: 500:1
* Loại giao diện:24 bit RGB
* Pin NO.: 50
* Pin pitch: 0.35
* Đèn hậu: 21Đèn LED màu trắng

*Nhiệt độ hoạt động: -20 ~ +70

* Nhiệt độ lưu trữ: -30 ~ +80°C

5Ứng dụng màn hình LCD nhỏ

6Dịch vụ của chúng tôi

(1) Thay thế trong vòng 30 ngày sau khi vận chuyển sản phẩm từ chúng tôi do các vấn đề sản phẩm.

(2)Chúng tôi có hợp tác lâu dài với nhiều công ty vận chuyển và khối lượng xuất khẩu của chúng tôi là lớn.

(3) Tất cả hàng hóa sẽ được kiểm tra và thử nghiệm trước khi vận chuyển.

(4)Cách hàng hài lòng là quan trọng nhất đối với chúng tôi.Nếu bạn có bất kỳ vấn đề hoặc câu hỏi liên quan đến giao dịch của chúng tôi.Vui lòng liên hệ với chúng tôi qua email. Nó sẽ được trả lời trong vòng 24 giờ
