2.8 inch Industrial Touch Screen Display Module 240x320 Dots SPI Tft LCD Panel

Mô tả sản phẩm

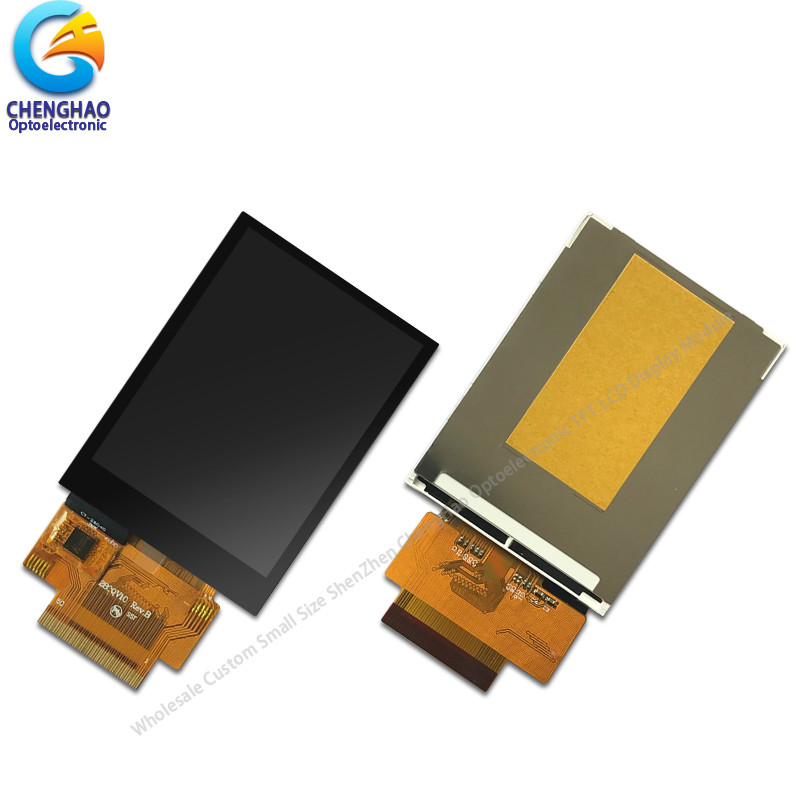

2.8 inch Industrial Touch Screen Display Module 240x320 SPI Tft LCD Panel

1. Thông số kỹ thuật của mô-đun LCD nhỏ

2Mô tả màn hình cảm ứng LCD

Mẫu màn hình ChengHao CH280QV10-CT là màn hình tinh thể lỏng (LCD) matrix thin film transistor (TFT) hoạt động màu sử dụng TFT silic vô hình làm thiết bị chuyển đổi.Mô hình này bao gồm một bảng điều khiển LCD TFT, một điều khiển IC, một bảng điều khiển cảm ứng công suất, một đèn hậu và FPC.

Màn hình LCD TFT này có diện tích hiển thị tích cực đo ngang 2,8 inch (màn hình dọc) với độ phân giải 240 * 320 chấm.

trình điều khiển được sử dụng cho dự án này là ILI9341 hoặc tương thích và có thể hiển thị màu 262K / 65K bằng đầu vào tín hiệu RGB.Máy điều khiển được gắn trên kính và kết nối thông qua FPC bao gồm các thành phần để điều khiển mô-đun hiển thị.

Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi đèn nền và cấu trúc FPC, định nghĩa giao diện, v.v.

Phù hợp với RoHS và không chứa halogen.

3. Kịch bản màn hình LCD nhỏ

Ghi chú:
(1) Loại màn hình: 2,8 inch TFT + CTP
(2) Hướng nhìn: 6 giờ
(3) IC điều khiển: ILI9341
(4) Nhiệt độ hoạt động: -20 ~ 70 °C
(5) Nhiệt độ lưu trữ: -30 ~ 80 °C
(6) Độ khoan dung không đánh dấu: ± 0.20
(7) Bảo vệ: ROHS

4. Chi tiết nhanh về màn hình màu tft

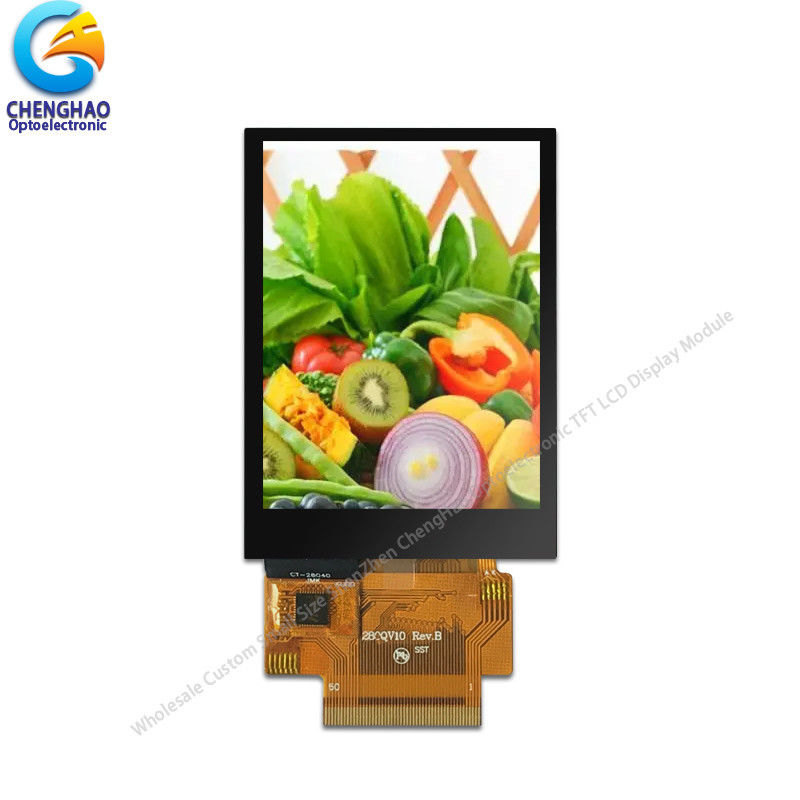

* Tên LCD: 2.8 Inch Industrial Touch Screen Display Module 240x320 SPI Tft LCD Panel
* Số phần: CH280QV10-CT
* Kích thước: 3,8 inch
* Với bảng điều khiển cảm ứng hoặc không: Có
* Loại cảm ứng: Capacitive
* Loại màn hình: TFT
* Màu sắc hiển thị: 262K / 65K
* Độ phân giải (pixel): 240 * 3 ((RGB) * 320
* Hướng nhìn: 6:00
* IC điều khiển: ILI9341
* Chế độ hiển thị: TN / Transmissive / Thông thường màu trắng
* Kích thước tổng thể: 50,0 ((W) * 69,2 ((H) * 4,0 ((T) mm
* Khu vực hoạt động: 43.2 ((W) * 57.6 ((H) mm
* Độ sáng: 280 cd/m2
* Độ tương phản: 500:1
* Loại giao diện:

Giao diện TFT: SPI, MCU,SPI + RGB

Giao diện CTP: I2C
* Số pin: 50 pin
* Độ cao của chân: 0,35 mm
* CTP Điện áp đầu vào: 2,8 ~ 3,3V
* Loại đèn nền và màu sắc: đèn nền LED/màu trắng
Đèn hậu: 4 đèn LED song song

5Ứng dụng màn hình màu tft

6Dịch vụ của chúng tôi

(1) Và nếu bạn cần hỗ trợ kỹ thuật trong quá trình phát triển, chúng tôi có thể cung cấp cho bạn bất cứ lúc nào.
(2) Chất lượng tốt và tín dụng là linh hồn của công ty của chúng tôi. Trước khi vận chuyển, chúng tôi sẽ đảm bảo rằng các sản phẩm sẽ được thực hiện thử nghiệm lão hóa và 100% của việc ghi hình và điện.
(3) Khi nâng cấp sản phẩm, chúng tôi sẽ thông báo cho khách hàng liên quan trước, và sản phẩm nâng cấp có thể hoàn toàn tương thích với các sản phẩm cũ.
(4) Thời gian bảo hành của sản phẩm là 12 tháng.
