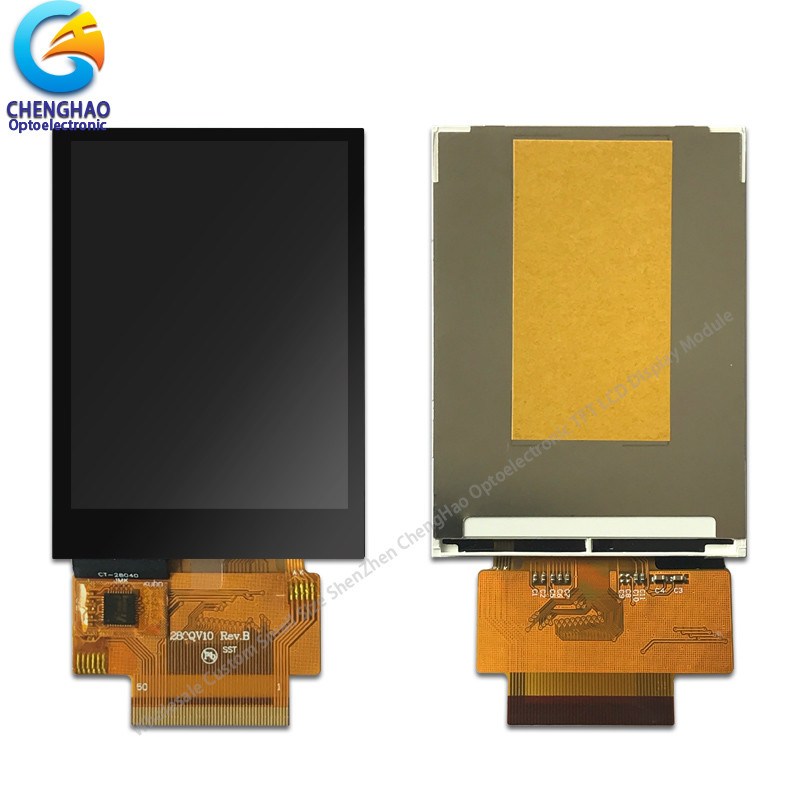

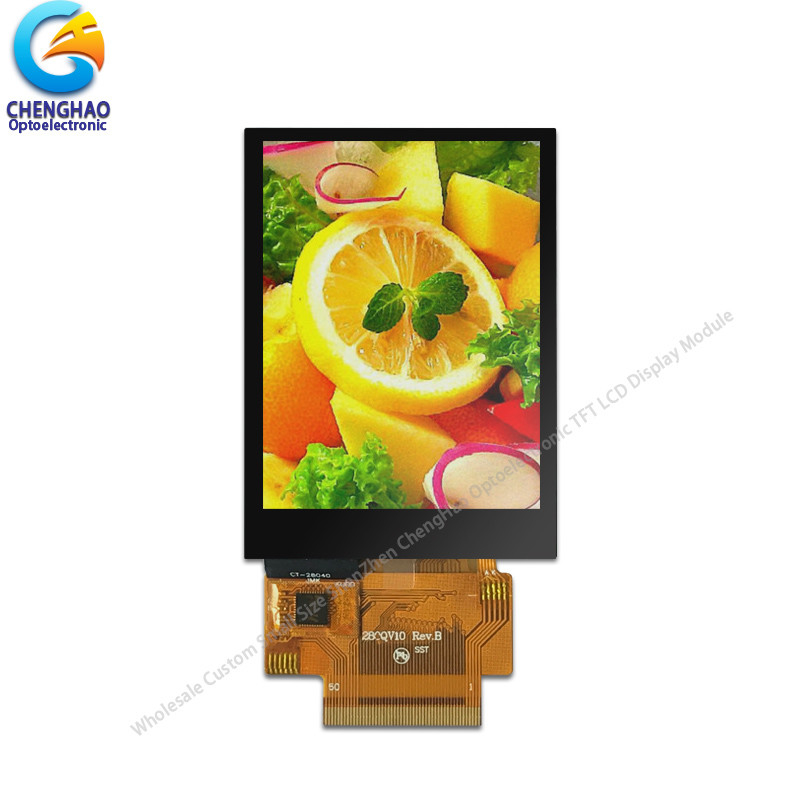

2.8 "Multi Touch Capacitive Touch Screen 240x320 Dots SPI RGB TFT LCD Module

Mô tả sản phẩm

2.8" Multi Touch Capacitive Touch Screen 240*320 SPI RGB Tft LCD Module

1. Thông số kỹ thuật màn hình LCD màu

2. Mô tả màn hình LCD sáng

CH280QV10-CT là một mô-đun LCD màu TFT (Thin Film Transistor) 240 * 320 chấm, bao gồm bảng điều khiển LCD, IC điều khiển, đèn nền,một bảng điều khiển cảm ứng dung lượng và một FPC.

ILI9341 được sử dụng làm IC điều khiển của mô-đun này, được gắn trên kính và kết nối với các thành phần hiển thị khác thông qua FPC.

4pcs đèn LED màu trắng song song được lắp đặt trong bộ đèn nền, cho phép độ sáng 280 cd / m2 trong khu vực hiển thị.

Loại bảng điều khiển cảm ứng này là bảng điều khiển cảm ứng dung lượng (CTP), sử dụng FT6236 làm IC trình điều khiển cho CTP và được kết nối với các thành phần khác thông qua giao diện I2C.

FPC có thể được tùy chỉnh lại theo yêu cầu của khách hàng, bao gồm cấu trúc hình dạng FPC, định nghĩa giao diện, v.v.

Ngoài ra, chúng tôi có kinh nghiệm phong phú trong việc cung cấp các giải pháp hiển thị màn hình cảm ứng cho khách hàng, CH280QV10-CT cũng có thể thay thế các tấm cảm ứng kháng theo yêu cầu của khách hàng.

Nếu CH280QV10-CT không thể đáp ứng yêu cầu của bạn, chúng tôi có một số lượng lớn các sản phẩm tương tự để bạn lựa chọn, vui lòng liên hệ với chúng tôi để biết chi tiết.

3- Sơ đồ màn hình cảm ứng dung lượng 2.8

Ghi chú:
(1) Loại màn hình: 2.8 "TFT + màn hình cảm ứng dung lượng
(2) Hướng nhìn: 6:00
(3) IC Động cơ mô-đun: ILI9341
(4) Nhiệt độ hoạt động: -20 ~ 70 °C
(5) Nhiệt độ lưu trữ: -30 ~ 80 °C
(6) Độ khoan dung không đánh dấu: ± 0.20
(7) Bảo vệ: ROHS

4. Chi tiết nhanh về màn hình LCD 2.8 inch

* Tên LCD: 2.8 Inch Industrial Touch Screen Display Module 240x320 SPI Tft LCD Panel
* Số phần: CH280QV10-CT
* Kích thước: 3,8 inch
* Với bảng điều khiển cảm ứng hoặc không: Có
* Loại cảm ứng: Capacitive
* Loại màn hình: TFT
* Màu sắc hiển thị: 262K / 65K
* Độ phân giải (pixel): 240 * 3 ((RGB) * 320
* Hướng nhìn: 6:00
* IC điều khiển: ILI9341
* Chế độ hiển thị: TN / Transmissive / Thông thường màu trắng
* Kích thước tổng thể: 50,0 ((W) * 69,2 ((H) * 4,0 ((T) mm
* Khu vực hoạt động: 43.2 ((W) * 57.6 ((H) mm
* Độ sáng: 280 cd/m2
* Độ tương phản: 500:1
* Loại giao diện:

Giao diện TFT: SPI, MCU,SPI + RGB

Giao diện CTP: I2C
* Số pin: 50 pin
* Độ cao của chân: 0,35 mm
* CTP Điện áp đầu vào: 2,8 ~ 3,3V
* Loại đèn nền và màu sắc: đèn nền LED/màu trắng
Đèn hậu: 4 đèn LED song song

* Lưu ý CTP:

(1) LENS+ITO Glass+FPC+adhesive

ITO GLASS:0.4mm
Ống kính: kính 0.7mm
IC:FT6236

(2) Điện áp hoạt động:2.8V-3.3V
(3) Sự lây lan: ≥ 87%
(4) Độ cứng nắp: 6H
(5) Nhiệt độ hoạt động: -20 °C ~ + 70 °C, ≤ 90% RH
(6) Nhiệt độ lưu trữ: -30 °C ~ + 80 °C, ≤ 90% RH

5Ứng dụng mô-đun LCD tùy chỉnh

6. Câu hỏi thường gặp

Q: Thời gian dẫn đầu của bạn cho sản xuất hàng loạt là bao lâu?
A: Phải mất khoảng 20 - 45 ngày làm việc để sản xuất hàng loạt,tùy thuộc vào mô hình và số lượng đặt hàng.

Hỏi: Làm thế nào để đảm bảo giao hàng ổn định lâu dài?
A: Đầu tiên, chúng tôi sẽ giới thiệu các sản phẩm có thể được cung cấp trong một thời gian dài cho khách hàng, và thứ hai, chúng tôi sẽ có một số lượng lớn các cổ phiếu trước trong một thời gian dài.

Q: Cách thanh toán của bạn cho sản xuất hàng loạt là gì?
A: Nói chung, sau khi nhận được 50%-100% tiền gửi từ khách hàng, họ bắt đầu chuẩn bị vật liệu.

Q: Bạn sẽ kiểm tra hàng hóa trước khi giao hàng?
A: Vâng, chúng tôi sẽ vận chuyển hàng hóa sau khi kiểm tra 100%.

Q: Thời gian bảo hành của bạn là bao lâu?
A: Chúng tôi đảm bảo chất lượng trong một năm.
