7.0" TFT RTP màn hình cảm ứng màn hình hiển thị bảng điều khiển 40 pin 24 bit RGB giao diện

Mô tả sản phẩm

800*480 Resistive Touch Screen Display Panel 40 Pin 24 Bit RGB

1. Thông số kỹ thuật của Touch Screen Module

2. Mô tả màn hình LCD

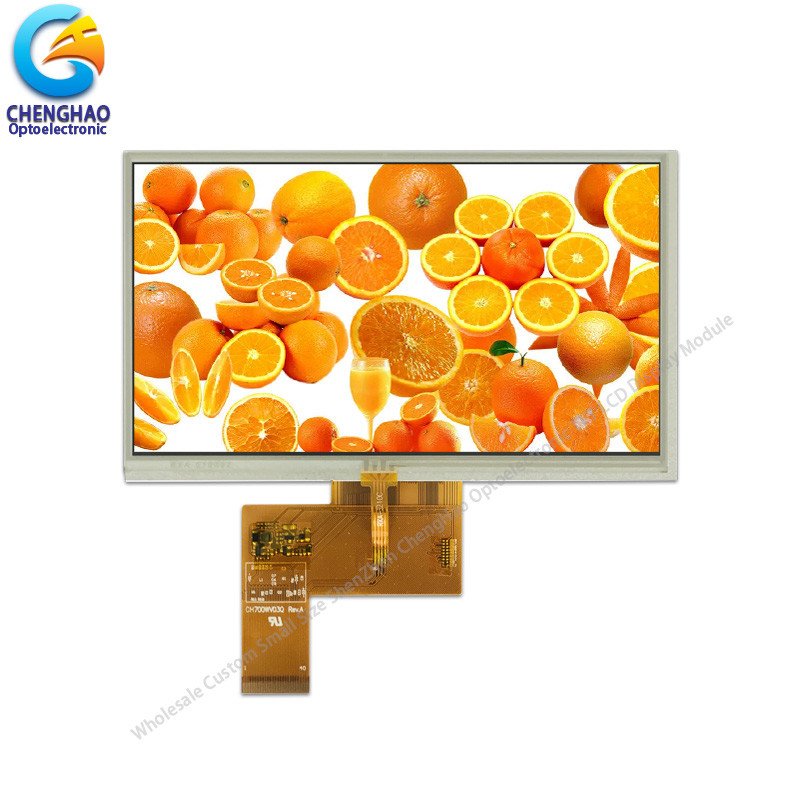

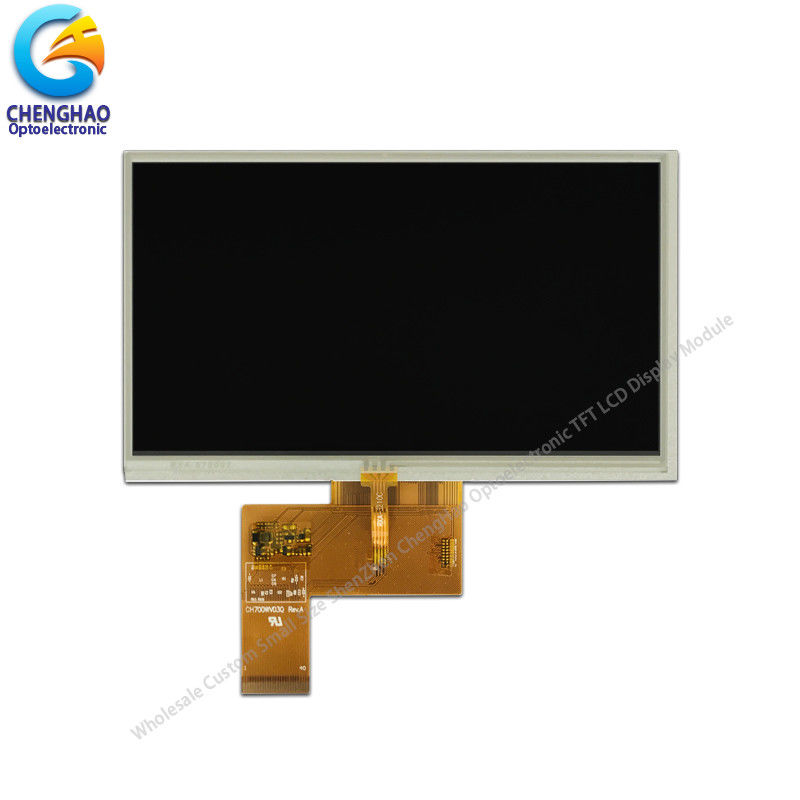

Mô hình màn hình ChengHao CH700WV03A-T là màn hình tinh thể lỏng matrix thin film transistor (TFT) hoạt động màu (LCD) sử dụng silicon amorphous TFT làm thiết bị chuyển đổi.Mô hình này bao gồm một bảng điều khiển LCD TFT, một điều khiển IC, một độ sáng cao đèn nền, một bảng điều khiển cảm ứng kháng và FPC.
Màn hình LCD TFT này có diện tích hiển thị tích cực đo ngang 7,0 inch (Màn hình cảnh quan) với độ phân giải 800 × 3 ((RGB) × 480 chấm.
Máy điều khiển được sử dụng cho dự án này có thể hiển thị 16M màu sắc bằng đầu vào tín hiệu RGB 24 bit và được gắn trên kính, kết nối thông qua FPC bao gồm các thành phần để điều khiển mô-đun hiển thị.Hỗ trợGiao diện RGB song song 24 bitgiao diện.
Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi cấu trúc back-light và RTP, định nghĩa giao diện, v.v.
Phù hợp với RoHS và không chứa halogen.

3. Kịch bản của màn hình LCD 800x480

Ghi chú:
(1) Loại màn hình: 7.0" TFT LCD
(2) Hướng nhìn: 12:00
(4) Chế độ phân cực: Tn / truyền / thông thường trong khi
(5) Nhiệt độ hoạt động: -20 ~ 70 °C
(6) Lưu trữ nhiệt độ: -30 ~ 80 °C
(7) Độ khoan dung không đánh dấu: ± 0.20
(8) Bảo vệ: ROHS

4. Qucik Chi tiết về màn hình LCD Touch

* Tên LCD: 800*480 Resistive Touch Screen Display Panel 40 Pin 24 Bit RGB
* Số phần: CH700WV03A-T
* Kích thước: 7,0 inch
* Hỗ trợ bảng điều khiển cảm ứng
* Loại hiển thị:7.0 TFT + RTP
* Màu sắc hiển thị: 16M
* Độ phân giải (pixel): 800*480
* Hướng nhìn:12:00

*Định hướng đảo ngược thang màu xám: 6 giờ

*Định dạng pixel màu: RGB dải dọc

* Chế độ hiển thị:TN / Transmissive / Thông thường màu trắng
* Kích thước tổng thể:164.9 ((W)×100.0(H)×4.9 ((T) mm

* Khu vực hoạt động:154.08 ((W)×85.92 ((H) mm

* Điểm cao: 0.1926 (W)×0.1790 (H) mm

* Độ sáng: 250 cd/m2
* Độ tương phản: 500:1
* Loại giao diện:Giao diện RGB song song 24 bit
* Pin NO.: 40
* Độ cao của chân: 0,35 mm
* Đèn hậu:21 đèn LED màu trắng

*Nhiệt độ hoạt động: -20 ~ +70

* Nhiệt độ lưu trữ: -30 ~ +80°C

5Dịch vụ của chúng tôi

Chính sách vận chuyển:
1- Thường xuyên, chúng tôi vận chuyển qua Fedex / DHL / UPS, đường nhanh (2-7 ngày làm việc đến), phù hợp với đơn đặt hàng nhỏ.
2- Đường vận chuyển bằng đường biển, (25-40 ngày đến), chi phí thấp, cảng đến cảng, thường cho đơn đặt hàng số lượng lớn.

Tùy chỉnh/OEM:
Dịch vụ tùy chỉnh cũng ổn.

Chính sách mẫu:
1- Thông thường chúng tôi cung cấp mẫu ngẫu nhiên miễn phí nhưng với phí vận chuyển hàng hóa mẫu của bạn được trả.
2- Chúng tôi cung cấp 1-2 PC mỗi mẫu ngẫu nhiên, nếu cho nhiều hơn PC, chúng tôi sẽ cố gắng gửi cho bạn, nếu không và bạn phải

yêu cầu nhiều máy tính, chúng tôi sẽ tính phí mẫu tương tự để làm cho nhiều máy tính mẫu cho bạn.

Quá trình đặt hàng dễ dàng:
Xin vui lòng xác nhận cho chúng tôi về tên sản phẩm, hình ảnh, màu sắc và số lượng trước khi bạn đặt hàng.
