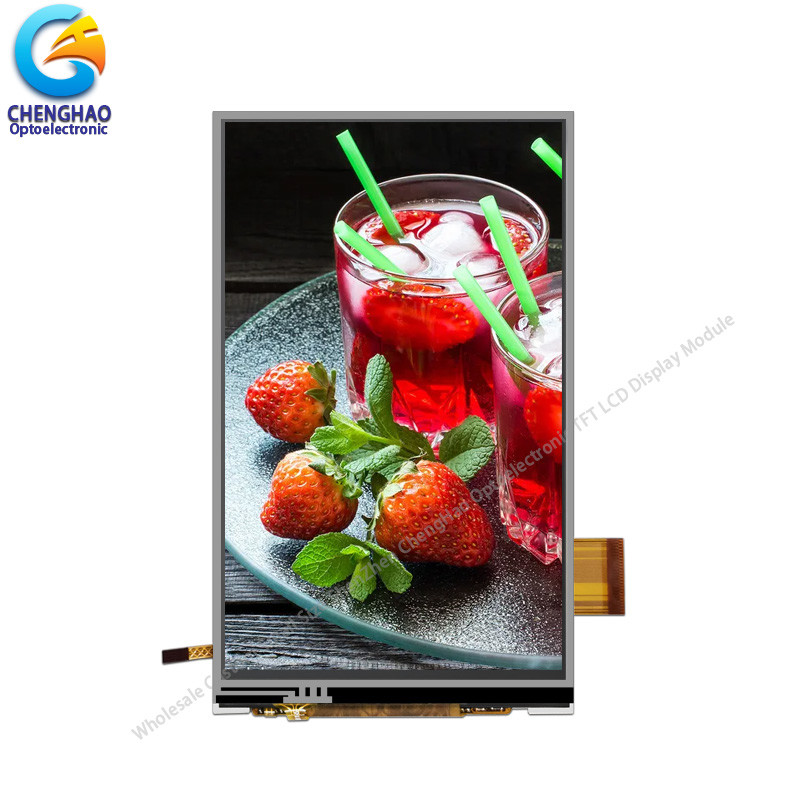

Hiển thị màn hình cảm ứng LCD truyền IPS 5.0 " TFT RTP Với NT35510 Driver IC

Mô tả sản phẩm

5.0 inch màn hình cảm ứng LCD 480 * 854 độ phân giải Với NT35510 Lcd Driver IC

1. Thông số kỹ thuật của màn hình cảm ứng LCD

2Mô tả màn hình cảm ứng

Mẫu màn hình ChengHao CH500FW11 -T là màn hình tinh thể lỏng (LCD) ma trận hoạt tính màu (TFT) sử dụng TFT silic vô hình làm thiết bị chuyển đổi.Mô hình này bao gồm một bảng điều khiển LCD TFT, một điều khiển IC, một đèn nền, một bảng điều khiển cảm ứng kháng và FPC.

Màn hình LCD TFT này có diện tích hiển thị hoạt động đo ngang 5 inch (màn hình dọc) với độ phân giải 480 * 3 ((RGB) * 854 Dot.

trình điều khiển được sử dụng cho dự án này là NT35510 và có thể hiển thị 16M màu sắc bằng đầu vào tín hiệu RGB 24 bit.Máy điều khiển được gắn trên kính và kết nối thông qua FPC bao gồm các thành phần để điều khiển mô-đun hiển thị. Hỗ trợ giao diện hệ thống 8 / 16 bit 8080.

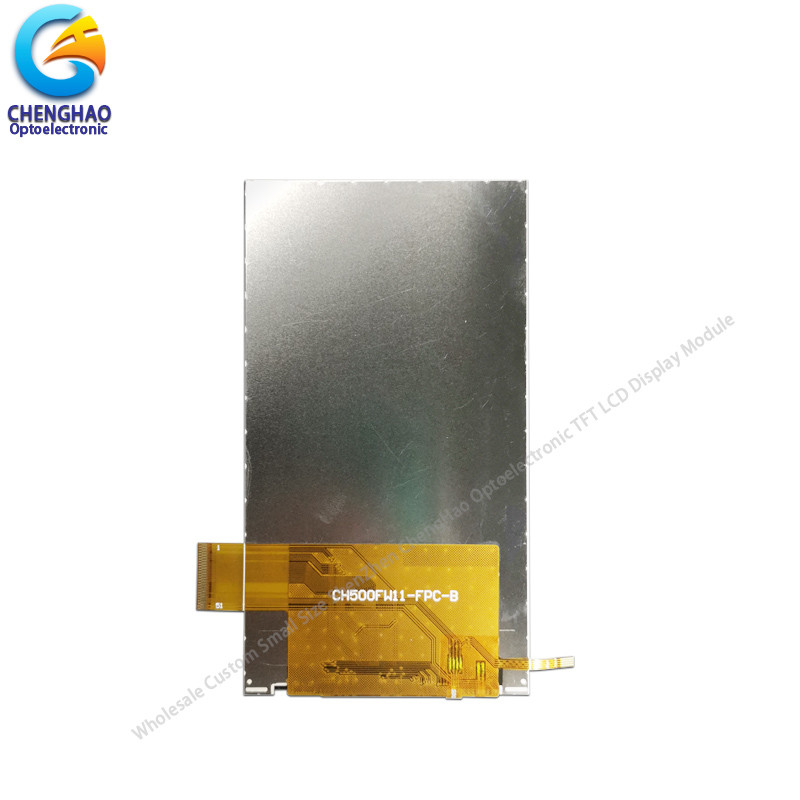

Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi cấu trúc back-light và RTP, định nghĩa giao diện, v.v.

Phù hợp với RoHS và không chứa halogen.

3. Hình vẽ màn hình cảm ứng nhỏ

Ghi chú:
(1) Loại màn hình: 5"TFT+RTP
(2) Hướng nhìn: Tất cả các góc nhìn
(3) LCD Drive IC: NT35510
(4) Chế độ phân cực: IPS / Transmission / Normal Blcak
(5) Nhiệt độ hoạt động: -20 ~ 70 °C
(6) Lưu trữ nhiệt độ: -30 ~ 80 °C
(7) Độ khoan dung không đánh dấu: ± 0.20
(8) Bảo vệ: ROHS



4. Chi tiết nhanh về màn hình cảm ứng LCD Capacitive


* Tên LCD: 5.0 Inch LCD màn hình cảm ứng hiển thị 480 * 854 độ phân giải Với NT35510 Lcd Driver IC
* Số phần: CH500FW11-T
* Kích thước: 5 inch

* Với hoặc không có bảng điều khiển cảm ứng: Có
* Loại Touch Panel: RTP
* Loại màn hình: 5.0 inch TFT

*Mảng bộ lọc màu: RGB sọc dọc
* Màu sắc hiển thị: 16,7M (tùy chọn)
* Độ phân giải (pixel): 480*854
* Hướng nhìn: Tất cả các hướng nhìn
* IC điều khiển: NT35510
* Chế độ hiển thị:IPS / Transmission / Thông thường màu đen
* Kích thước tổng thể: 66,76 * 120,05 * 3,2 mm
* Vùng hoạt động: 61.631*109.653 mm
* Độ sáng: 400 cd/m2
* Độ tương phản: 800:1
* Loại giao diện: giao diện hệ thống 8080 8/16 bit

* Pin NO.: 51
* Loại đèn nền: 12Đèn đèn LED màu trắng song song

* Nhiệt độ hoạt động: -20 ~ + 70 °C

* Nhiệt độ lưu trữ: -30 ~ + 80 °C


5Ứng dụng màn hình cảm ứng Ips LCD









Q1: Bạn là nhà sản xuất?
A: Vâng, chúng tôi là nhà sản xuất.
Q2: Thời gian giao hàng của bạn là bao lâu?
A: Thông thường 3-5 ngày làm việc sau khi thanh toán; Đơn đặt hàng yêu cầu đặc biệt, thời gian giao hàng có thể đàm phán.
Q3: Nếu sản phẩm không thể hoạt động sau khi nhận được nó, tôi nên làm gì?
A: Chúng tôi sẽ thay thế các mặt hàng mới cho bạn ngay lập tức và sau đó chúng tôi đưa ra phán quyết cho vấn đề.
Q4: Bạn có chấp nhận thiết kế OEM?
A: Có, chúng tôi làm. Chúng tôi có thể thiết kế theo yêu cầu của bạn, MOQ thường là 100-1000.
Q5: Bạn có chấp nhận trả trước 30% không?
A: Có, chúng tôi có thể bắt đầu chuẩn bị hàng hóa của bạn khi nhận được 30% thanh toán, và gửi chúng sau khi nhận phần còn lại 70% thanh toán.
Q6: Bạn chấp nhận các điều khoản thanh toán nào?
A: Chúng tôi chấp nhận Paypal, T / T, Western Union, Wechat, Alipay, bằng tiền mặt (RMB hoặc USD).
