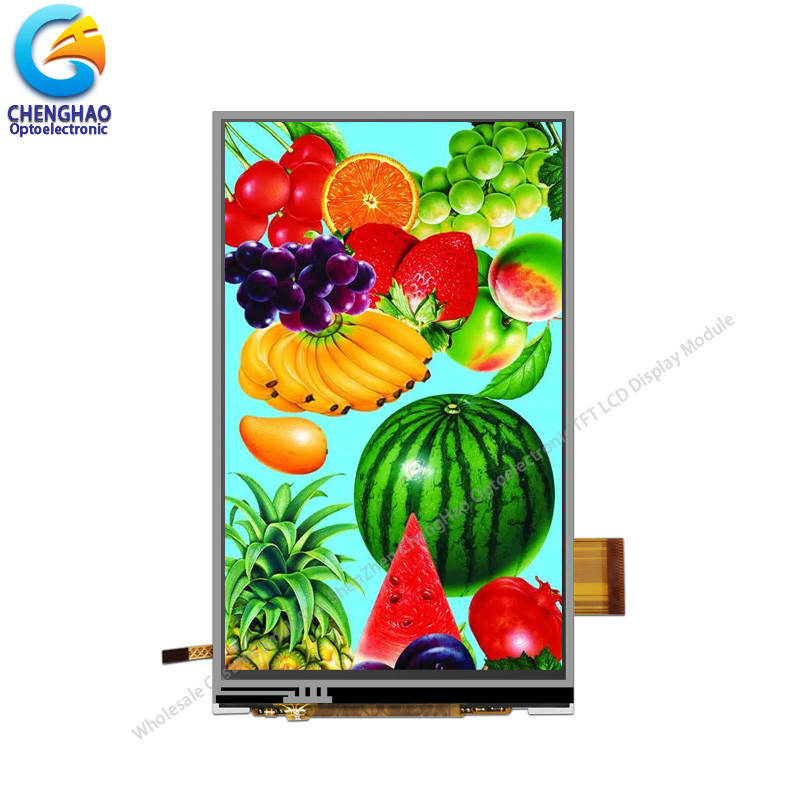

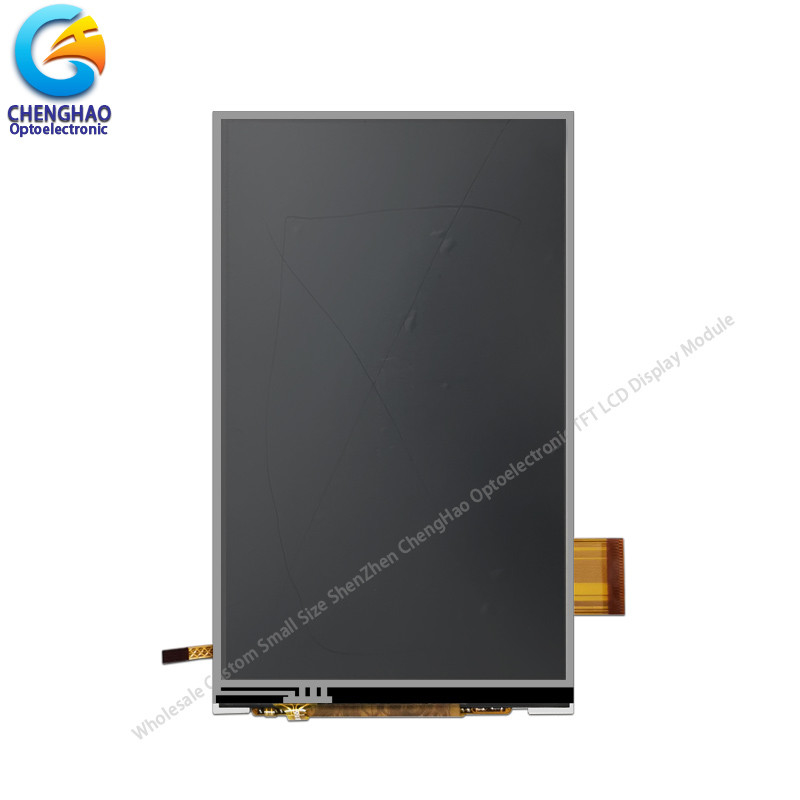

Mô-đun hiển thị màn hình cảm ứng LCD kháng 5 inch 480x854 điểm 400nits Backlight

Mô tả sản phẩm

Mô-đun hiển thị màn hình cảm ứng kháng 5 inch với giao diện hệ thống 8 / 16 bit 8080

1. Thông số kỹ thuật của màn hình LCD 5 inch

2Mô tả màn hình cảm ứng Ips Capacitive

Mẫu màn hình ChengHao CH500FW11 -T là màn hình tinh thể lỏng (LCD) ma trận hoạt tính màu (TFT) sử dụng TFT silic vô hình làm thiết bị chuyển đổi.Mô hình này bao gồm một bảng điều khiển LCD TFT, một điều khiển IC, một đèn nền, một bảng điều khiển cảm ứng kháng và FPC.

Màn hình LCD TFT này có diện tích hiển thị hoạt động đo ngang 5 inch (màn hình dọc) với độ phân giải 480 * 3 ((RGB) * 854 Dot.

trình điều khiển được sử dụng cho dự án này là NT35510 và có thể hiển thị 16M màu sắc bằng đầu vào tín hiệu RGB 24 bit.Máy điều khiển được gắn trên kính và kết nối thông qua FPC bao gồm các thành phần để điều khiển mô-đun hiển thịCó 12 chiếc đèn LED màu trắng trong bộ đèn nền, đó là nguồn ánh sáng làm cho độ sáng màn hình đạt 400 cd / m2.Mô-đun được lắp đặt với một bảng điều khiển cảm ứng kháng có hỗ trợ nhiều cảm ứng và hỗ trợ giao diện hệ thống 8080 8/16 bit:

Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi cấu trúc back-light và RTP, định nghĩa giao diện, v.v.

Phù hợp với RoHS và không chứa halogen.

3. Hình vẽ màn hình cảm ứng Ips

Ghi chú:
(1) Loại màn hình: 5"TFT+RTP
(2) Hướng nhìn: Tất cả các góc nhìn
(3) LCD Drive IC: NT35510
(4) Chế độ phân cực: IPS / Transmission / Normal Blcak
(5) Nhiệt độ hoạt động: -20 ~ 70 °C
(6) Lưu trữ nhiệt độ: -30 ~ 80 °C
(7) Độ khoan dung không đánh dấu: ± 0.20
(8) Bảo vệ: ROHS

4. Chi tiết nhanh về bảng Ips LCD

* Tên LCD: 5 Inch Resistive Touch Screen Display Module Với 8 / 16 Bit 8080 System Interface
* Số phần: CH500FW11-T
* Kích thước: 5,0 inch

* Với hoặc không có bảng điều khiển cảm ứng: Có
* Loại bảng điều khiển cảm ứng: Bảng điều khiển cảm ứng kháng
* Loại màn hình: 5" Tft

*Mảng bộ lọc màu: RGB sọc dọc
* Màu sắc hiển thị: 16,7 M
* Độ phân giải (pixel): 480*854 điểm
* Hướng nhìn: Tất cả các hướng nhìn

* IC điều khiển: NT35510
* Chế độ hiển thị:IPS / Transmission / Thông thường màu đen
* Kích thước tổng thể: 66,76 ((W) * 120,05 ((H) * 3,2 ((T) mm
* Vùng hoạt động: 61.631 ((W) * 109.653 ((H) mm
* Độ sáng: 400 NIt
* Độ tương phản: 800:1
* Loại giao diện: giao diện hệ thống

* Pin NO.: 51
* Loại đèn nền: 12Đèn LED màu trắng

*Trọng lượng: TBD g

* Nhiệt độ hoạt động: -20 ~ + 70 °C

* Nhiệt độ lưu trữ: -30 ~ + 80 °C

5Ứng dụng màn hình Ips Tft

6. Câu hỏi thường gặp

Q1: Bạn có chấp nhận màn hình hiển thị tùy chỉnh và màn hình cảm ứng?
A: Chắc chắn, bạn có thể tùy chỉnh FPC, Backlight và màn hình cảm ứng.

Q2: Loại giao diện nào là màn hình hiển thị của bạn?
A: Kích thước nhỏ của màn hình thường hỗ trợ SPI,MCU,RGB,MIPI.Kích thước trung bình thường hỗ trợ LVDS,MIPI,EDP.Các thông số kỹ thuật khác nhau sử dụng các giao diện khác nhau.

Q3: Bạn đã sử dụng màn hình cảm ứng điện dung hay màn hình cảm ứng kháng?
A: Chúng tôi có màn hình cảm ứng dung lượng và màn hình cảm ứng kháng.

Q4: Chính sách mẫu của bạn là gì?
A: Nếu có cổ phiếu, bạn có thể lấy mẫu bất cứ lúc nào, nếu không có cổ phiếu, nó sẽ mất một thời gian, và sau đó chờ cho các vật liệu trở lại để lấy mẫu.Nhưng khách hàng cần phải trả phí mẫu và phí Express.

Q5: Thời gian dẫn đầu của bạn cho sản xuất hàng loạt là bao lâu?
A: Phải mất khoảng 20 - 45 ngày làm việc để sản xuất hàng loạt,tùy thuộc vào mô hình và số lượng đặt hàng.
