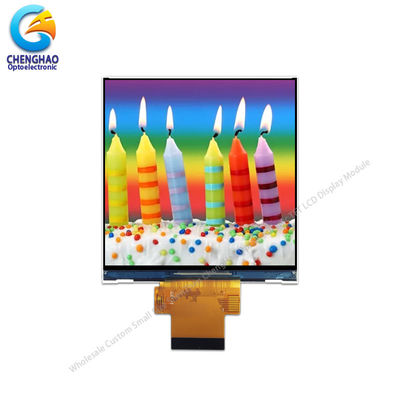

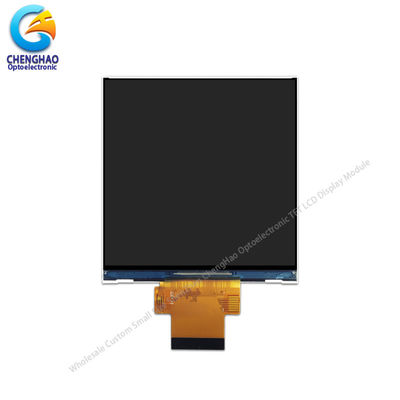

Màn hình LCD vuông 480X480 3.95 inch Mô-đun màn hình LCD âm với ST7701

Mô tả sản phẩm

480 * 480 Quảng trường hiển thị 3.95 Inch âm màn hình LCD với ST7701

1. Thông số kỹ thuật của màn hình LCD Tft

2Mô tả màn hình LCD

Mô hình màn hình ChengHao CH400WV19A là màn hình tinh thể lỏng (LCD) ma trận hoạt tính màu (TFT) sử dụng TFT silicon vô hình làm thiết bị chuyển đổi.Mô hình này bao gồm một bảng điều khiển LCD TFT, một điều khiển IC, một backlight và FPC.

Mô-đun màn hình Tft này có diện tích màn hình hoạt động đo ngang 3,95 inch (Màn hình vuông) với độ phân giải 480 * 480.,ST7701 được sử dụng như là driver IC của mô-đun này, màn hình TFT có thể hiển thị màu sắc 16,7M/262K/65K bằng cách nhập tín hiệu RGB vào Driver IC.Đơn vị đèn nền chứa 8 bộ trong khi LED, có thể làm cho độ sáng đèn nền của Tft Screen Module đạt 350 cd / m2.

Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi đèn nền và định nghĩa giao diện, v.v.

Phù hợp với RoHS và không chứa halogen.

3. Hình vẽ của mô-đun hiển thị Tft

Ghi chú:
(1) Loại màn hình: 3.95 "TFT
(2) Hướng nhìn: tất cả
(3) LCD Drive IC: ST7701s
(4) Chế độ phân cực: IPS / Transmission / Normal Blcak
(5) Nhiệt độ hoạt động: -20 ~ 70 °C
(6) Lưu trữ nhiệt độ: -30 ~ 80 °C
(7) Độ khoan dung không đánh dấu: ± 0.20
(8) Bảo vệ: ROHS

4. Chi tiết nhanh về mô-đun hiển thị Tft

* Tên LCD: 480*480 Quảng trường hiển thị 3.95 Inch âm LCD hiển thị với ST7701
* Số phần: CH400WV19A
* Kích thước: 3.95"

* Với hoặc không có bảng điều khiển cảm ứng: Không
* Hỗ trợ loại bảng điều khiển cảm ứng: Bảng điều khiển cảm ứng dung lượng hoặc kháng
* Loại màn hình: 3.95 inch TFT

*Mảng bộ lọc màu: RGB sọc dọc
* Màu sắc hiển thị: 65K / 262K / 16.7M (tùy chọn)
* Độ phân giải (pixel): 480*480
* Hướng nhìn: Tất cả
* IC điều khiển: ST7701
* Chế độ hiển thị:IPS / Transmission / Thông thường màu đen
* Kích thước tổng thể: 74,83 * 78,98 * 1,98 mm
* Vùng hoạt động: 71.856*70.176 mm
* Độ sáng: 350 cd/m2
* Độ tương phản: 800:1
* Loại giao diện: SPI+RGB
* Pin NO.: 40
* Độ cao của chân: 0,35 mm
* Loại kết nối: Connector
* Loại đèn nền: 8Đèn đèn LED màu trắng song song
* Thời gian hoạt động của đèn LED: 20000h

* Nhiệt độ hoạt động: -20 ~ + 70 °C

* Nhiệt độ lưu trữ: -30 ~ + 80 °C

5Ứng dụng màn hình TFT SPI

6Dịch vụ của chúng tôi

1Và nếu cần thiết cho bạn để có hỗ trợ kỹ thuật trong quá trình phát triển, chúng tôi có thể cung cấp cho bạn bất cứ lúc nào.
2. Chất lượng tốt và tín dụng là linh hồn của công ty chúng tôi. trước khi vận chuyển, chúng tôi sẽ đảm bảo rằng các sản phẩm sẽ được thực hiện thử nghiệm lão hóa và 100% của việc ghi hình và điện.
3Khi sản phẩm được nâng cấp, chúng tôi sẽ thông báo cho khách hàng liên quan trước, và sản phẩm nâng cấp có thể hoàn toàn tương thích với các sản phẩm cũ.
4Thời gian bảo hành của sản phẩm là 12 tháng.
