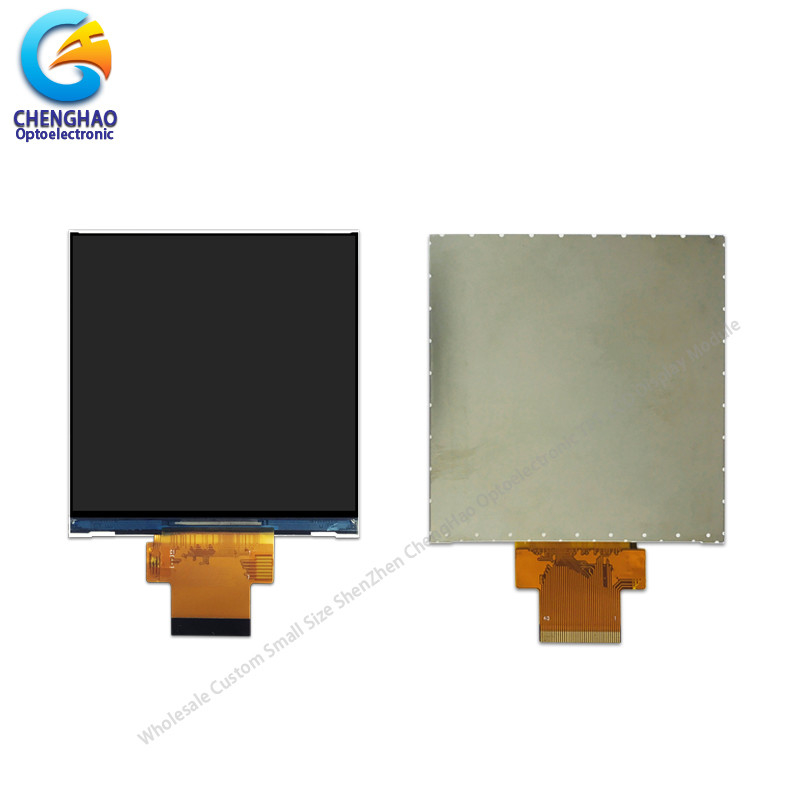

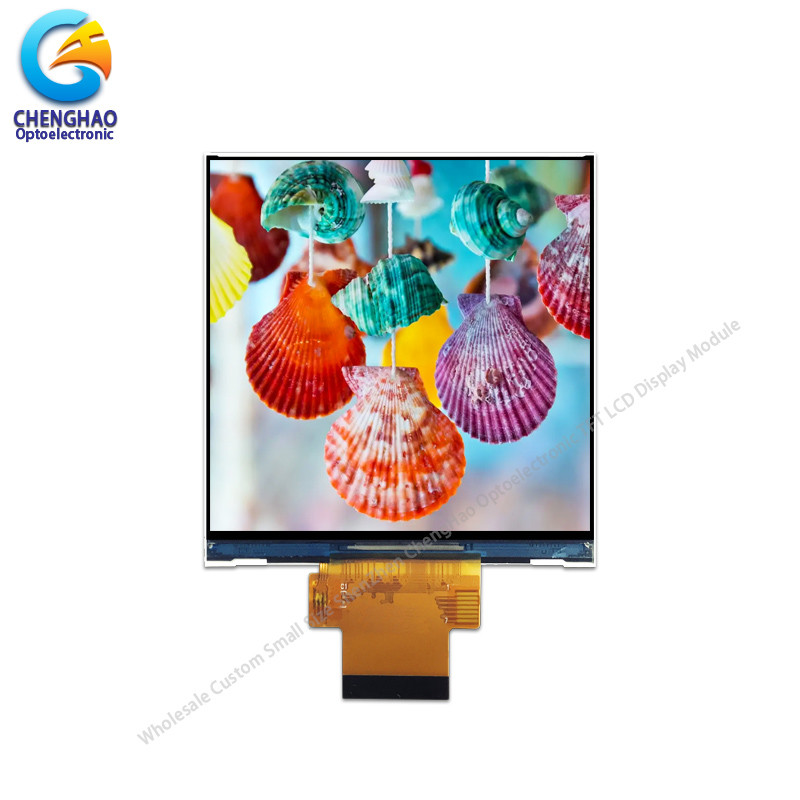

3.95 '' TFT Small LCD Display Module 480 * 480 Độ phân giải Color LCD Display

Mô tả sản phẩm

3.95 Mô-đun màn hình LCD nhỏ 480 * 480 Độ phân giải màn hình LCD màu

1. Thông số kỹ thuật của Tft Display module

2. Mô tả màn hình rõ ràng Tft

Mô hình màn hình ChengHao CH400WV19A là màn hình tinh thể lỏng (LCD) ma trận hoạt tính màu (TFT) sử dụng TFT silicon vô hình làm thiết bị chuyển đổi.Mô hình này bao gồm một bảng điều khiển LCD TFT, một điều khiển IC, một backlight và FPC.

Màn hình LCD TFT này có diện tích màn hình tích cực đo ngang 3,95 inch với 480 * 480 pixel.7M (không cần thiết) màu sắc bởi 24 bit R.GB đầu vào tín hiệu. Driver được gắn trên kính và kết nối thông qua FPC bao gồm các thành phần để điều khiển mô-đun hiển thị. Hỗ trợ giao diện SPI + RGB.

Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi đèn nền và định nghĩa giao diện, v.v.

Phù hợp với RoHS và không chứa halogen.

3. Sơ đồ của Tft LCD Display Module

Ghi chú:
(1) Loại màn hình: 3.95 "TFT
(2) Hướng nhìn: Tất cả các góc nhìn
(3) LCD Drive IC: ST7701
(4) Chế độ phân cực: IPS / Transmission / Normal Blcak
(5) Nhiệt độ hoạt động: -20 ~ 70 °C
(6) Lưu trữ nhiệt độ: -30 ~ 80 °C
(7) Độ khoan dung không đánh dấu: ± 0.20
(8) Bảo vệ: ROHS

4. Chi tiết nhanh về Tft LCD Screen Module

* Tên LCD: 3.95 Mô-đun màn hình LCD nhỏ 480 * 480 độ phân giải Color LCD
* Số phần: CH400WV19A
* Kích thước: 3,95 inch

* Với hoặc không có bảng điều khiển cảm ứng: Không
* Hỗ trợ loại bảng điều khiển cảm ứng: CTP hoặc RTP
* Loại màn hình: 3,95 inch TFT

*Mảng bộ lọc màu: RGB sọc dọc
* Màu sắc hiển thị: 65K / 262K / 16.7M (tùy chọn)
* Độ phân giải (pixel): 480*480
* Hướng nhìn: Tất cả các hướng nhìn
* IC điều khiển: ST7701
* Chế độ hiển thị:IPS / Transmission / Thông thường màu đen
* Kích thước tổng thể: 74,83 * 78,98 * 1,98 mm
* Vùng hoạt động: 71.856*70.176 mm
* Độ sáng: 350 cd/m2
* Độ tương phản: 800:1
* Loại giao diện:

Giao diện SPI

Giao diện RGB
* Pin NO.: 40
* Độ cao của chân: 0,35 ± 0,05 mm
* Loại kết nối: Connector
* Loại đèn nền: 8Đèn đèn LED màu trắng song song
* Thời gian hoạt động của đèn LED: 20000h

* Nhiệt độ hoạt động: -20 ~ + 70 °C

* Nhiệt độ lưu trữ: -30 ~ + 80 °C

5Ứng dụng màn hình LCD Ips Tft








6Dịch vụ của chúng tôi

(1) Sản xuất hoàn toàn / bán tự động đảm bảo chất lượng tốt nhất.
(2) Thiết kế tùy chỉnh, có thể đặc biệt đáp ứng nhu cầu của bạn.
(3) Giao hàng nhanh, khoảng 20 ngày cho thời gian dẫn
(4) Các mẫu có sẵn theo yêu cầu; Các đơn đặt hàng MOQ nhỏ có thể được đàm phán.
(5) Cung cấp dịch vụ bán hàng trước và sau bán hàng tốt nhất cho bạn.
